ELEMENTTIKAITEEN SUUNNITTELU
Suodatus

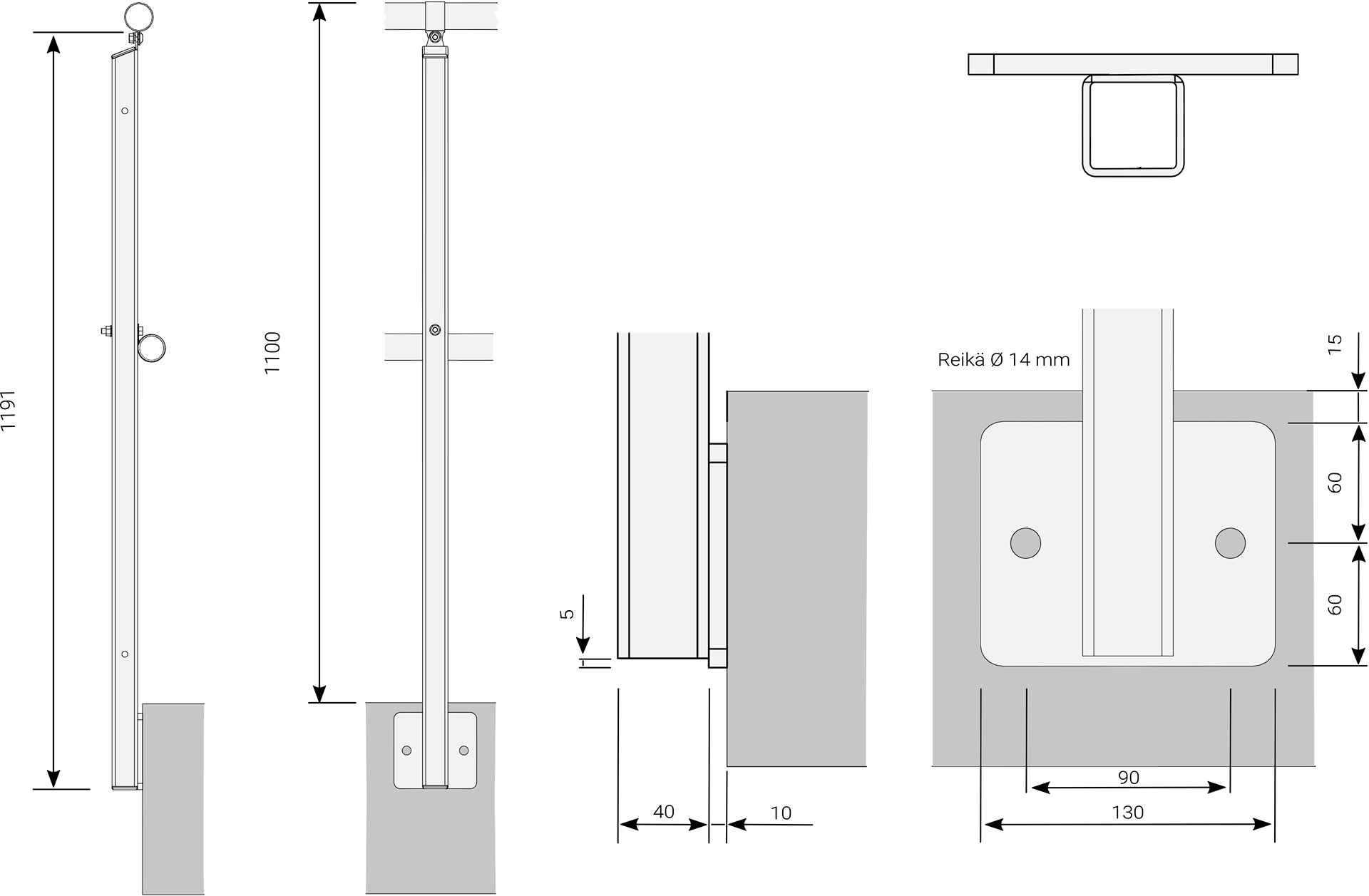

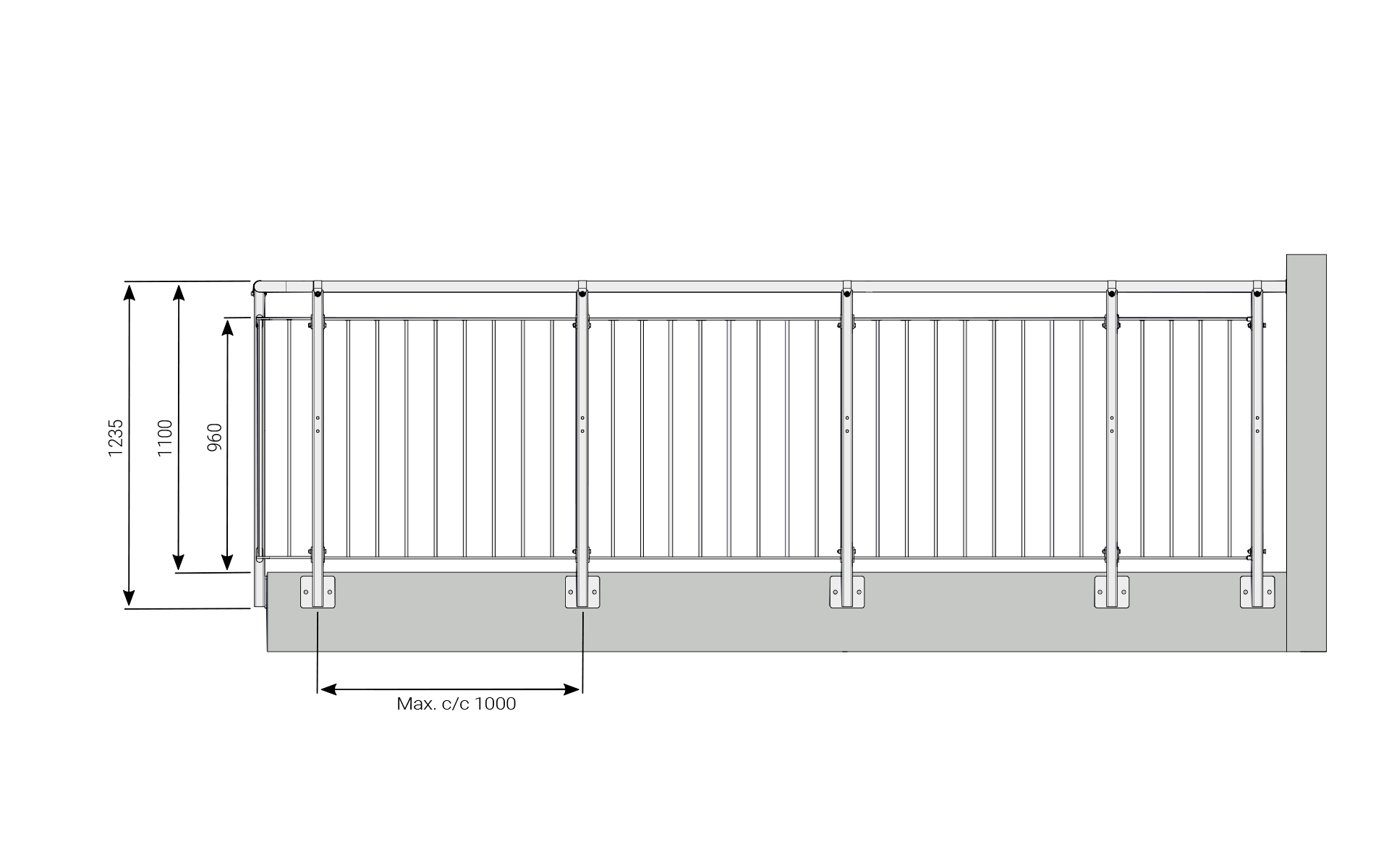

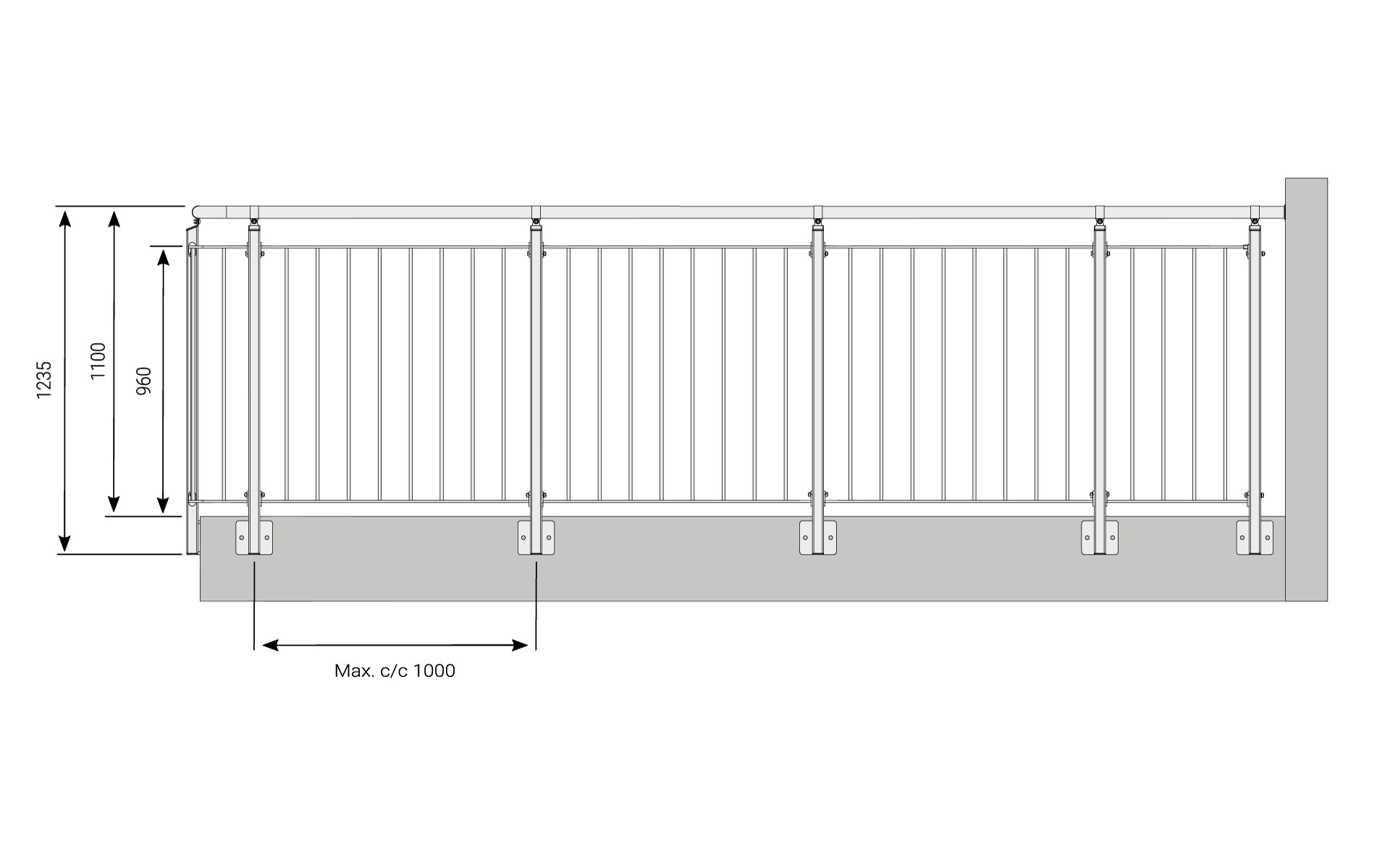

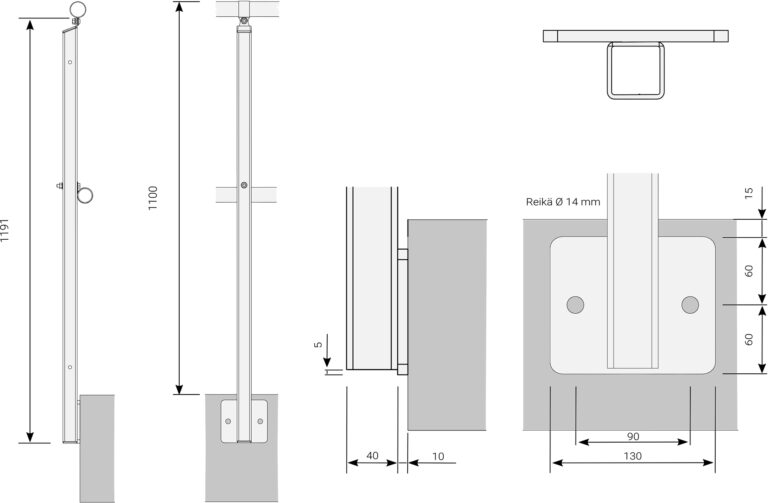

Sivukiinnitys

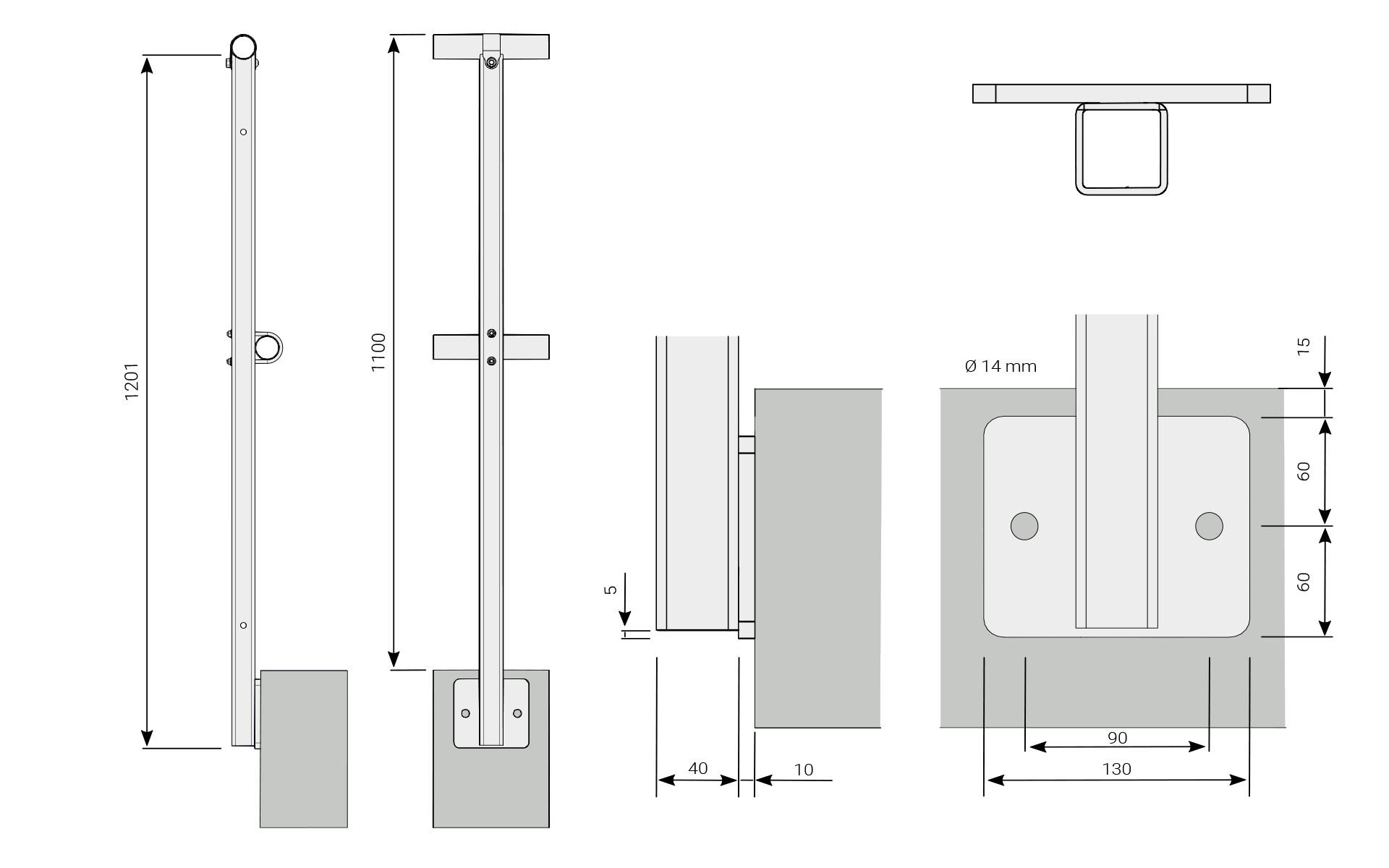

Tolppa ja kiinnike sivukiinnityksen yhteydessä.
Tähän on olemassa erilaisia vakiovaihtoehtoja. Betoniin kiinnitykseen käytetään tolppia, joissa on hitsattu kiinnityslevy. Flex-siltojemme kiinnitykseen käytetään kaidetolppia ilman kiinnityslevyjä ja vain läpimenevillä rei’illä. Välitasomme vaativat pidennetyt kaidetolpat, myös niitä on vakiona eri pituuksia.

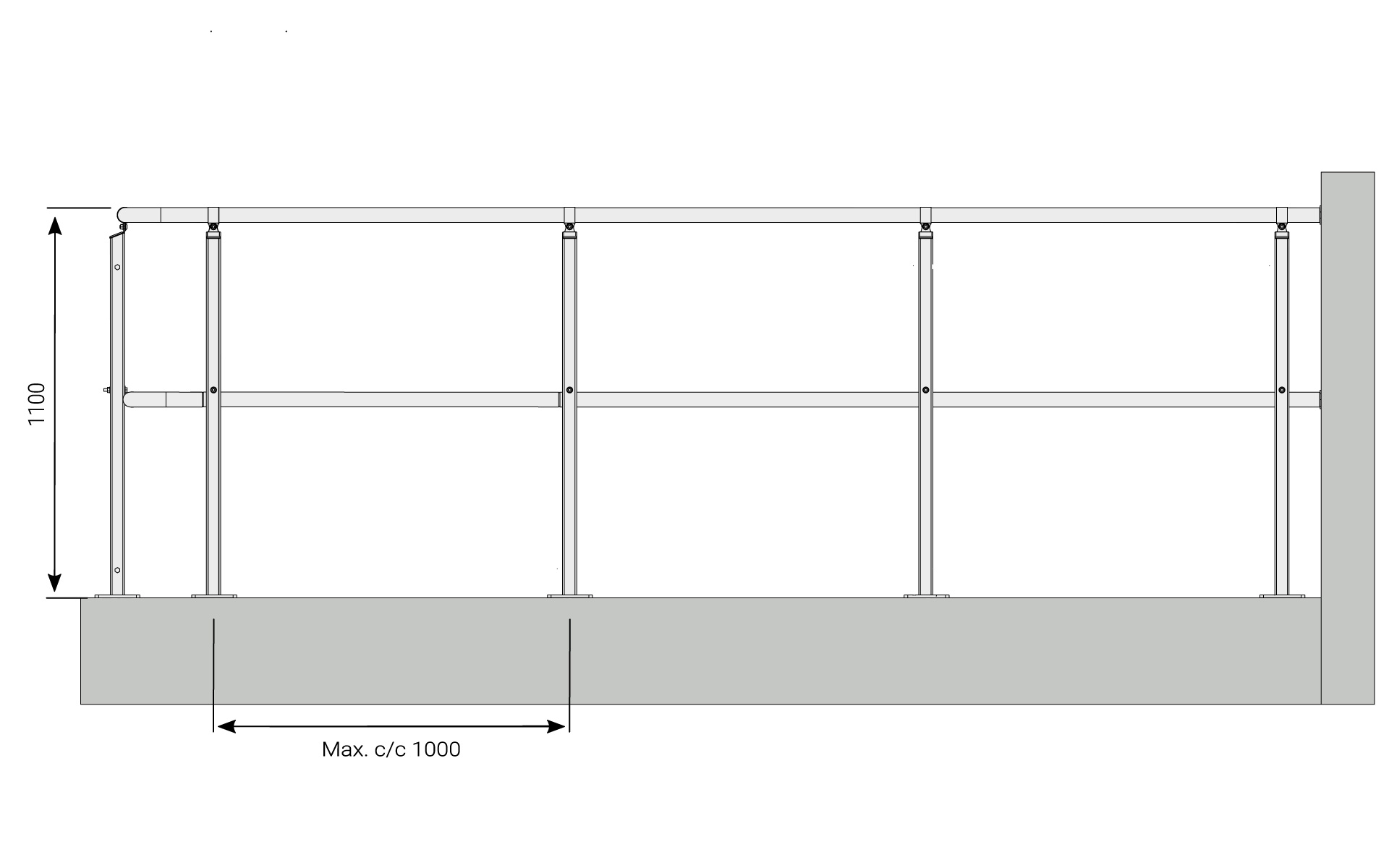

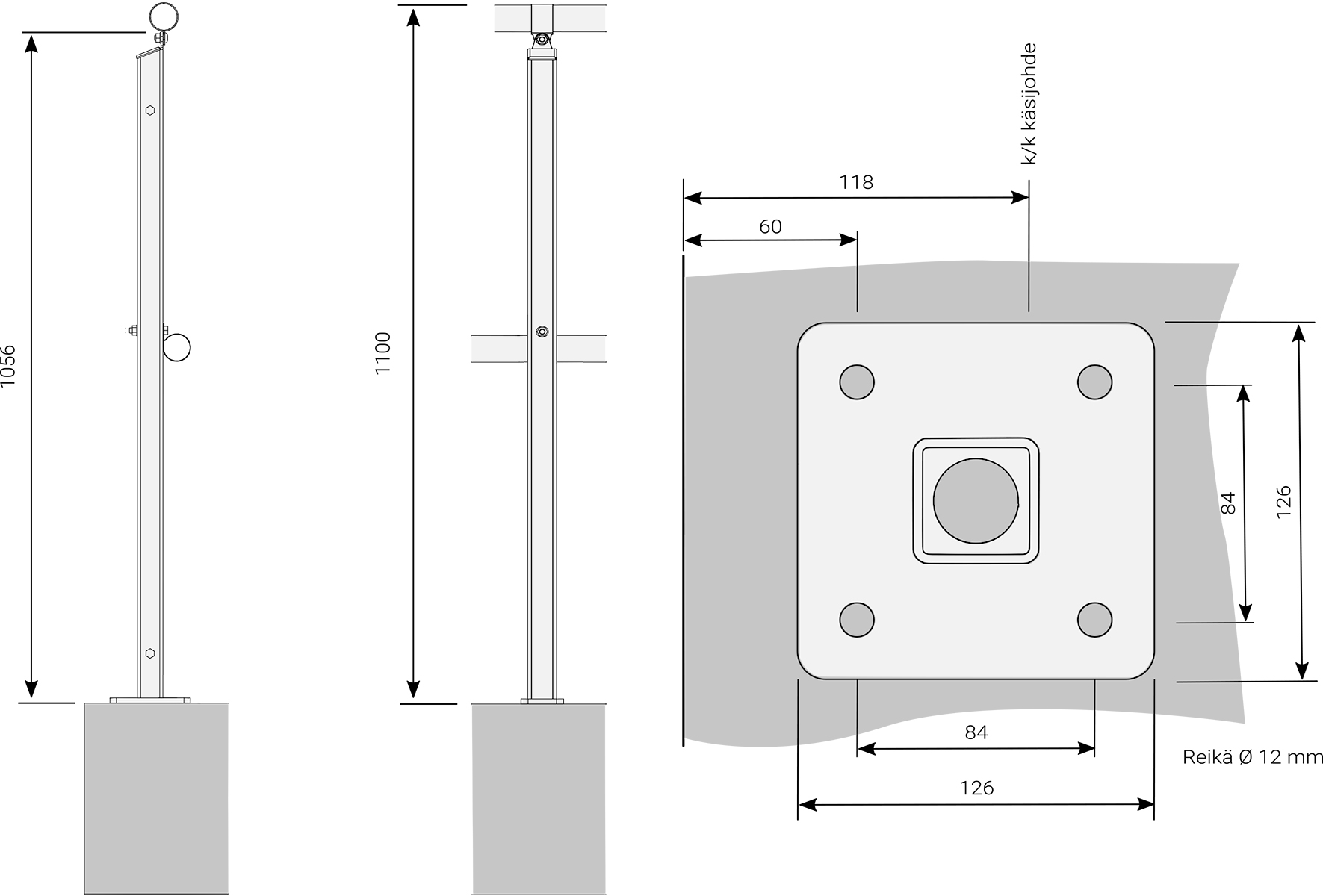

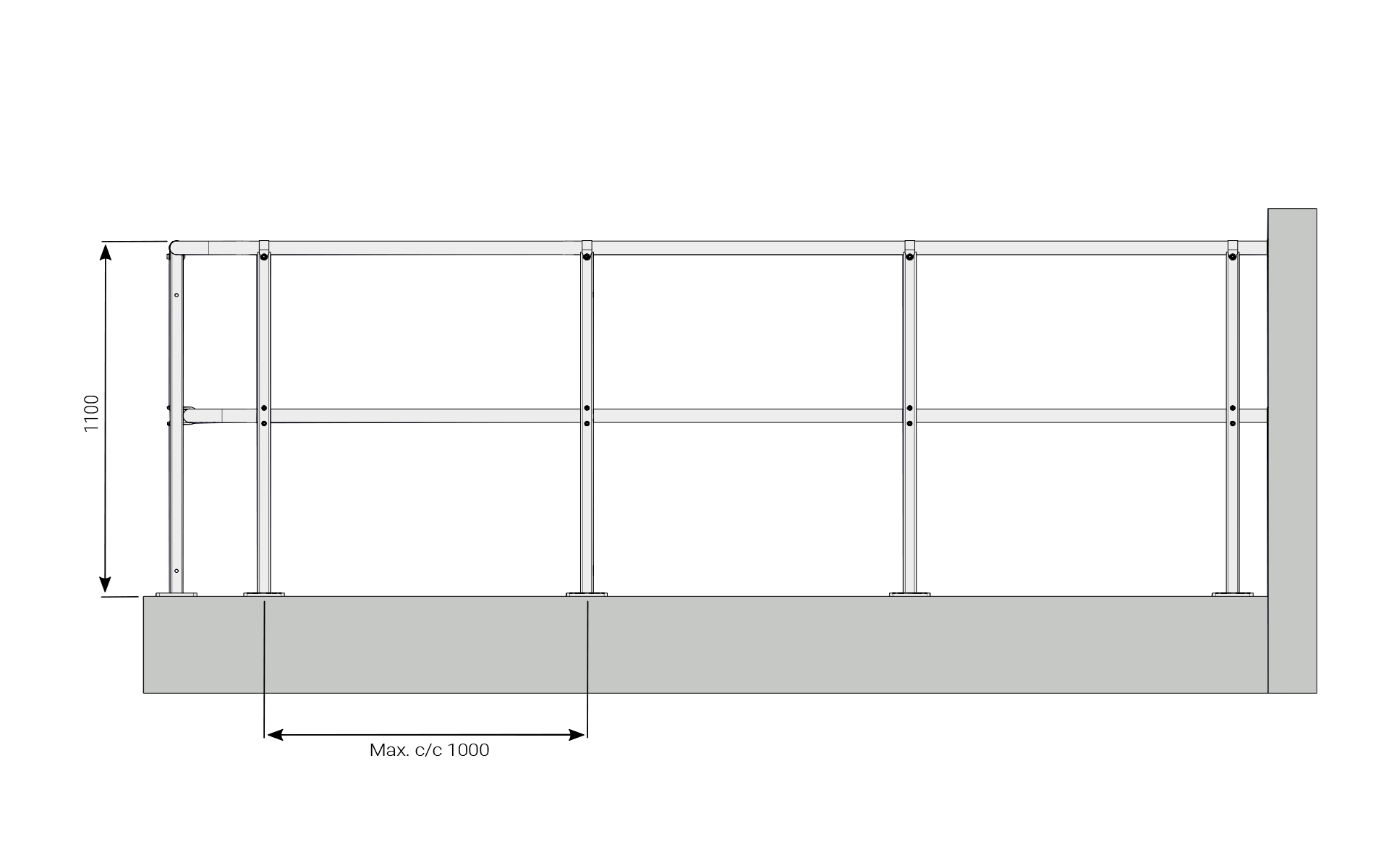

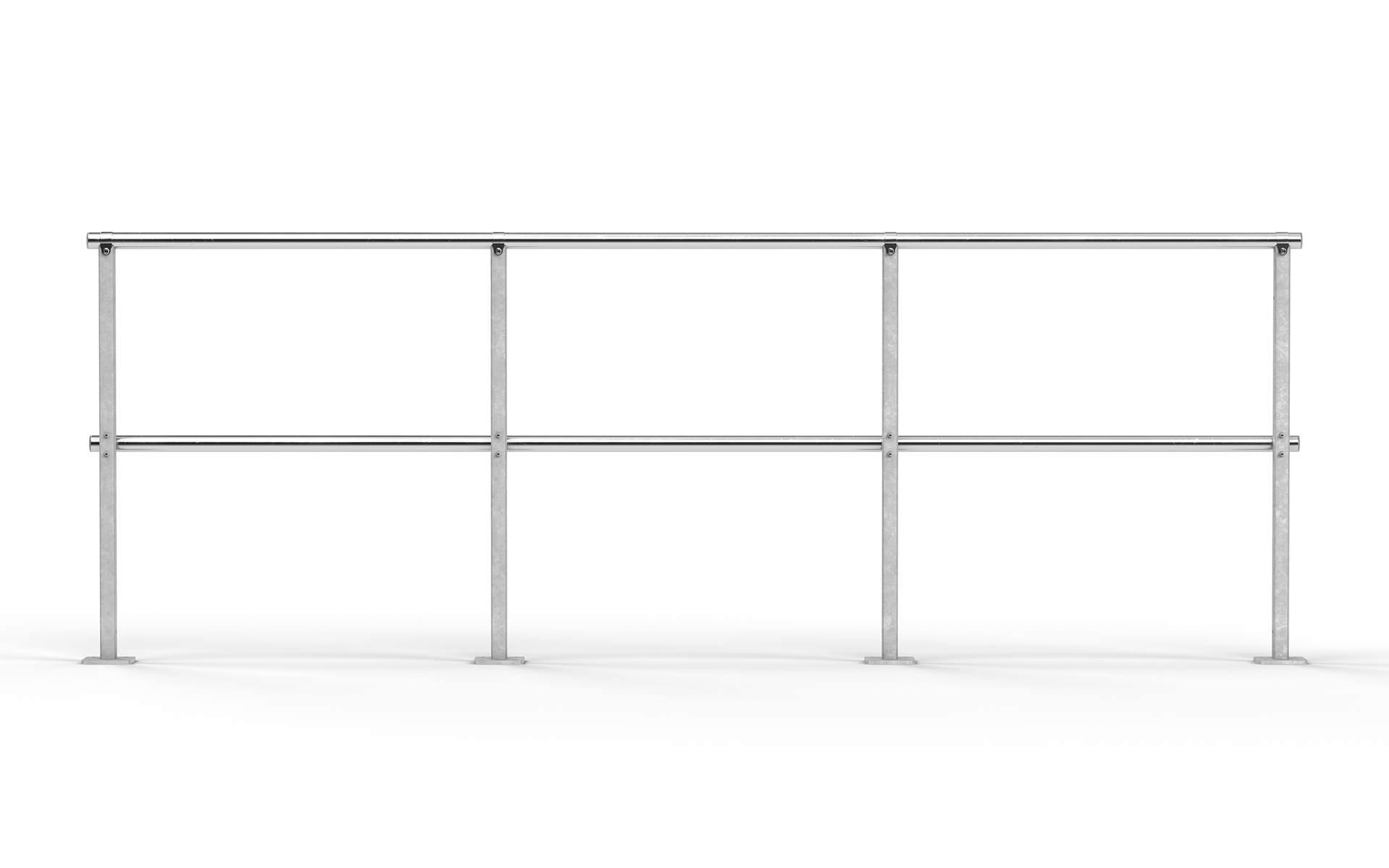

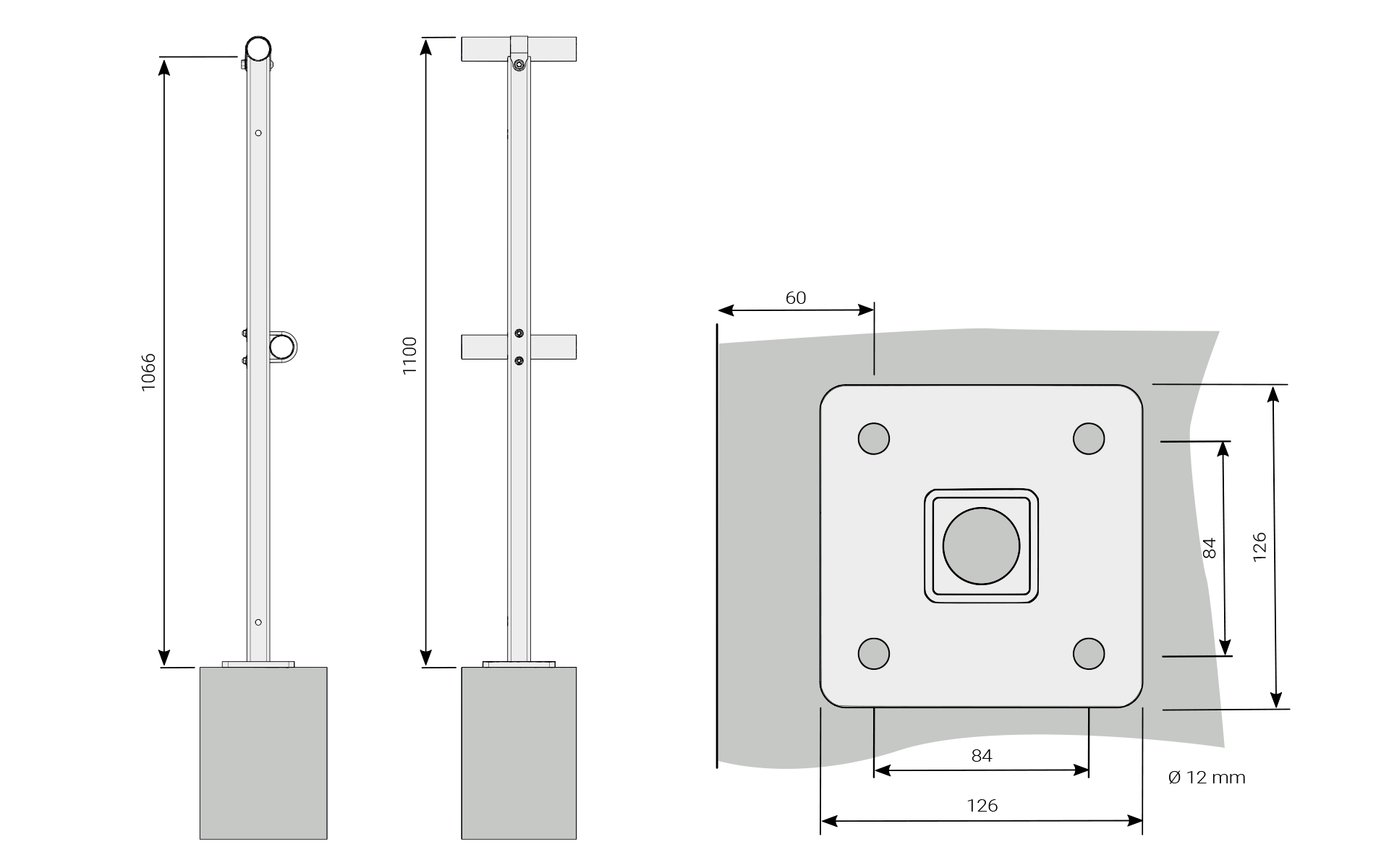

Päällekiinnitys
Tolppa ja kiinnike päällekiinnityksen yhteydessä.
Tolppa valmistetaan siten, että sen pohjassa on kiinnityslevy.

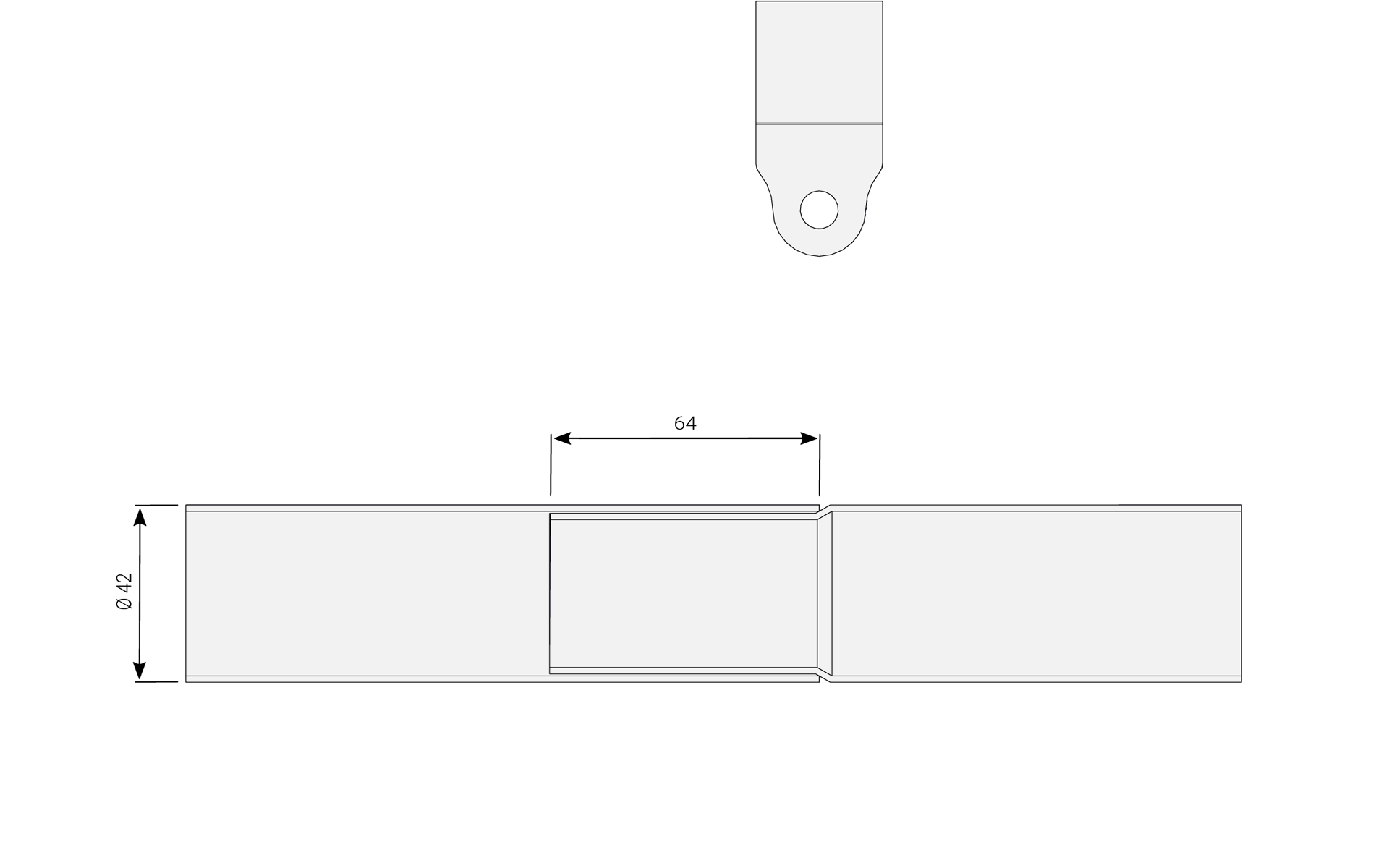

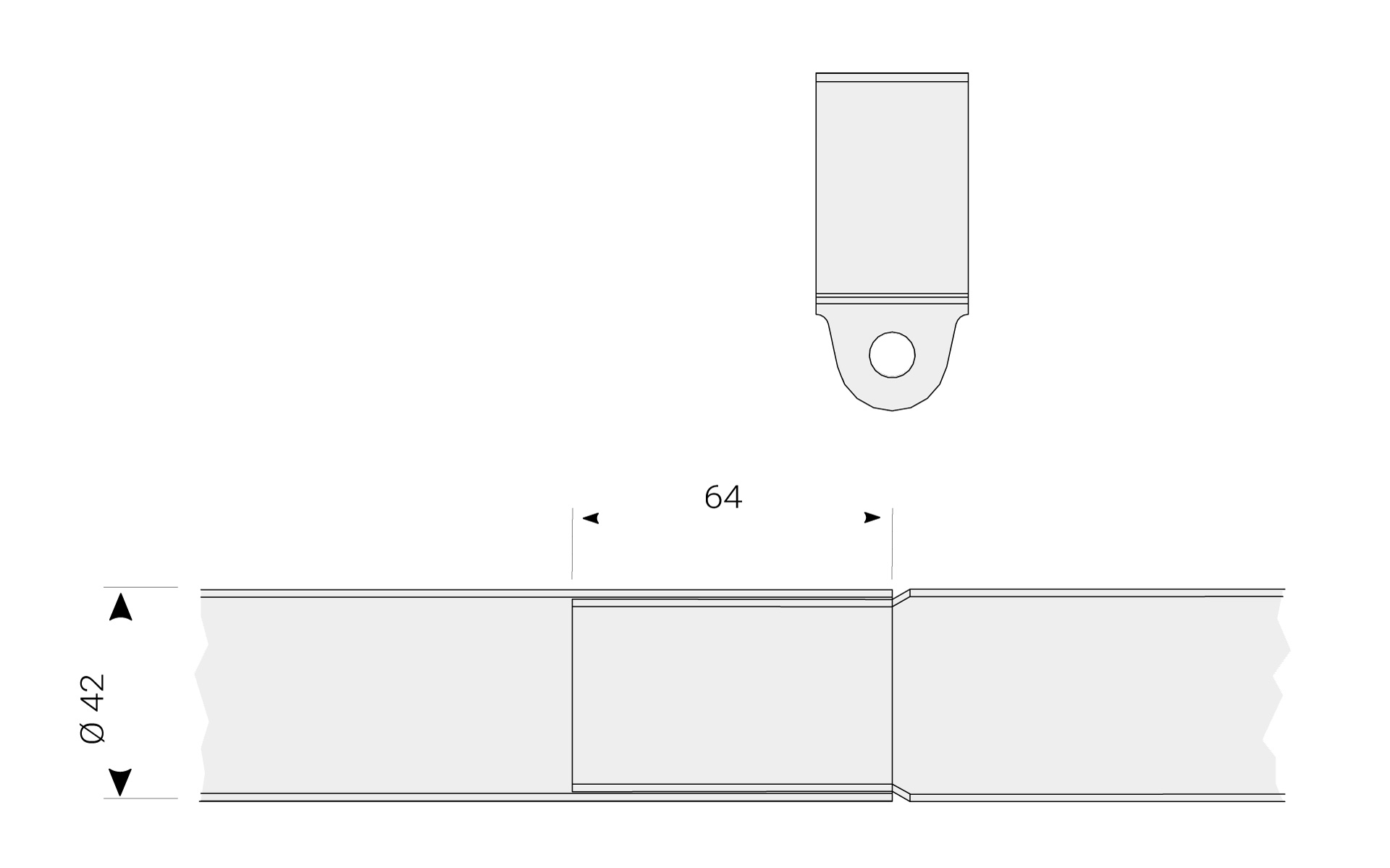

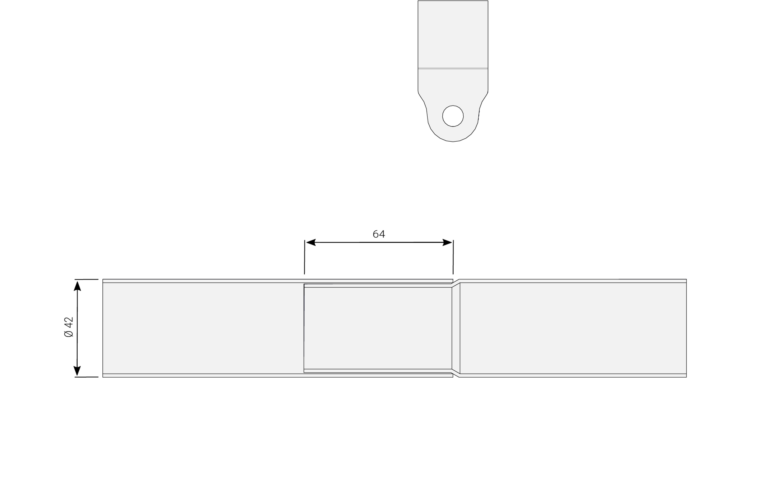

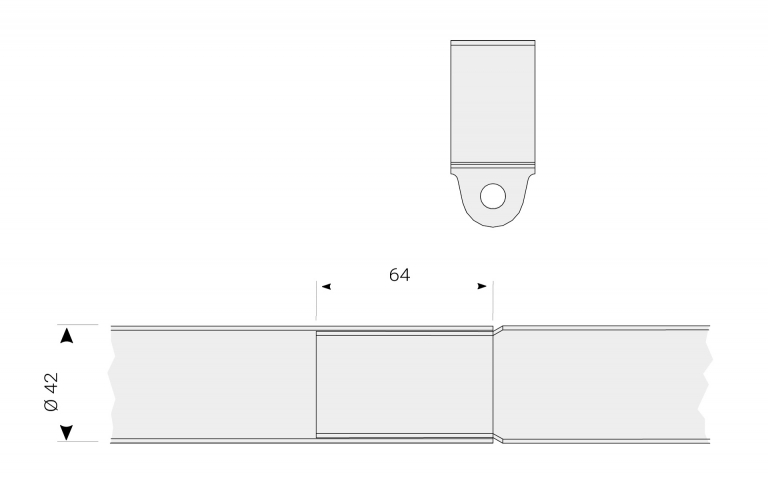

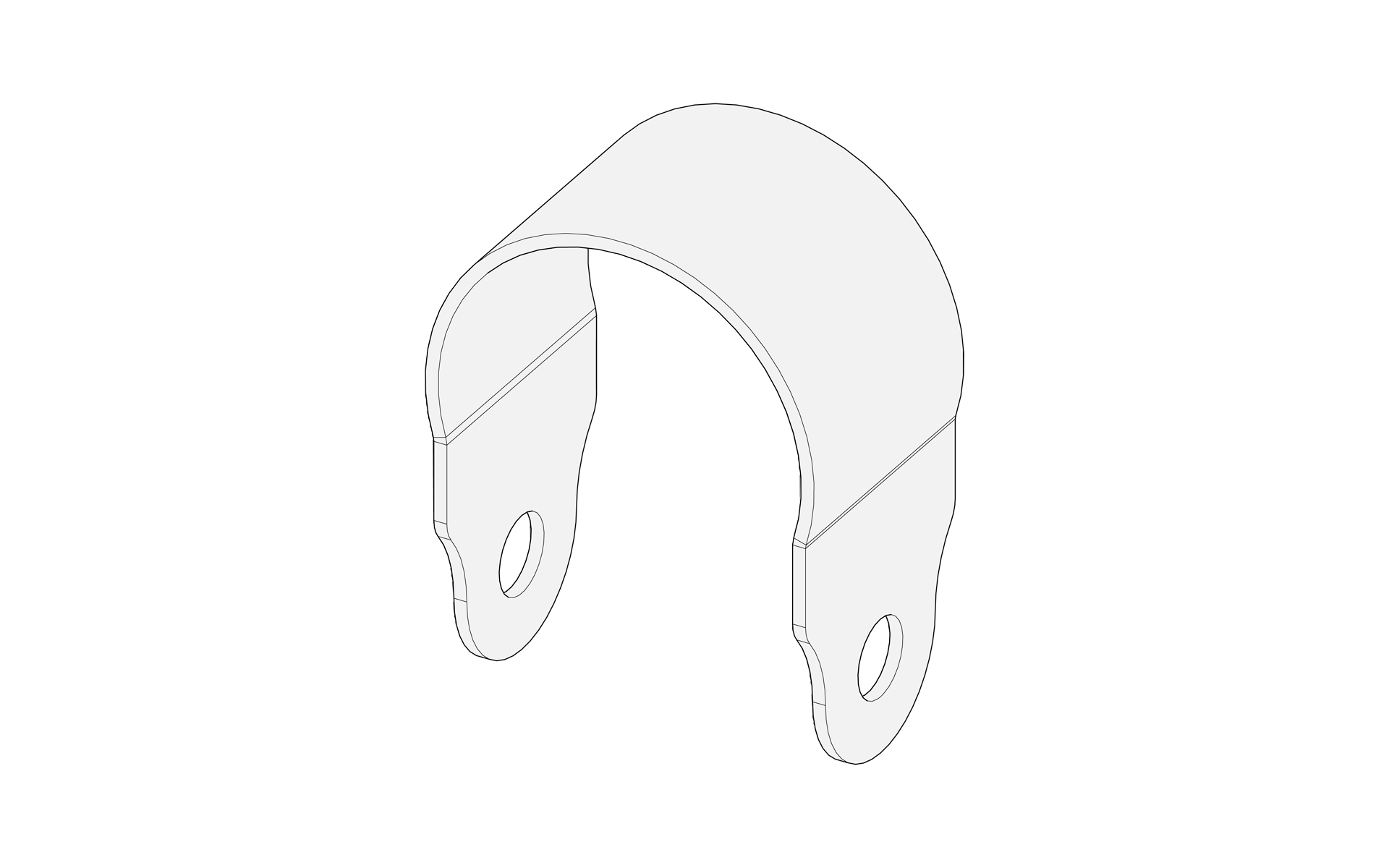

Käsijohdekiinnike
Sauma sijoitetaan niin, että kiinnike peittää sen.

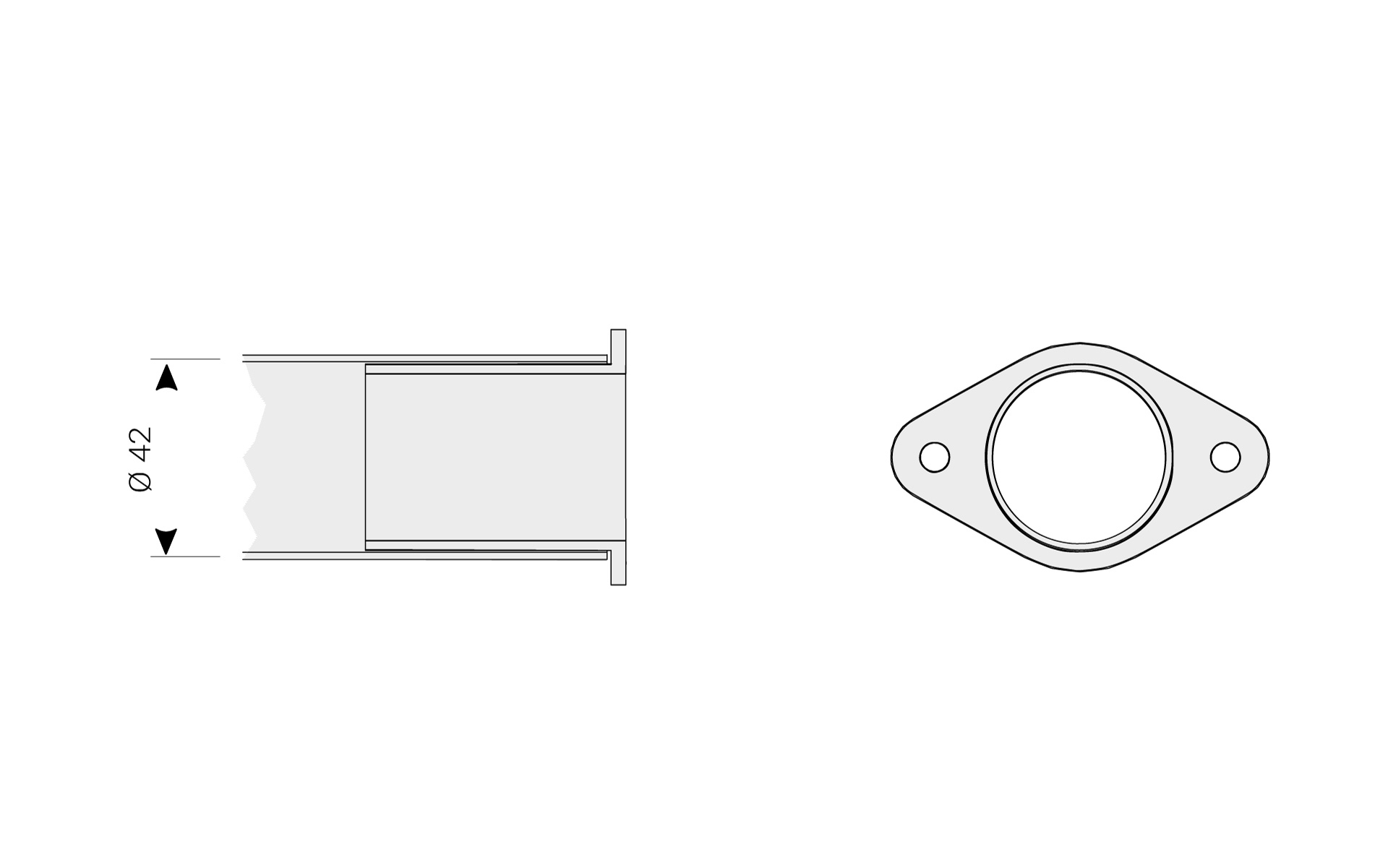

Seinäkiinnike
Seinäkiinnike käsijohteen kiinnittämiseksi seinään.

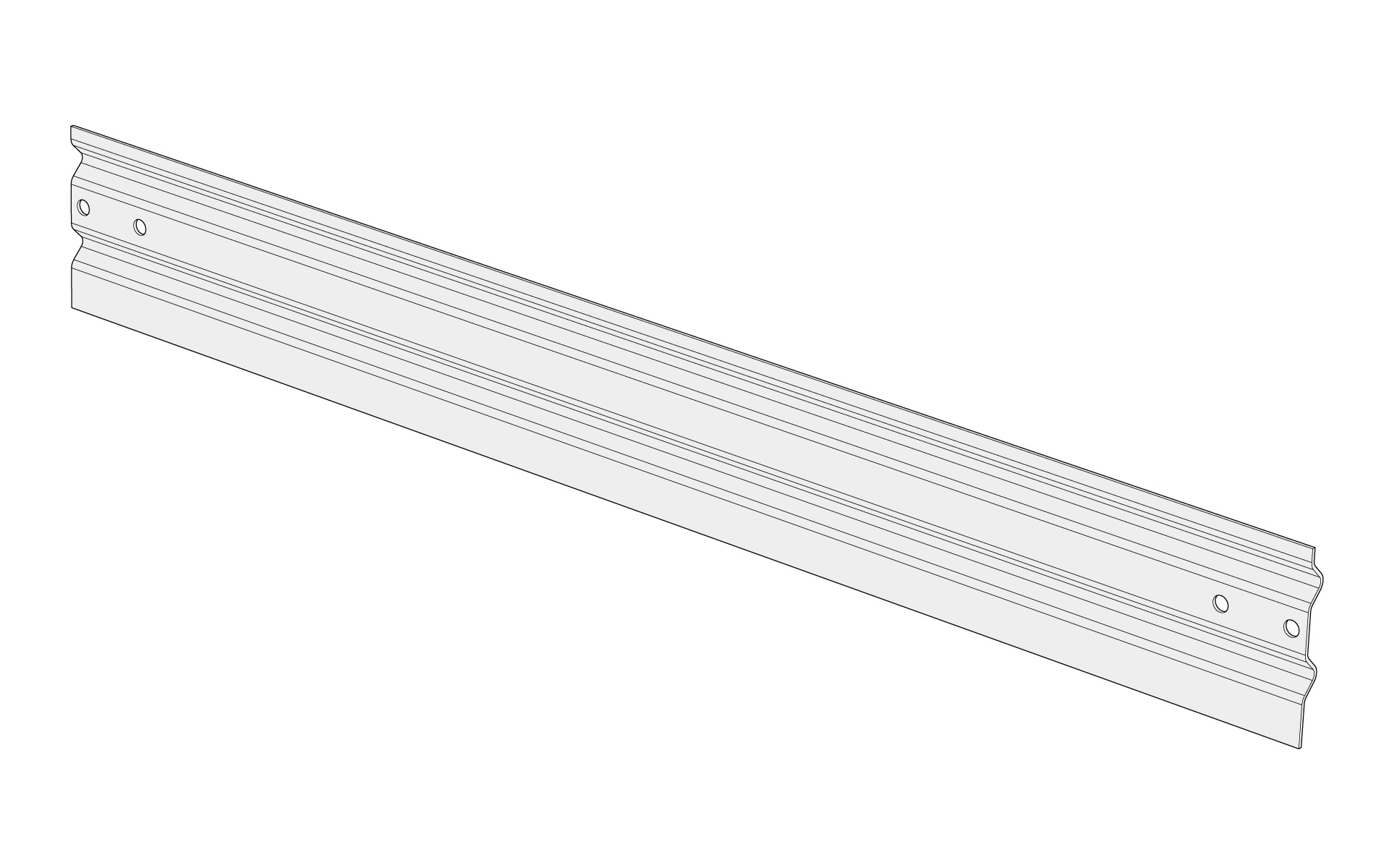

Potkulista
Putkilista välijohteelliseen kaiteeseen. Korkeus on 130 mm. Toimituspituudet 3 metriä. Mukana poraruuvit.

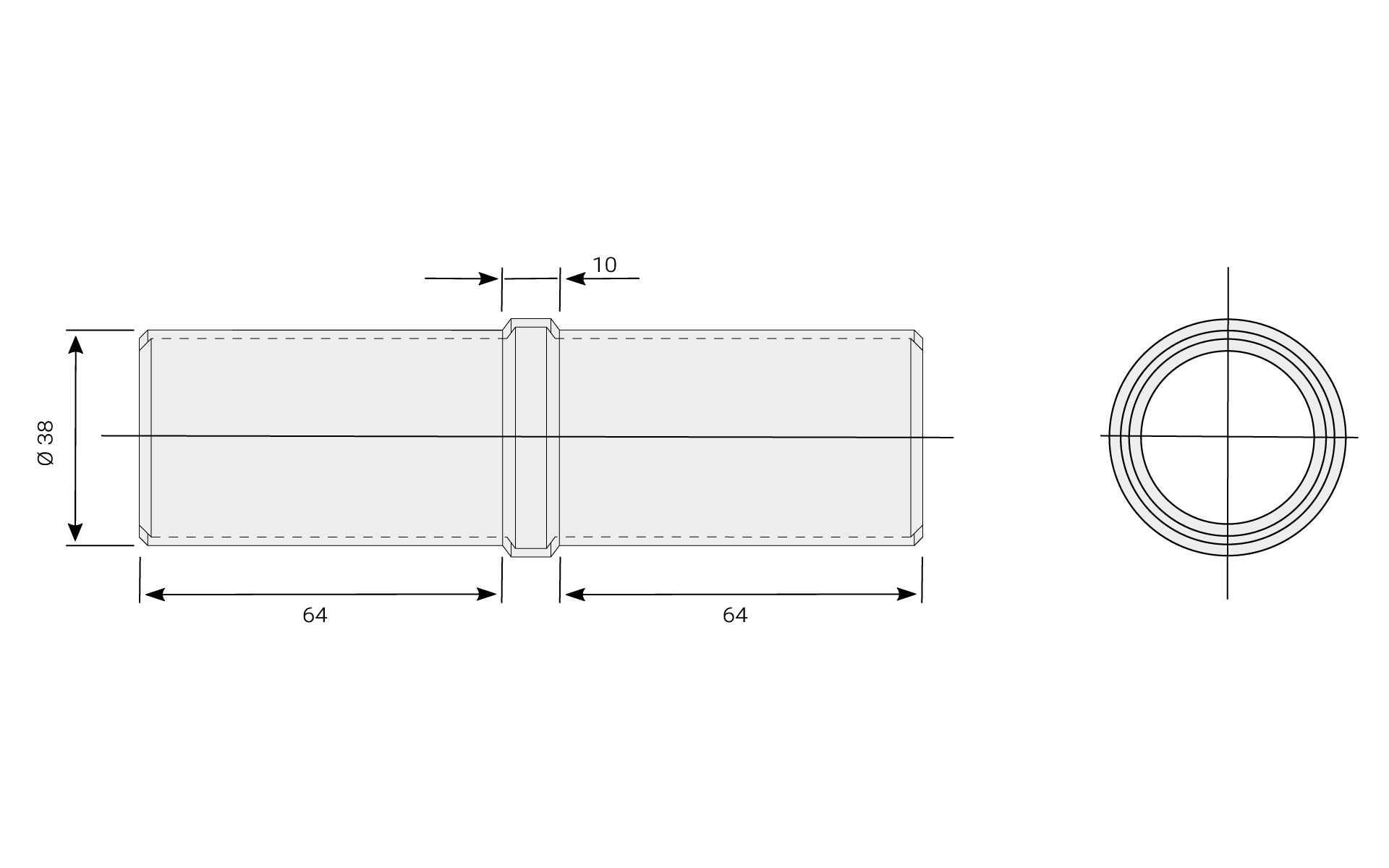

Saumatulppa
Saumatulppa ruostumattomaan käsijohteeseen 42 × 1,5 mm.

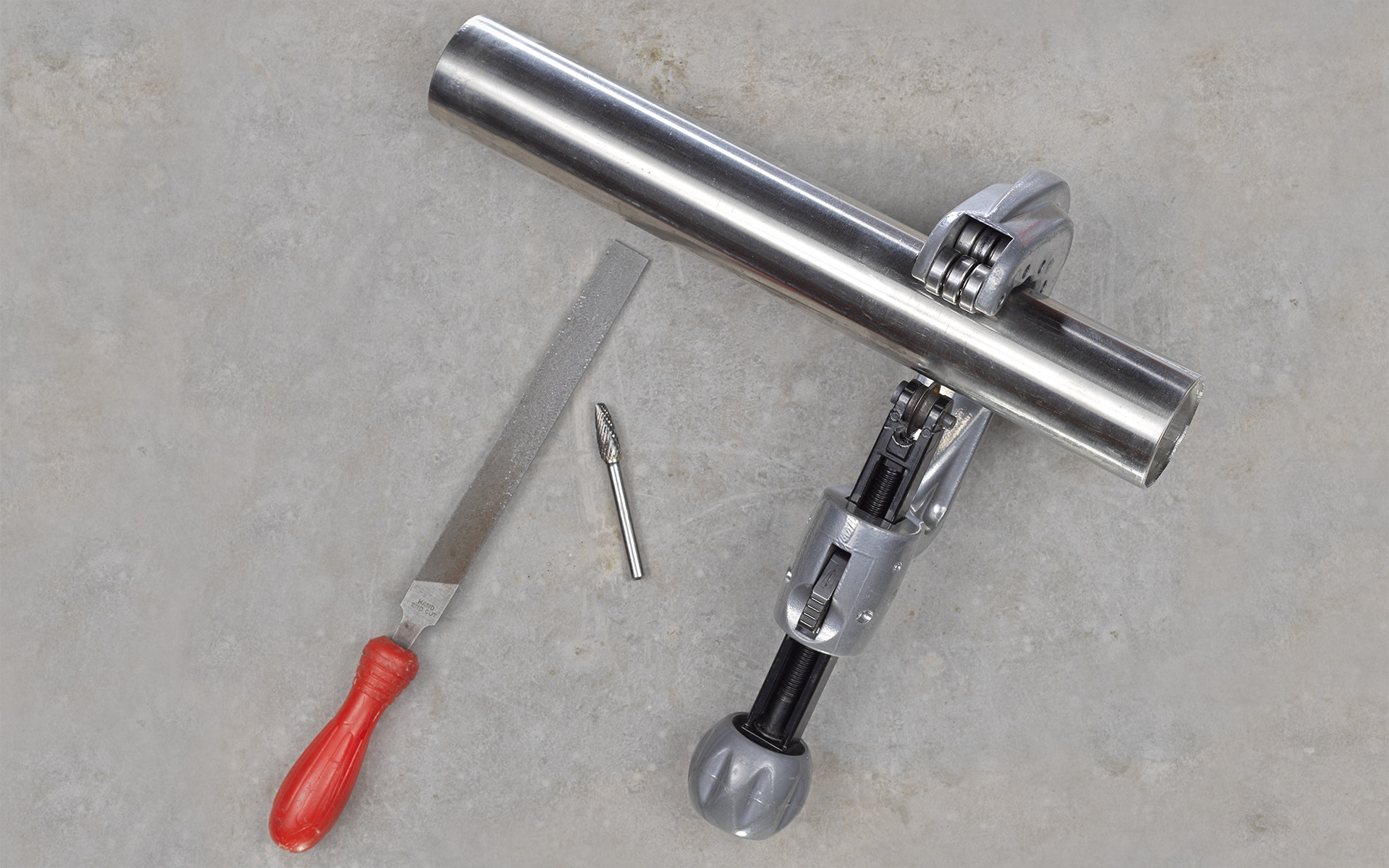

Kaiteen käsijohteen katkaisu
Soveltuvat työkalut ruostumattoman putken pituuden säätämiseen.

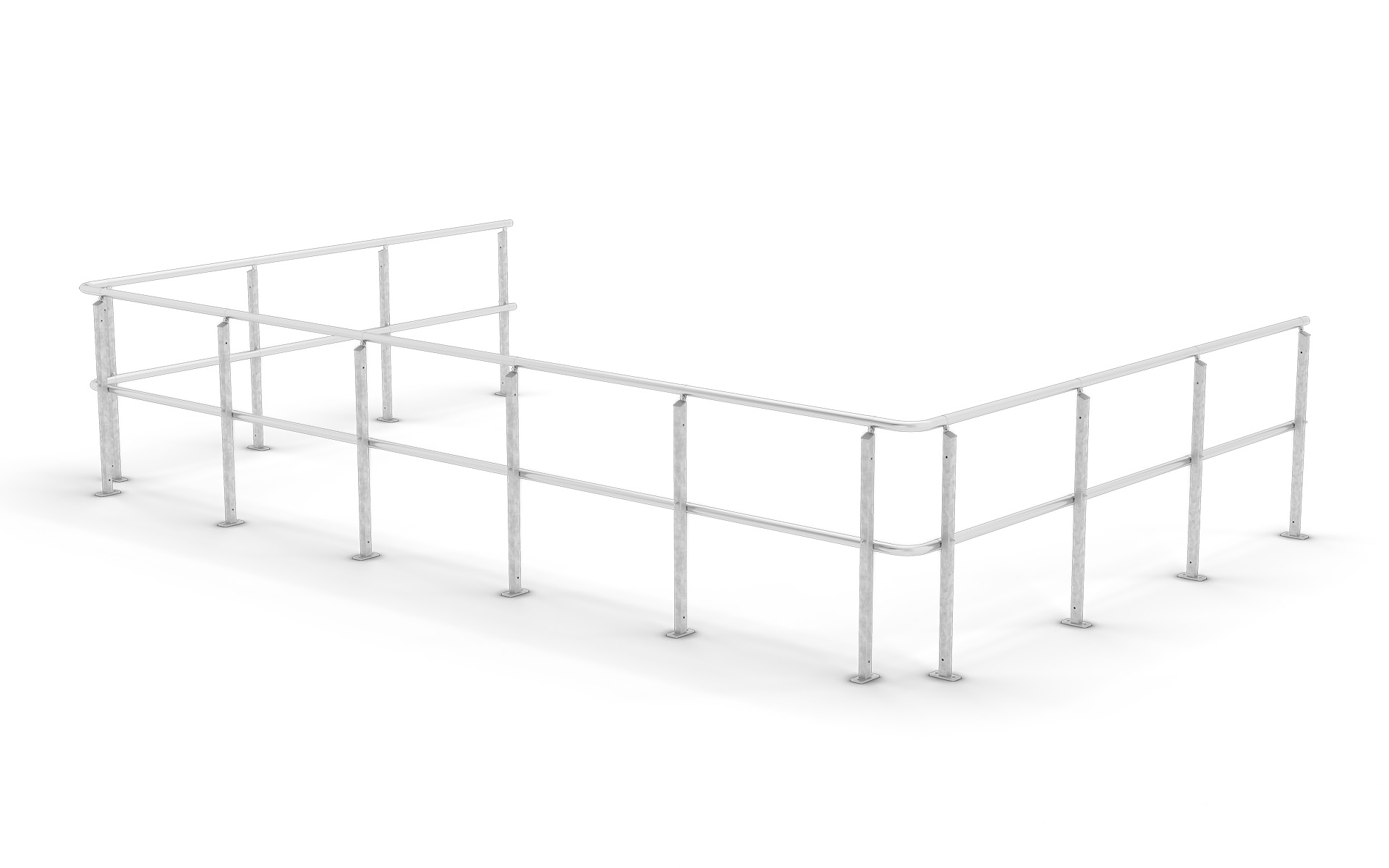

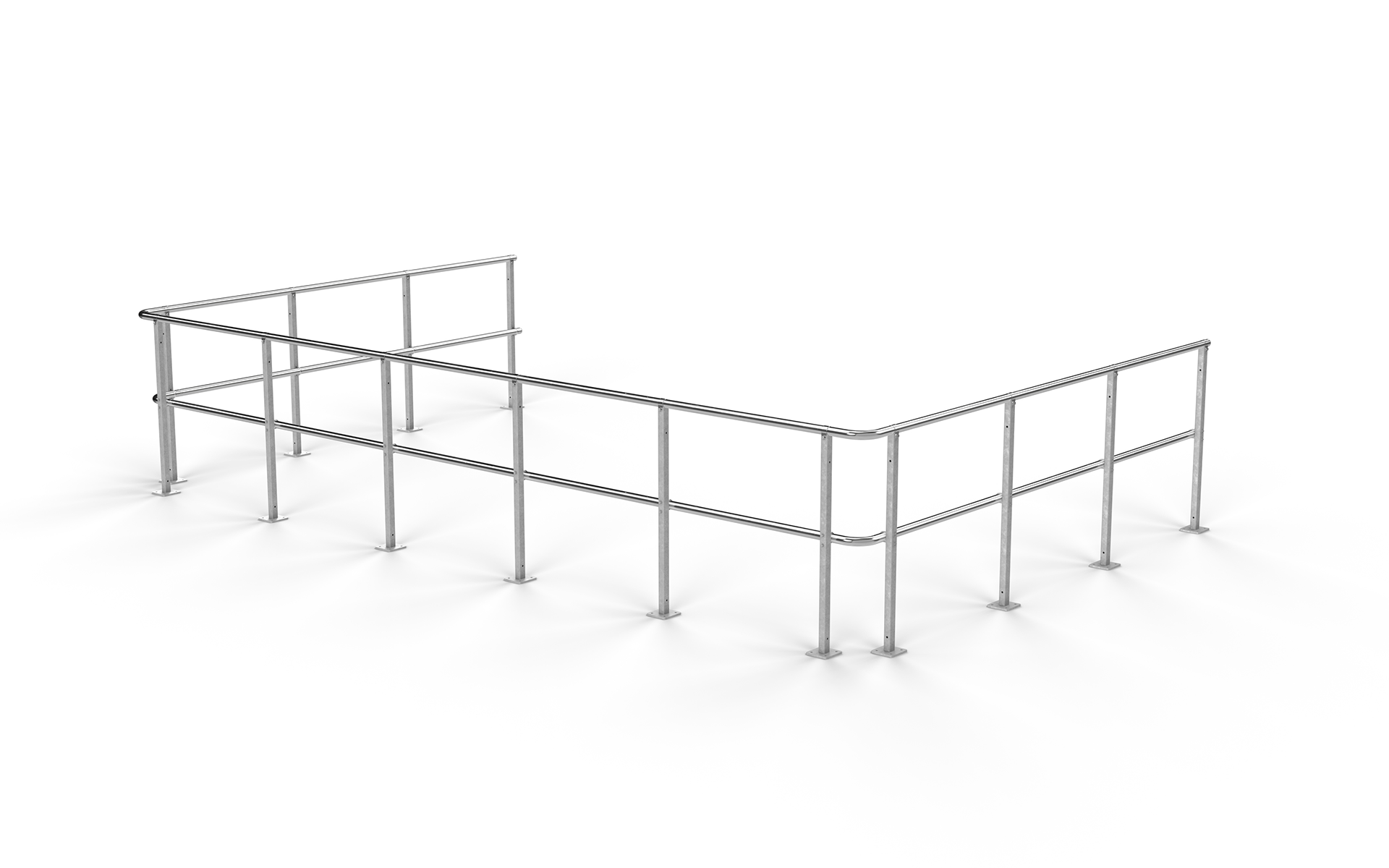

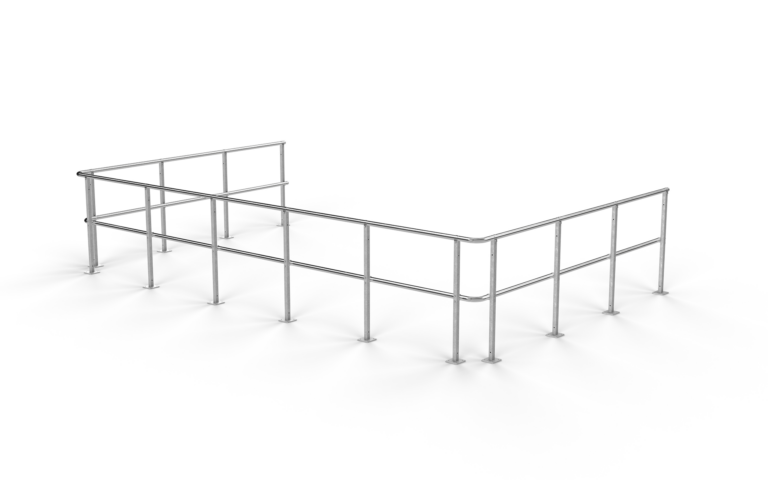

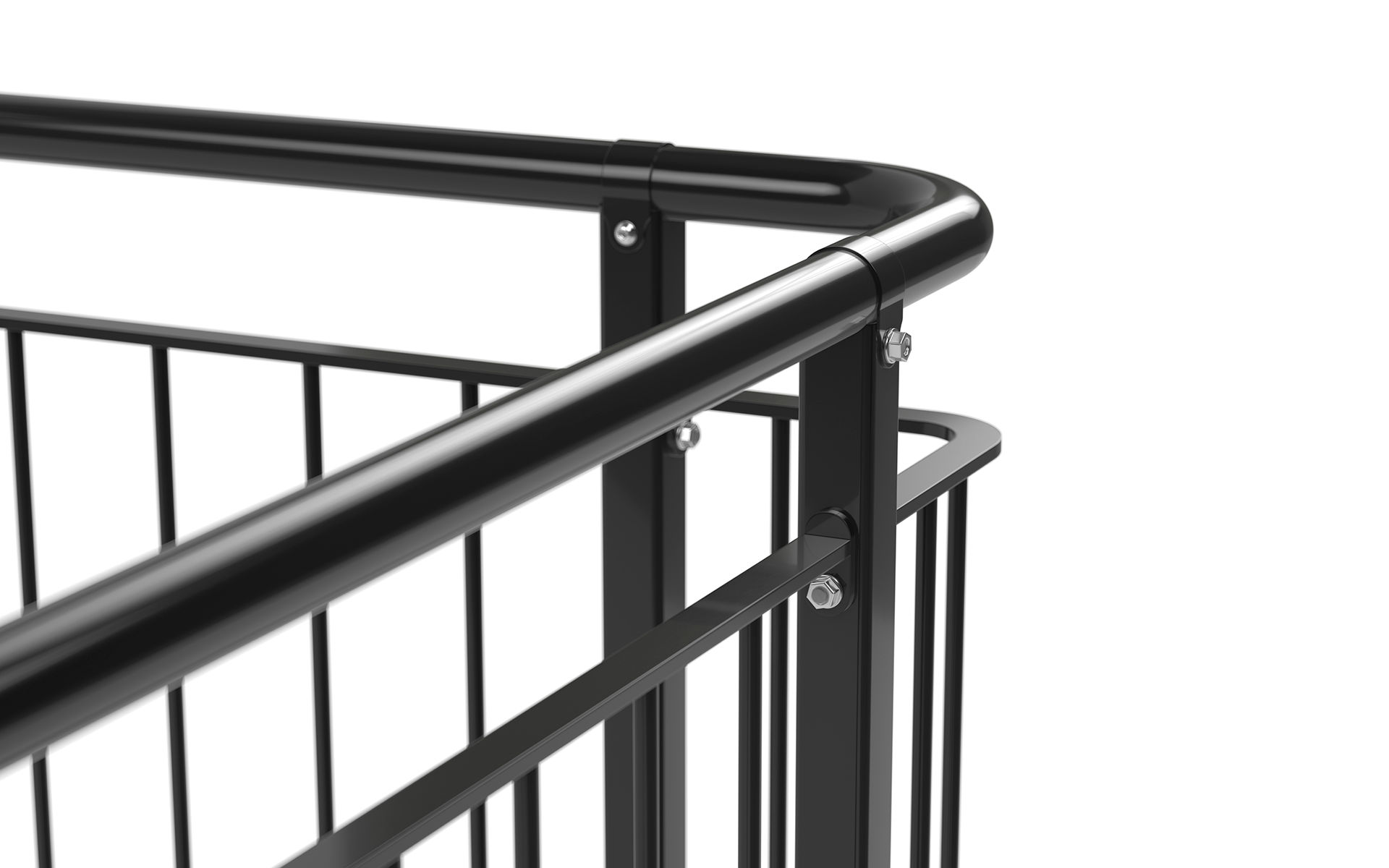

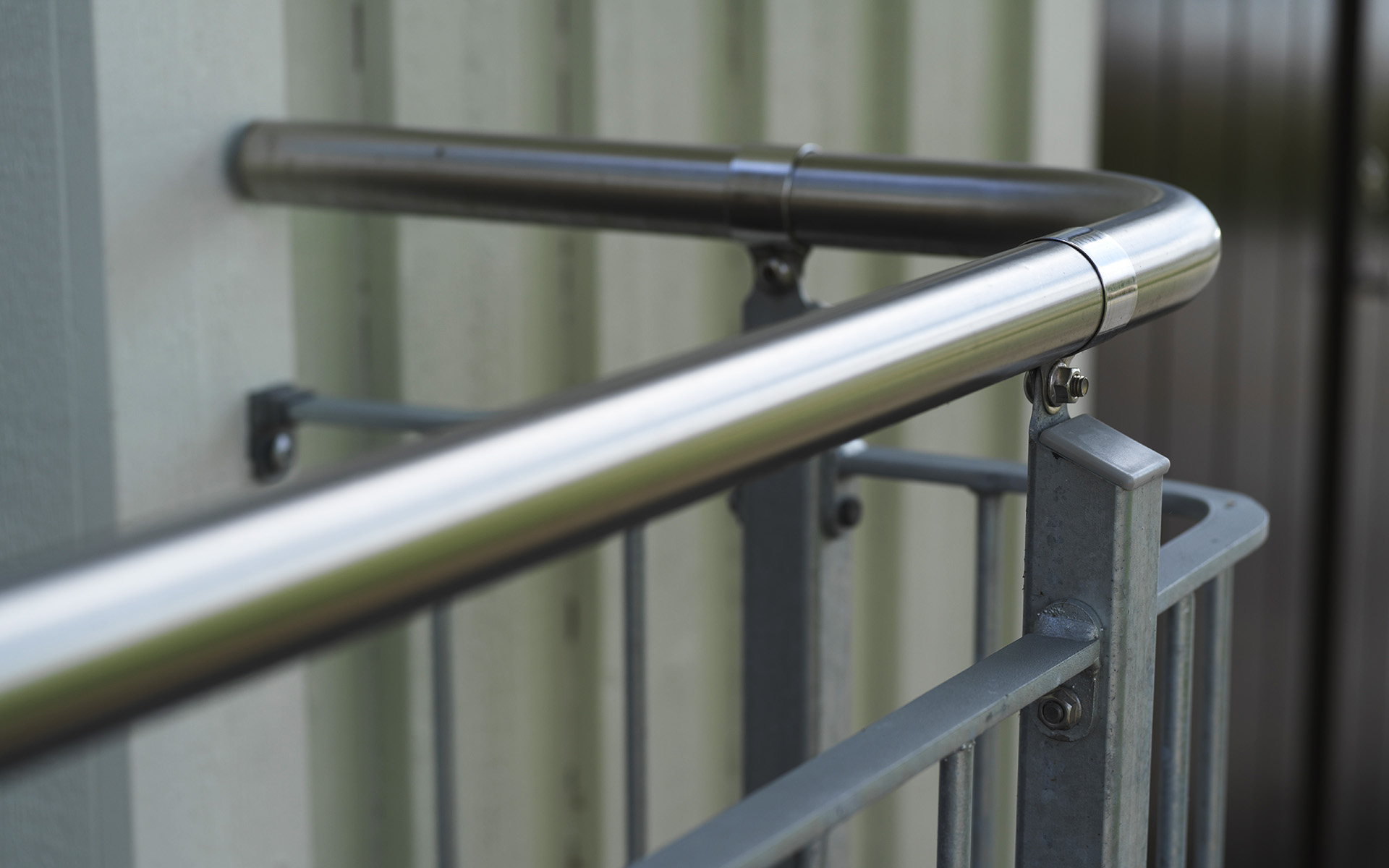

Kaidekulma
Tarjoamme elementtikaiteisiimme myös kaidekulmia. Elementtikaiteet välijohteella ja pyörötangoista ovat varastotuotteita. Tarjoamme myös ratkaisuja, joissa on nivelletty käsijohde.
Kaideverhoilu
Lisätietoa eri kaideverhoiluista.
Elementtikaiteisiimme on varastotuotteina erilaisia välijohteita ja pyörötankoja.

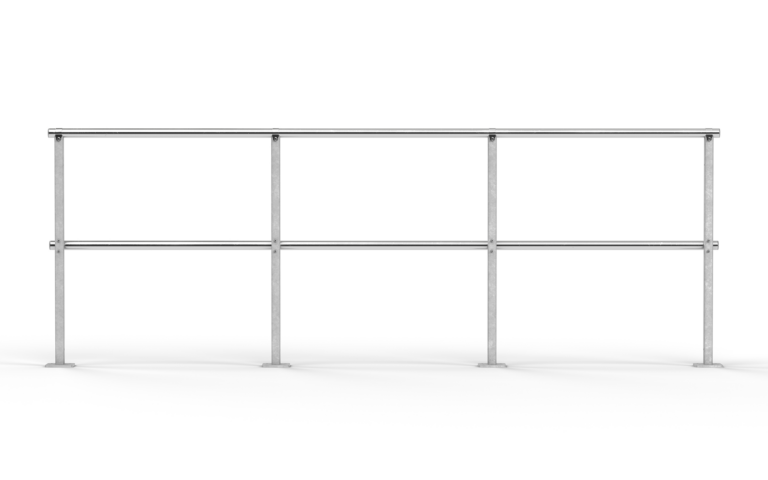

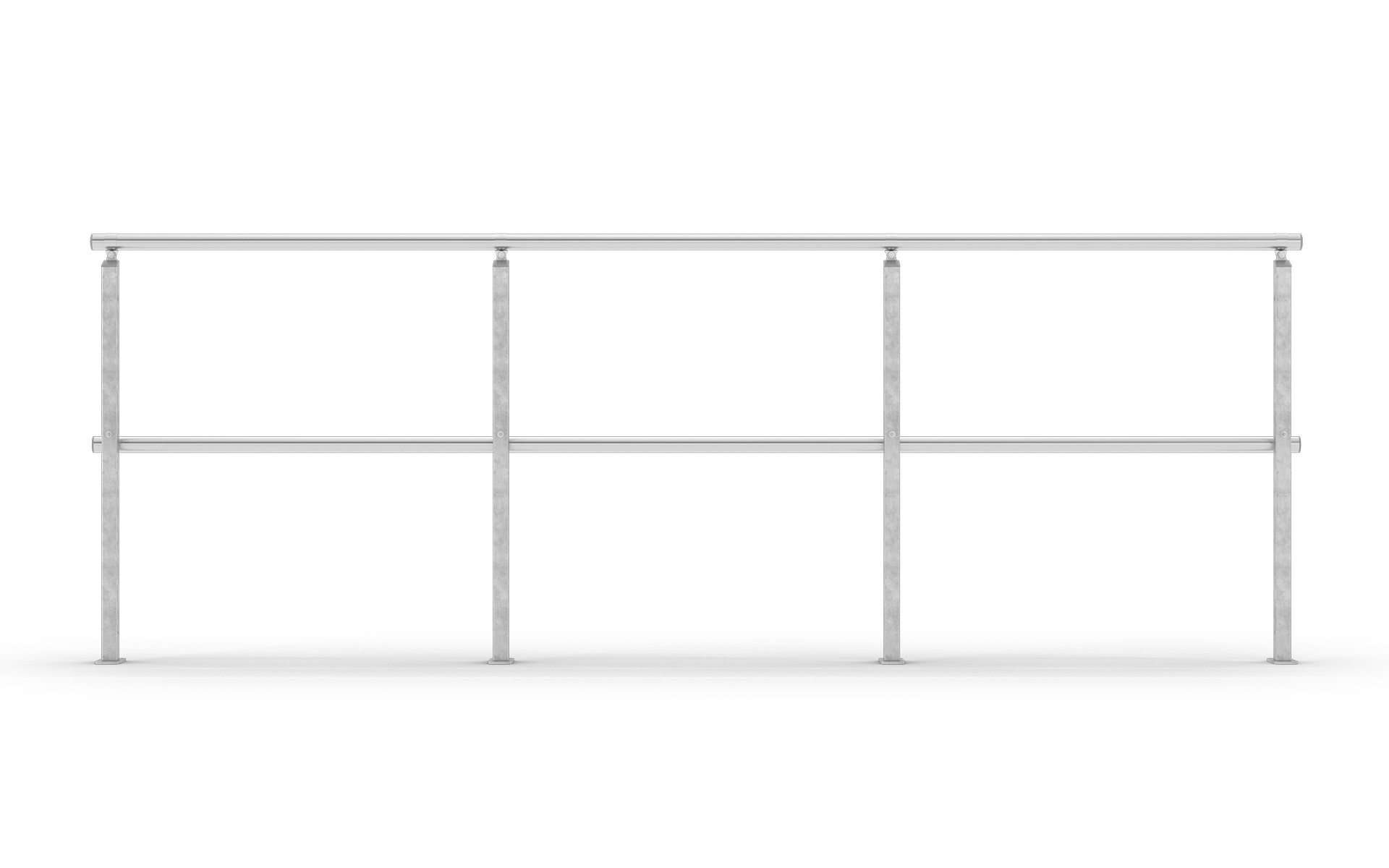

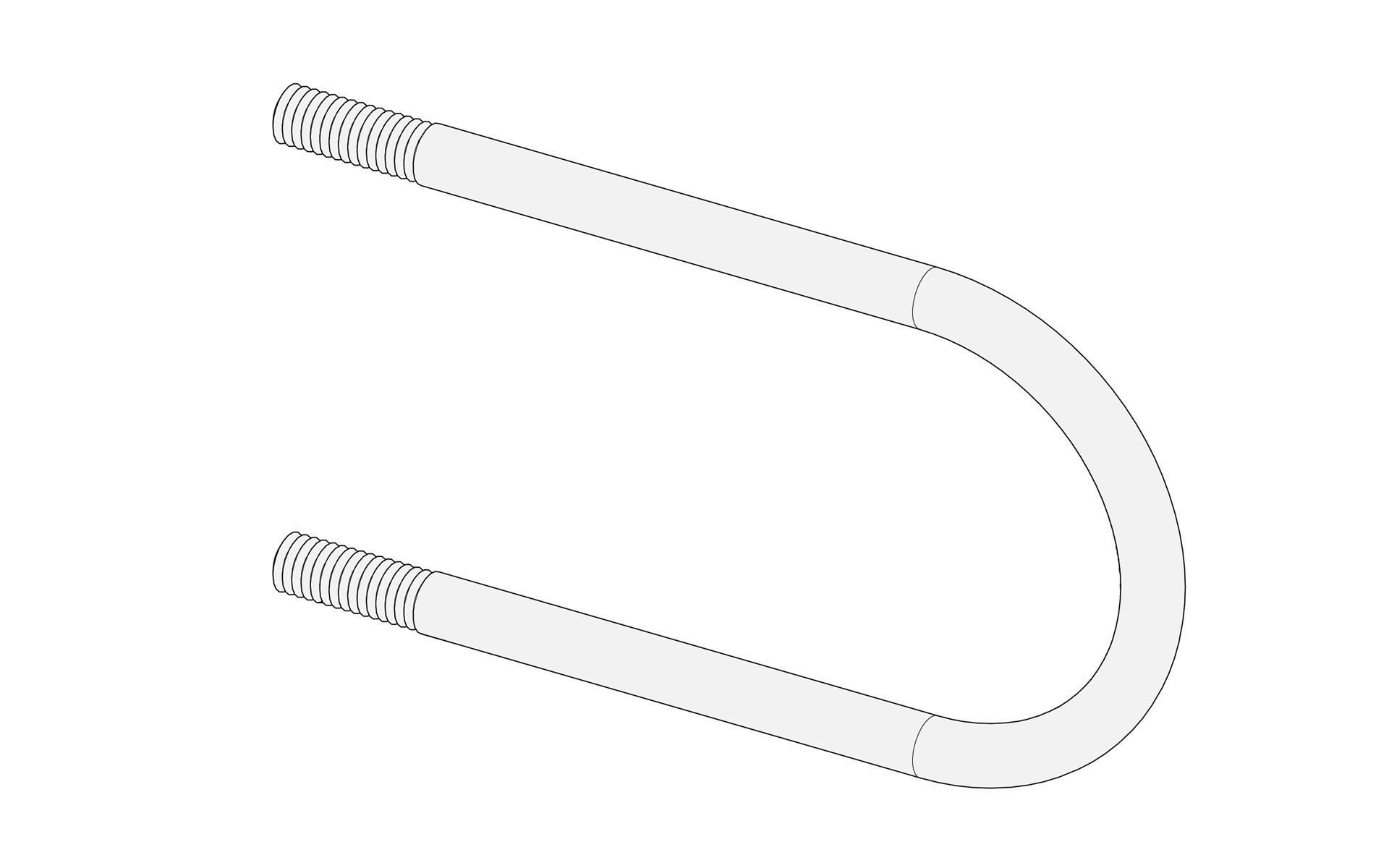

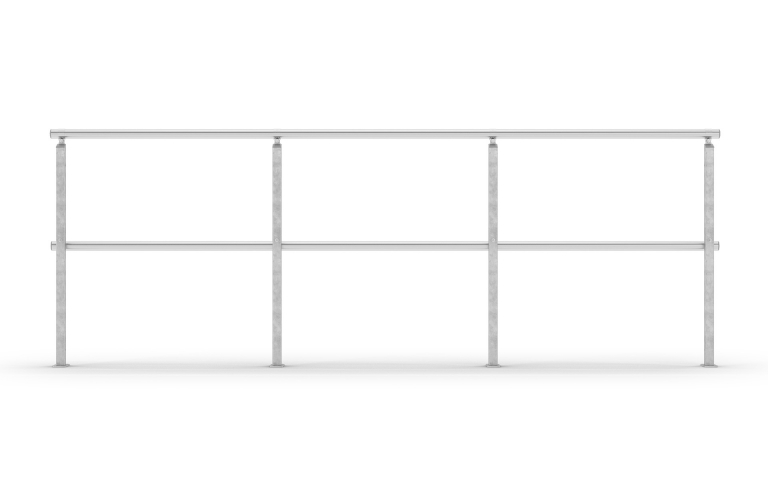

Välijohde ruostumaton ja käsittelemätön ø 42 mm, kiinnitetään ruostumattomalla kiinnittimellä.

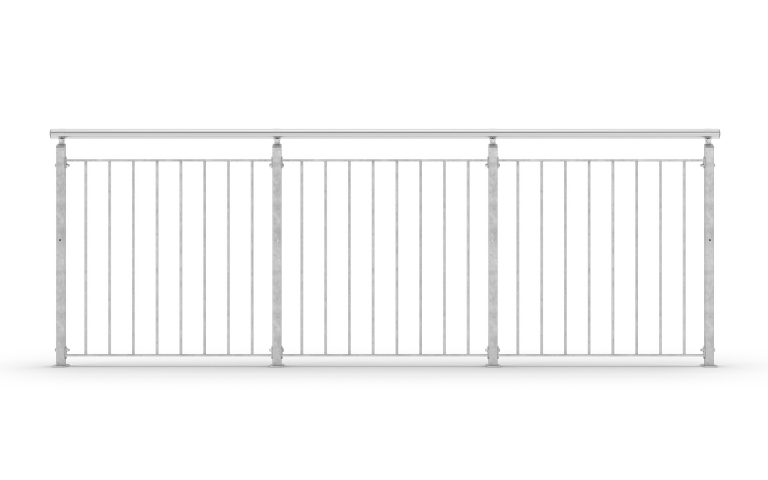

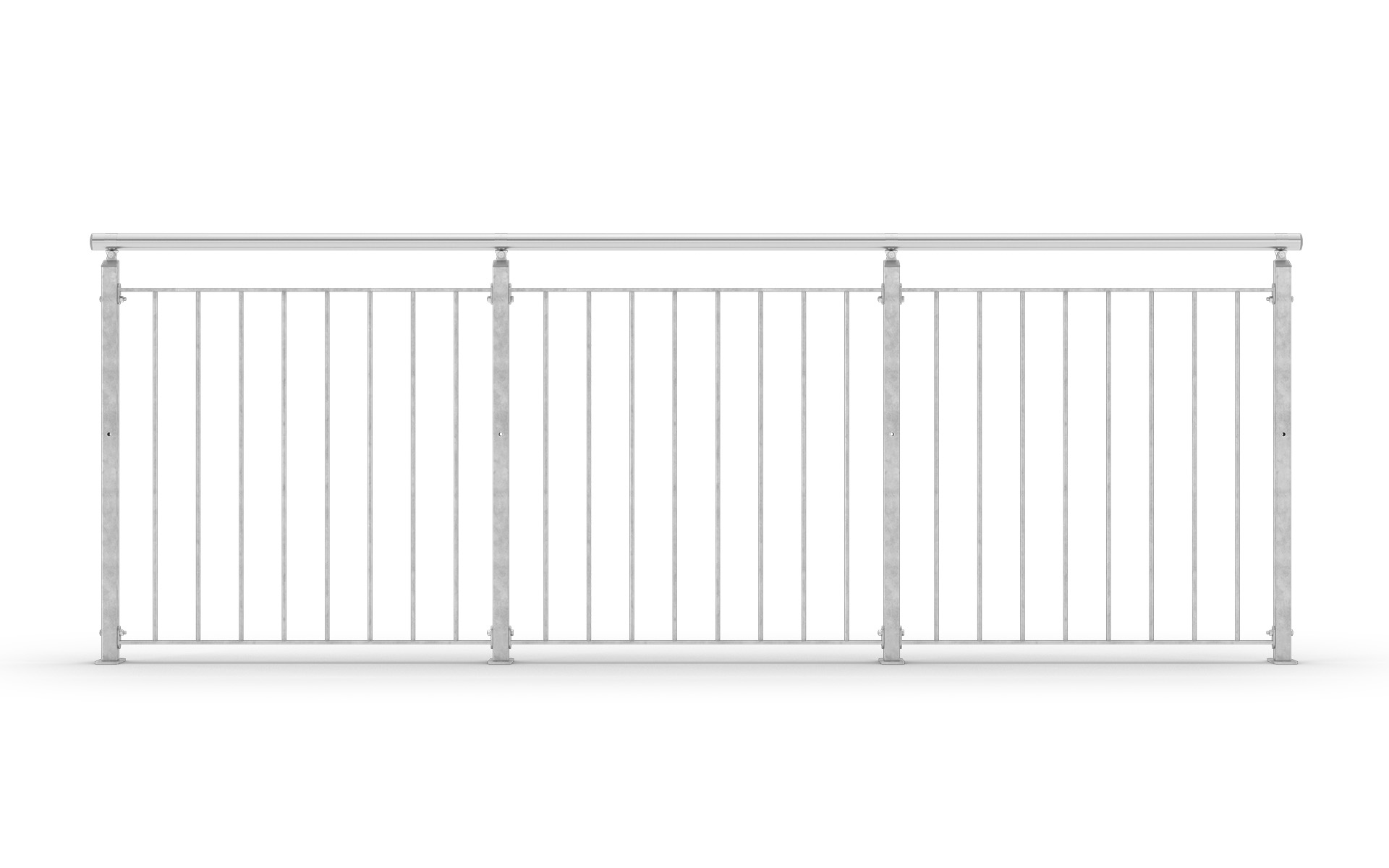

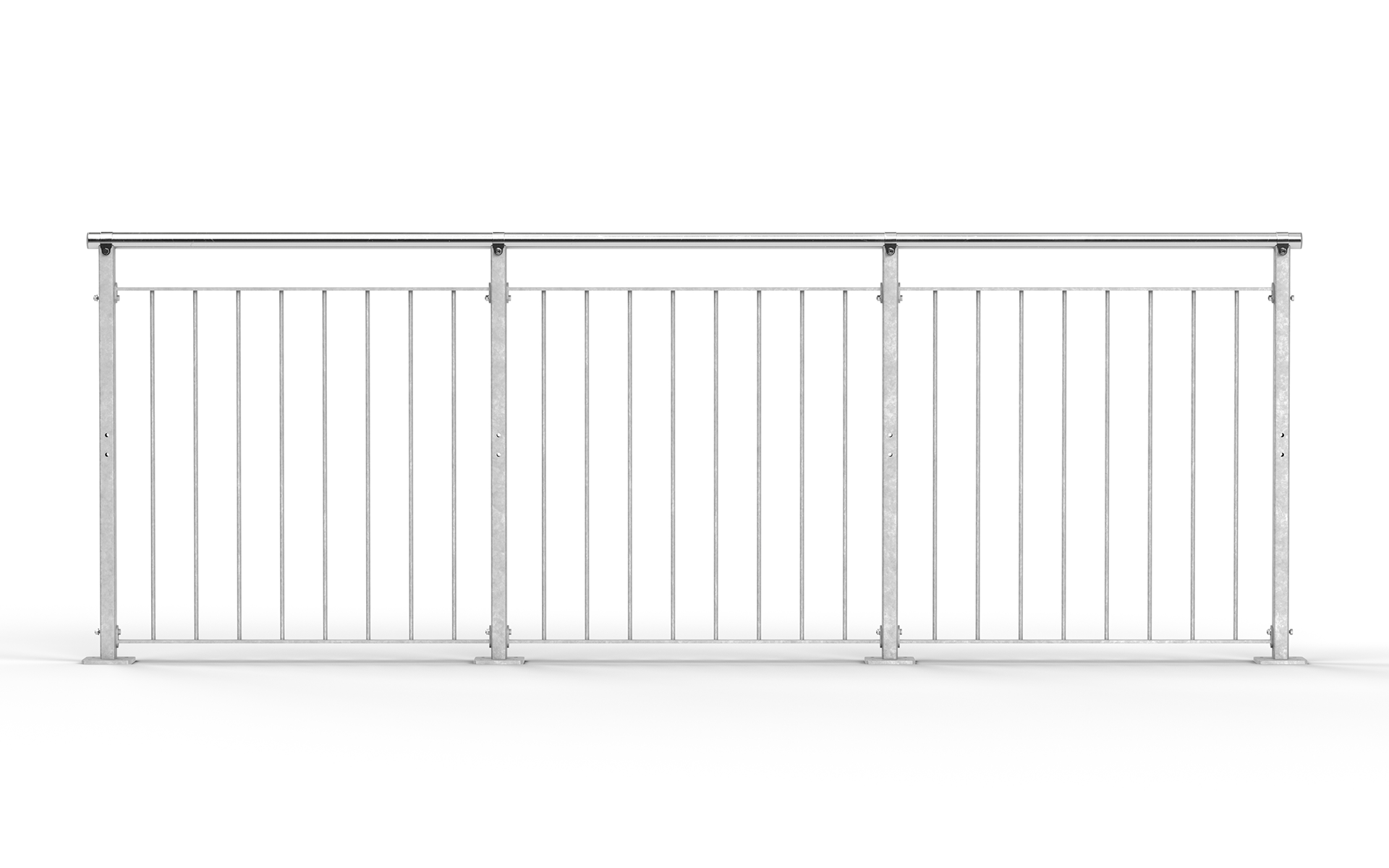

Kaideverhoilu koostuu ylä- ja alajuoksusta, jotka ovat lattatankoa 25× 8 mm. Pyörötangot ø11 mm. Maks. aukko 100 mm.

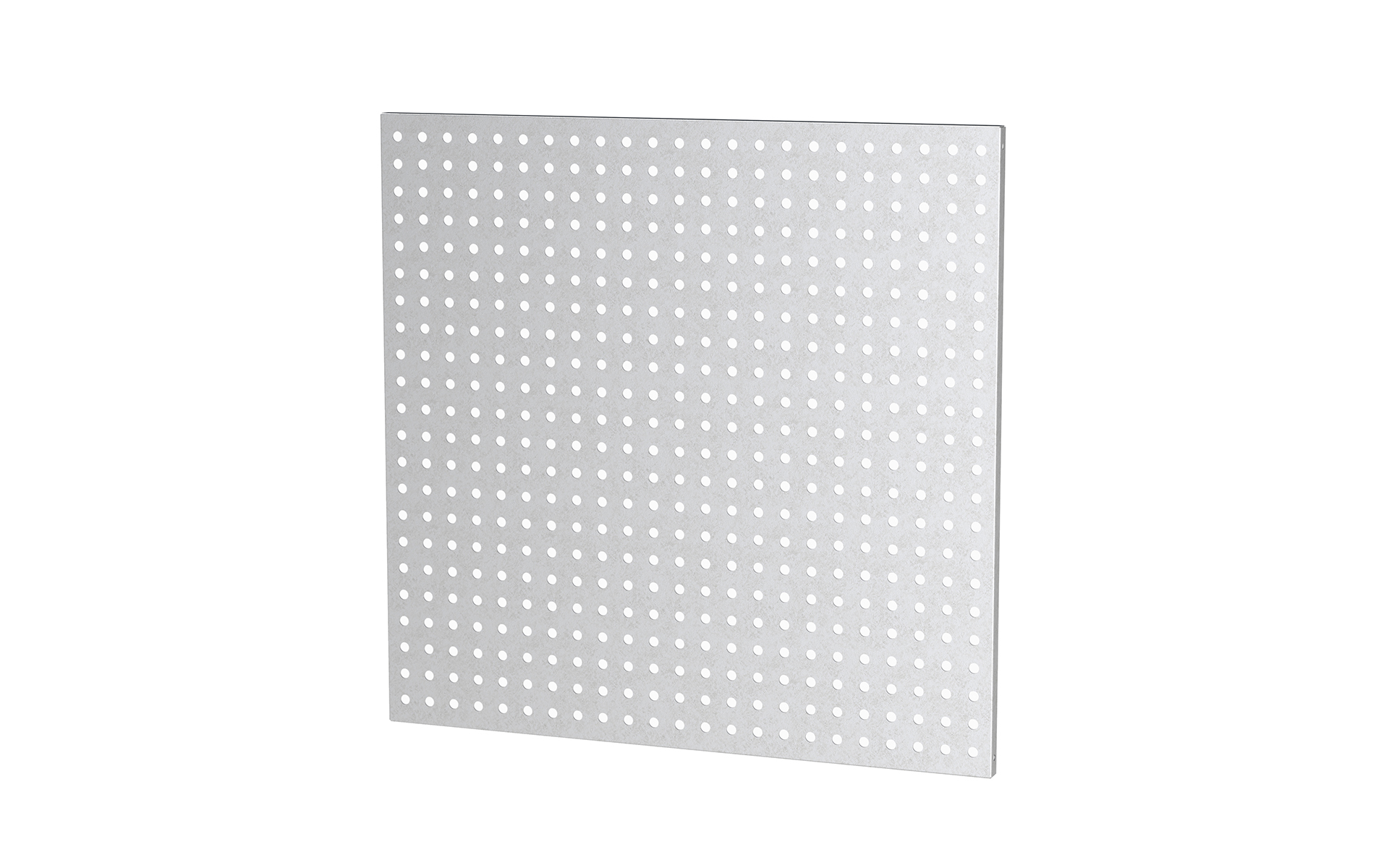

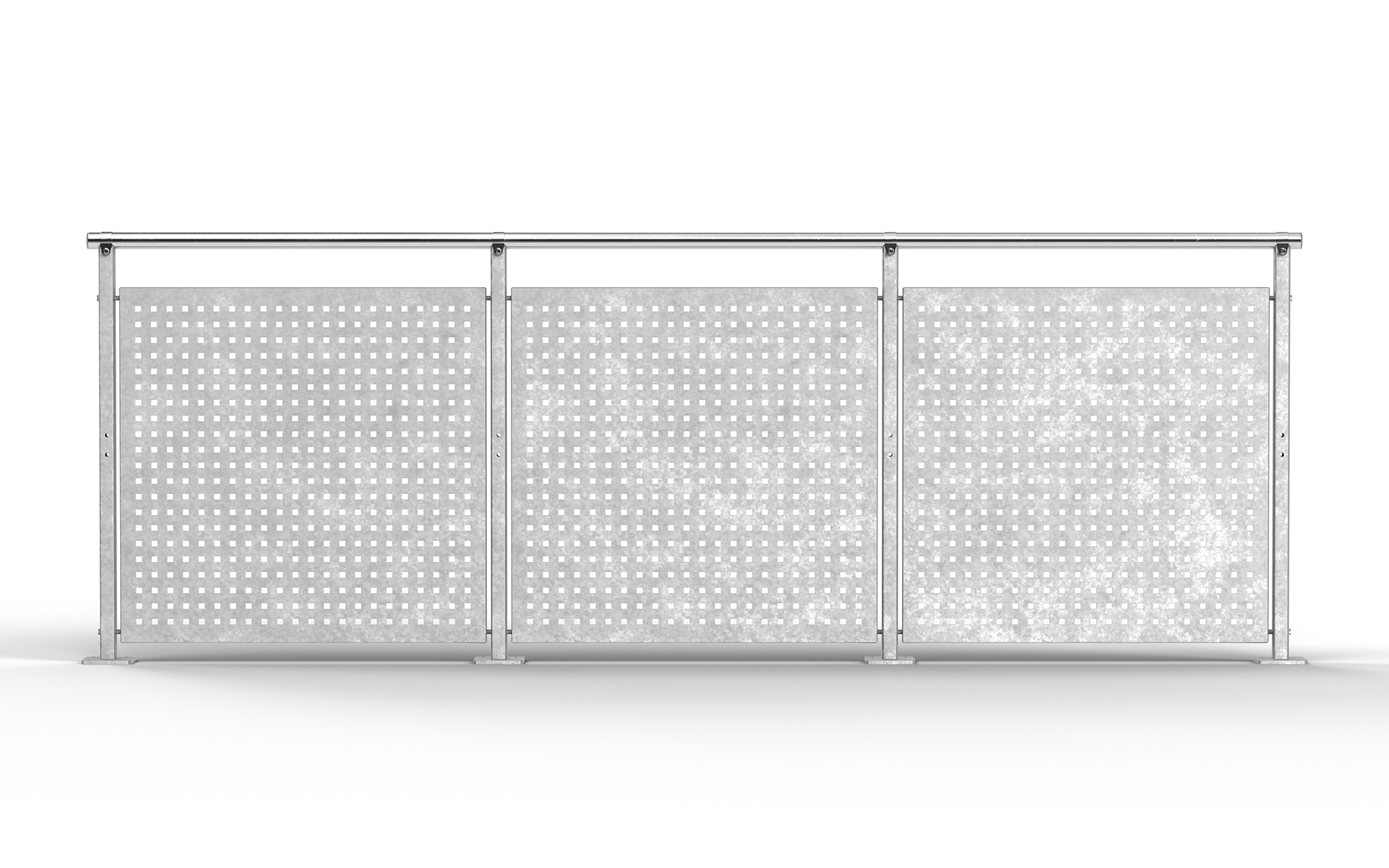

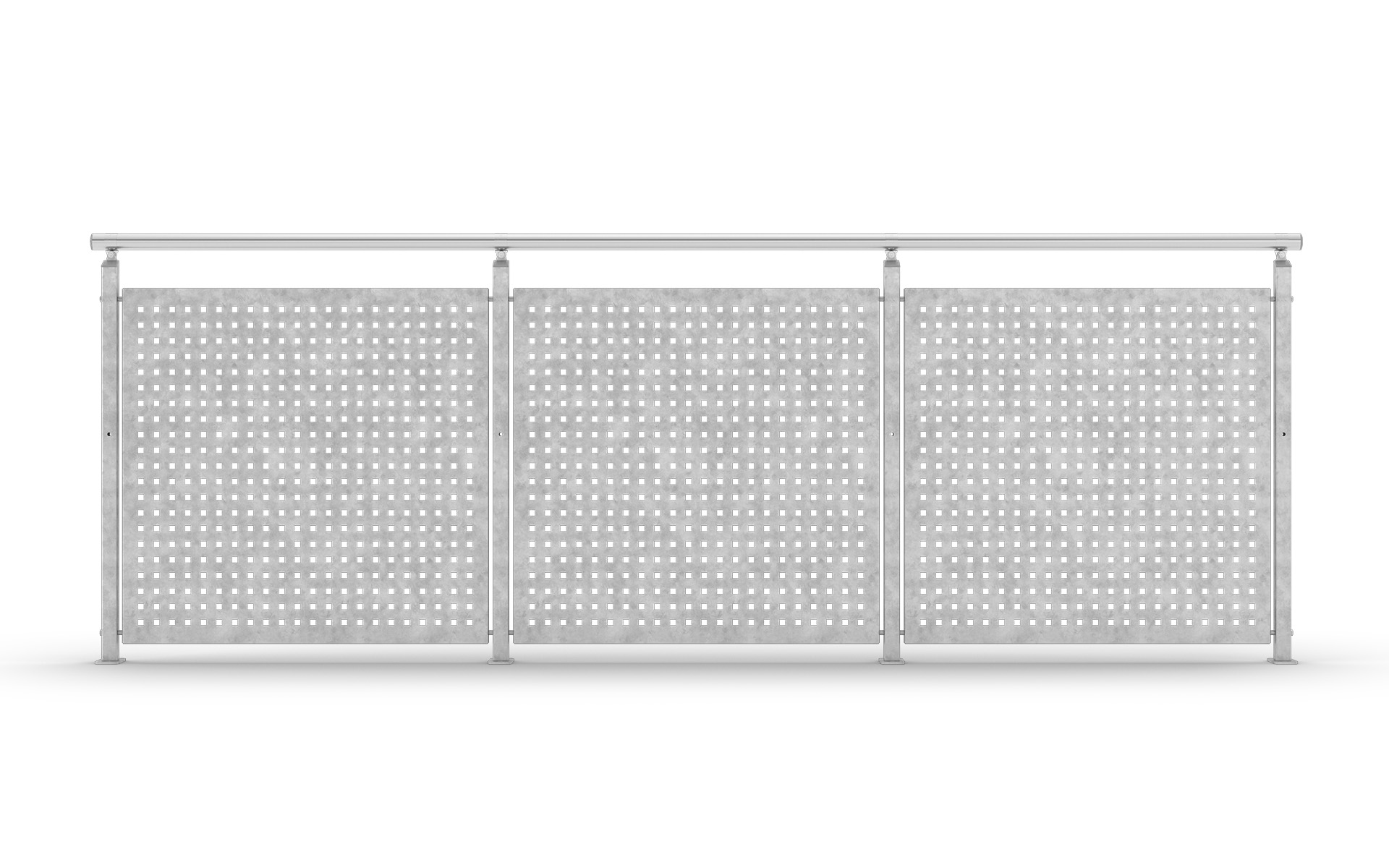

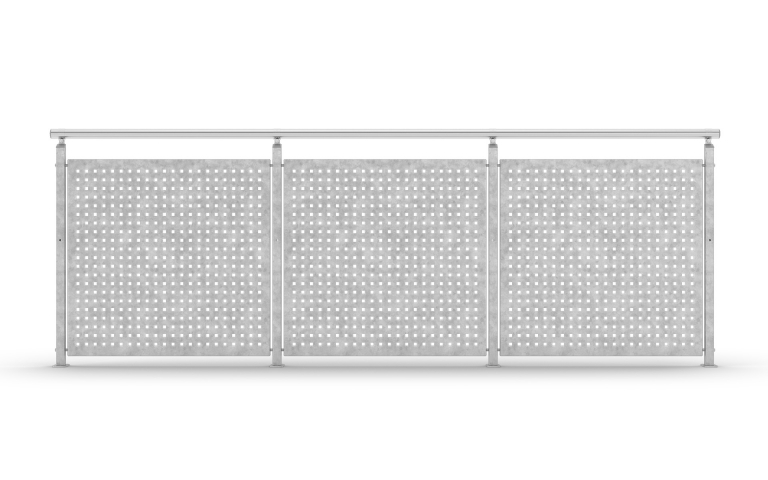

Tarjoamme vakiona erilaisia lävistettyjä levyjä erilaisilla reikäkuvioilla.
Yleisimmät kuviomme ovat:
- ø15, neliömäinen kuvio k/k 40
- 15×15, neliömäinen kuvio k/k 40
- ø20, neliömäinen kuvio k/k 50
- 20×20, neliömäinen kuvio k/k 50
- ø15, kolmiomainen kuvio k/k 50
- ø20, kolmiomainen kuvio k/k 60
Myös muita vaihtoehtoja voidaan toimittaa.

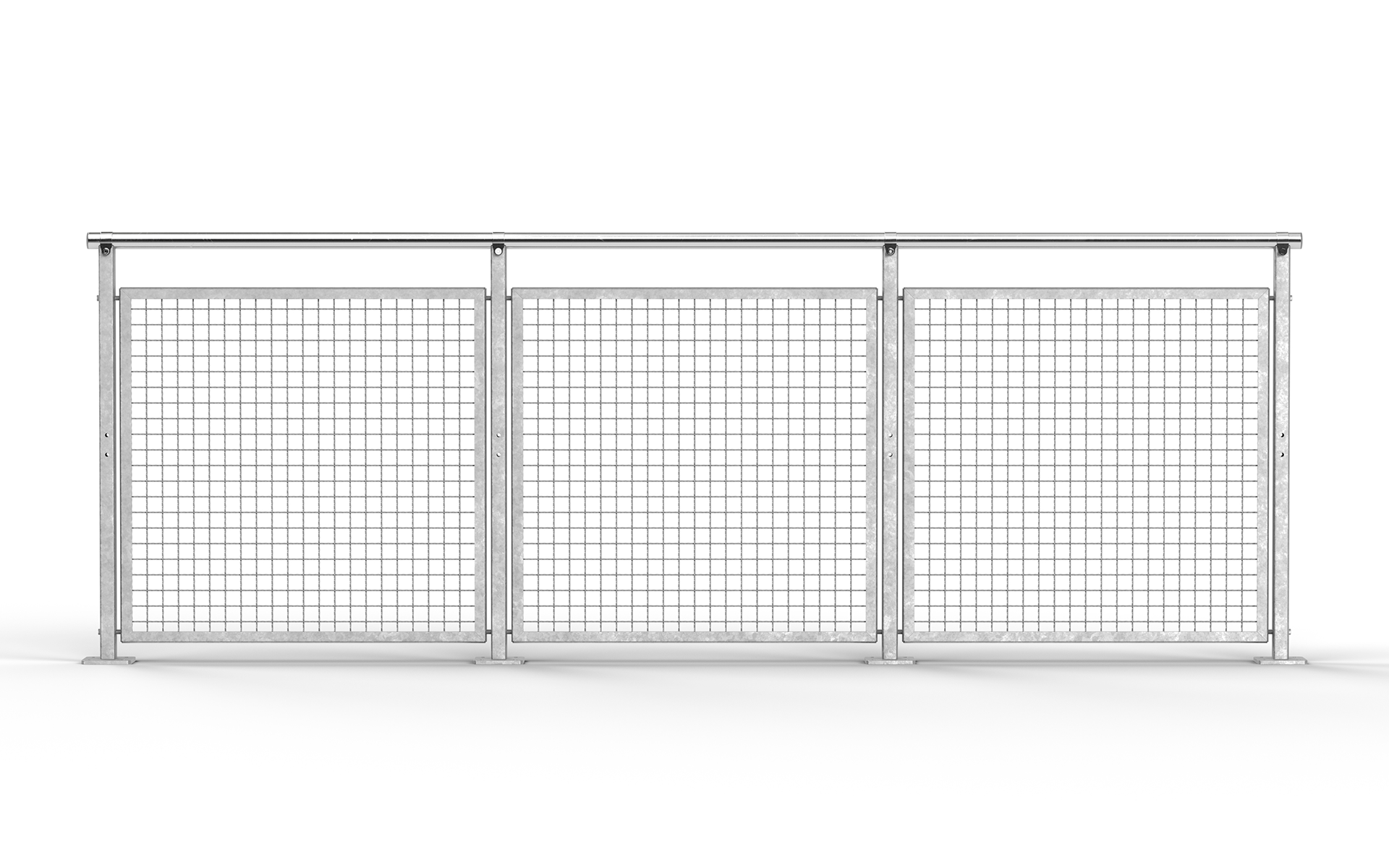

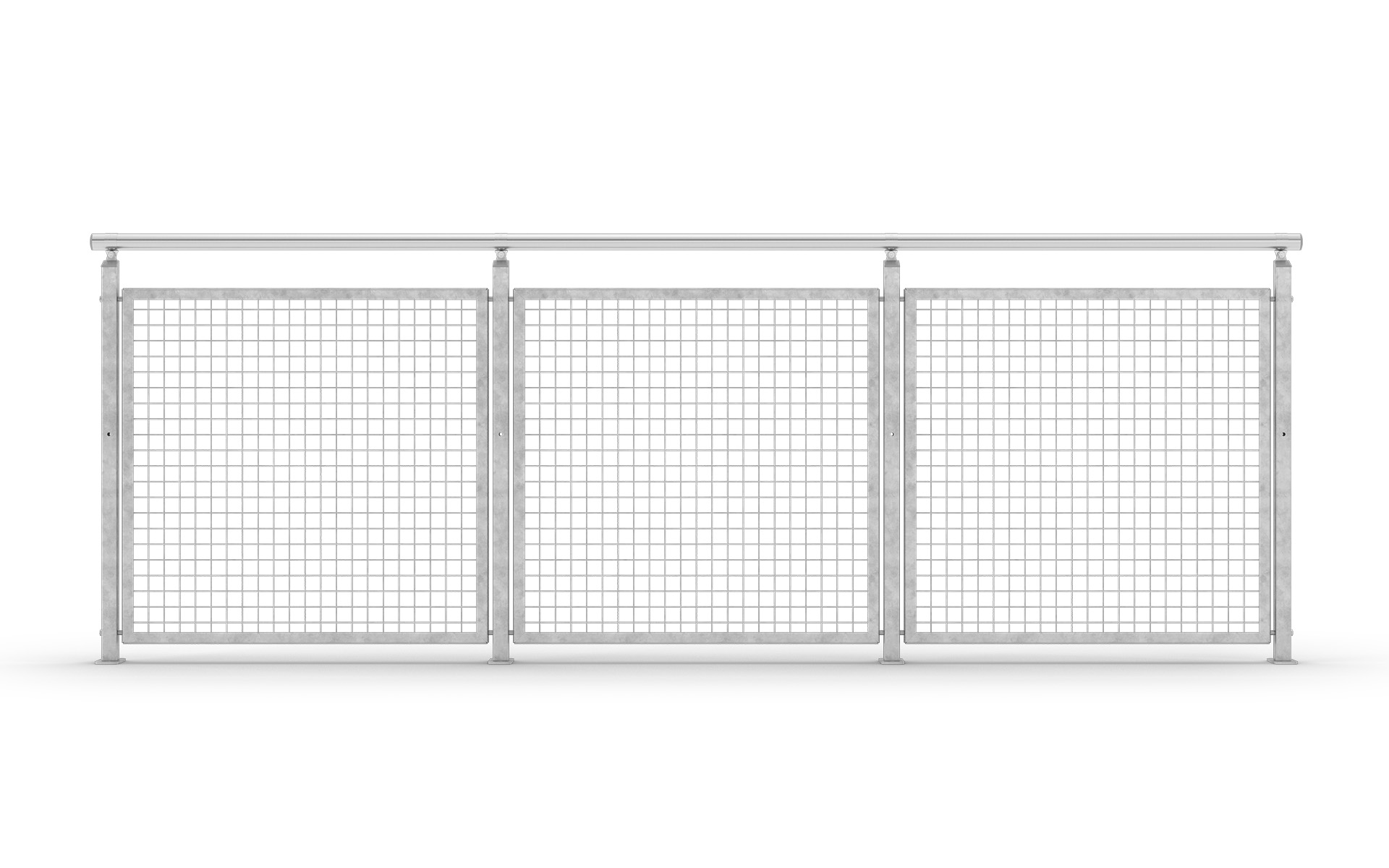

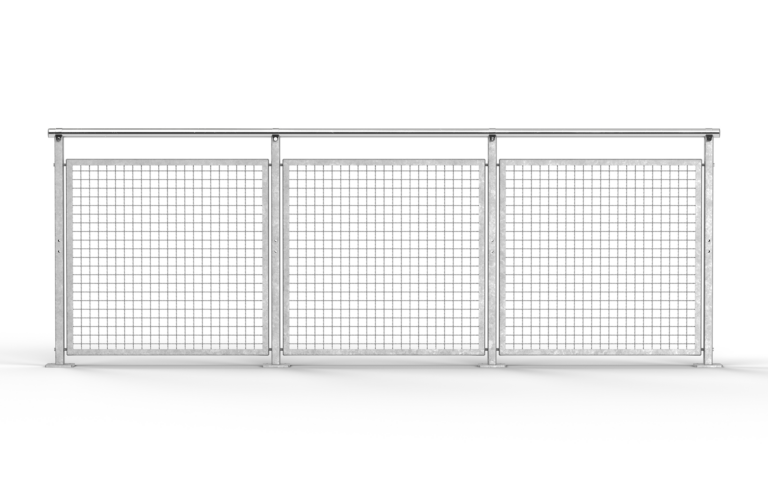

Kudottu verkko, vakiosilmäkoko 40 x 40 mm. Myös silmäkoko 30 x 30 voidaan toimittaa.

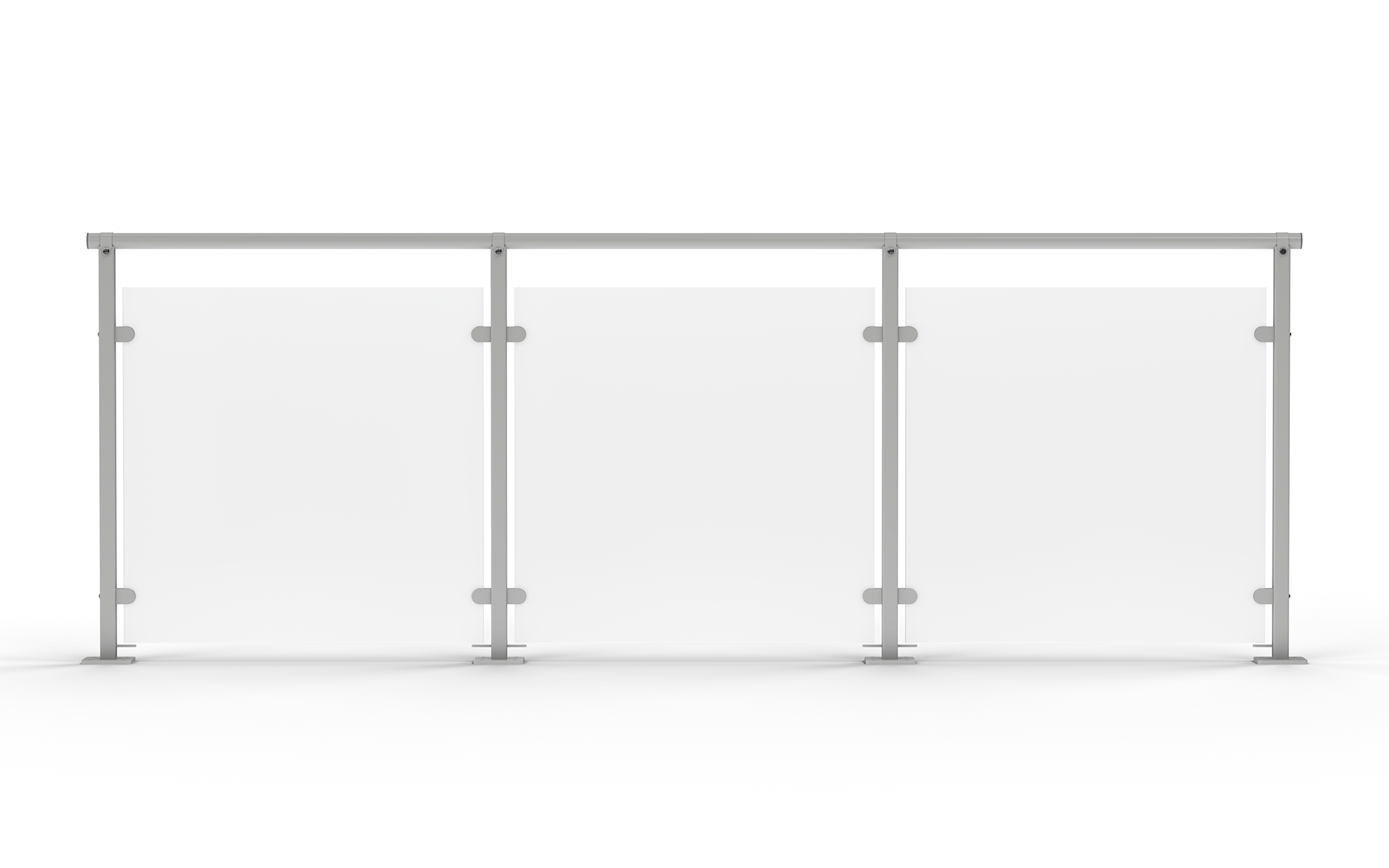

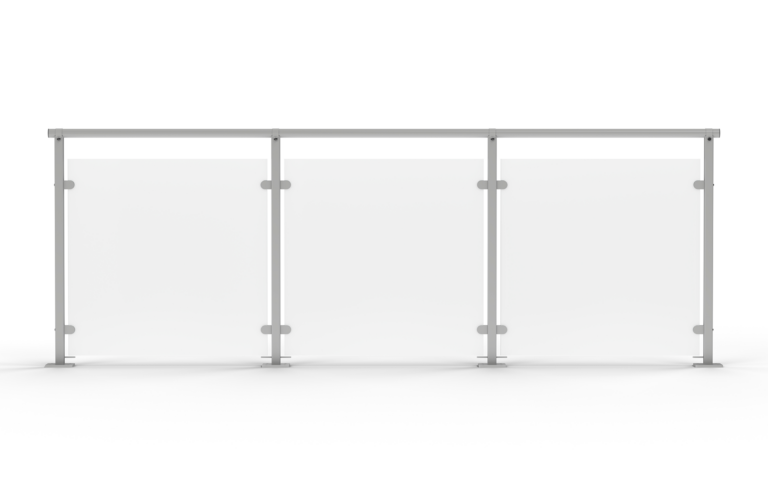

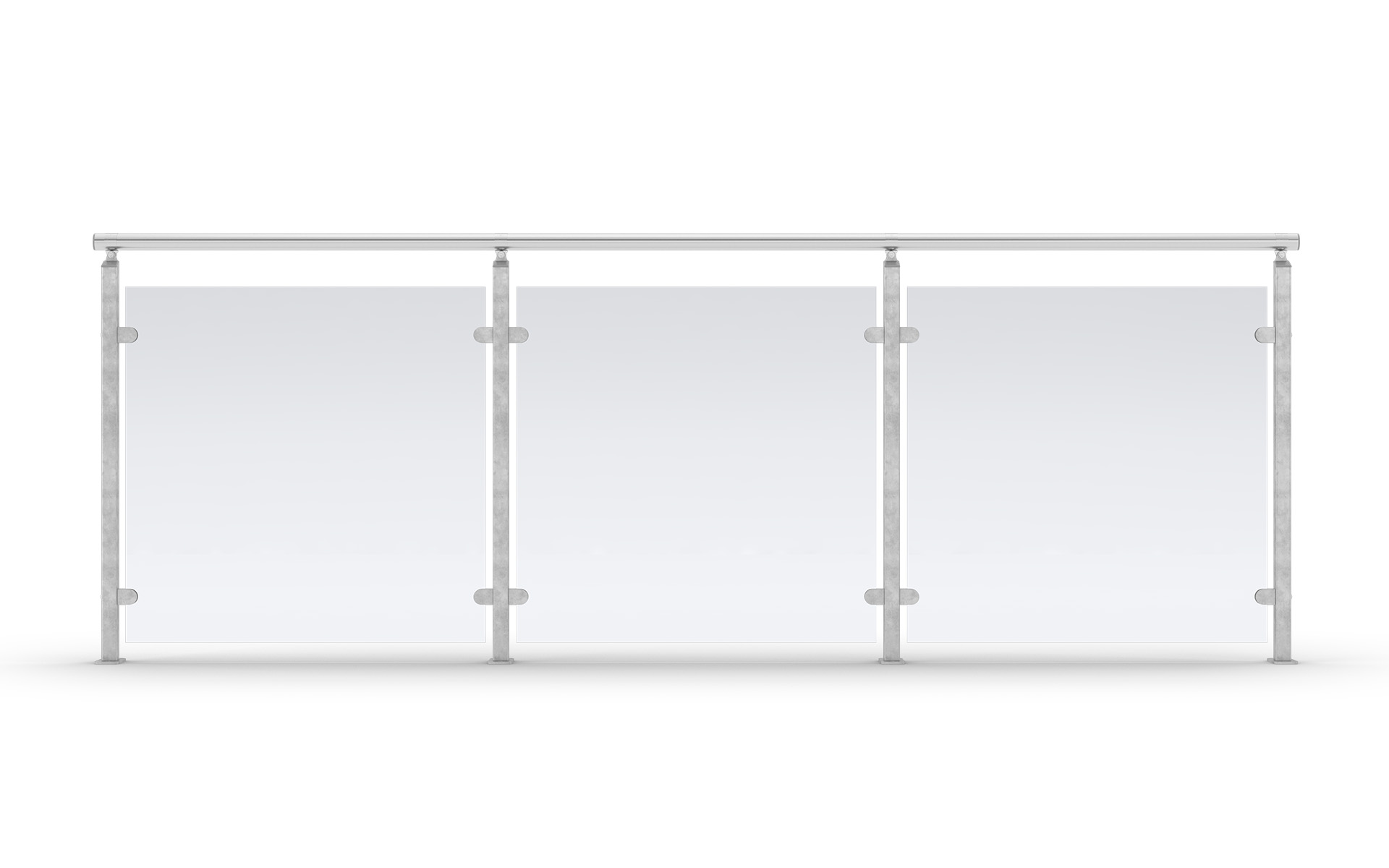

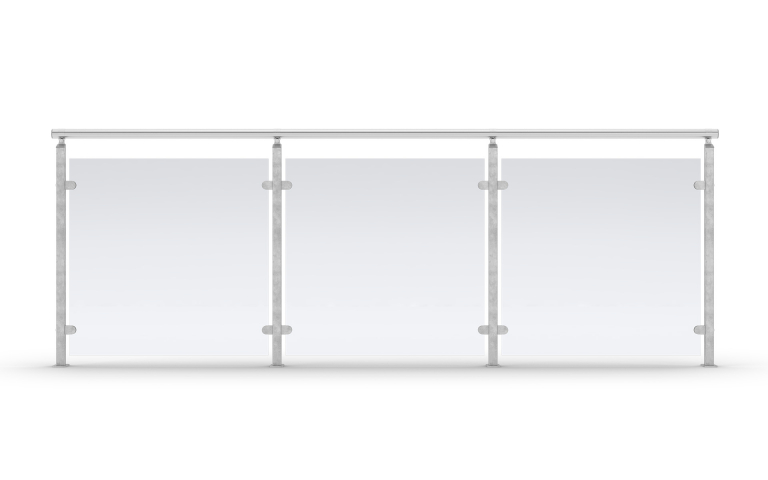

Lamellilasi 8 mm (4+4) sis. kalvon. Hienoksi hiottu reuna. Puristuskiinnikkeet kaidetolppiin.
Video elementtikaiteen asennuksesta
Käsijohde
Käsijohteet valmistetaan vakiona ruostumattomasta Ø 42 mm teräsputkesta. Puisissa käsijohteissa vakiona on ø 50 mm.
Vuodesta 2003 alkaen olemme käyttäneet elementtikaiteissamme ruostumattomia käsijohteita.
Tästä on tiettyjä etuja asiakkaille, muun muassa kauniimpi tuote ja laadukas ulkonäkö. Nykyaikaisten tuotantolaitostemme ansiosta ruostumattomia käsijohteita on saatavana myös nopeisiin toimituksiin.
Vuosien kokemus, todistettu menetelmä ja suotuisa anodin ja katodin välinen suhde, jossa tulokset eivät osoita ruostetta, varmistavat meille sen, että kuumasinkityn ja ruostumattoman teräksen välinen suhde ei aiheuta korroosiota.
