JALKASÄLEIKÖT

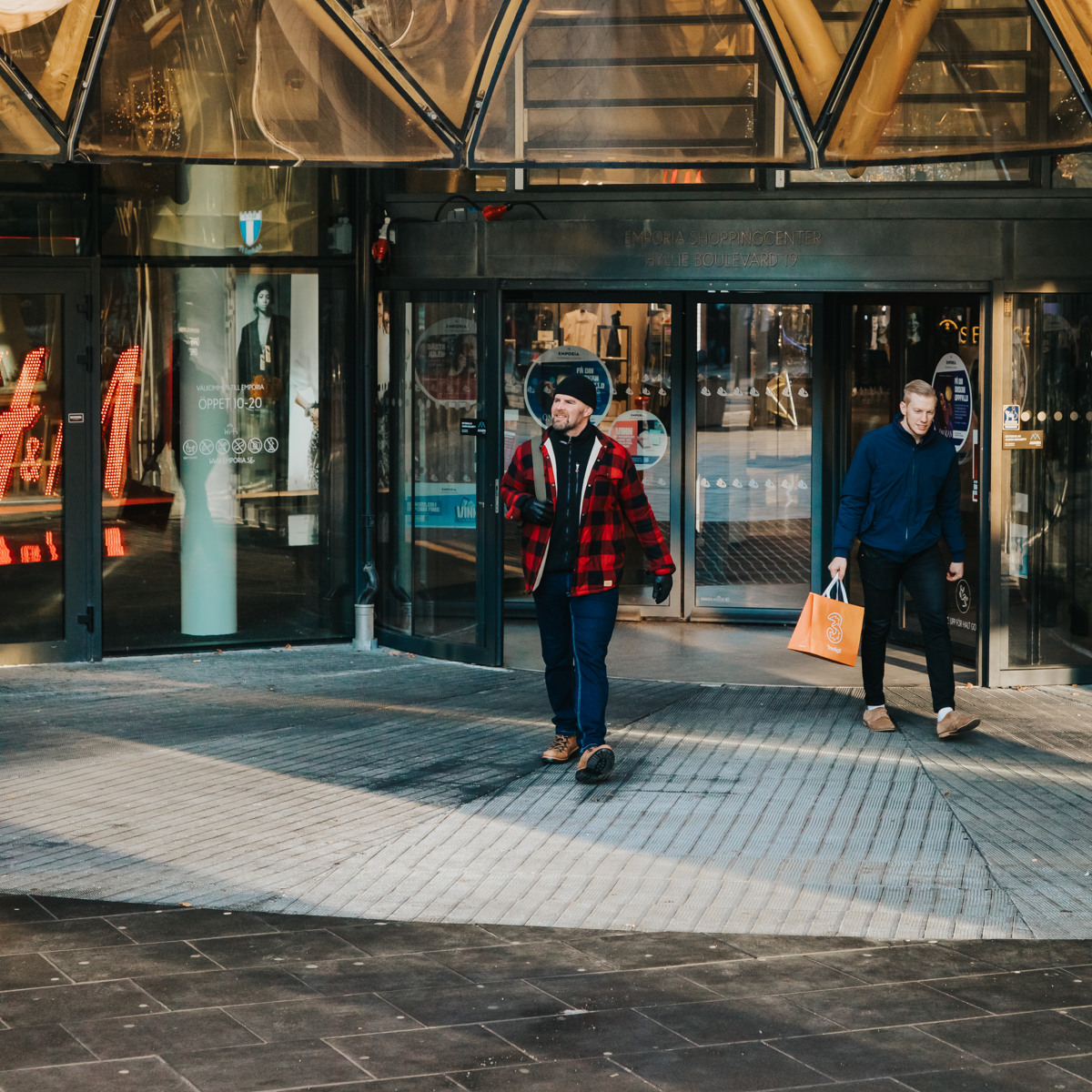

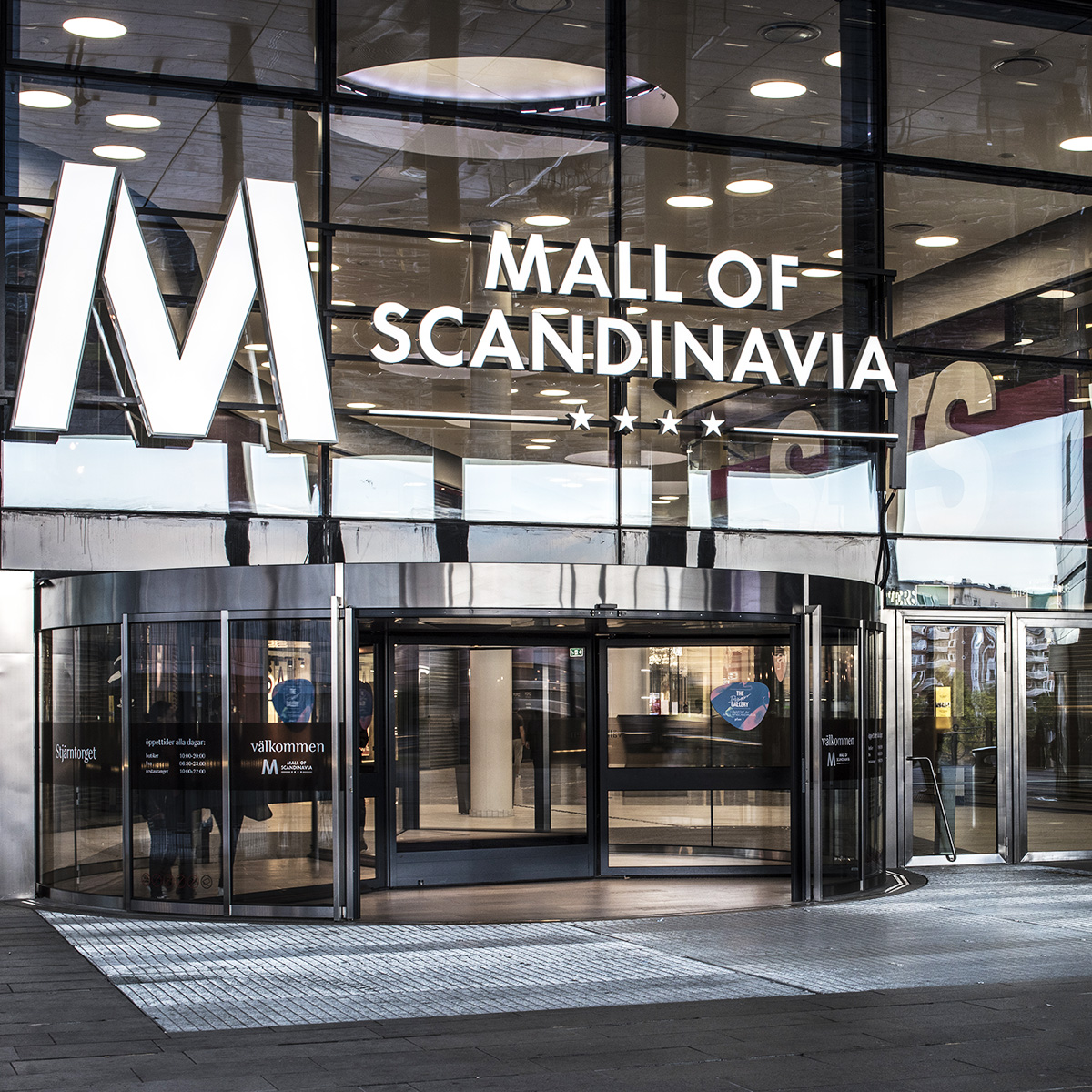

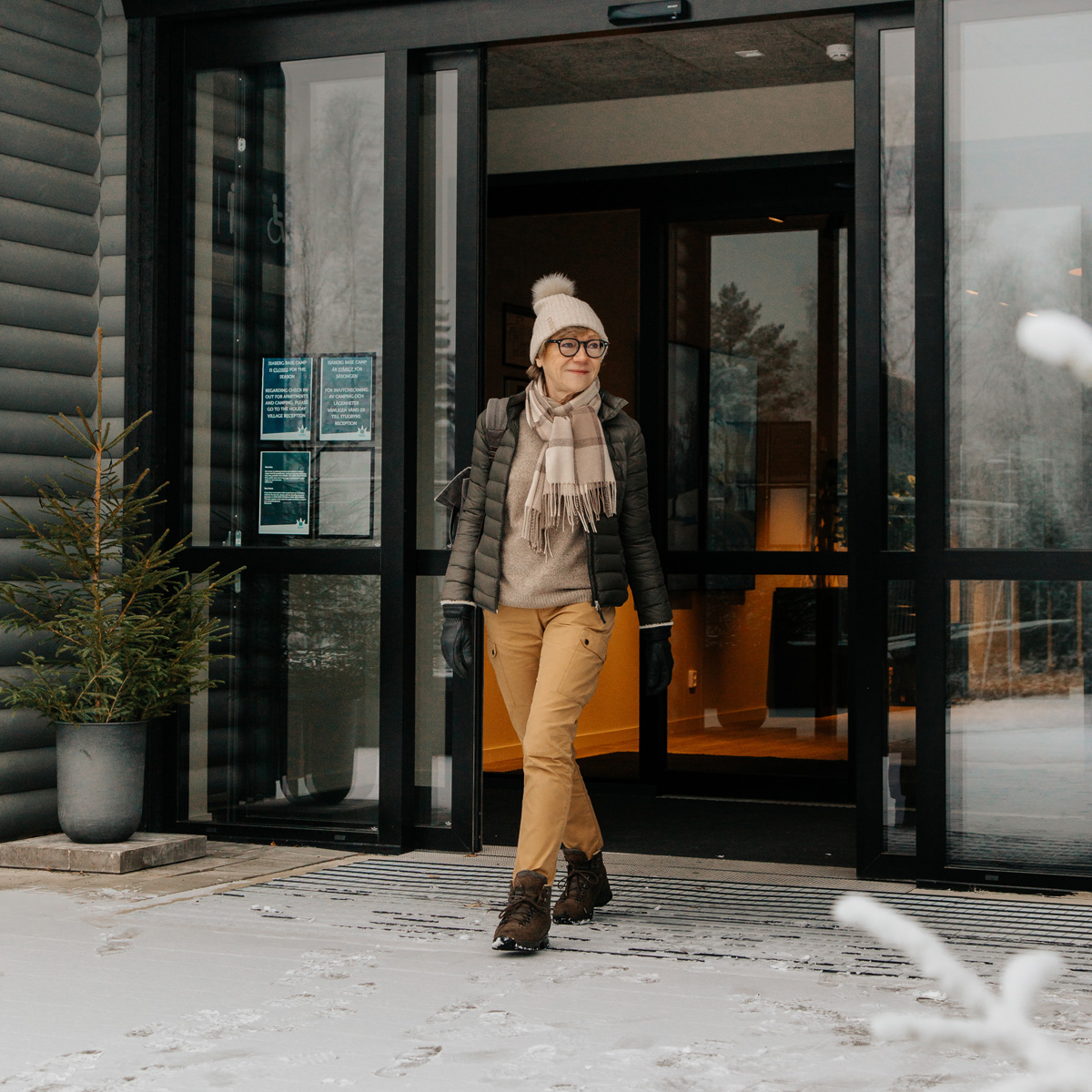

Tarjoamme ritilöitä kaikenlaisiin sisäänkäynteihin ostoskeskusten suurista sisäänkäynneistä pienten kiinteistöjen oviaukkoihin.
Jalkasäleikköjä valmistetaan erilaisina versioina. Vaihtoehdot ovat puristehitsattu jalkasäleikkö, tyypin A jalkasäleikkö ja tyypin AR1 jalkasäleikkö sekä hammastettu säleikkö. Jalkasäleiköiden varastokoot voidaan toimittaa saman tien varastosta. Tämä helpottaa suunnittelua ja ritilöiden käsittelyä. Valmistamme myös mittatilaustyönä tehtäviä jalkasäleikköjä asiakkaan toiveiden mukaisesti.
Asennuskehykset ja vapaasti seisovat kehykset
Welandilla on laaja valikoima asennuskehyksiä ja vapaasti seisovia kehyksiä jalkasäleikköihin. L-profiilista valmistetut valmiit asennuskehykset on helppo asentaa, ne voidaan tilata irto-osina tai yhteenhitsattuina kokonaisuuksina. Nämä kehykset ovat varastotuotteita, jotka voidaan toimittaa välittömästi.
Z-profiiliasennuskehyksistä on saatavana useita vakiokokoja, ja ne sopivat hyvin yhteen varastojalkasäleikköjemme kanssa. Tämä malli on kokonaisratkaisu, joka sopii hyvin suurempiin sisäänkäynteihin.

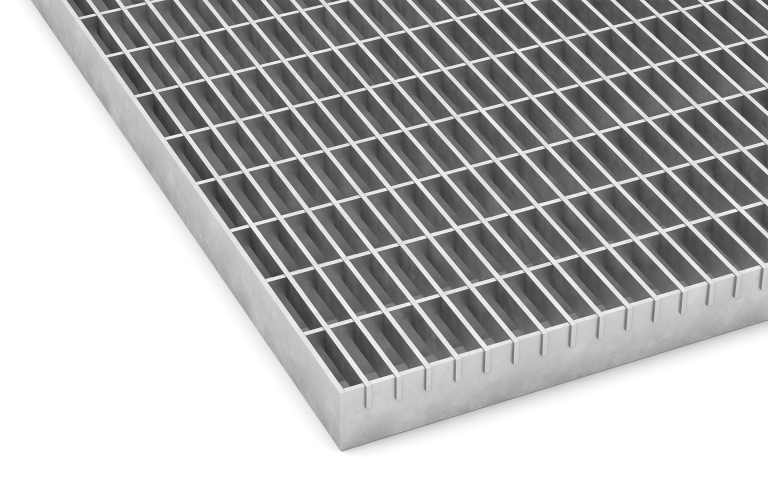

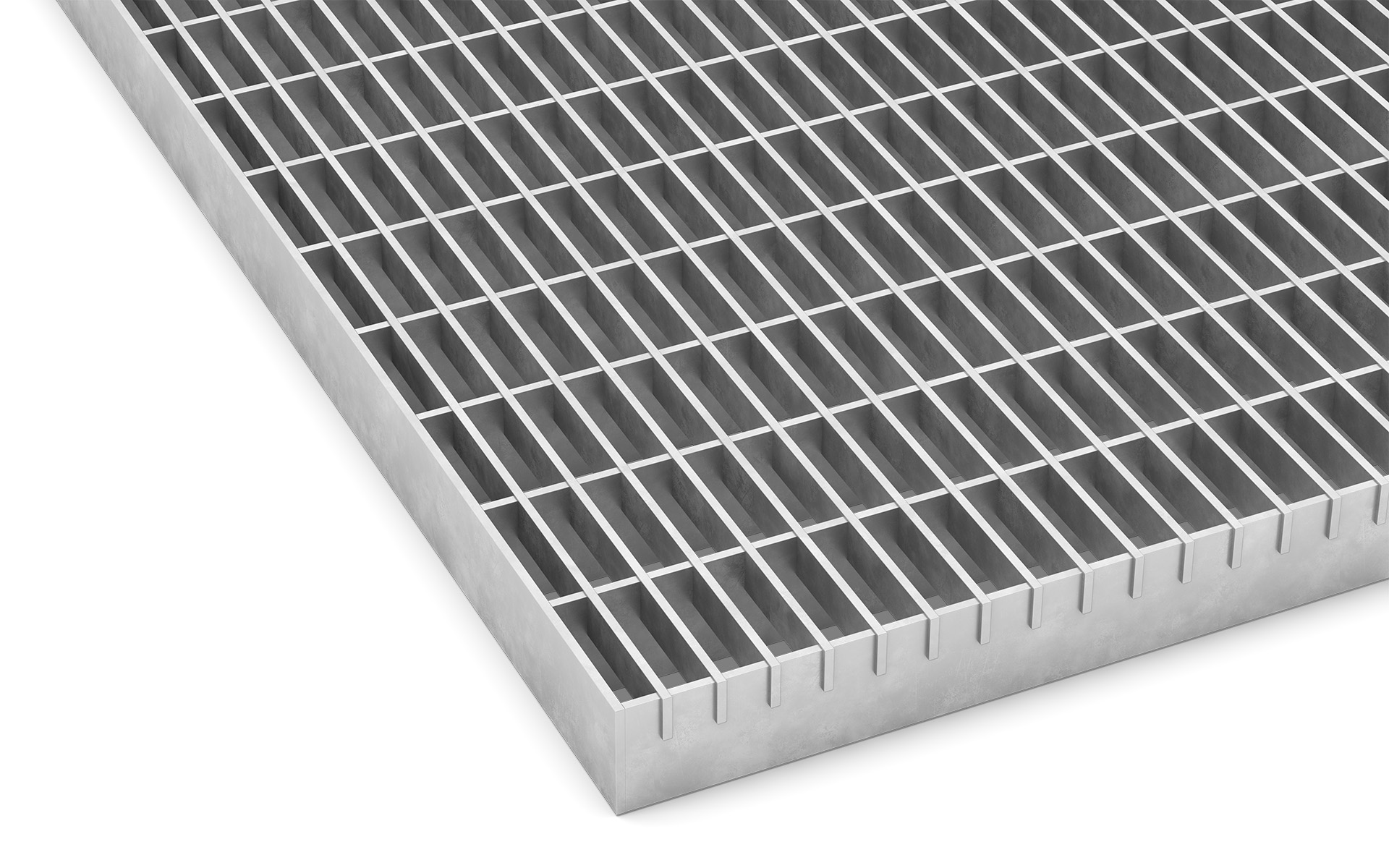

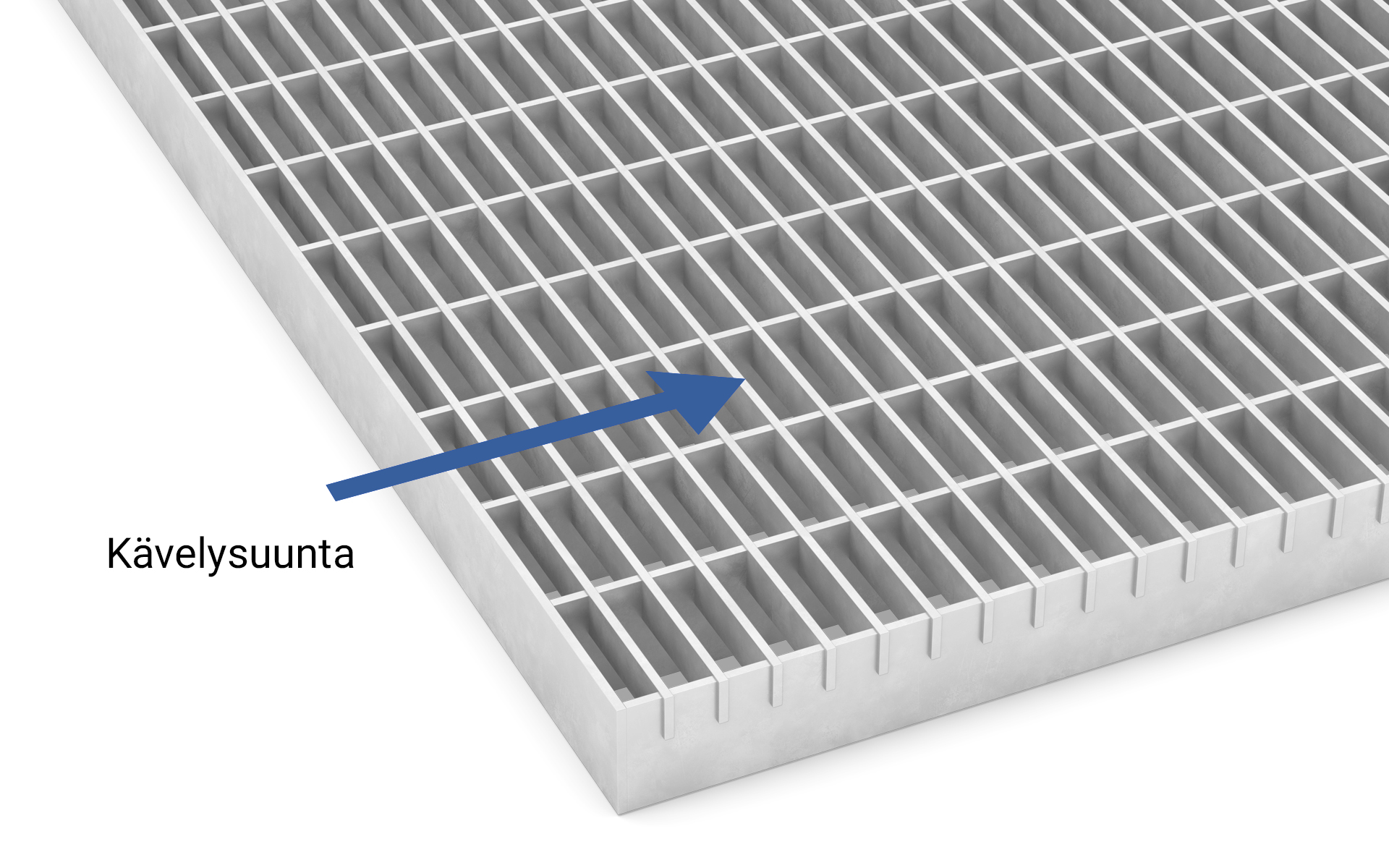

Jalkasäleikkö A33x11
Jalkasäleikkö valmistetaan ristikkäin asetetuista lattateräksistä. Varastosta löytyy useita kokoja. Valmistetaan myös mittatilaustyönä. Varastokokoihimme on myös niihin kuuluvia kehyksiä.
Silmäkoko: k/k 33 x 11 mm.
Korkeus: 25 mm
Reunateräs: 25 x 2 mm
Kantoteräksen pituus (P) = Kantava mitta
| Nimike | Koko PxL mm | Tuotenro | Varastotuote |
|---|---|---|---|
| A33x11 | 300 x 600 | AD331125203060 | |
| A33x11 | 400 x 600 | AD331125204060 | |
| A33x11 | 400 x 700 | AD331125204070 | |
| A33x11 | 500 x 700 | AD331125205070 | |
| A33x11 | 500 x 800 | AD331125205080 | |
| A33x11 | 500 x 900 | AD331125205090 | |
| A33x11 | 500 x 1000 | AD331125205100 | |
| A33x11 | 600 x 800 | AD331125206080 | |
| A33x11 | 600 x 900 | AD331125206090 | |
| A33x11 | 600 x 1000 | AD331125206100 | |
| A33x11 | 600 x 1200 | AD331125206120 | |
| A33x11 | 700 x 900 | AD331125207090 | |
| A33x11 | 700 x 1000 | AD331125207100 | |
| A33x11 | 700 x 1200 | AD331125207120 | |
| A33x11 | 800 x 1000 | AD331125208100 | |
| A33x11 | 800 x 1200 | AD331125208120 | |
| A33x11 | 1000 x 1000 | AD331125210100 | |
| A33x11 | 1000 x 1200 | AD331125210120 |
Silmäkoko k/k 33 x 11 mm.
Korkeus: 25 mm & 30 mm
Reunateräs: 25 x 2 mm, 30 x 2 mm, 25 x 3 mm & 30 x 3 mm
Kantoteräksen pituus (P) = Kantava mitta
Pintakäsittely: Ruostumaton 1.4420
| Nimike | Kantoteräksen (mm) | Pintakäsittely | Tuotenro |
|---|---|---|---|
| A33x11 | 25/2 | Käsittelemätön | AD331125202 |
| A33x11 | 25/2 | Peitattu | AD331125232 |
| A33x11 | 30/2 | Käsittelemätön | AD331130202 |
| A33x11 | 30/2 | Peitattu | AD331130232 |
| A33x11 | 25/3 | Käsittelemätön | AD331125302 |
| A33x11 | 25/3 | Peitattu | AD331125332 |
| A33x11 | 30/3 | Käsittelemätön | AD331130302 |
| A33x11 | 30/3 | Peitattu | AD331130332 |

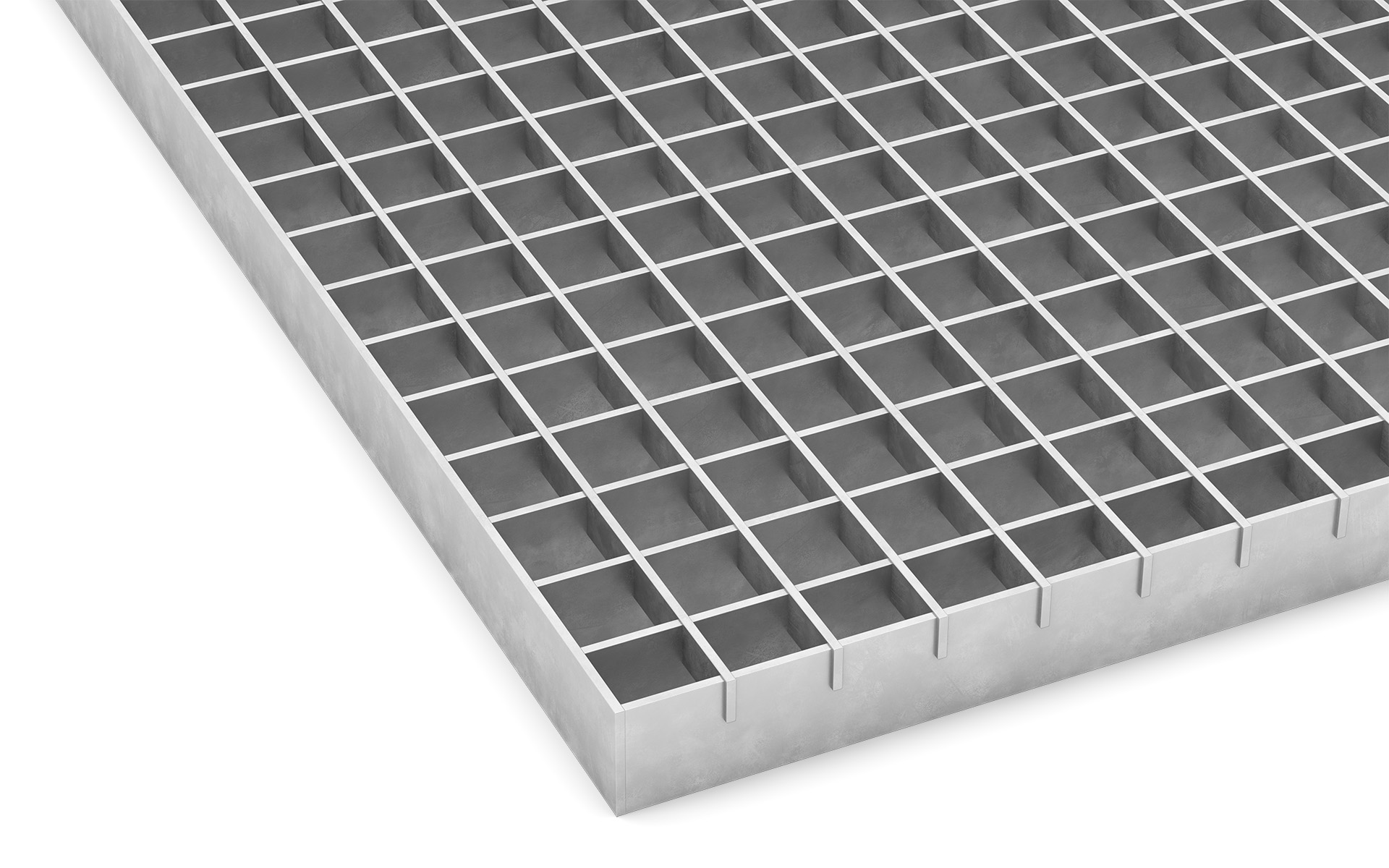

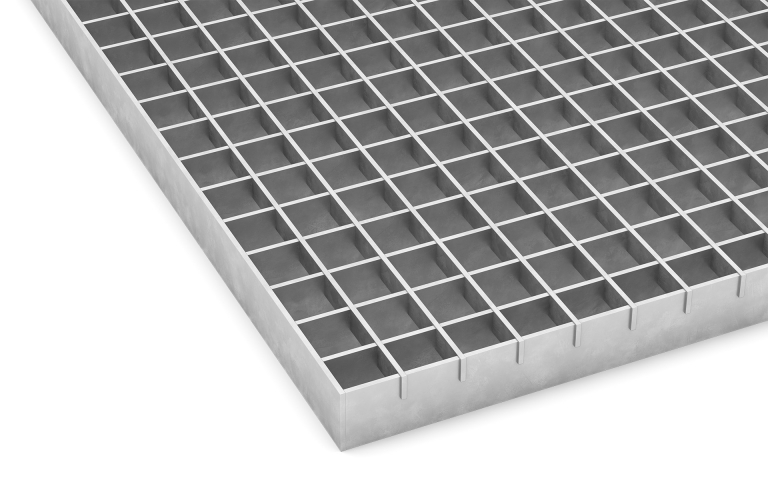

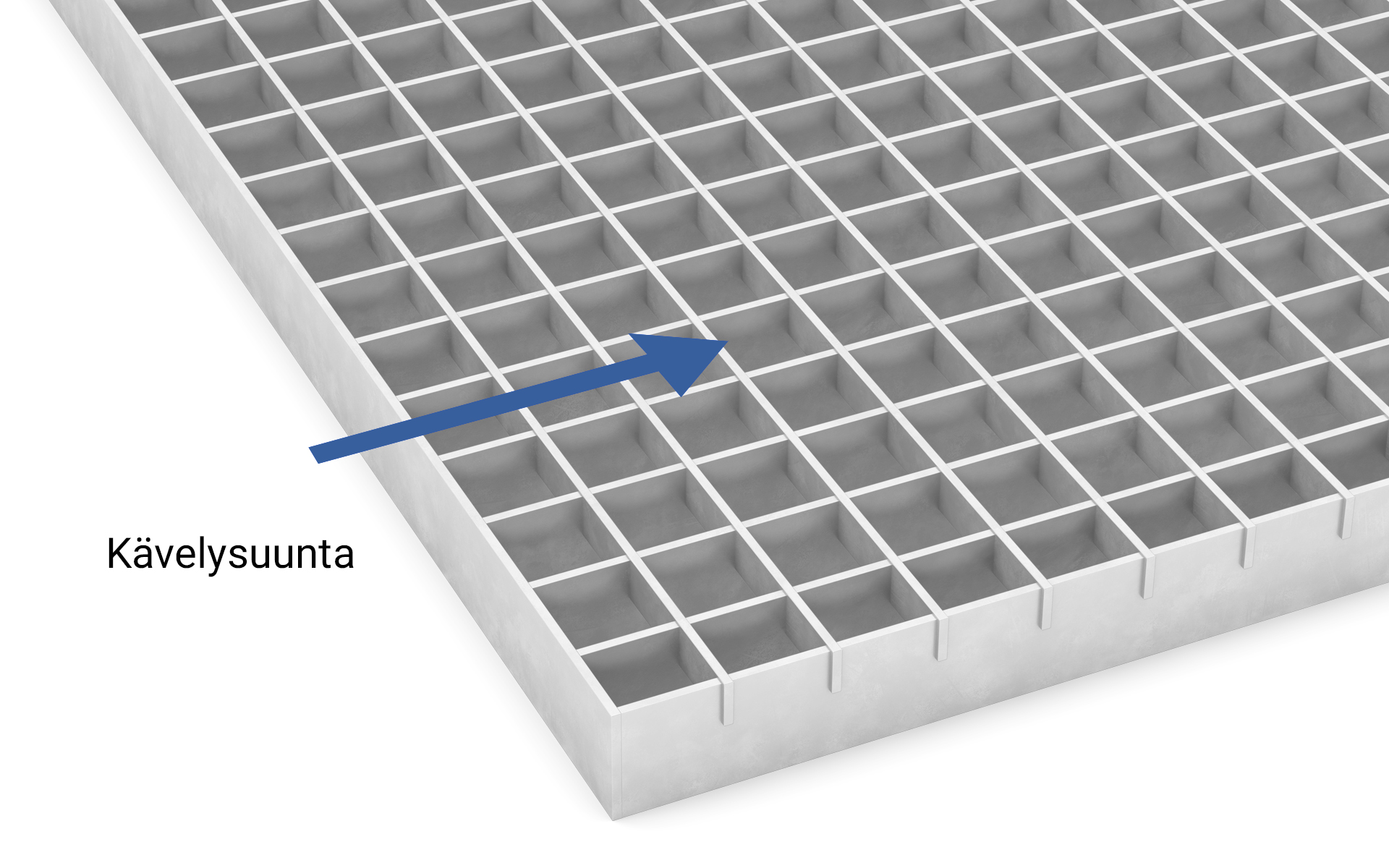

Jalkasäleikkö A22x22
Jalkasäleikkö valmistetaan ristikkäin asetetuista lattateräksistä. Varastosta löytyy useita kokoja. Valmistetaan myös mittatilaustyönä. Varastokokoihimme on myös niihin kuuluvia kehyksiä.
Silmäkoko: k/k 22 x 22 mm
Korkeus: 25 mm
Reunateräs: 25 x 2 mm
Kantoteräksen pituus (P) = Kantava mitta
| Nimike | Koko PxL mm | Tuotenro | Varastotuote |
|---|---|---|---|
| A22x22 | 300 x 600 | AD222225203060 | |
| A22x22 | 400 x 600 | AD222225204060 | |
| A22x22 | 400 x 700 | AD222225204070 | |
| A22x22 | 500 x 700 | AD222225205070 | |
| A22x22 | 500 x 800 | AD222225205080 | |
| A22x22 | 500 x 900 | AD222225205090 | |
| A22x22 | 500 x 1000 | AD222225205100 | |
| A22x22 | 600 x 800 | AD222225206080 | |
| A22x22 | 600 x 900 | AD222225206090 | |
| A22x22 | 600 x 1000 | AD222225206100 | |
| A22x22 | 600 x 1200 | AD222225206120 | |
| A22x22 | 700 x 900 | AD222225207090 | |
| A22x22 | 700 x 1000 | AD222225207100 | |
| A22x22 | 700 x 1200 | AD222225207120 | |
| A22x22 | 800 x 1000 | AD222225208100 | |
| A22x22 | 800 x 1200 | AD222225208120 | |
| A22x22 | 1000 x 1000 | AD222225210100 | |
| A22x22 | 1000 x 1200 | AD222225210120 |
Silmäkoko: k/k 22 x 22 mm
Korkeus: 25 mm & 30 mm
Reunateräs: 25 x 2 mm, 30 x 2 mm, 25 x 3 mm & 30 x 3 mm
Kantoteräksen pituus (P) = Kantava mitta
Pintakäsittely: Ruostumaton 1.4420
| Nimike | Kantoteräksen (mm) | Pintakäsittely | Tuotenro |
|---|---|---|---|
| A22x22 | 25/2 | Käsittelemätön | AD222225202 |
| A22x22 | 25/2 | Peitattu | AD222225232 |
| A22x22 | 30/2 | Käsittelemätön | AD222230202 |
| A22x22 | 30/2 | Peitattu | AD222230232 |
| A22x22 | 25/3 | Käsittelemätön | AD222225302 |
| A22x22 | 25/3 | Peitattu | AD222225332 |
| A22x22 | 30/3 | Käsittelemätön | AD222230302 |
| A22x22 | 30/3 | Peitattu | AD222230332 |

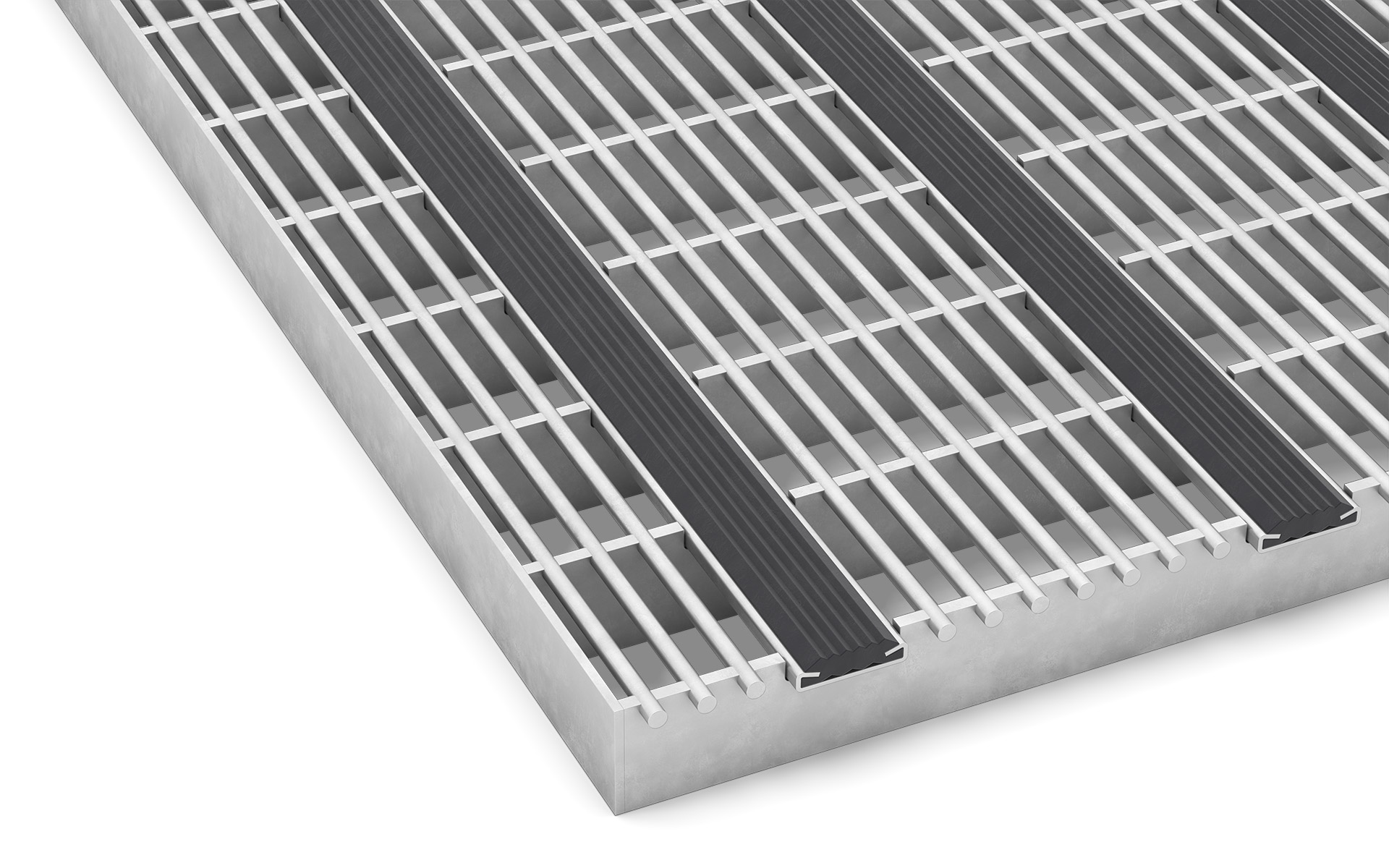

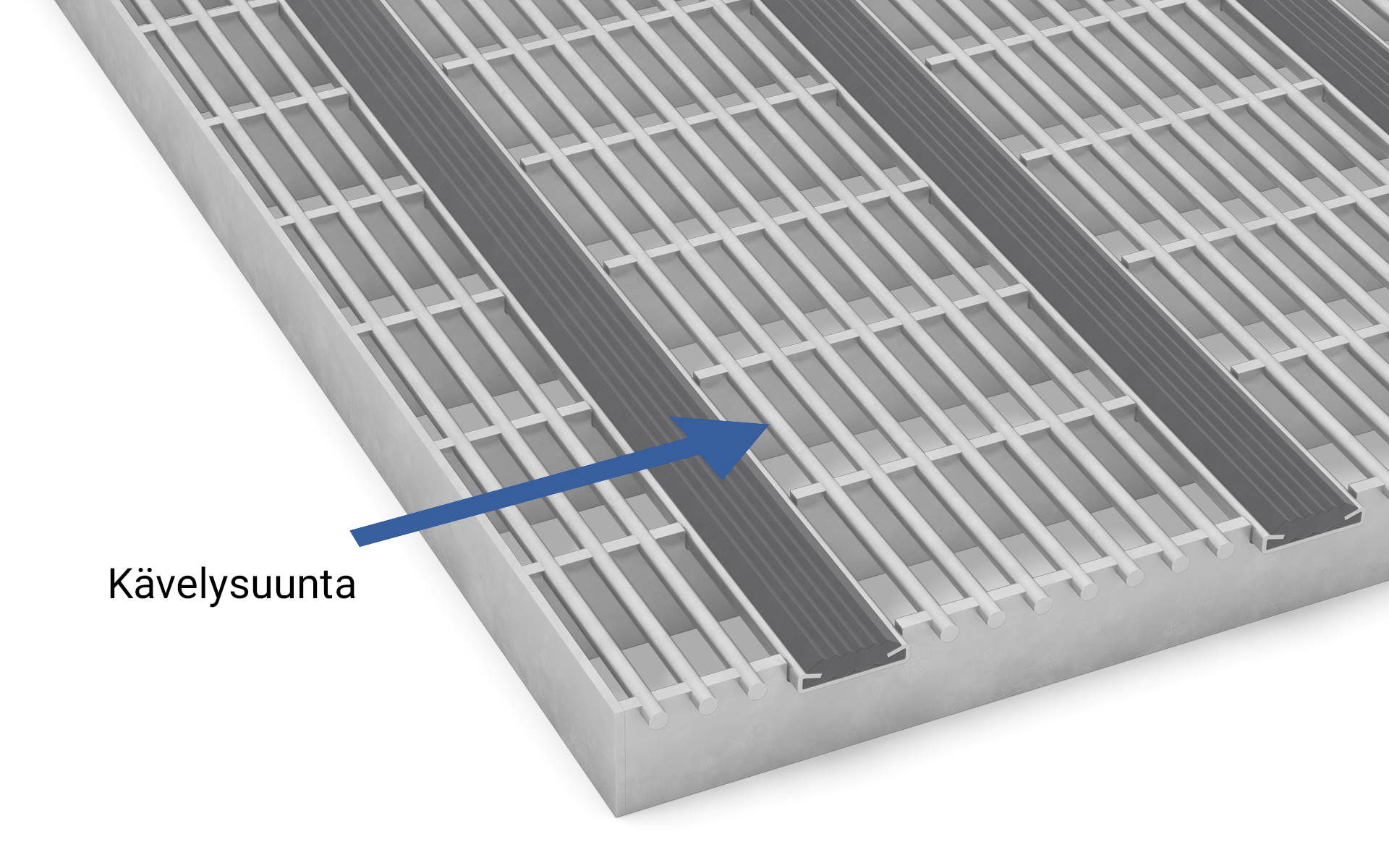

AR1-25 – varustettuna kumisella uritetulla liukuestelistalla
tsekantava sisäänkäyntiritilä kuumasinkitystä teräksestä. Soveltuu hyvin, jos silmäkoon ja suunnittelun suhteen on korkeita vaatimuksia.
Jalkasäleikkö on valmistettu 3 mm:n lattateräksistä ja varustettu Ø 4 mm:n pyöröteräksillä, jotka muodostavat pienisilmäisen kuvion. Varastosta löytyy useita kokoja. Valmistetaan myös mittatilaustyönä. Varastokokoihimme on myös niihin kuuluvia kehyksiä.
Silmäkoko: k/k 45 x 10 mm
Kantoteräksen: 25 x 3 mm
Reunateräs: 25 x 3 mm
Pyörötanko: Ø 4 mm
Kantoteräksen pituus (P) = Kantava mitta
| Nimike | Kantoteräksen (mm) | Pintakäsittely | Tuotenro |
|---|---|---|---|
| AR1 | 490 x 790 | AR0125349792 | |
| AR1 | 490 x 990 | AR0125349992 | |
| AR1 | 590 x 790 | AR0125359792 | |
| AR1 | 590 x 990 | AR0125359992 | |
| AR1 | 790 x 990 | AR0125379992 |

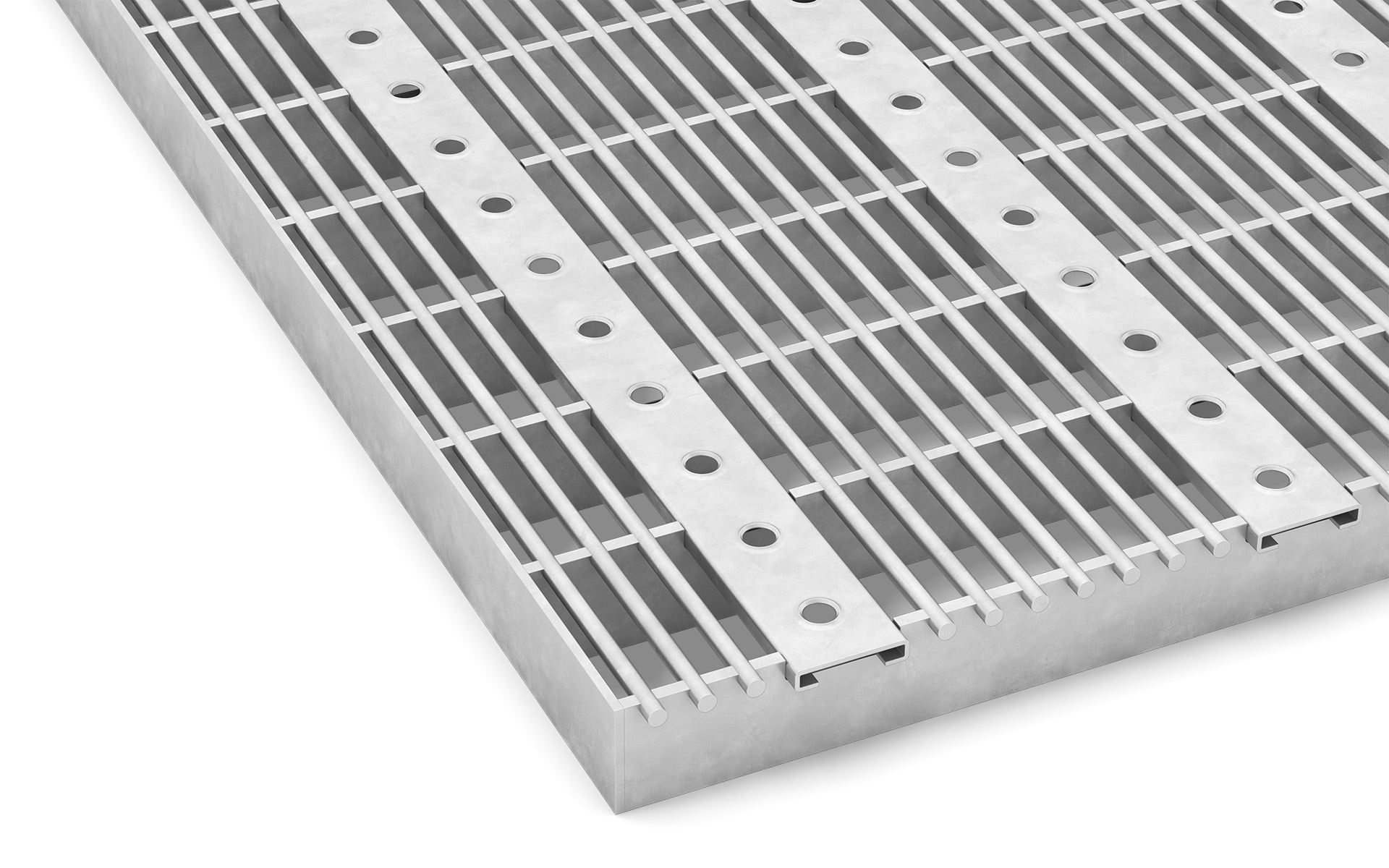

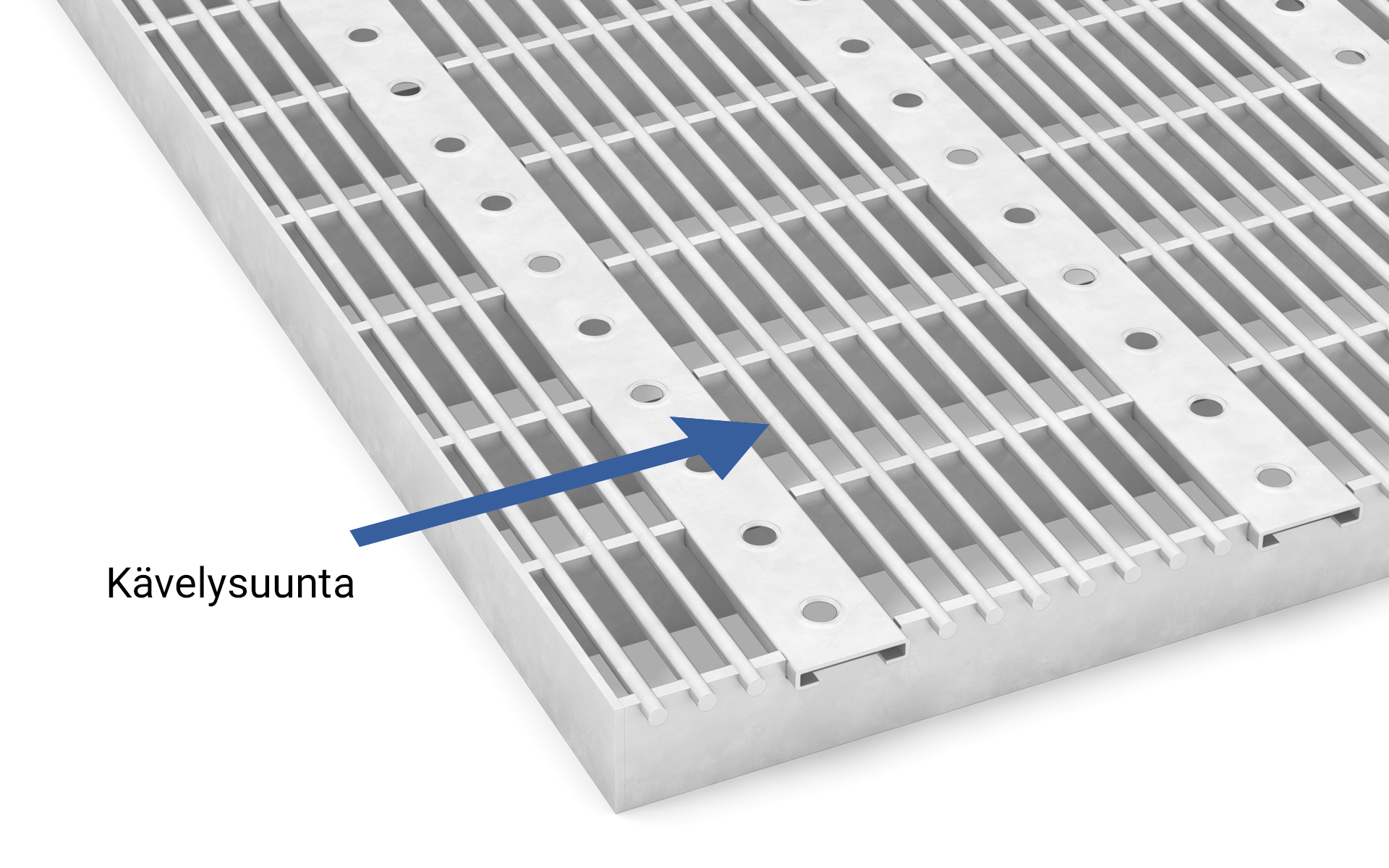

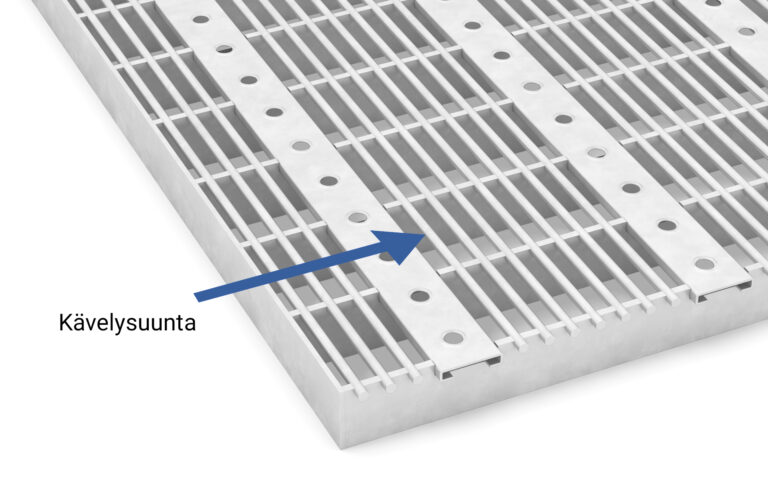

AR1-25 – varustettuna stanssatuista teräsprofiileista valmistetulla kaavinlistalla
Itsekantava sisäänkäyntiritilä kuumasinkitystä teräksestä. Soveltuu hyvin, jos silmäkoon ja suunnittelun suhteen on korkeita vaatimuksia.
Jalkasäleikkö on valmistettu 3 mm:n lattateräksistä ja varustettu Ø 4 mm:n pyöröteräksillä, jotka muodostavat pienisilmäisen kuvion.
Varastosta löytyy useita kokoja. Valmistetaan myös mittatilaustyönä.
Varastokokoihimme on myös niihin kuuluvia kehyksiä.
Silmäkoko: k/k 45 x 10 mm
Kantoteräksen: 25 x 3 mm
Reunateräs: 25 x 3 mm
Pyörötanko: Ø 4 mm
Kantoteräksen pituus (P) = Kantava mitta
| Nimike | Kantoteräksen (mm) | Pintakäsittely | Tuotenro |
|---|---|---|---|
| AR1 | 490 x 790 | AR0125349791 | |
| AR1 | 490 x 990 | AR0125349991 | |
| AR1 | 590 x 790 | AR0125359791 | |
| AR1 | 590 x 990 | AR0125359991 | |
| AR1 | 790 x 990 | AR0125379991 |

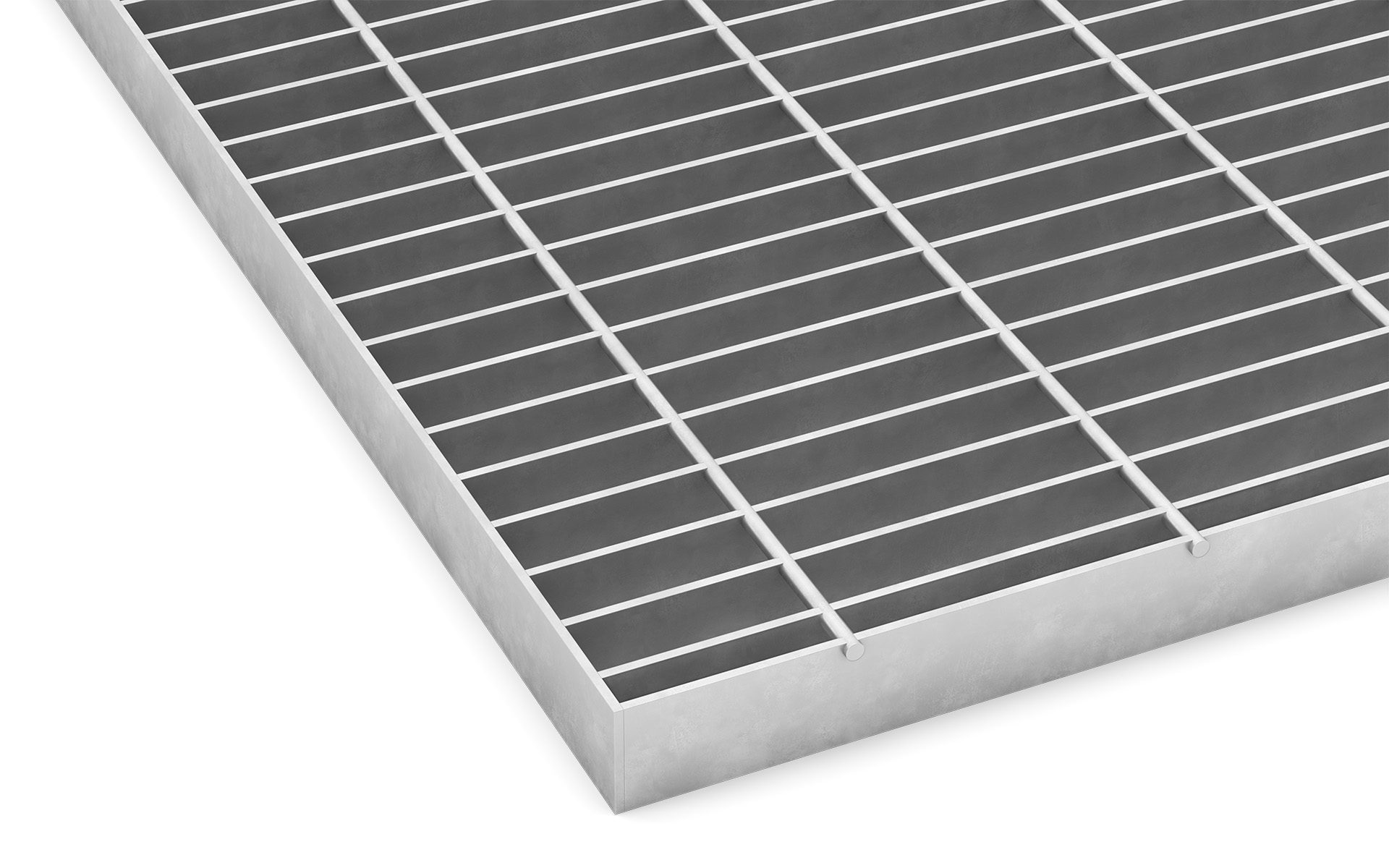

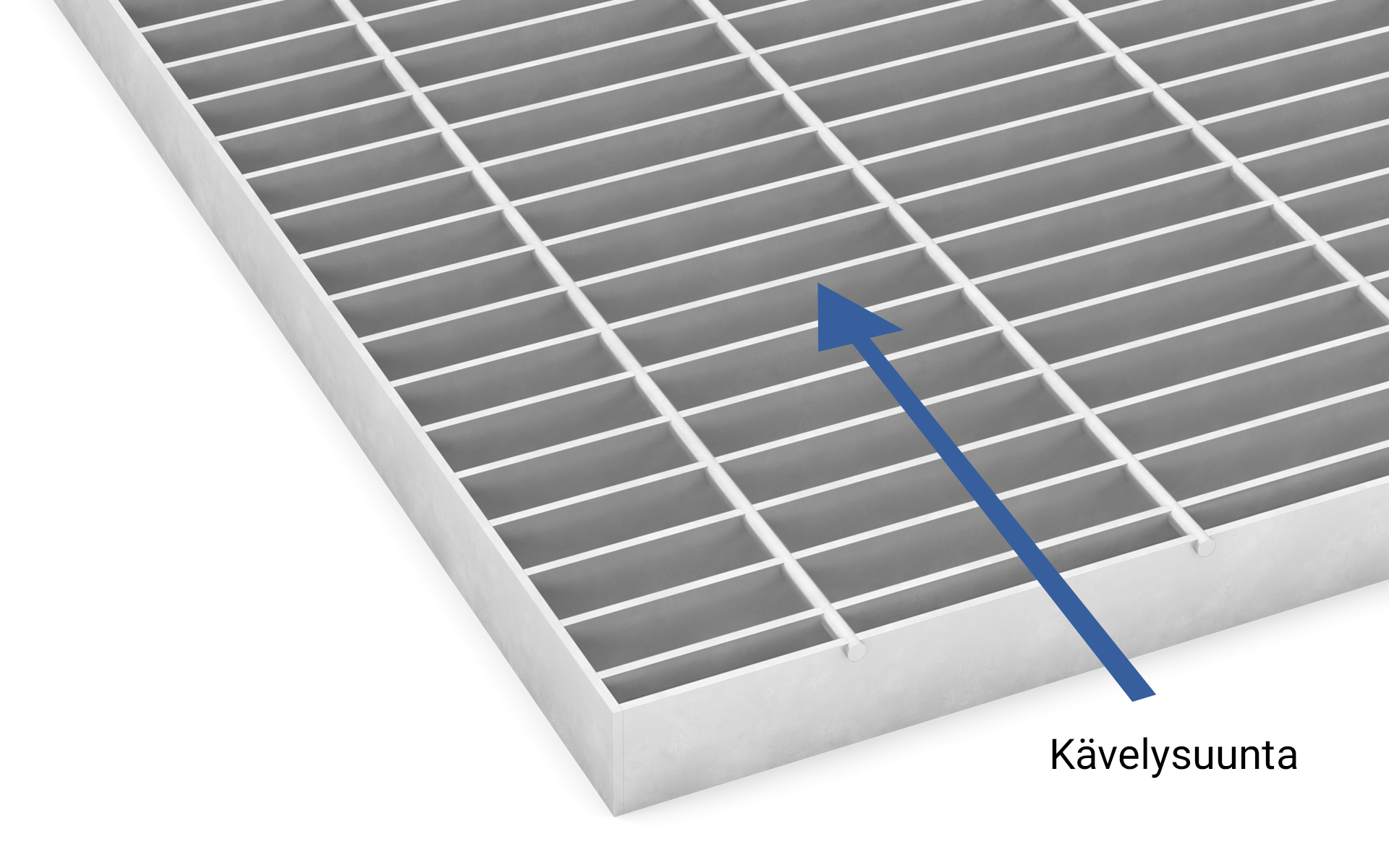

Jalkasäleikkö, puristehitsattu N6
Puristehitsatun jalkasäleikön rakenne on sama kuin perinteisen puristehitsatun ritilän. Jalkasäleiköissä silmäkoko on kuitenkin pienempi.
Tilaustuote ja valmistetaan mittatilaustyönä toiveittesi mukaisesti.
Jalkasäleiköt varustetaan reunateräksellä, joka on yhtä korkea kuin kantoteräkset.
Varastokokoihimme on myös niihin kuuluvia kehyksen sivuja ja kulmakappaleita.
Silmäkoko: k/k 17 x 75 mm
Pintakäsittely: Kuumasinkitty
| Nimike | Kantoteräksen (mm) | Pintakäsittely | Tuotenro |
|---|---|---|---|
| N6 | 500 x 1000 | N2520501001 | |
| N6 | 590 x 1000 | N2520591001 | |
| N6 | 600 x 1000 | N2520601001 | |
| N6 | 690 x 1000 | N2520691001 | |
| N6 | 700 x 1000 | N2520701001 | |
| N6 | 790 x 1000 | N2520791001 | |
| N6 | 800 x 1000 | N2520801001 | |
| N6 | 890 x 500 | N2520890501 | |
| N6 | 890 x 883 | N2520890881 | |
| N6 | 890 x 1000 | N2520891001 | |
| N6 | 900 x 1000 | N2520901001 | |
| N6 | 990 x 1000 | N2520991001 | |
| N6 | 1000 x 1000 | N2521001001 | |
| N6 | 1090 x 1000 | N2521091001 | |
| N6 | 1100 x 1000 | N2521101001 | |
| N6 | 1100 x 1100 | N2521101101 | |
| N6 | 1190 x 1000 | N2521191001 | |
| N6 | 1200 x 1000 | N2521201001 | |
| N6 | 1290 x 500 | N2521290501 | |
| N6 | 1290 x 883 | N2521290881 | |
| N6 | 1290 x 1000 | N2521291001 | |
| N6 | 1300 x 1000 | N2521301001 | |
| N6 | 1400 x 1000 | N2521401001 | |
| N6 | 1500 x 500 | N2521500501 | |
| N6 | 1500 x 1000 | N2521501001 |
Silmäkoko: k/k 17 x 75 mm
Pintakäsittely: Kuumasinkitty
| Nimike | Kantoteräksen (mm) | Pintakäsittely | Tuotenro |
|---|---|---|---|
| N6 | 500 x 1000 | N3020501001 | |
| N6 | 600 x 1000 | N3020601001 | |
| N6 | 700 x 1000 | N3020701001 | |
| N6 | 800 x 1000 | N3020801001 | |
| N6 | 900 x 1000 | N3020901001 | |
| N6 | 1000 x 1000 | N3021001001 | |
| N6 | 1100 x 1000 | N3021101001 | |
| N6 | 1200 x 1000 | N3021201001 | |
| N6 | 1300 x 1000 | N3021301001 | |
| N6 | 1400 x 1000 | N3021401001 | |
| N6 | 1500 x 1000 | N3021501001 | |
| N6 | 1600 x 1000 | N3021601001 | |
| N6 | 1700 x 1000 | N3021701001 |
Silmäkoko: k/k 17 x 75 mm
Pintakäsittely: Ruostumaton, haponkestävä 1.4420
| Nimike | Kantoteräksen korkeus (mm) | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| N6 RF | 25 | Käsittelemätön | ND06252021 | |
| N6 RF | 25 | Peitattu | ND06252321 |

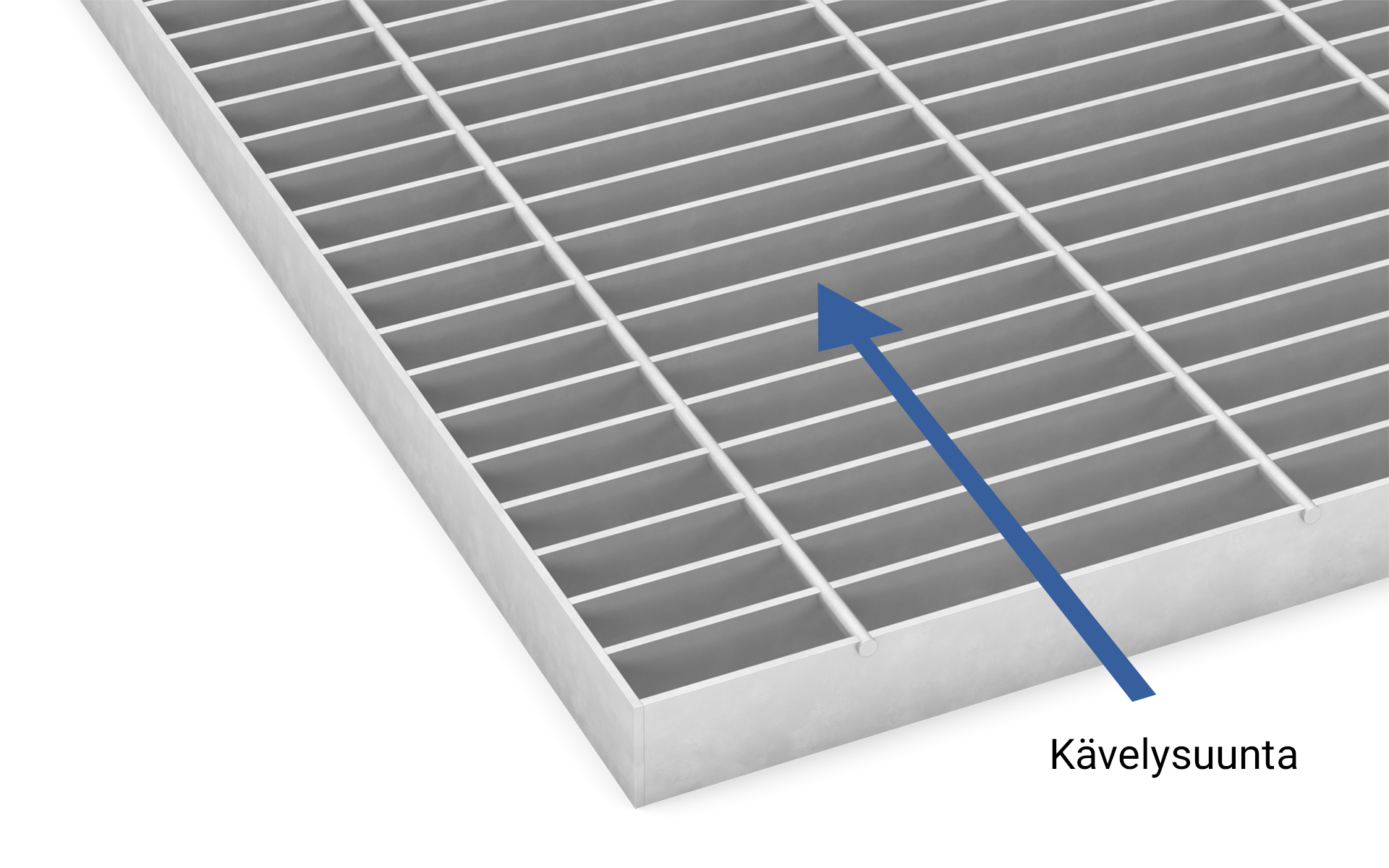

Jalkasäleikkö, puristehitsattu N9
Puristehitsatun jalkasäleikön rakenne on sama kuin perinteisen puristehitsatun ritilän. Jalkasäleiköissä silmäkoko on kuitenkin pienempi.
Tilaustuote ja valmistetaan mittatilaustyönä toiveittesi mukaisesti.
Jalkasäleiköt valmistetaan reunateräksellä.
Silmäkoko: k/k 17 x 100 mm
Pintakäsittely: Kuumasinkitty
| Nimike | Kantoteräksen korkeus (mm) | Silmäkoko k/k (mm) | Tuotenro |
|---|---|---|---|
| N9 | 20 | 17 x 100 | ND092031 |
| N9 | 25 | 17 x 100 | ND092531 |
| N9 | 30 | 17 x 100 | ND093031 |
| N9 | 35 | 16 x 100 | ND093531 |
| N9 | 40 | 16 x 100 | ND094031 |
| N9 | 50 | 16 x 100 | ND095031 |
Silmäkoko: k/k 17 x 100 mm
Pintakäsittely: Ruostumaton, haponkestävä 1.4420
| Nimike | Kantoteräksen korkeus (mm) | Silmäkoko (mm) | Tuotenro |
|---|---|---|---|
| N9 RF | 25 | 17 x 100 | ND09253321 |
Jalkasäleikkö, puristehitsattu N9-T – hammastetulla yläpinnalla
N9-T valmistetaan puristehitsatusta ritilästä. N9-T voidaan valmistaa myös korkeammilla kantoteräksillä, jolloin se on tilaustuote.
Silmäkoko: k/k 16 x 100mm
Kantoteräksen korkeus: 25 – 40 mm
Leveys: 1 000 mm
Pintakäsittely: kuumasinkitty ja käsittelemätön teräs
| Nimike | Kantoteräksen | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| N9-T | 25/3 | Käsittelemätön | NS09253 | |
| N9-T | 25/3 | Fzv | NS092531 | |
| N9-T | 30/3 | Käsittelemätön | NS09303 | |
| N9-T | 30/3 | Fzv | NS093031 | |
| N9-T | 35/3 | Käsittelemätön | NS09353 | |
| N9-T | 35/3 | Fzv | NS093531 | |
| N9-T | 40/3 | Käsittelemätön | NS09403 | |
| N9-T | 40/3 | Fzv | NS094031 |

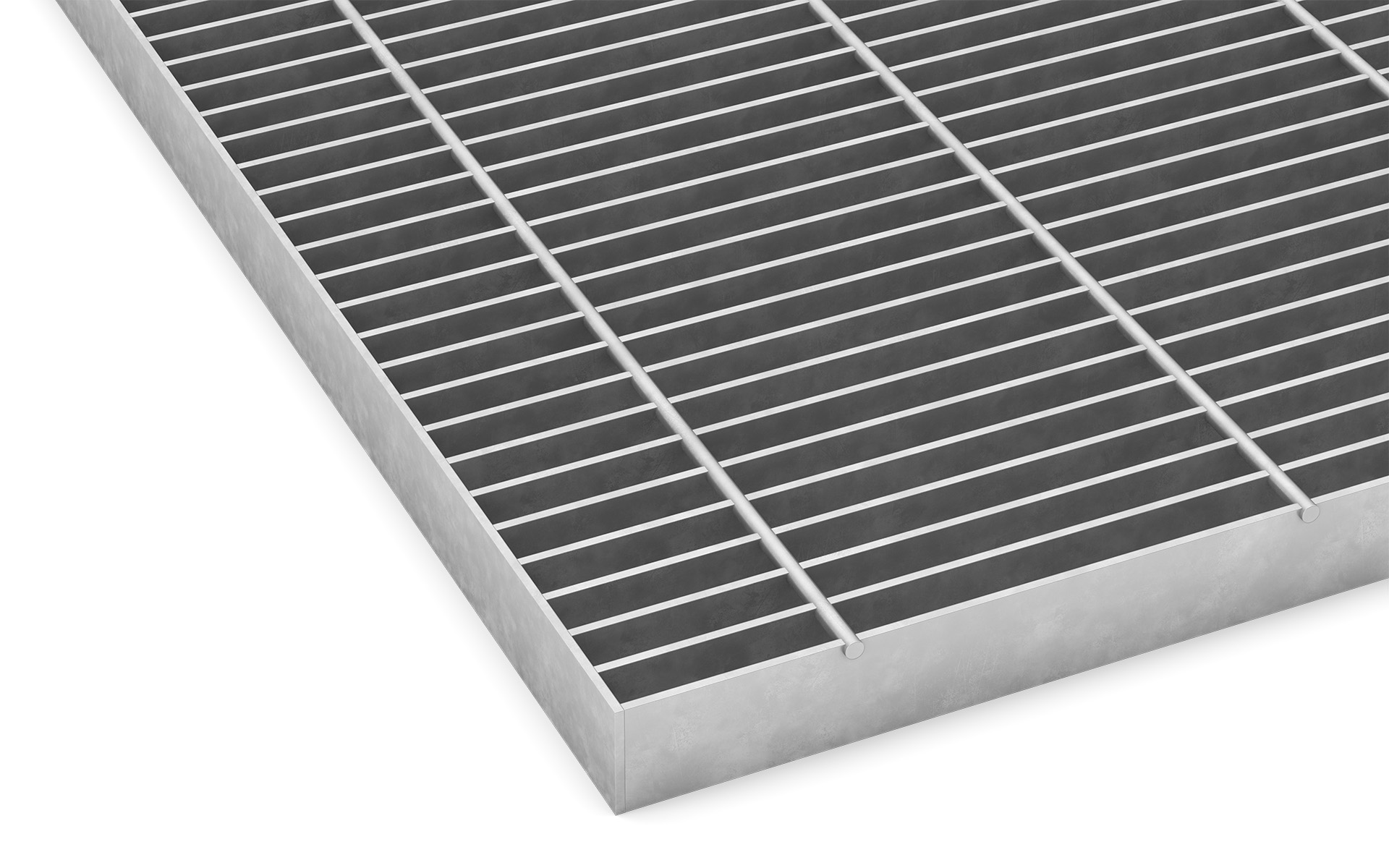

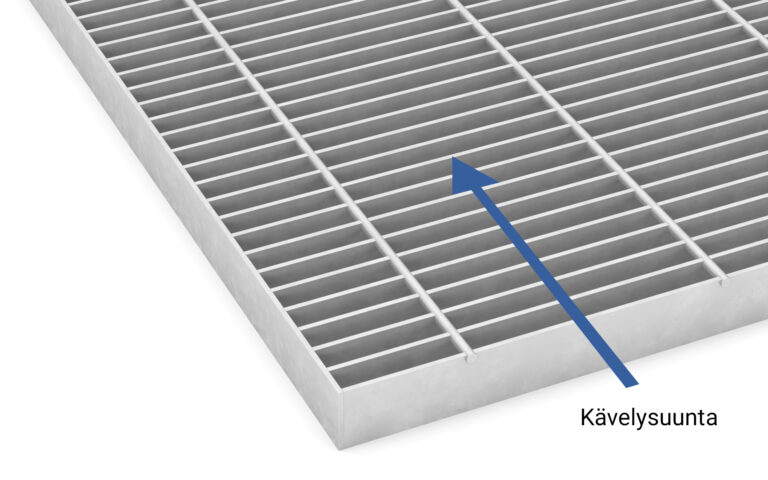

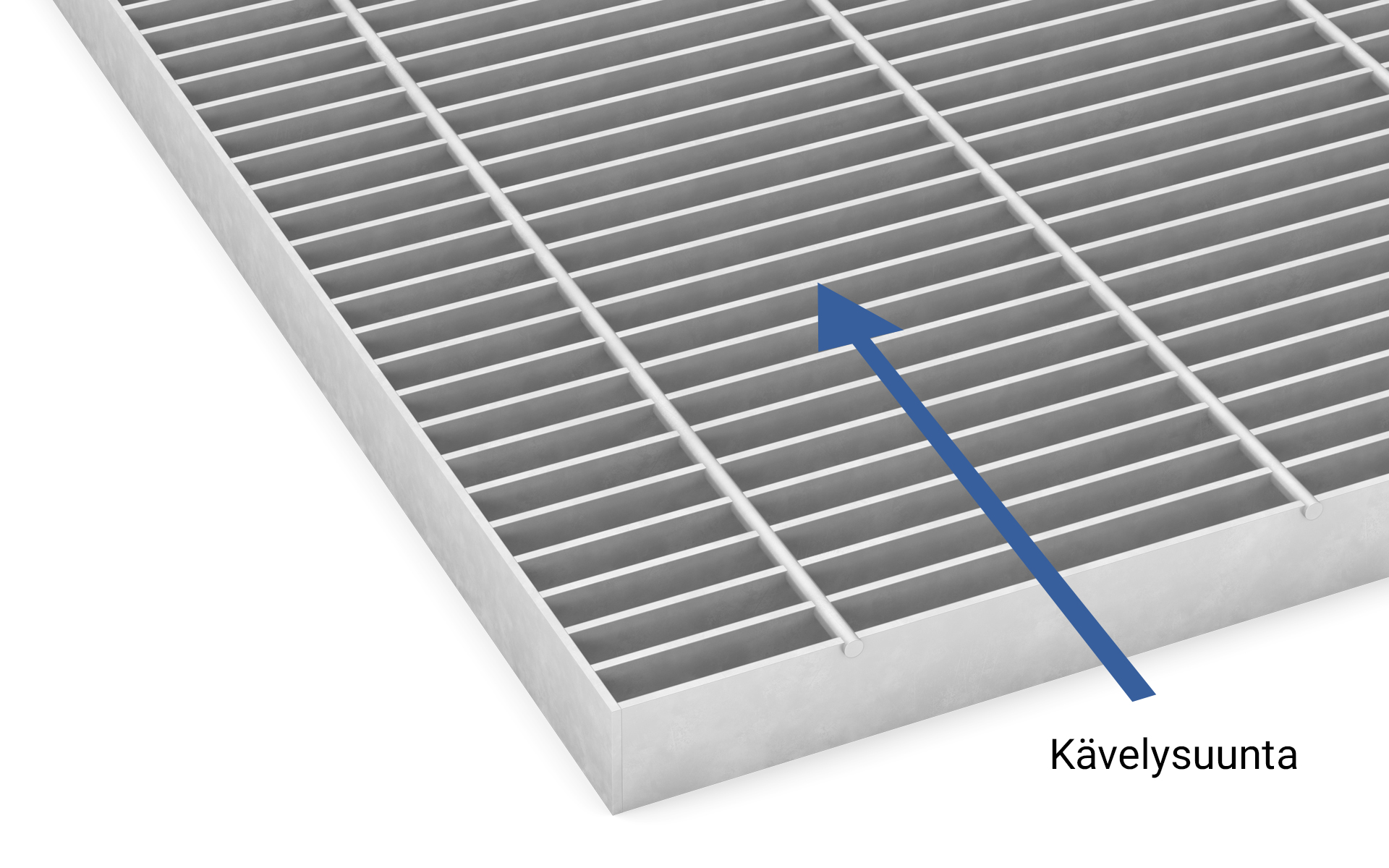

Jalkasäleikkö, puristehitsattu B9
Puristehitsatun jalkasäleikön rakenne on sama kuin perinteisen puristehitsatun ritilän. Jalkasäleiköissä silmäkoko on kuitenkin pienempi.
Tilaustuote ja valmistetaan mittatilaustyönä toiveittesi mukaisesti.
Jalkasäleiköt valmistetaan reunateräksellä.
Silmäkoko: k/k 12 x 100 mm
Pintakäsittely: Kuumasinkitty
| Nimike | Kantoteräksen korkeus (mm) | Silmäkoko k/k (mm) | Tuotenro |
|---|---|---|---|
| B9 | 20 | 12 x 100 | BD09203 |
| B9 | 20 | 12 x 100 | BD092031 |
| B9 | 25 | 12 x 100 | BD09253 |
| B9 | 25 | 12 x 100 | BD092531 |
| B9 | 30 | 12 x 100 | BD09303 |
| B9 | 30 | 12 x 100 | BD093031 |
| B9 | 35 | 12 x 100 | BD09353 |
| B9 | 35 | 12 x 100 | BD093531 |
| B9 | 40 | 12 x 100 | BD09403 |
| B9 | 40 | 12 x 100 | BD094031 |

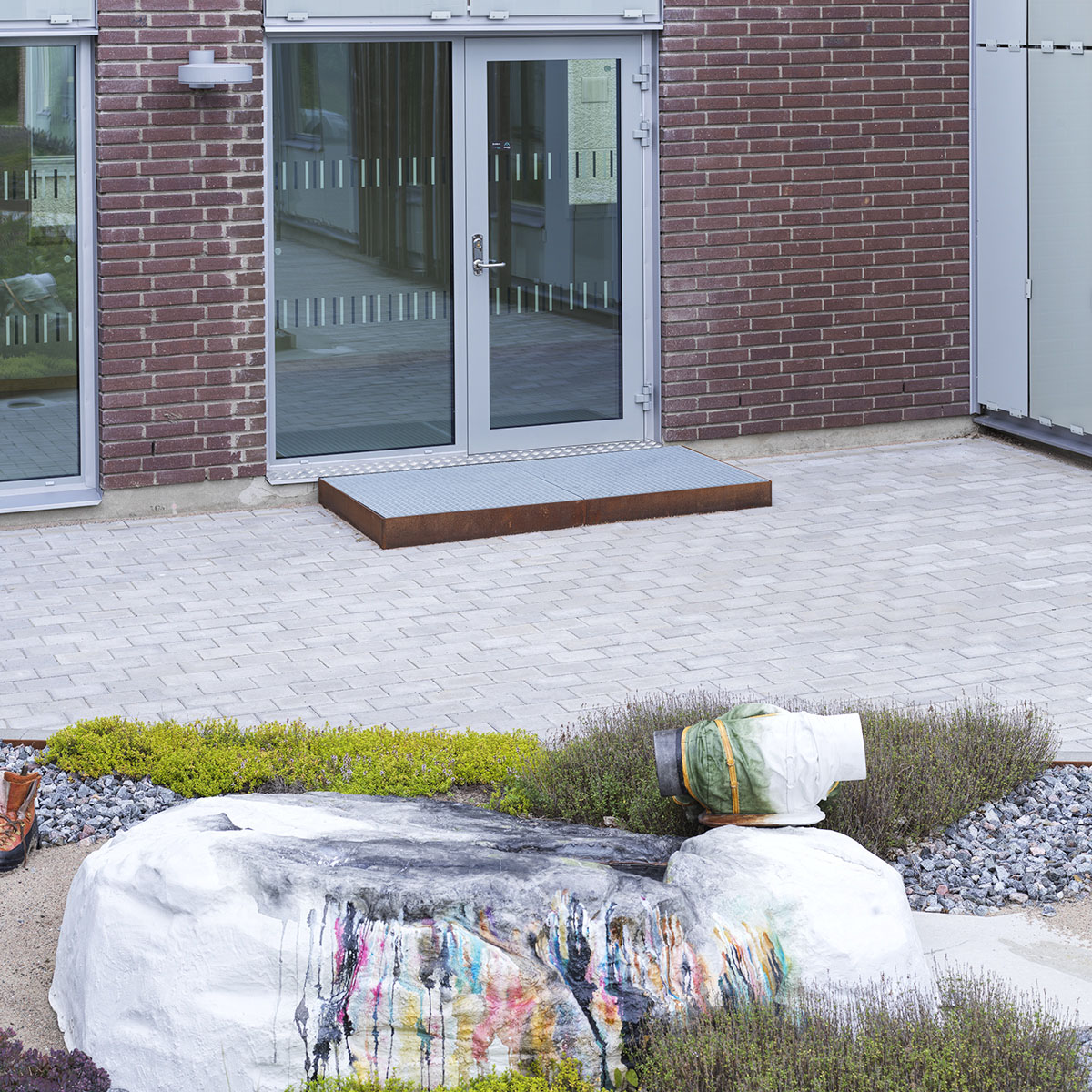

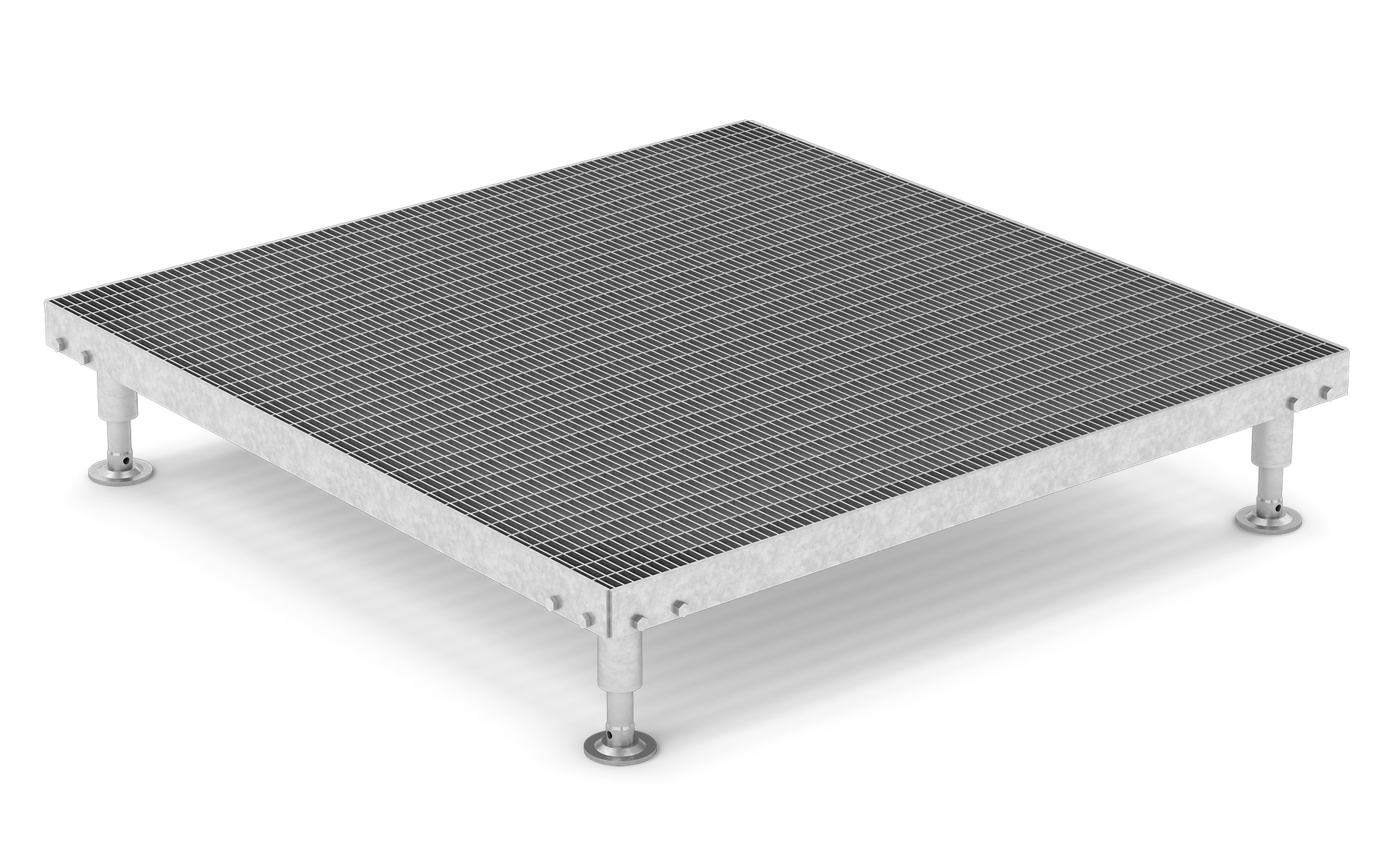

Jalkasäleiköiden varastokoot säädettävillä jaloilla
Sisältää 4 säädettävää jalkaa. Korkeudet 135 – 185 ja 160 – 235 mm.
Silmäkoko: k/k 33 x 11 mm.
Korkeus: 25 mm.
Reunateräs: 50 x 5 mm.
Kantoteräksen pituus (P) = Kantava mitta
Pintakäsittely: Kuumasinkitty
| Nimike | Koko PxL (mm) | Tuotenro | Varastotuote |
|---|---|---|---|
| Kokonaiskorkeus 135-185 | 500 x 1000 | 167A0501011 | |
| Kokonaiskorkeus 160-235 | 500 x 1000 | 167A0501021 | |
| Kokonaiskorkeus 135-185 | 700 x 1000 | 167A0701011 | |
| Kokonaiskorkeus 160-235 | 700 x 1000 | 167A0701021 | |
| Kokonaiskorkeus 135-185 | 1000 x 1000 | 167A1001011 | |
| Kokonaiskorkeus 160-235 | 1000 x 1000 | 167A1001021 |
Säädettäviä jalkoja on kahta eri pituutta. Kummastakin on saatavana kulmiin tai sivuille asennettavat mallit. Jalat ovat varastotuote.
Pintakäsittely: Kuumasinkitty
| Nimike | Pituus (mm) | Tuotenro | Varastotuote |
|---|---|---|---|
| Kulmaan asennettava | 110-160 | 165111611 | |
| Kulmaan asennettava | 135-210 | 165132111 | |
| Sivulle asennettava | 110-160 | 165111621 | |
| Sivulle asennettava | 135-210 | 165132121 |

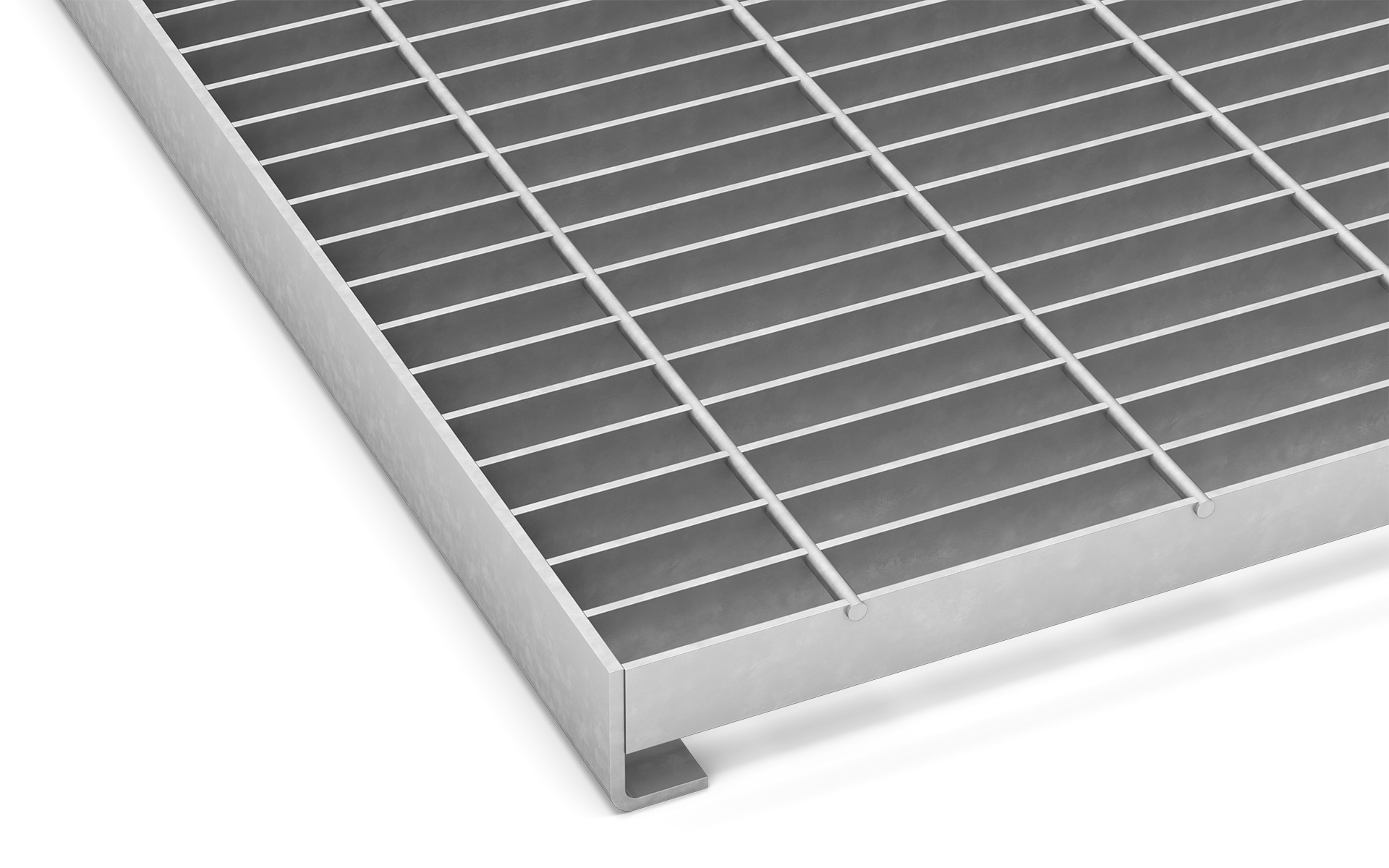

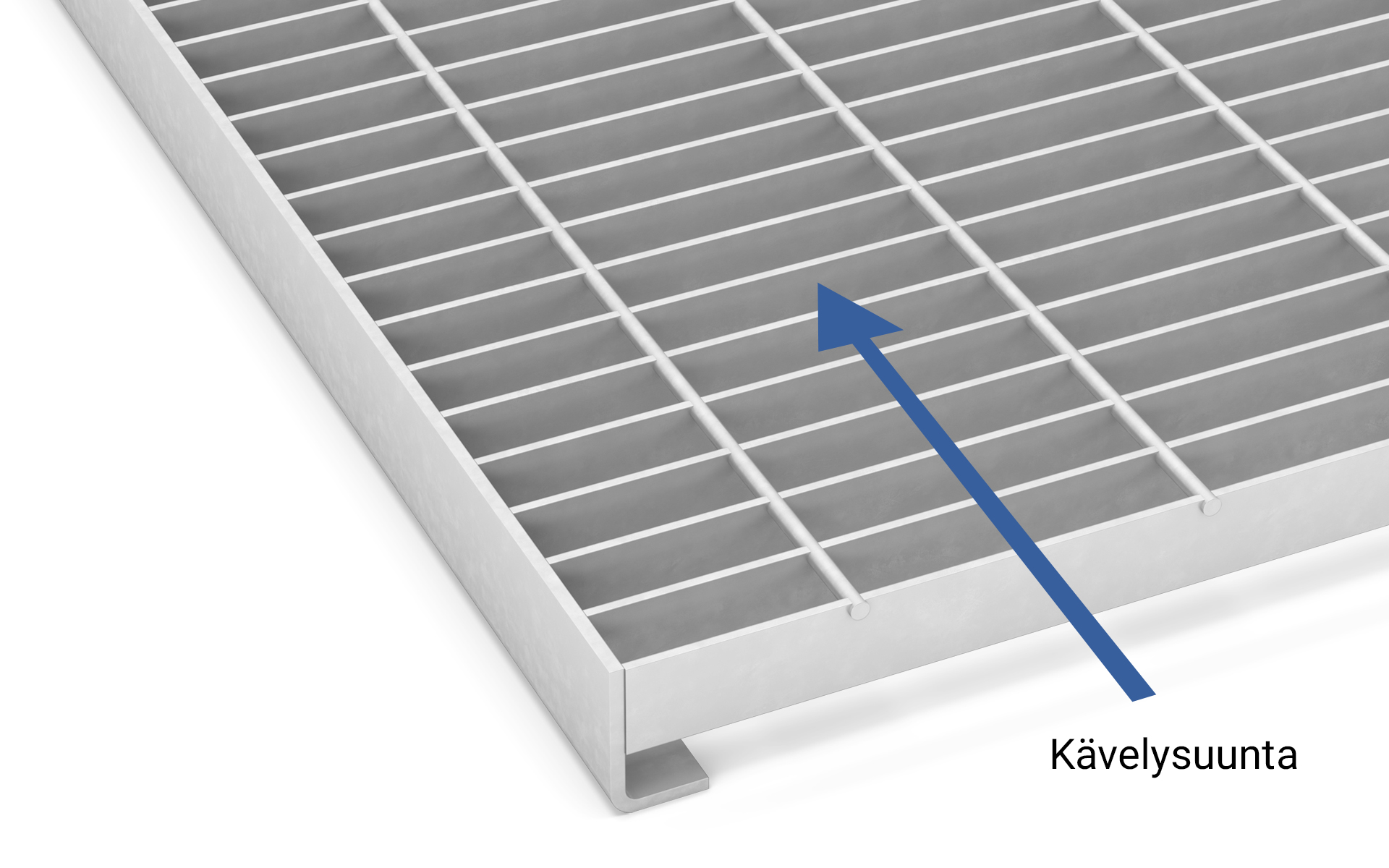

Jalkasäleikkö L-profiili ja asennuskehys
Jalkasäleikkö valmistetaan puristehitsatusta ritilästä (N6), jossa on L-reunateräs.
Profiilin mitat ovat 35 x 20 x 3 mm. Jalkasäleikön varastokoot näkyvät alla olevassa taulukossa. Asennuskehysten varastokoot jalkasäleikköön tyyppiä N6. L-profiilin mitat ovat 40 x 25 x 3 mm ja se sopii yhteen L-reunateräksellä varustetun jalkasäleikön kanssa.
Silmäkoko: k/k 17 x 75 mm.
Korkeus: 20 mm.
Kantoteräksen pituus (P) = Kantava mitta
Reunateräs: L-30 x 20 3 mm
Pintakäsittely: Kuumasinkitty
| Nimike | Koko PxL (mm) | Tuotenro | Varastotuote |
|---|---|---|---|
| N6 | 500 x 315 | 1670503221 | |
| N6 | 600 x 315 | 1670603221 | |
| N6 | 700 x 315 | 1670703221 | |
| N6 | 1000 x 486 | 1671004861 |

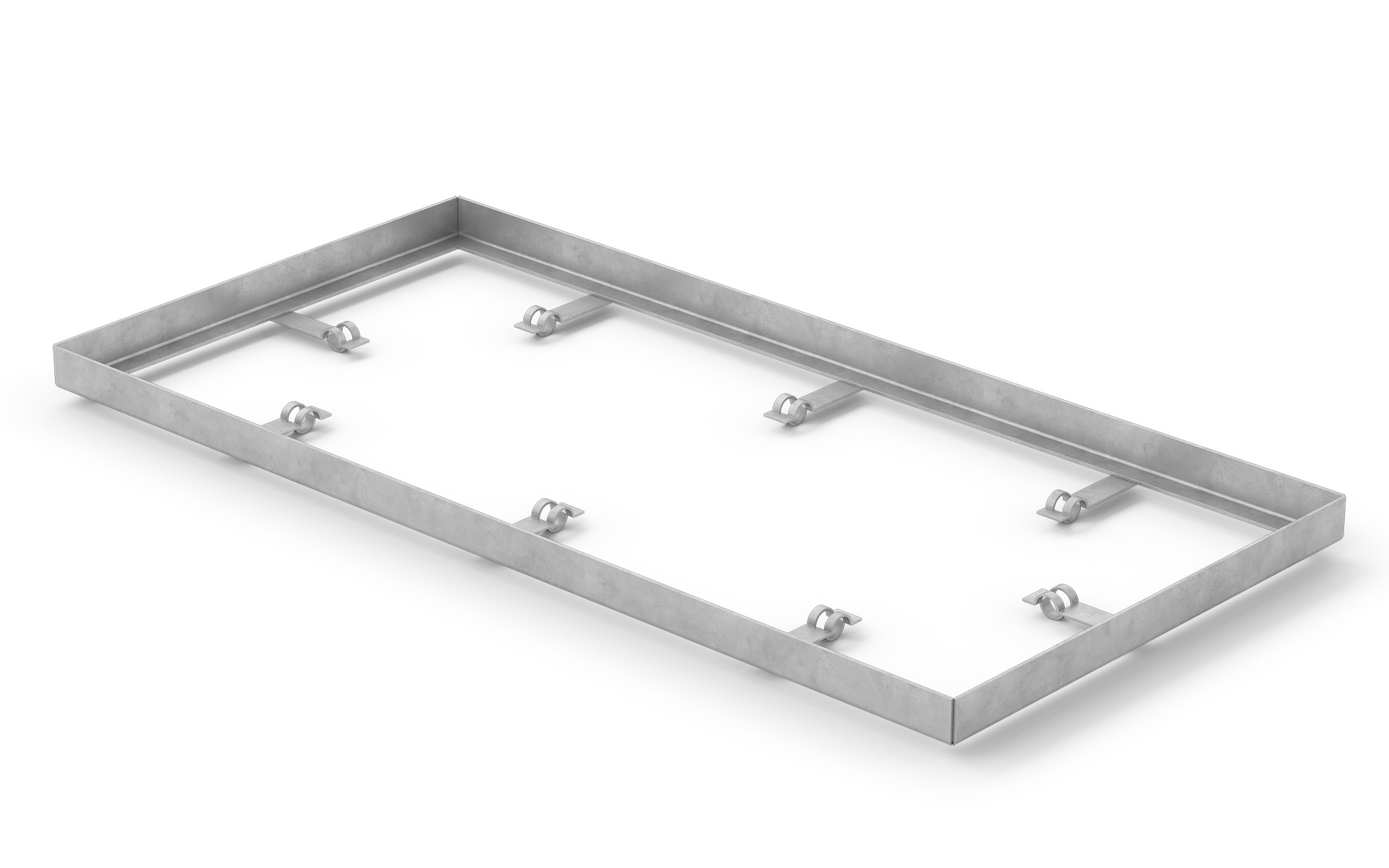

Valutartunnoilla
Pintakäsittely: Kuumasinkitty
| Ritiläkorkeus (mm) | Ulkomitat (mm) | Tuotenro | Varastotuote |
|---|---|---|---|
| 35 | 515 x 335 | 161513351 | |
| 35 | 615 x 335 | 161613351 | |
| 35 | 715 x 335 | 161713351 | |
| 35 | 1015 x 500 | 161105001 |
