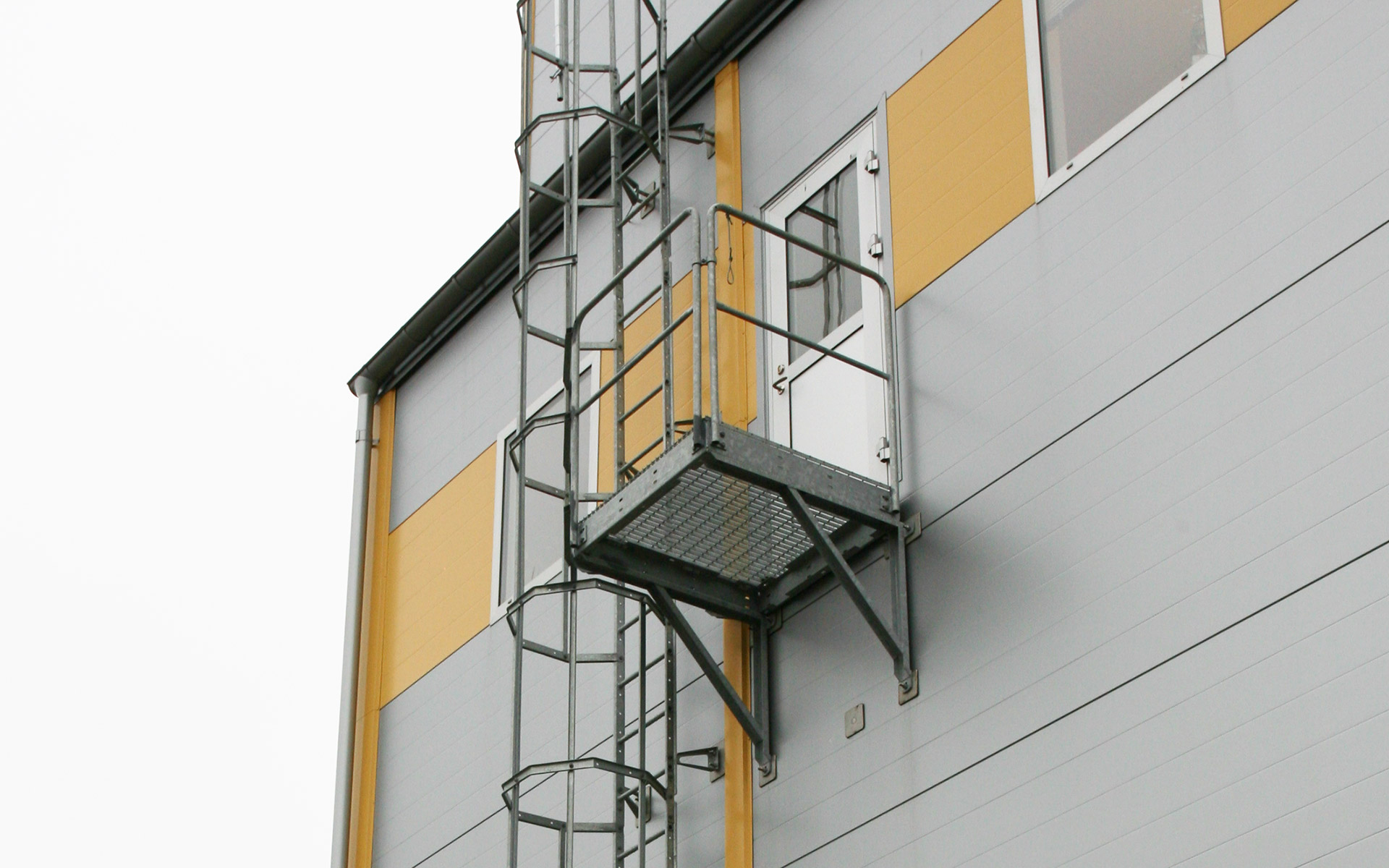

Poistumistasomme koostuu moduuleista. Niitä voidaan tarvittaessa yhdistää suuremmaksi tasoksi. Lisätietoa tuotteesta saa ottamalla yhteyttä tytäryhtiöömme Weland Stål AB.
Taso

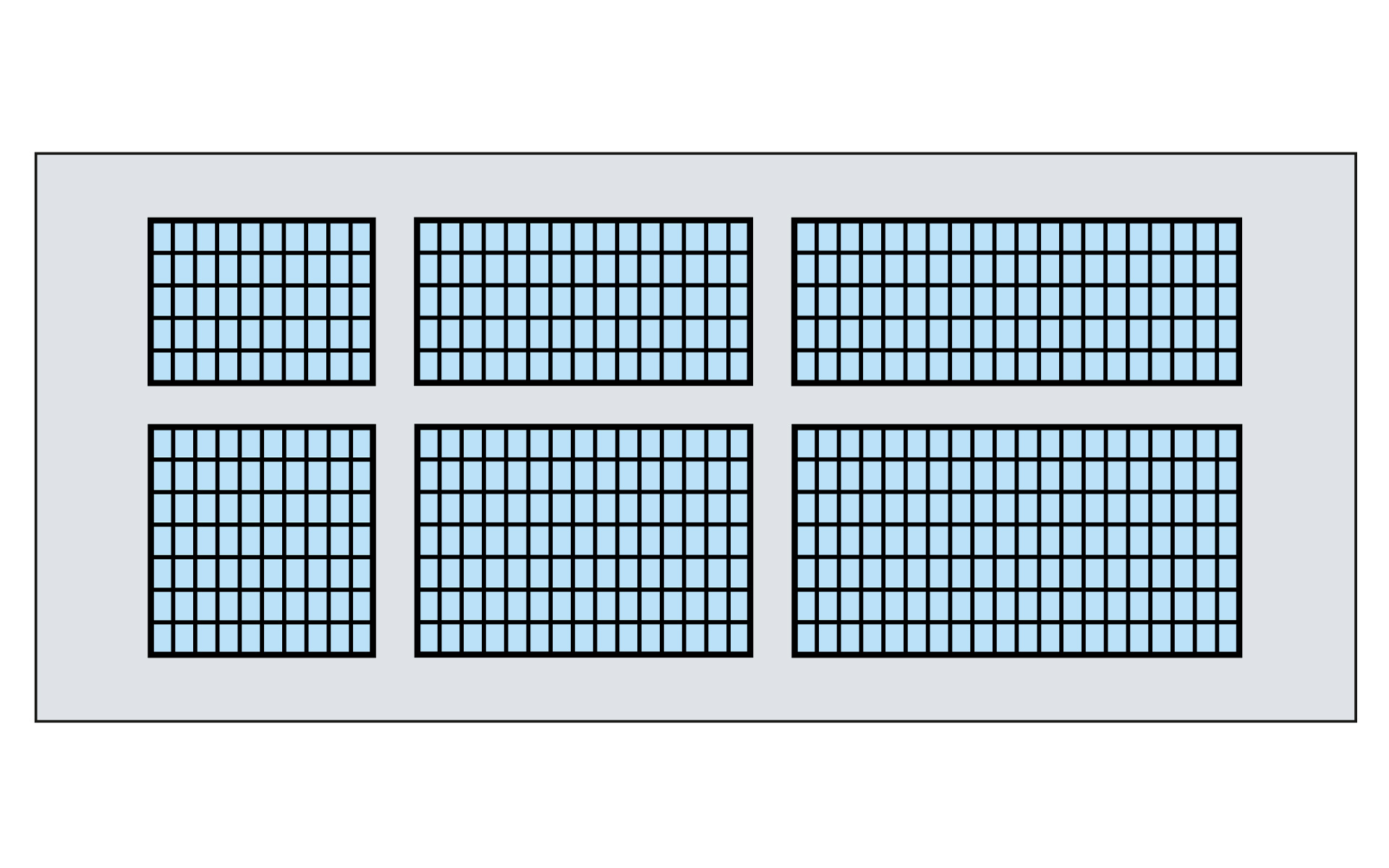

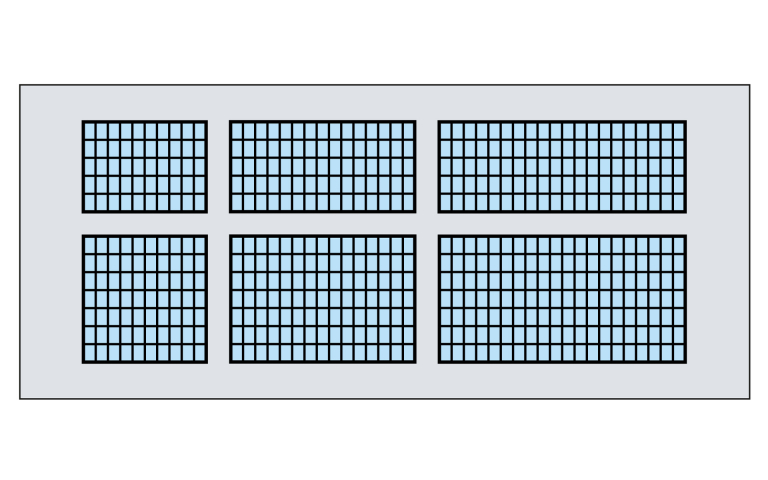

Taso koostuu moduulimittaisesta kehyksestä, johon on asennettu Weland-teräsritilä. Tilauksesta taso voidaan varustaa puu- tai turkkilevylattialla. Kaide ja teräsritilä voivat myös olla ruostumattomia. Muita kokoja on saatavana tilauksesta. Kaiteena vakiokaide tai lapsiturvallinen kaide potkulistalla.
HUOM! Ritilän ei tarvitse täyttää koko kehystä – siihen voidaan jättää ”aukko” tasolle nousemista varten. Useita moduuleja voidaan liittää yhteen.
| Nimike | Pituus x Leveys (mm) | Art.nr. |
|---|---|---|
| Taso | 1000 x 700 | PF1007 |
| Taso | 1500 x 700 | PF1507 |
| Taso | 2000 x 700 | PF2007 |
| Taso | 1000 x 1000 | PF1010 |
| Taso | 1500 x 1000 | PF1510 |
| Taso | 2000 x 1000 | PF2010 |
* Asennetaan neljällä koukulla ja mutterilla tasoa kohti 1000 mm saakka ja kahdeksalla koukulla ja mutterilla tasoa kohti yli 1000 mm.
| Nimike | Koko (mm) | Tuotenro |
|---|---|---|
| J-koukkusarja (10 kpl)* | M8x48 | JK8481 |
| Mutterisarja (10 kpl)* | M8 | MU0801 |
Kaiteet

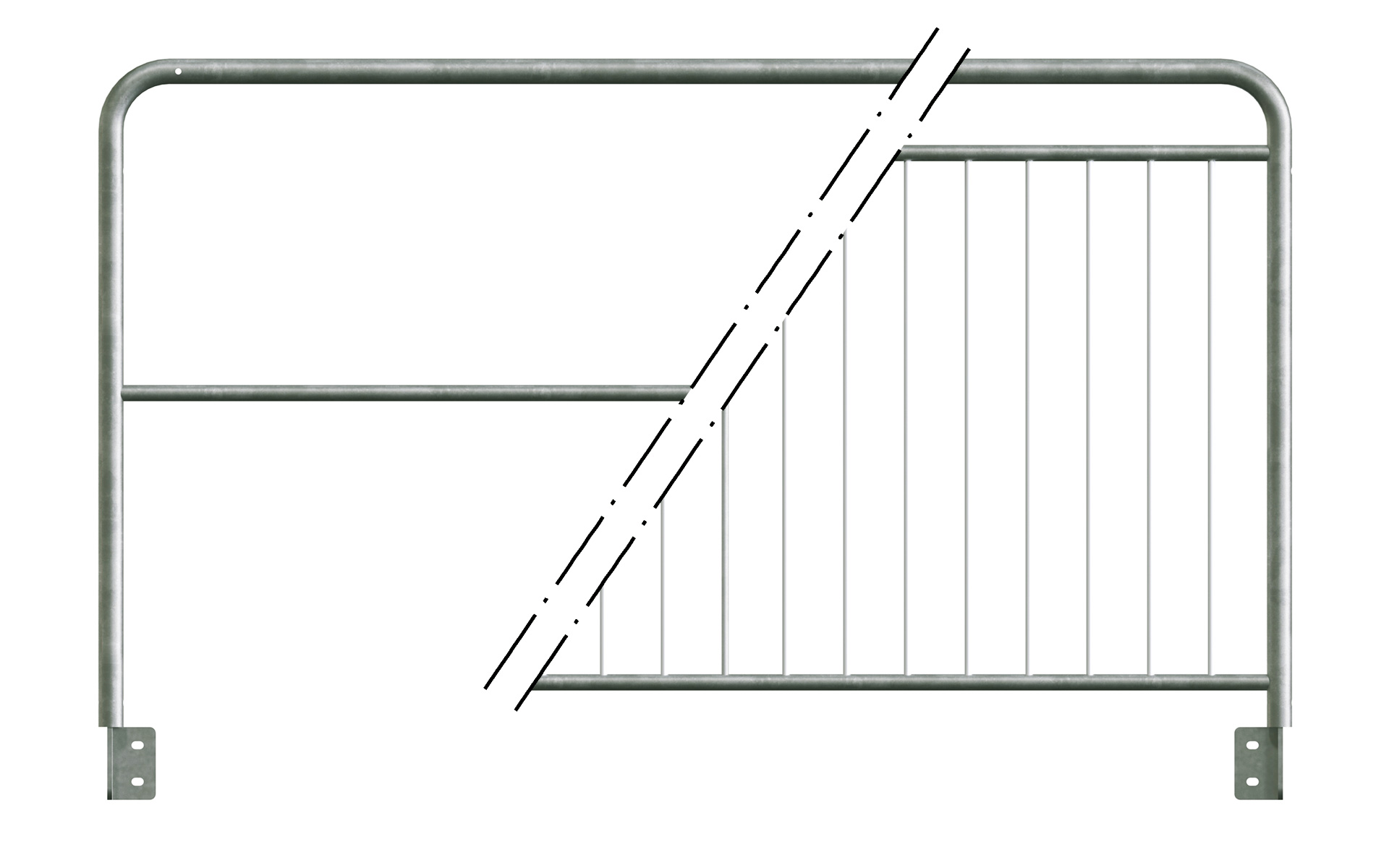

Taittuvien tikkaiden kaiteita on kaksi eri mallia, vakio ja lapsiturvallinen.

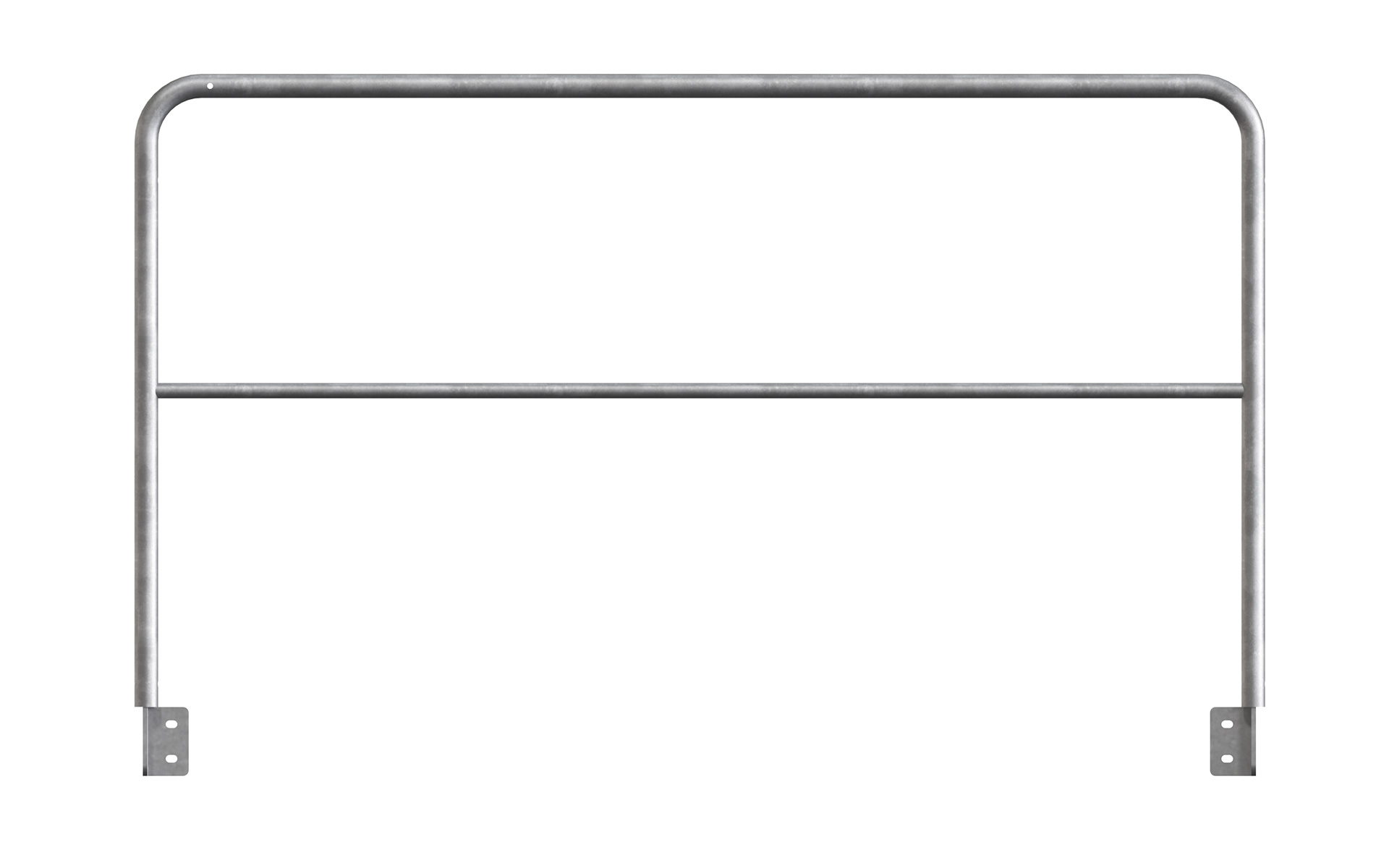

Ei ole lapsiturvallinen kaide.
| Nimike | Pituus (mm) | Tuotenro |
|---|---|---|
| Vakiokaiteet | 700 | UI0742 |
| Vakiokaiteet | 1000 | UI1042 |
| Vakiokaiteet | 1500 | UI1542 |
| Vakiokaiteet | 2000 | UI2042 |

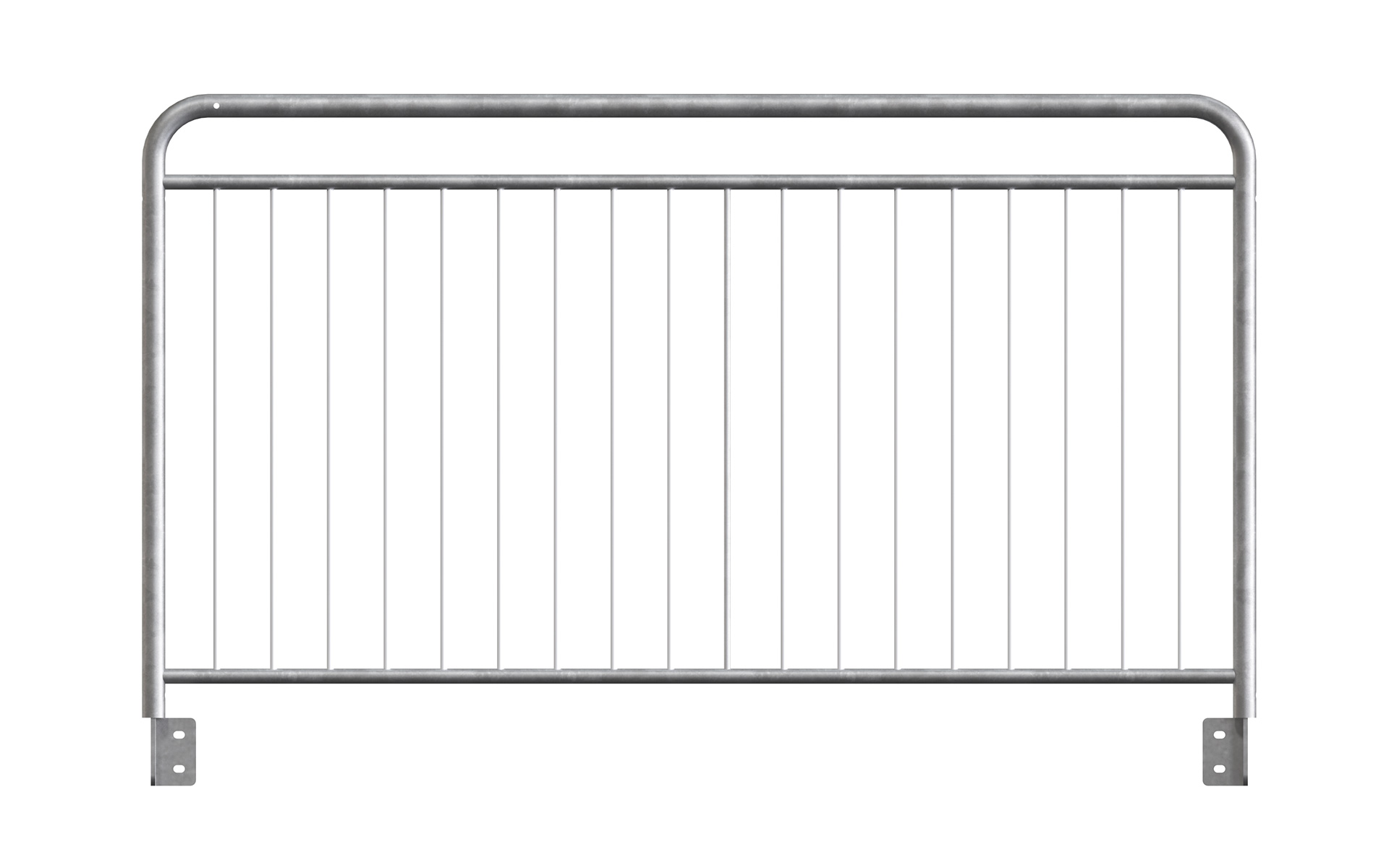

Lapsiturvallinen, aukon koko enintään 100 mm.
| Nimike | Pituus (mm) | Tuotenro |
|---|---|---|
| Lapsiturvallinen kaide | 700 | UB0742 |
| Lapsiturvallinen kaide | 1000 | UB1042 |
| Lapsiturvallinen kaide | 1500 | UB1542 |
| Lapsiturvallinen kaide | 2000 | UB2042 |
* Asennetaan kuudella ruuvilla ja mutterilla sekä kahdella lukkoaluslevyllä kaidetta kohti.
| Nimike | Tuotenro |
|---|---|

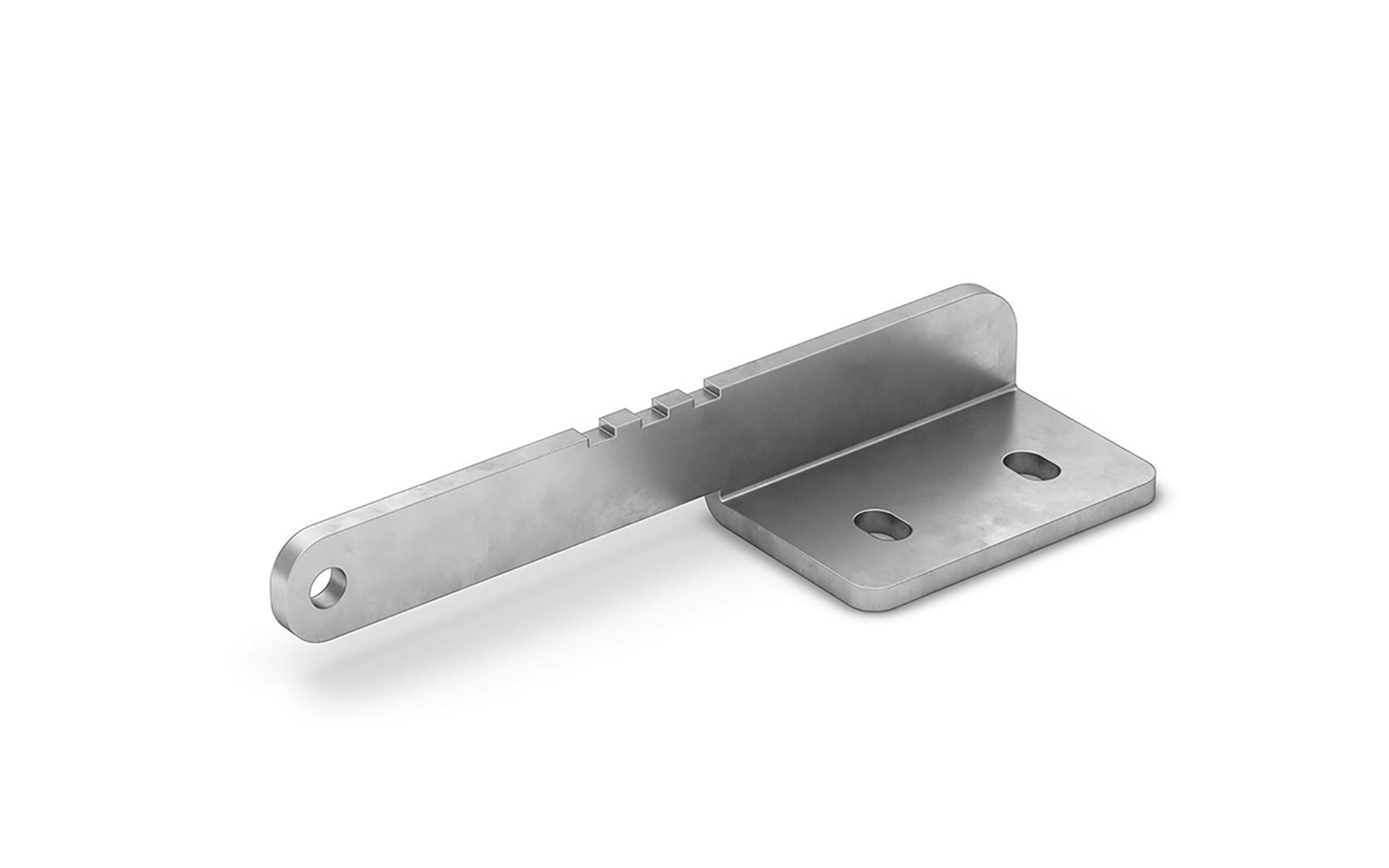

| Sivukiinnike, oikea | UV1002 |
| Sivukiinnike, vasen | UV1001 |
| Ruuvisarja M10x20 (10 kpl)* | BU1201 |
| Mutterisarja M10 (10 kpl)* | MU1001 |
| Lukkoaluslevy M10 (10 kpl)* | UL4201 |

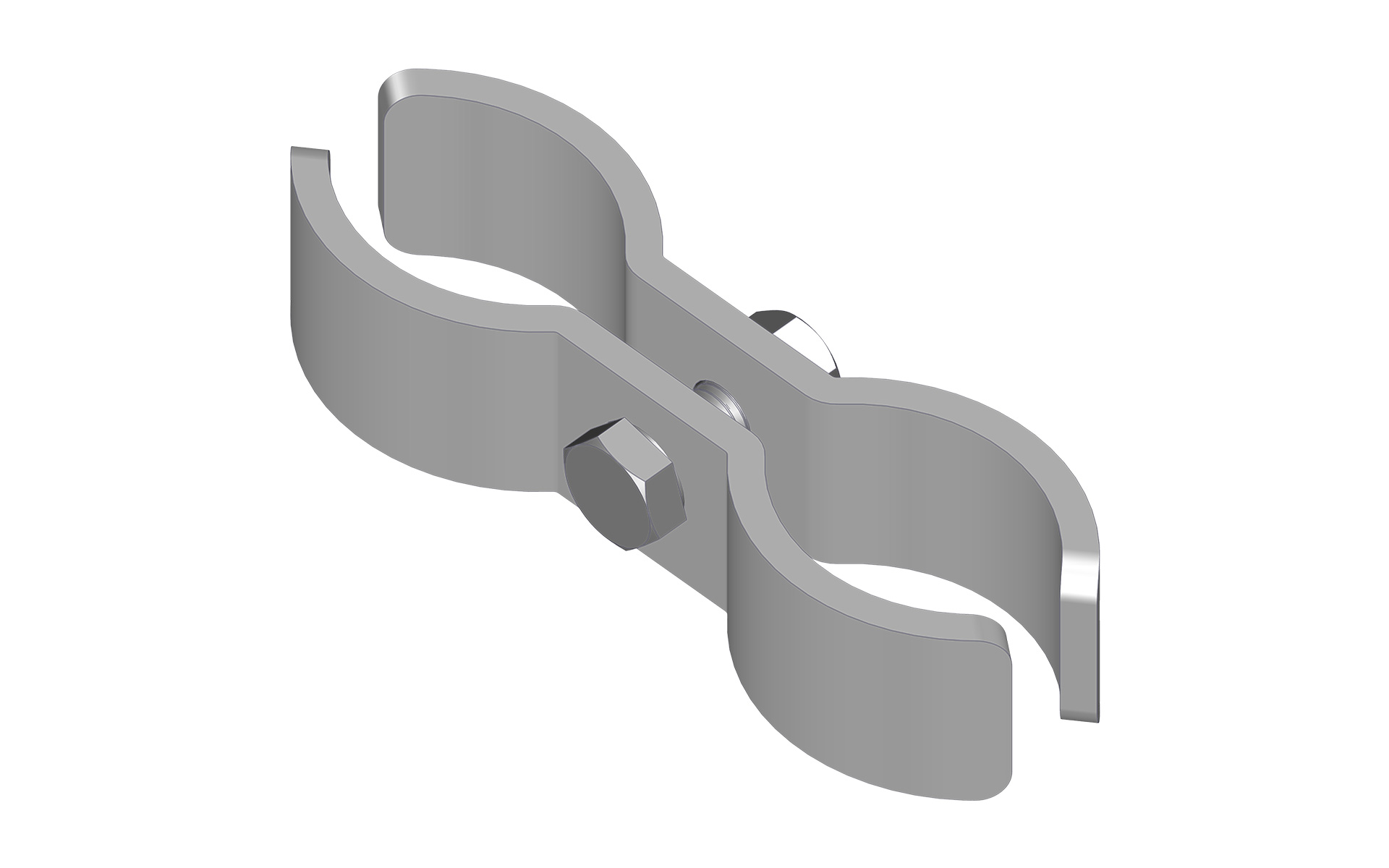

Nurkkaliitos kaiteiden yhdistämiseen ja vakauttamiseen.
| Nimike | Tuotenro |
|---|---|
| Lokinsiipiliitin | MK4200 |

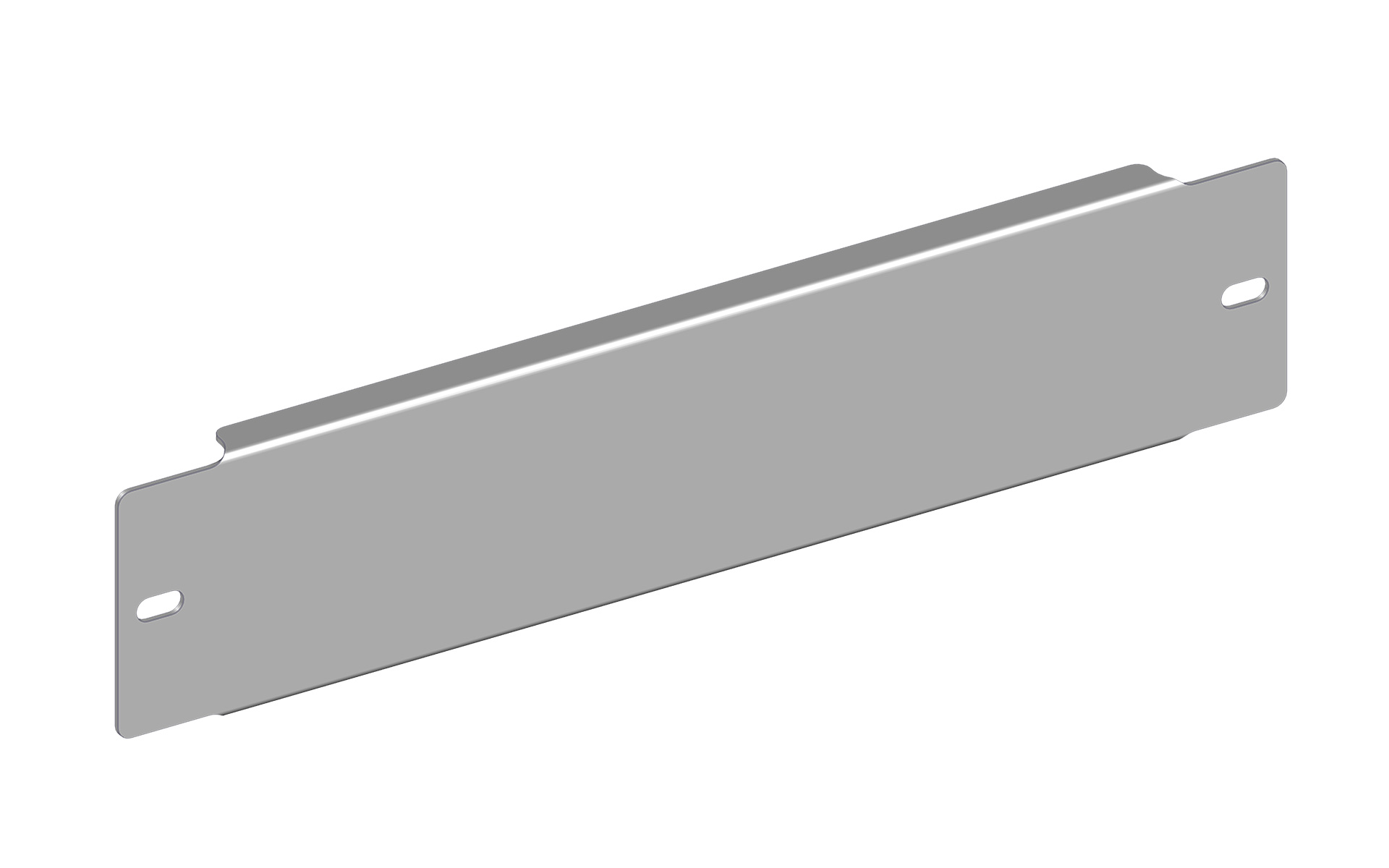

* Asennetaan kahdella itseporautuvalla tapilla potkulistaa kohti.
| Nimike | Pituus (mm) | Tuotenro |
|---|---|---|
| Potkulista | 700 | SL0710 |
| Potkulista | 1000 | SL1010 |
| Potkulista | 1500 | SL1510 |
| Potkulista | 2000 | SL2010 |
| Itseporautuvat ruuvit 5,5x 22 (10 kpl)* | SS5221 |
Kannakkeet
Tasot kiinnitetään kannakkeilla. Kutakin tasoa varten käytetään 2 kannaketta.

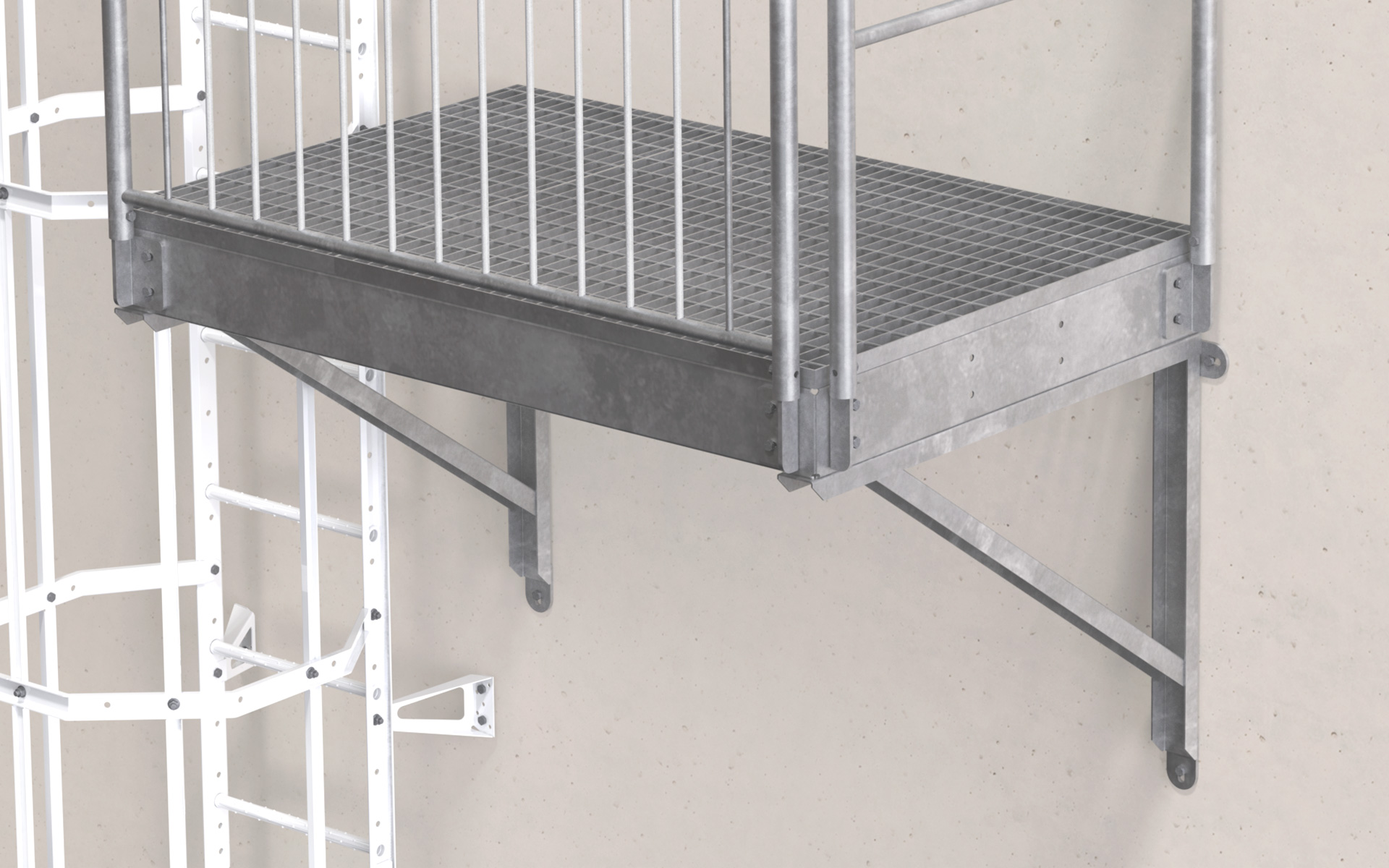

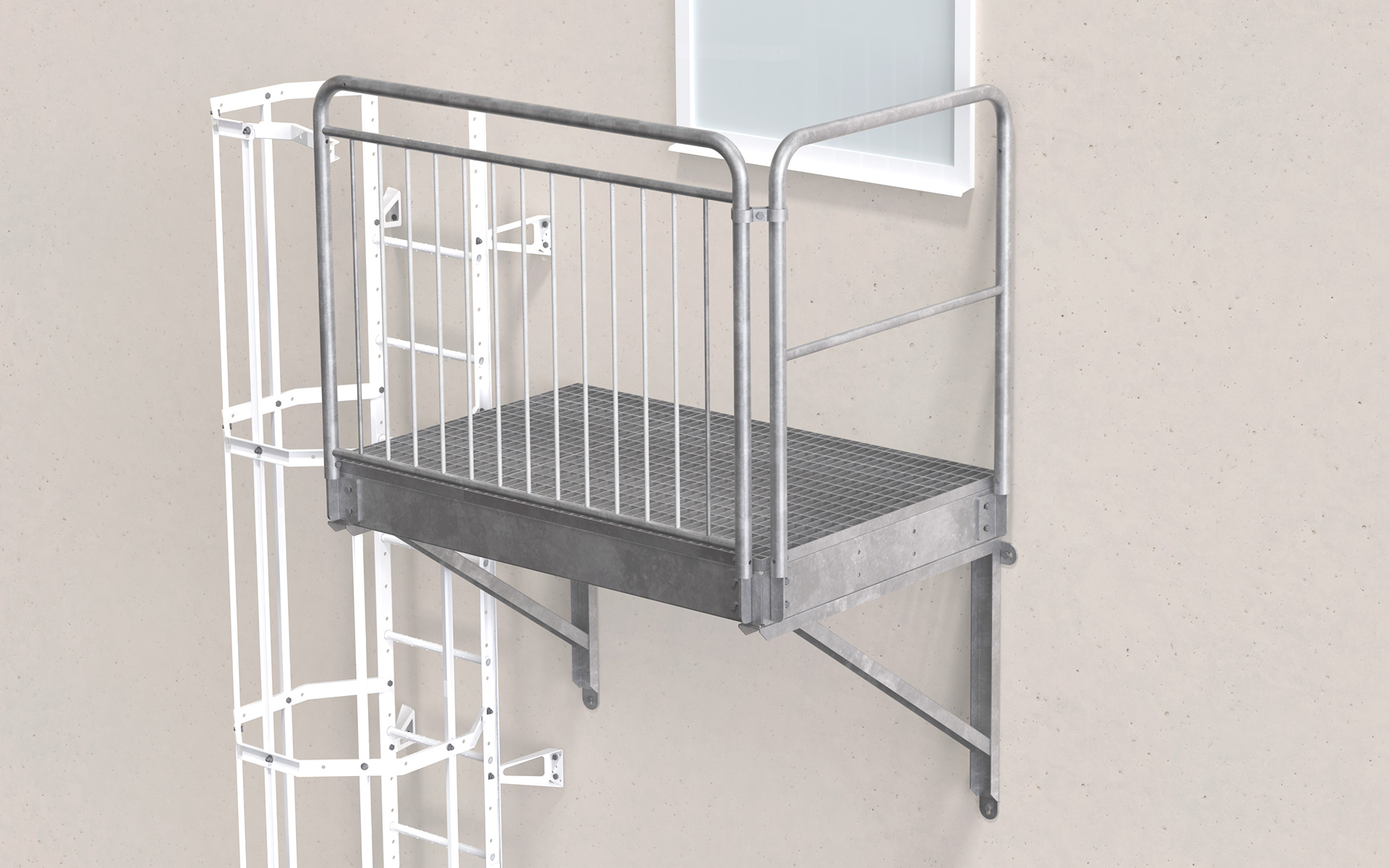

Seinäkannake seinään kiinnittämiseen.
| Nimike | Tuotenro |
|---|---|
| Seinäkannake 700 mm leveään tasoon | PK0700 |
| Seinäkannake 1000 mm leveään tasoon | PK1000 |

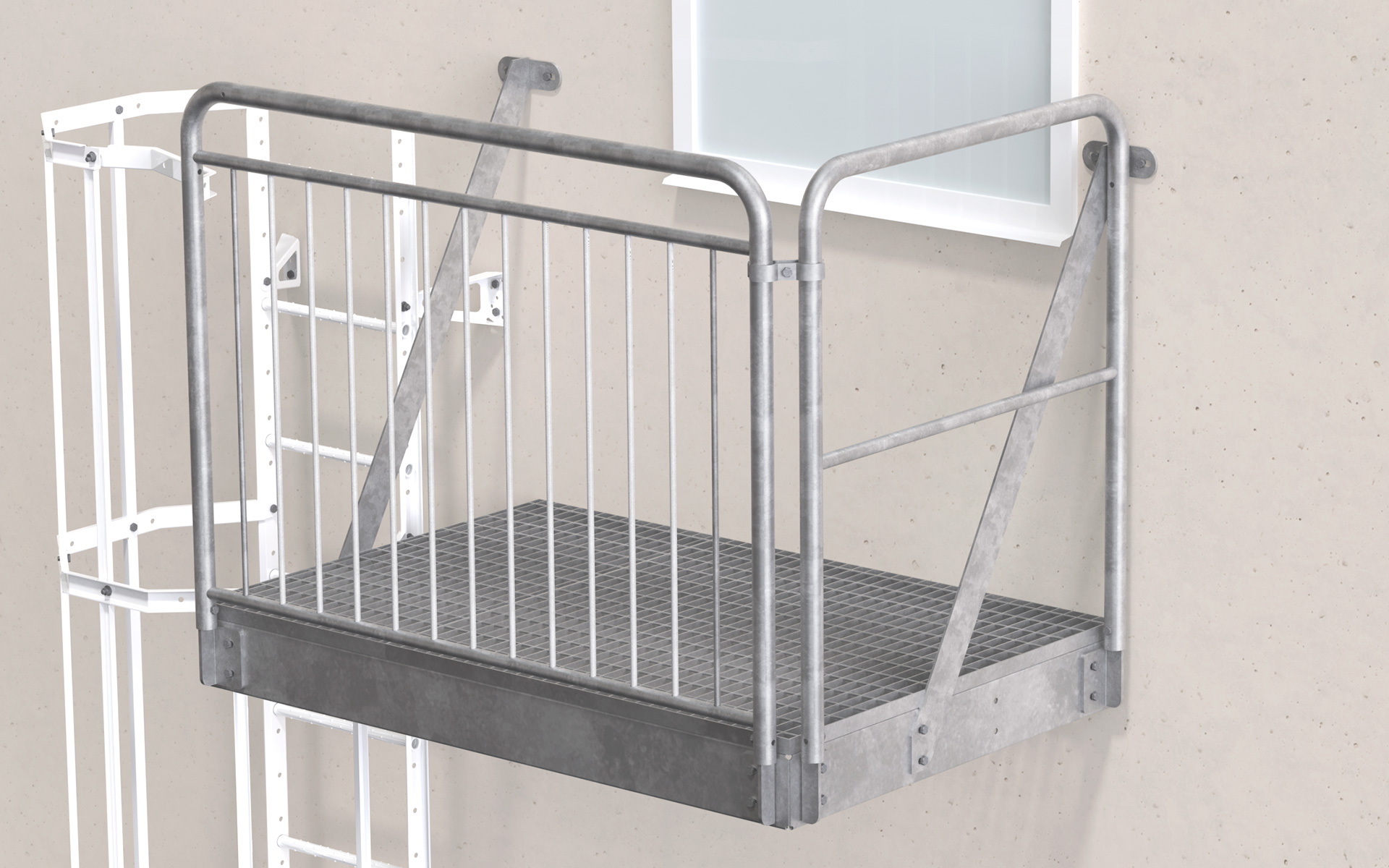

Ripustuskannake seinään kiinnittämiseen.
| Nimike | Tuotenro |
|---|---|
| Ripustuskannake (yleismalli) | HK0700 |
* Kumpikin kannatin kiinnitetään kahdella ruuvilla ja mutterilla.
| Nimike | Tuotenro |
|---|---|
| Ruuvisarja M10x20 (10 kpl)* | BU1201 |
| Mutterisarja M10 (10 kpl)* | MU1001 |
