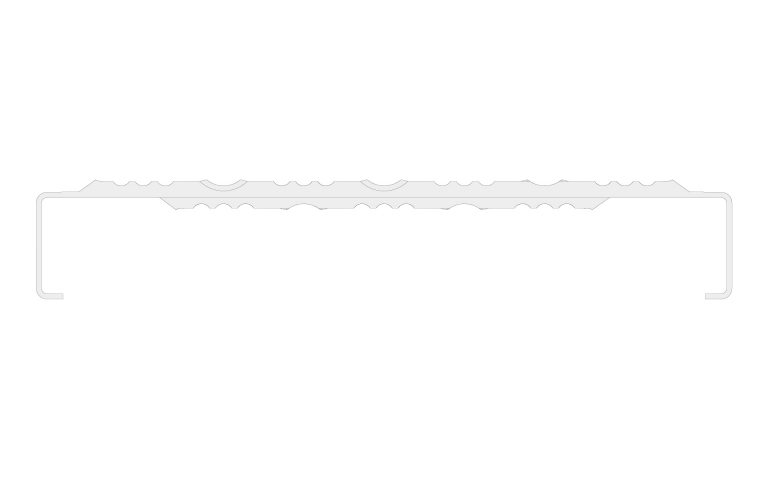

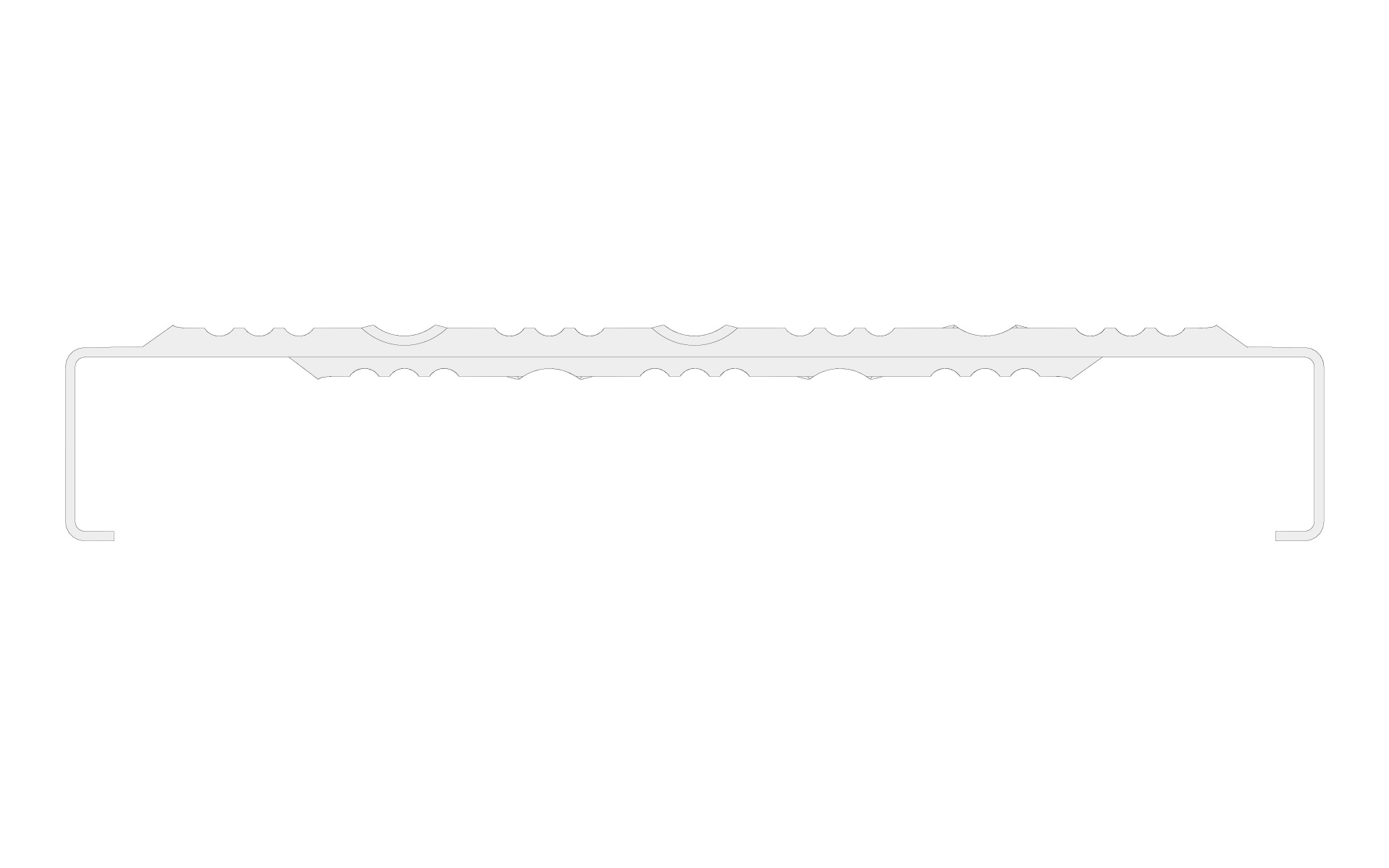

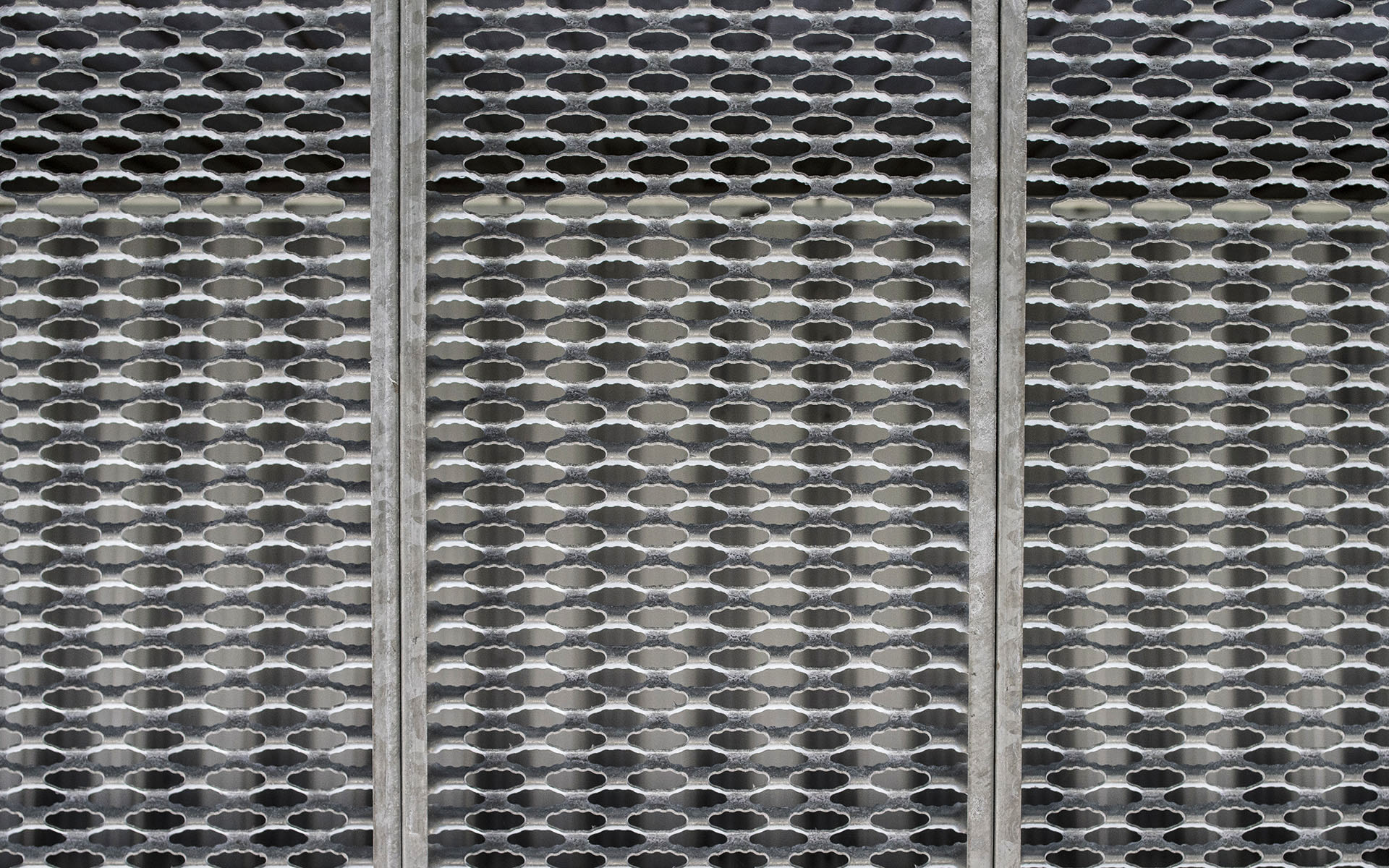

Hammasloviritilää käytetään kaikentyyppisissä teollisuustiloissa, kulkusilloilla, porrasaskelmissa jne. Hammasloviritilä on hammastetun yläpinnan ansiosta erittäin liukuturvallinen ja ritilä päästää lävitseen lian, öljyn ja muut roiskeet. Hyvän läpäisevyyden vuoksi ritilätasoa ei yleensä tarvitse siivota. Hammasloviritilän katkaisu pituussuunnassa perustuu 15 mm silmäjakoon. Esim. pituus 2600 mm, jako 15 mm = 2595 tai 2610 mm. Hammasloviritilän kantavuus on suuri, minkä ansiosta palkisto voidaan tehdä harvemmaksi eli edullisemmin. Lisätietoa hammasloviritilän kuormituksista.
Hammasloviritilät
Hammasloviritilä valmistetaan ”lankkuina”, minkä ansiosta pitempiäkin ritilöitä on helppo käsitellä asennusvaiheessa. Lankku on aina yhden miehen kannettavissa. Asennuksen jälkeen ritilä kiinnitetään kiinnitysosilla, joita on saatavana 40 ja 70 mm ritiläkorkeuksille.
Hammasloviritilässä on vakiona hammastus, joka varmistaa parhaan liukusuojauksen.

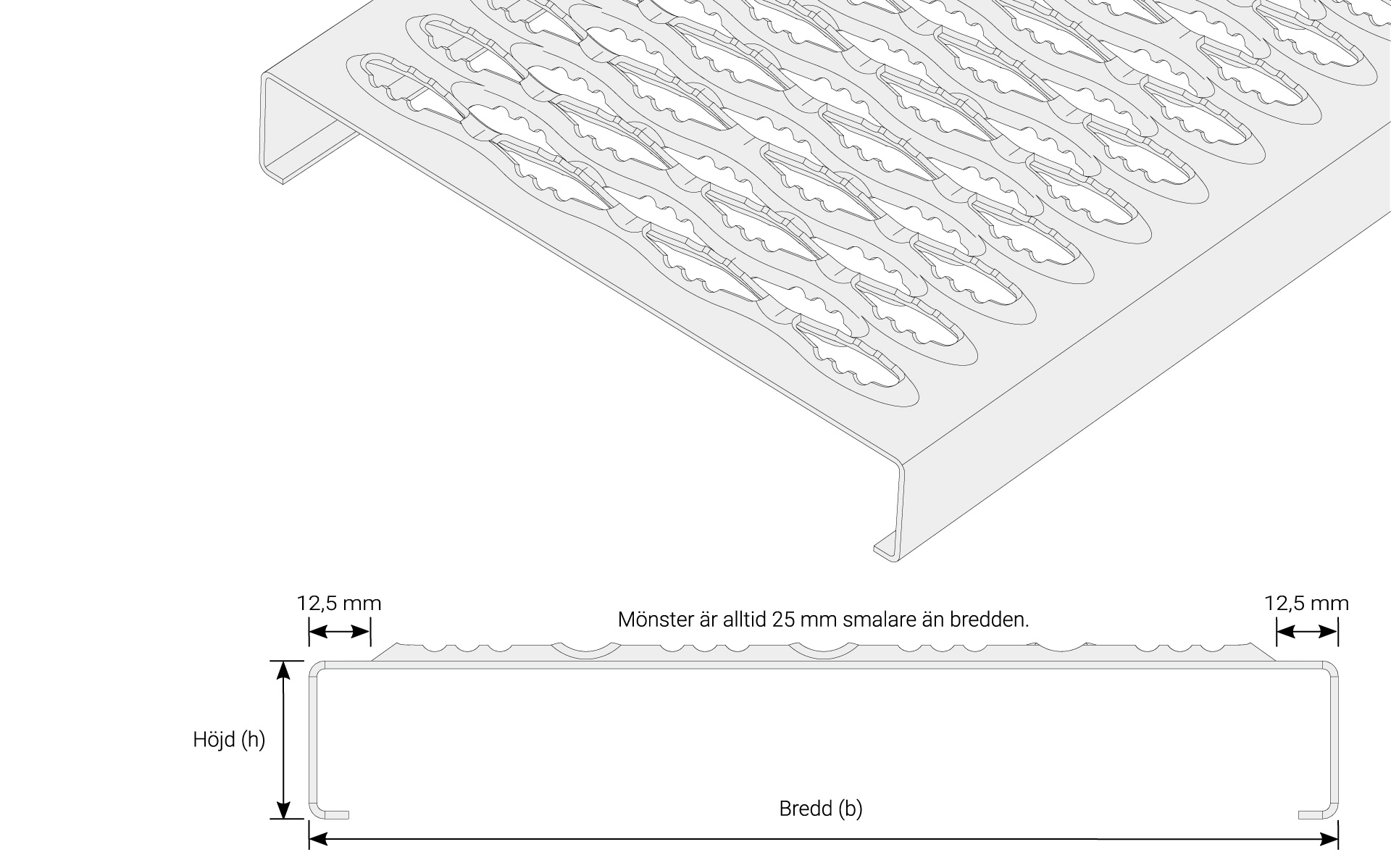

Tietyissä ympäristöissä, esim. offshore-teollisuudessa, vaaditaan, että 15 mm:n kuula ei saa mahtua aukkojen läpi. Hammasloviritilän silmäkoko on 45 x 14 mm.
Hammasloviritilä valmistetaan vakiona 2 mm teräslevystä. Valmistusprosessi on täysin automatisoitu ja lähtee liikkeelle levyrullista. Pelti stanssataan, taivutetaan ja katkaistaan hammasloviritiläksi.
Tilauksesta hammasloviritilä voidaan katkaista ja varustaa reunateräksellä. Suurin taivutettava pituus on 4 000 mm.
Varastopituus: 3000 mm.
| Leveys x korkeus (mm) | Tuotenro | Pintakäsittely | Varastotuote |
|---|---|---|---|
| 130 x 40 | SD1304020 | Käsittelemätön | |
| 130 x 40 | SD13040201 | Fzv | |
| 130 x 70 | SD1307020 | Käsittelemätön | |
| 130 x 70 | SD13070201 | Fzv | |
| 190 x 40 | SD1904020 | Käsittelemätön | |
| 190 x 40 | SD19040201 | Fzv | |
| 190 x 70 | SD1907020 | Käsittelemätön | |
| 190 x 70 | SD19070201 | Fzv | |
| 250 x 40 | SD2504020 | Käsittelemätön | |
| 250 x 40 | SD25040201 | Fzv | |
| 250 x 70 | SD2507020 | Käsittelemätön | |
| 250 x 70 | SD25070201 | Fzv | |
| 310 x 40 | SD3104020 | Käsittelemätön | |
| 310 x 40 | SD31040201 | Fzv | |
| 310 x 70 | SD3107020 | Käsittelemätön | |
| 310 x 70 | SD31070201 | Fzv | |
| 370 x 40 | SD3704020 | Käsittelemätön | |
| 370 x 40 | SD37040201 | Fzv | |
| 370 x 70 | SD3707020 | Käsittelemätön | |
| 370 x 70 | SD37070201 | Fzv | |
| 430 x 40 | SD4304020 | Käsittelemätön | |
| 430 x 40 | SD43040201 | Fzv | |
| 430 x 70 | SD4307020 | Käsittelemätön | |
| 430 x 70 | SD43070201 | Fzv | |
| 500 x 40 | SD5004020 | Käsittelemätön | |
| 500 x 40 | SD50040201 | Fzv |
Ruostumaton hammasloviritilä valmistetaan ruostumattomasta teräksestä EN 1.4404. Ainepaksuus on 1,5 mm ja ritilän leveys enintään 250 mm.
| Leveys x korkeus (mm) | Tuotenro |
|---|---|
| 130 x 40 | SDR13040 |
| 130 x 70 | SDR13070 |
| 190 x 40 | SDR19040 |
| 190 x 70 | SDR19070 |
| 250 x 40 | SDR25040 |
| 250 x 70 | SDR25070 |
Alumiininen hammasloviritilä valmistetaan 3 mm paksusta materiaalista 370 mm leveyteen saakka
| Leveys x korkeus (mm) | Tuotenro |
|---|---|
| 130 x 40 | SD13040 |
| 130 x 70 | SD13070 |
| 190 x 40 | SD19040 |
| 190 x 70 | SD19070 |
| 250 x 40 | SD25040 |
| 250 x 70 | SD25070 |
| 310 x 40 | SD31040 |
| 310 x 70 | SD31070 |
| 370 x 40 | SD37040 |
Hammasloviritilän lisävarusteet
Hammasloviritilät täytyy ankkuroida alustaan. Tämä voidaan tehdä eri tavoin. Tässä on esitetty muutamia kiinnitysratkaisuja, joita me suosittelemme. Kiinnitysosia hammasloviritilöille on saatavana sekä kokonaisuuksina että erillisosina.
Lisävaruste

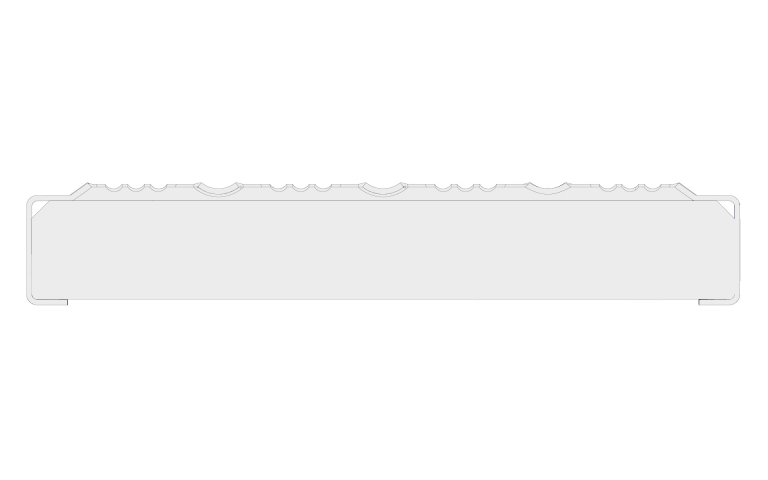

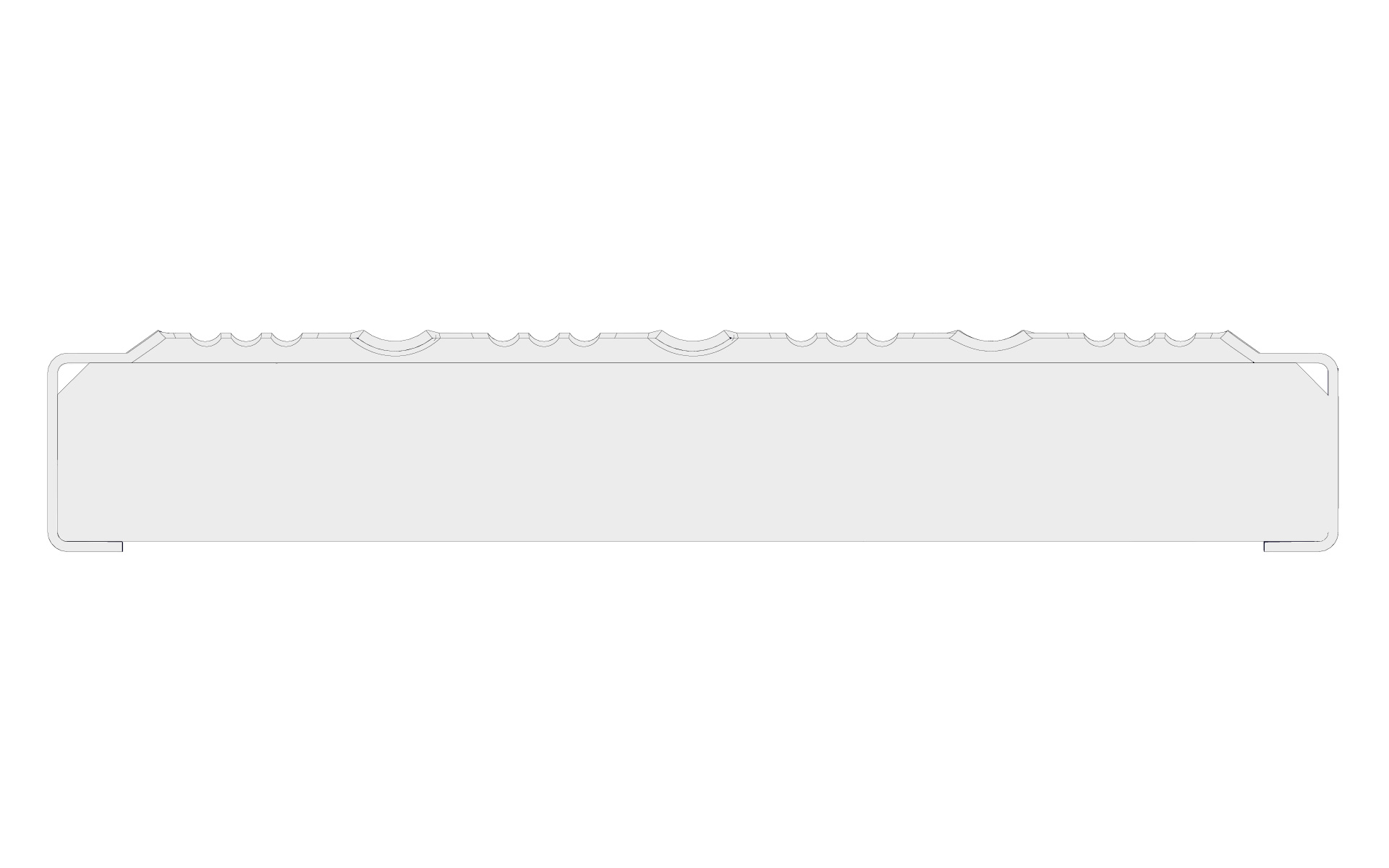

Tilauksesta hammasloviritilä voidaan katkaista ja varustaa reunateräksellä profiilin päässä.
| Nimike | Ritiläkorkeuteen | Tuotenro |
|---|---|---|
| Reunateräs | K=40 | SDK40 |
| Reunateräs | K=70 | SDK70 |

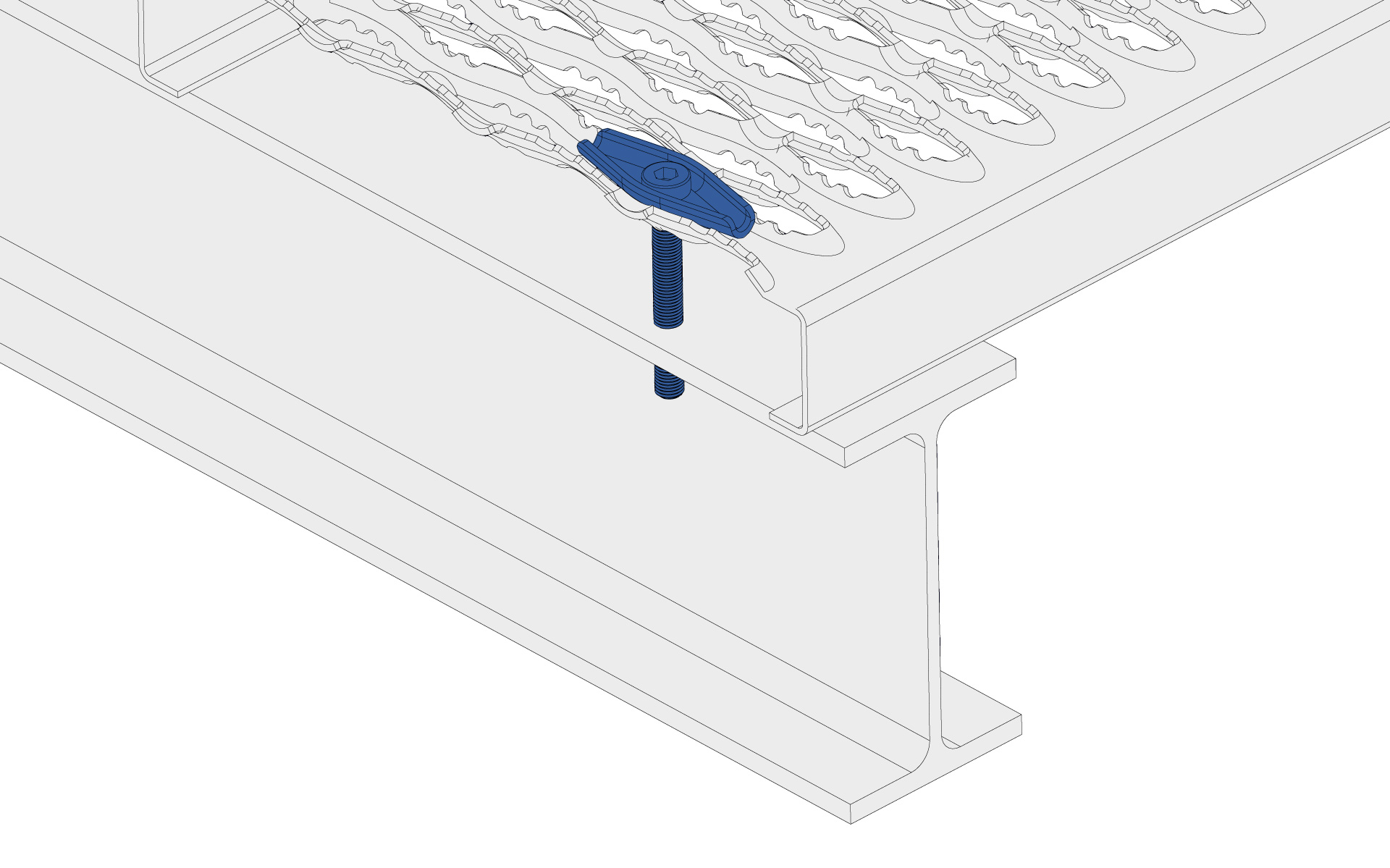

Yleiskiinnike 3-osainen hammasloviritilän kiinnitykseen. Yläosa, ruuvi (M8) ja mutteri. Ruuvien pituudet 70 ja 100 mm. Kuumasinkitty yläosa. Ruuvi ja mutteri ruostumattomia. Palkkeihin on porattava reiät. Varastotuote.
Sopii ritilätyypeille: 40 ja 70 mm korkealle hammasloviritilälle
Pintakäsittely: Kuumasinkitty
| Nimike | Ritiläkorkeuteen | Tuotenro | Varastotuote |
|---|---|---|---|
| Yleiskiinnike | 40 | 1634002 | |
| Yleiskiinnike | 70 | 1637002 |

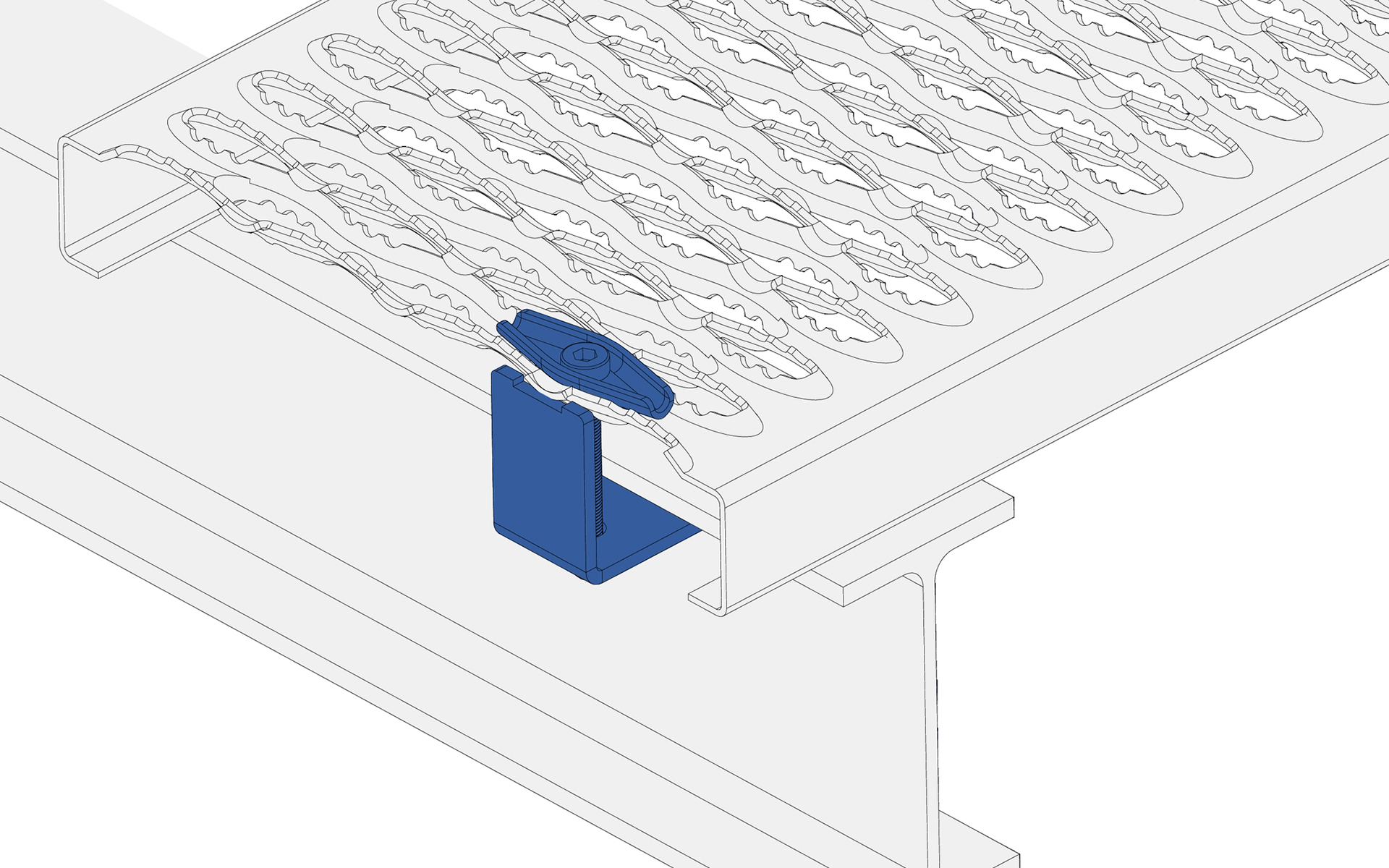

Täydellinen 4-osainen yleiskiinnike hammasloviritilän kiinnitykseen. Yläosa, alaosa, ruuvi ja mutteri. Ruuvien pituudet 70 ja 100 mm. Alustaa ei tarvitse porata.
Sopii ritilätyypeille: 40 ja 70 mm korkea hammasloviritilä.
Viimeistely: kuumasinkitty yläosa ja alaosa. Ruuvi ja mutteri ruostumattomia. Varastotuote.
Sopii ritilätyypeille: 40 ja 70 mm korkealle hammasloviritilälle
Pintakäsittely: Kuumasinkitty
| Nimike | Ritiläkorkeuteen (mm) | Tuotenro | Varastotuote |
|---|---|---|---|
| Yleiskiinnike | 40 | 1634001 | |
| Yleiskiinnike | 70 | 1637001 |

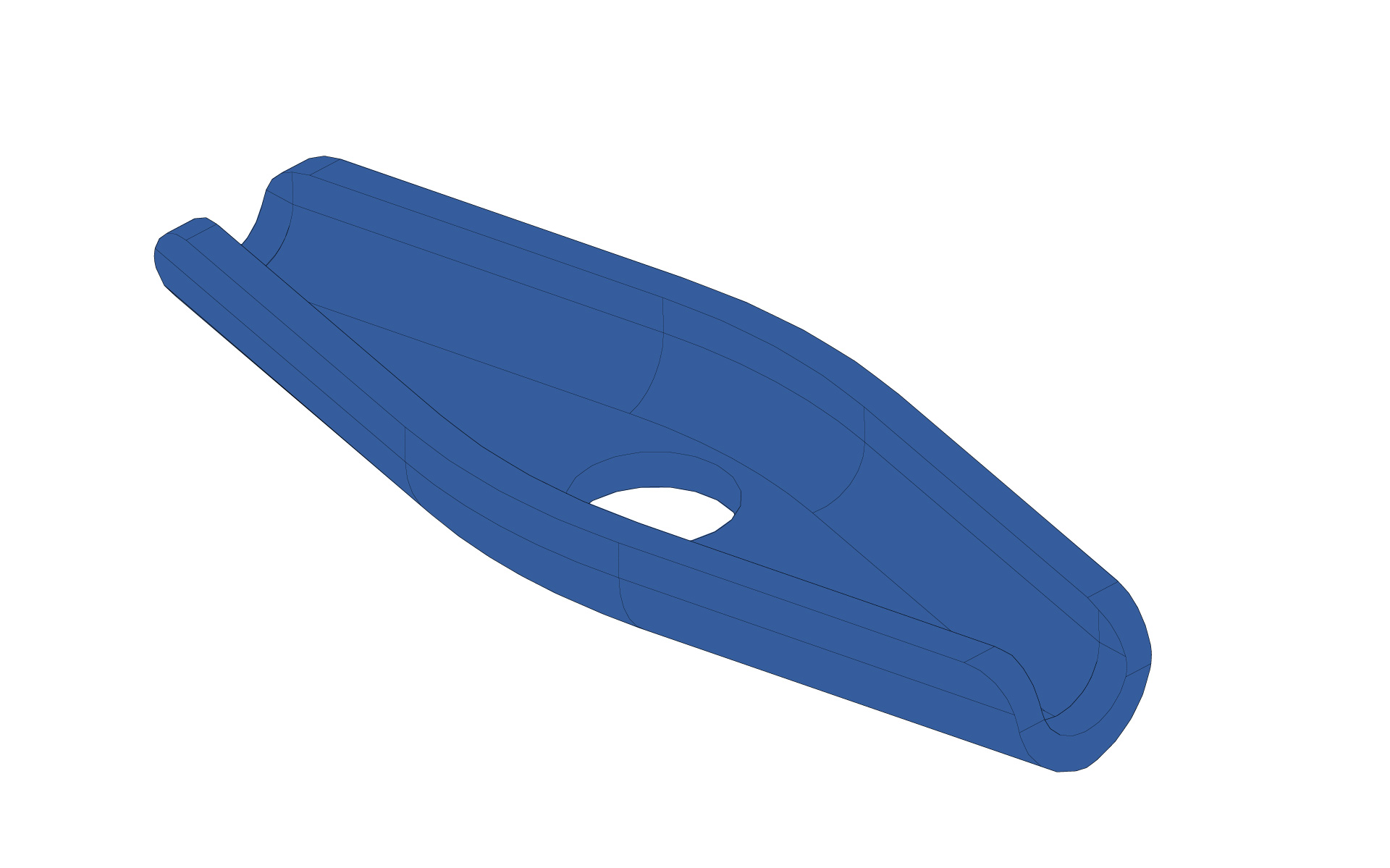

Yläosa hammasloviritilään ja kevytritilään LDS.
Pintakäsittely: Kuumasinkitty
| Ritilätyyppiin | Koko (mm) | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| Hammaslovi | 22 x 60 | Fzv | 16360221 |
