SUORIEN PORTAIDEN SUUNNITTELU

Monivuotisen kokemuksemme ansiosta voimme auttaa ja neuvoa suunnittelussa. Kaikki portaat piirretään erikseen ja piirustus lähetetään asiakkaalle hyväksyttäväksi ennen valmistusta.


Suodatus

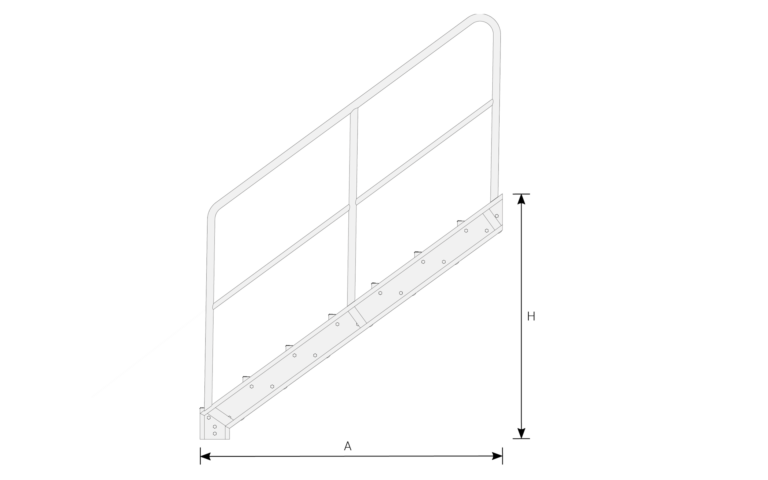

Kaltevuus, askelkorkeus

Jotta portaat olisivat miellyttävät käyttää, kaltevuuden, askelkorkeuden ja askelmaleveyden välillä pitää olla tietty suhde. Kaltevuuden tulisi mieluiten olla 30°–45°, mutta usein tila on rajoitettu, joten ihannekaltevuuteen ei päästä.

Taulukosta voit lukea sopivan askelkorkeuden ja askelmaleveyden tietyllä kaltevuudella.

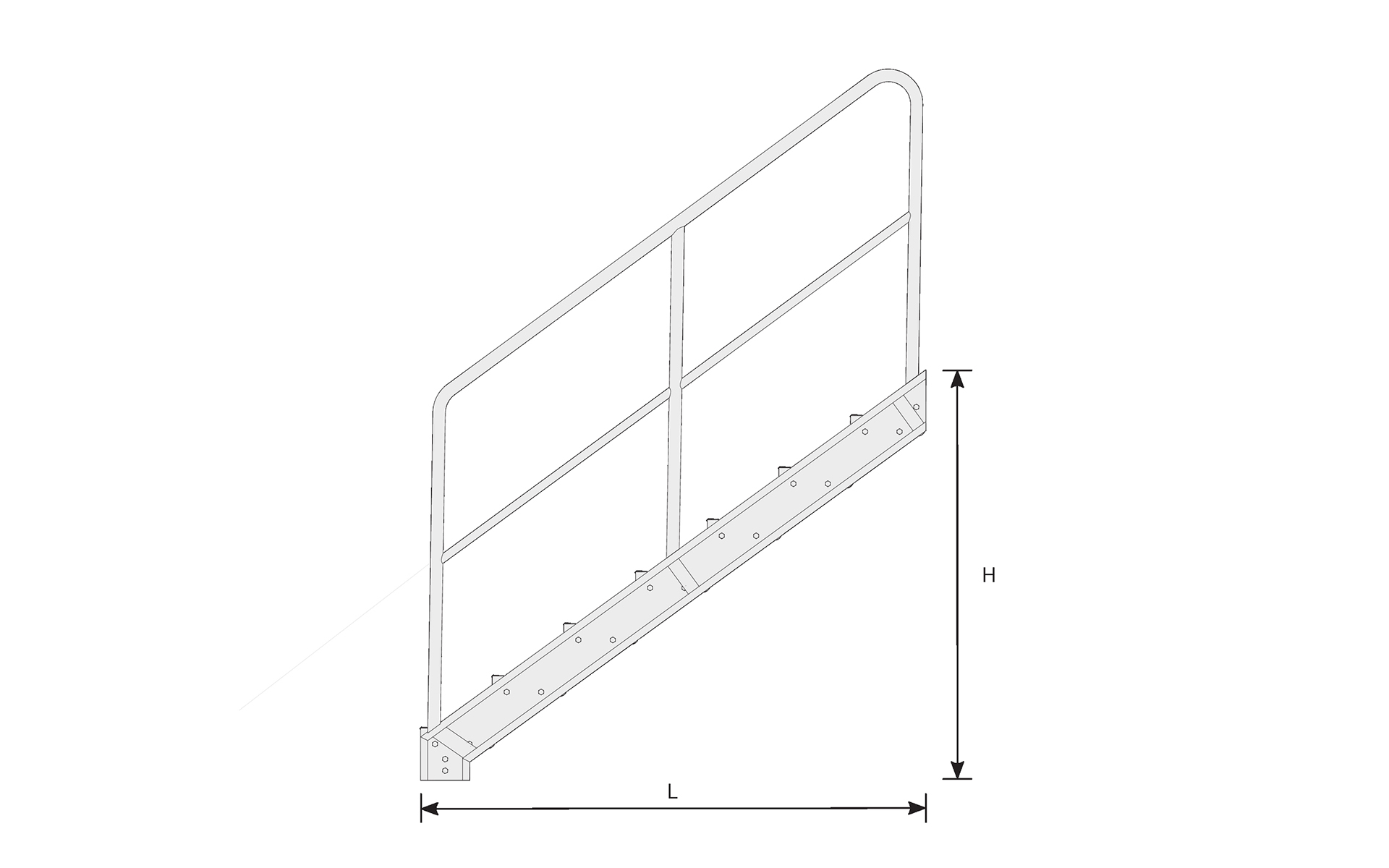

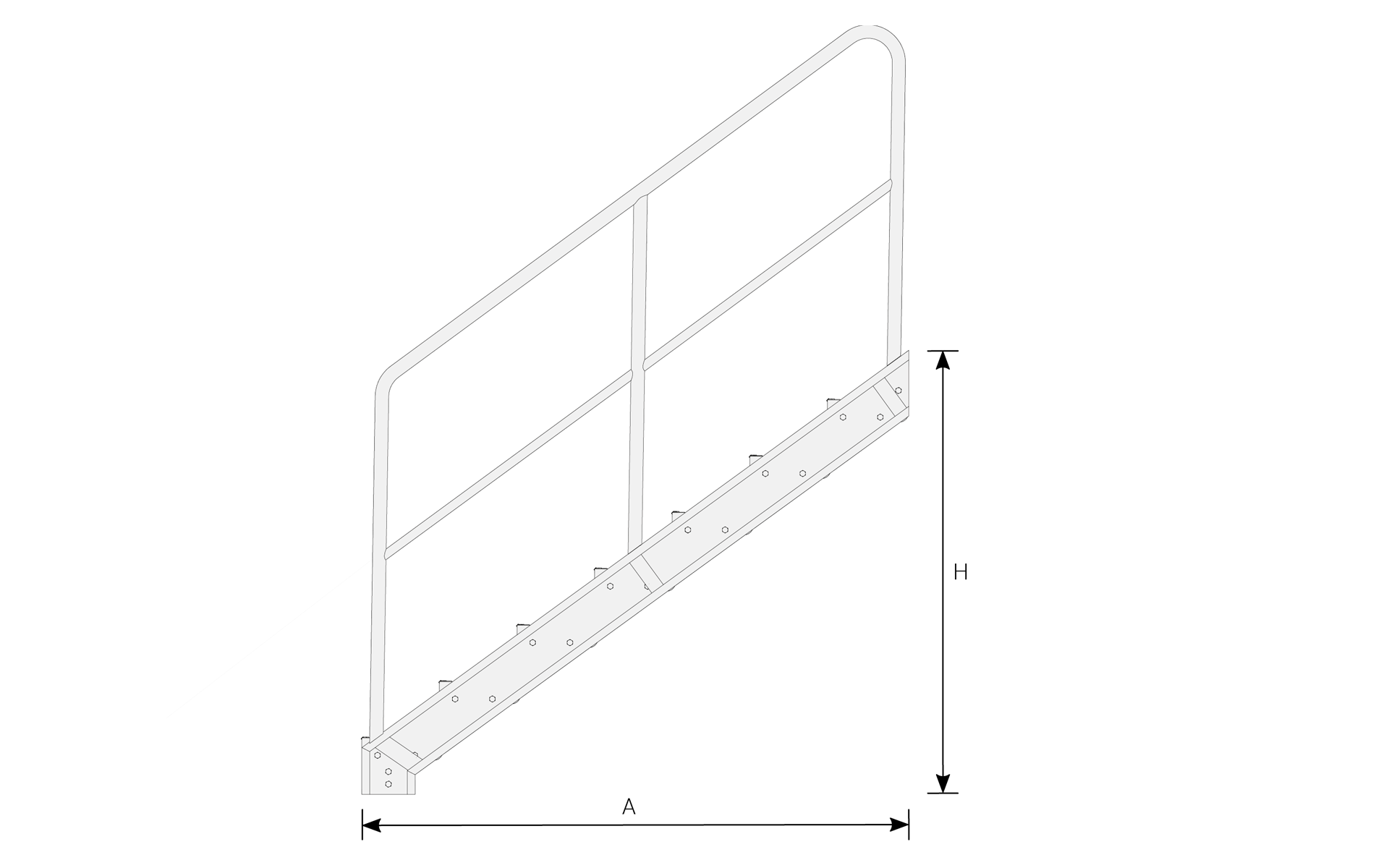

* Ellet tiedä portaan kulmaa, mutta tiedät sen sijaan ulkoneman, voit jakaa ulkoneman (L) portaan korkeudella (H) ja hakea taulukon oikeanpuoleisesta sarakkeesta lähinnä olevan luvun.

Esimerkki:

Ulkonema (L) = 3 500 mm

Portaiden korkeus (H) = 2 500 mm

L/ H = 3 500/2 500 = 1,4, josta saadaan kulmaksi 35°

Portaan kulma Sopiva askelnousu Sopiva askelsyvyys Suhde etenemä/korkeus*
60° 240 130-160 0,58
57° 230-240 160 0,65
55° 230 160-200 0,70
52° 220-230 160-200 0,78
50° 220 200 0,84
47° 210-220 200 0,93
45° 210 200-230 1,0
42° 200-210 230 1,11
40° 200 230-260 1,19
37° 190 260 1,33
35° 180-190 260-300 1,43
32° 175 300 1,6
30° 170 300 1,73

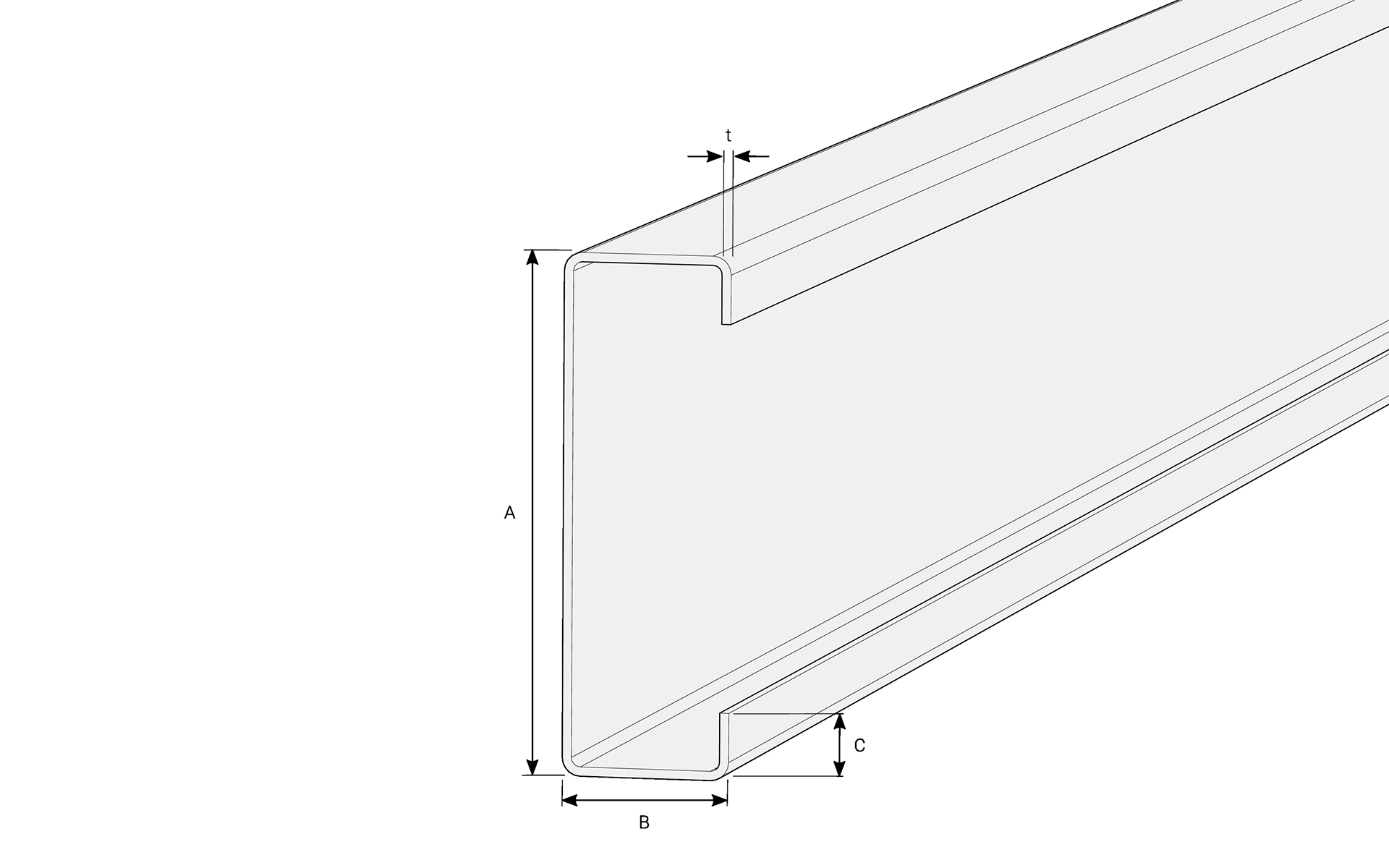

WUC-sivupalkkiprofiilin mitat

WUC-profiilia valmistetaan 3, 4 tai 5 mm teräslevystä korkeuksina 120, 170 ja 200 mm. Muissa kuormitustapauksissa ota meihin yhteyttä.

WUC-profiilin arvo taulukon mukaan.

Nimike A
(mm)
B
(mm)
C
(mm)
t
(mm)
Taivutusvastus
Wy cm³
WUC 120/3 120 55 22 3 28,1
WUC 170/3 170 55 25 3 46,1
WUC 170/4 170 55 25 4 59,0
WUC 170/5 170 55 25 5 70,6
WUC 200/5 200 55 25 5 89,3

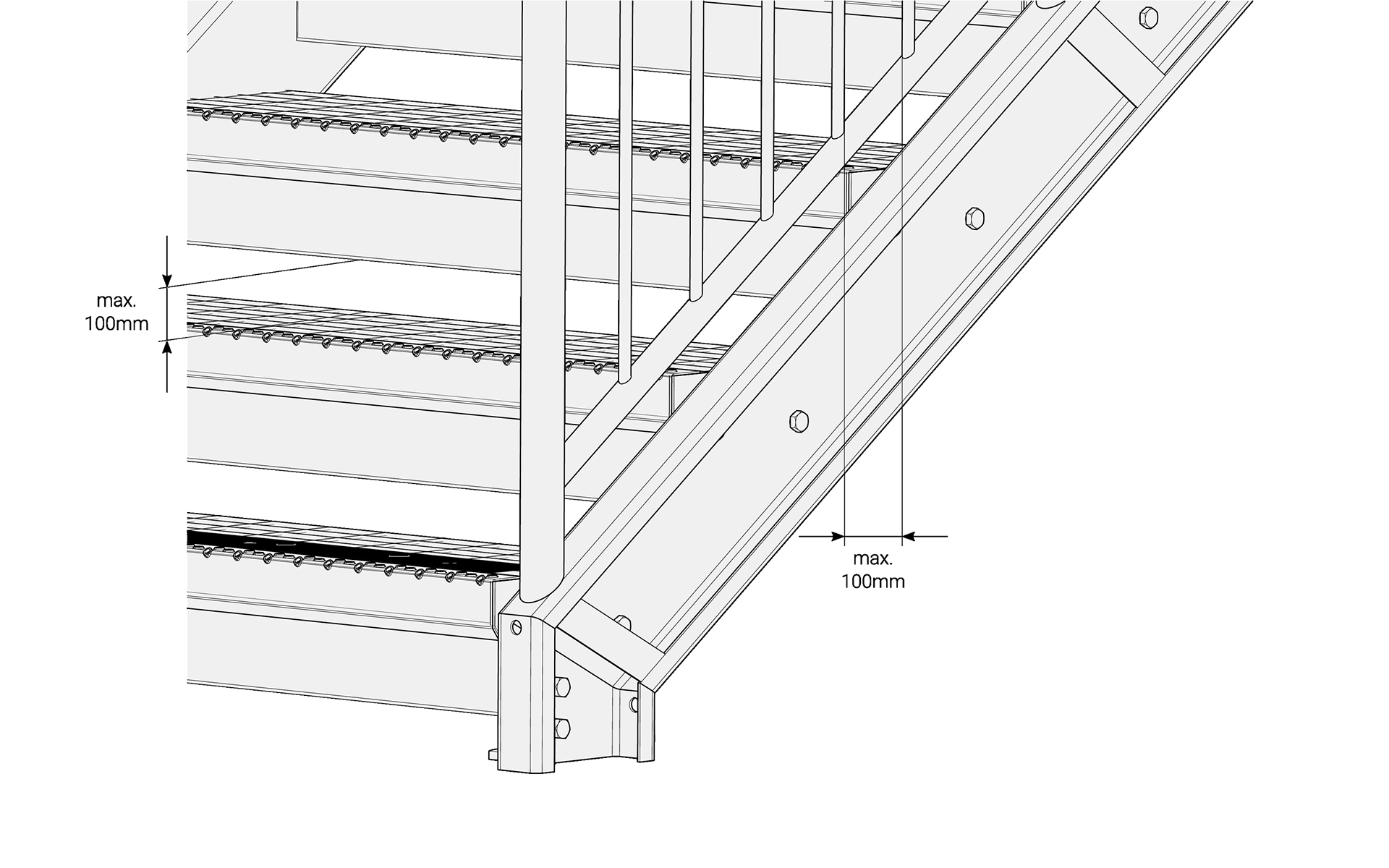

Lapsiturvallisuus

Lapsiturvallisuus tarkoittaa, että kaiteessa ei ole yli 100 mm aukkoja 800 mm alapuolella.


Kiinnitys ja tuenta

Suorat portaat voidaan kiinnittää ja tukea useilla eri tavoilla portaiden koosta riippuen. Kulmaraudat saattavat riittää pienten portaiden kiinnitykseen. Suuremmat portaat saattavat vaatia tukipalkkeja ja kannattimia.

Me autamme valitsemaan oikean kiinnitys- ja tuentatavan.

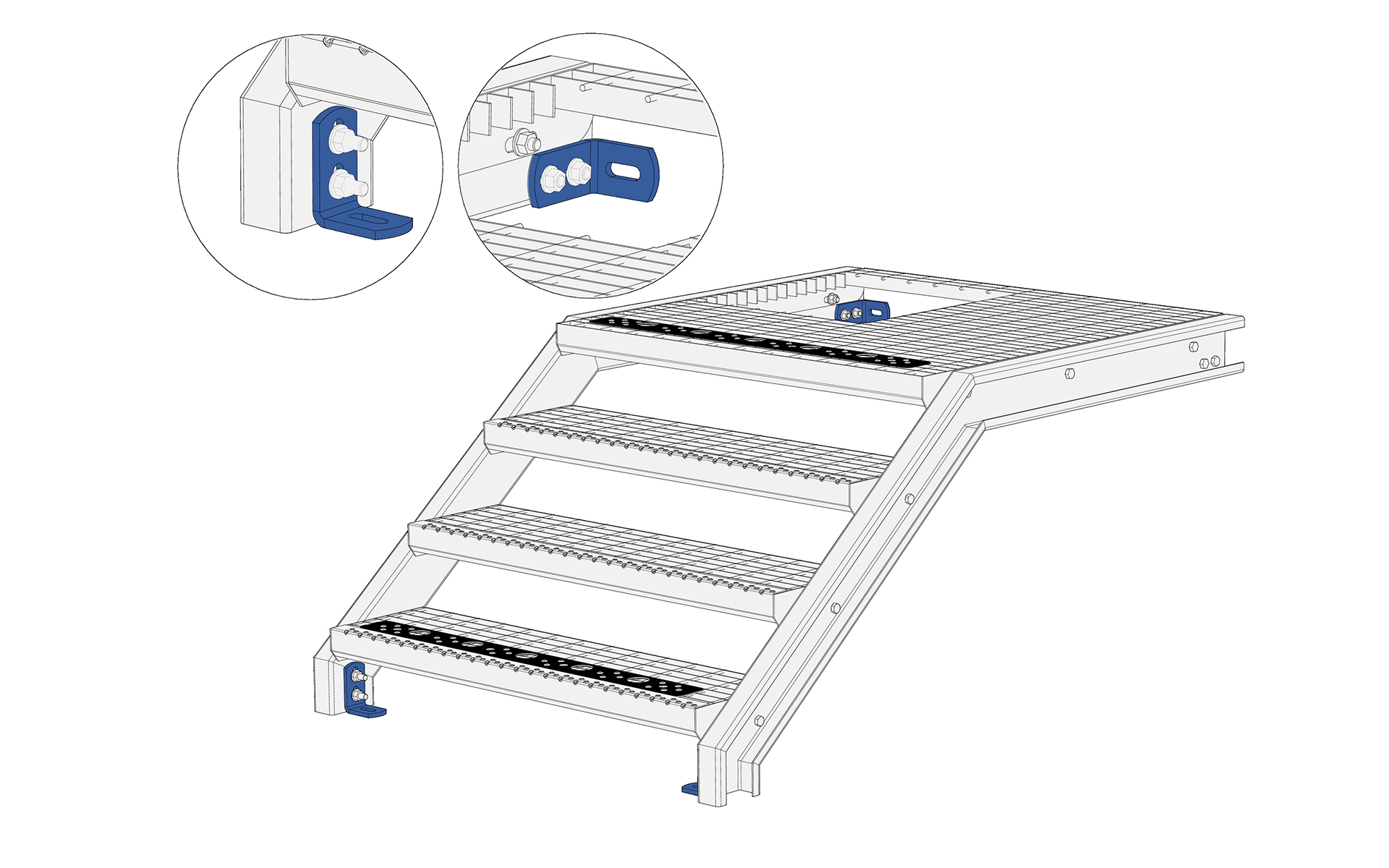

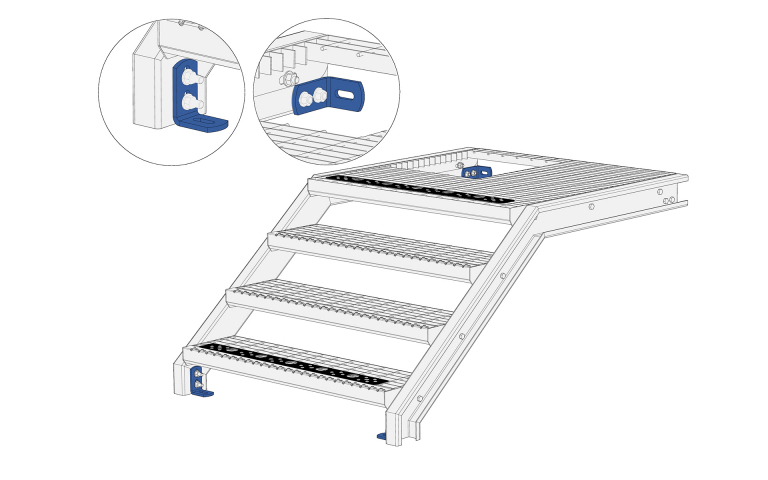

Kulmaraudat

Kulmaraudat portaiden ja tasojen sivupalkeille.

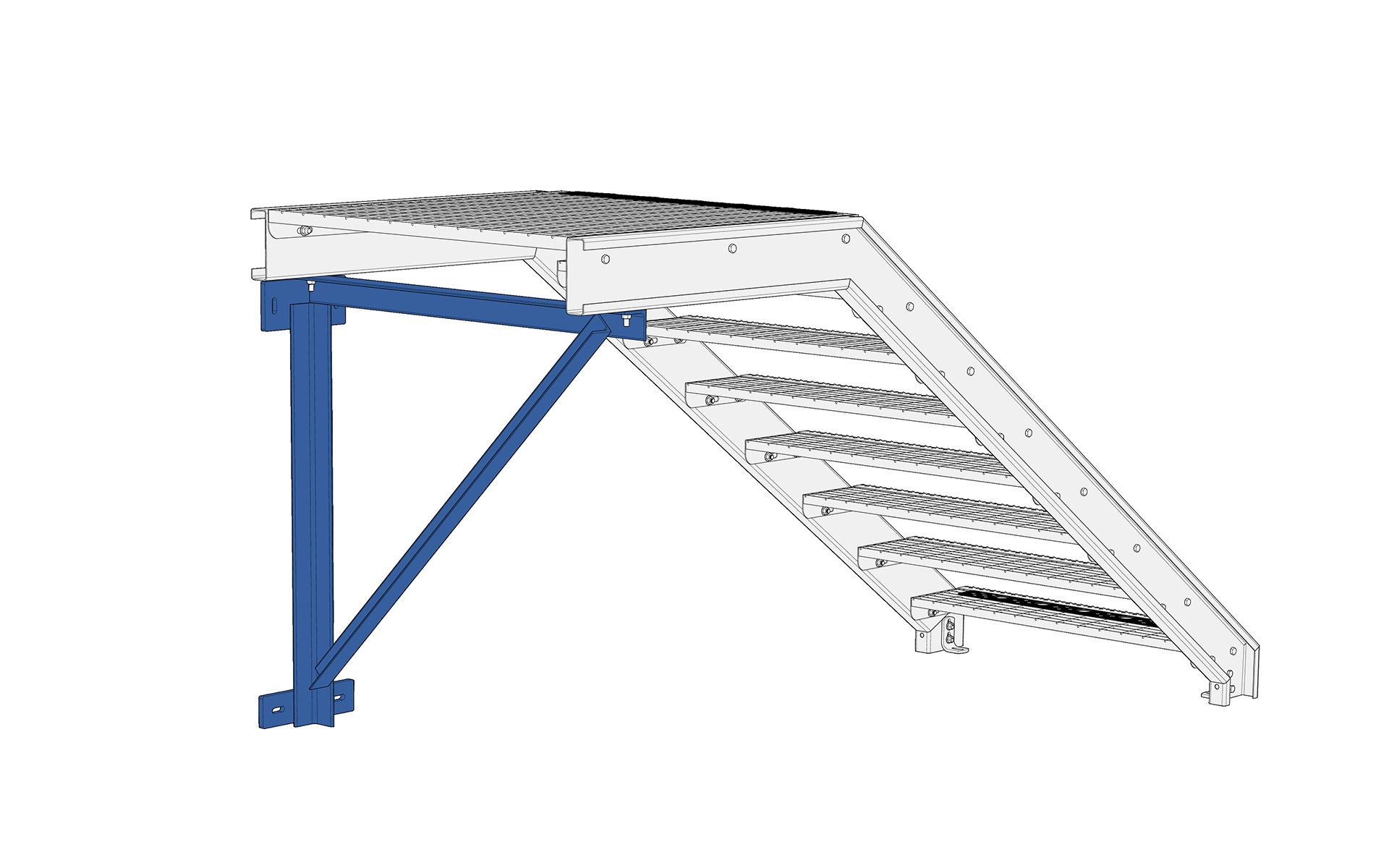

Kannake

Kannake tason sivupalkkien alla.

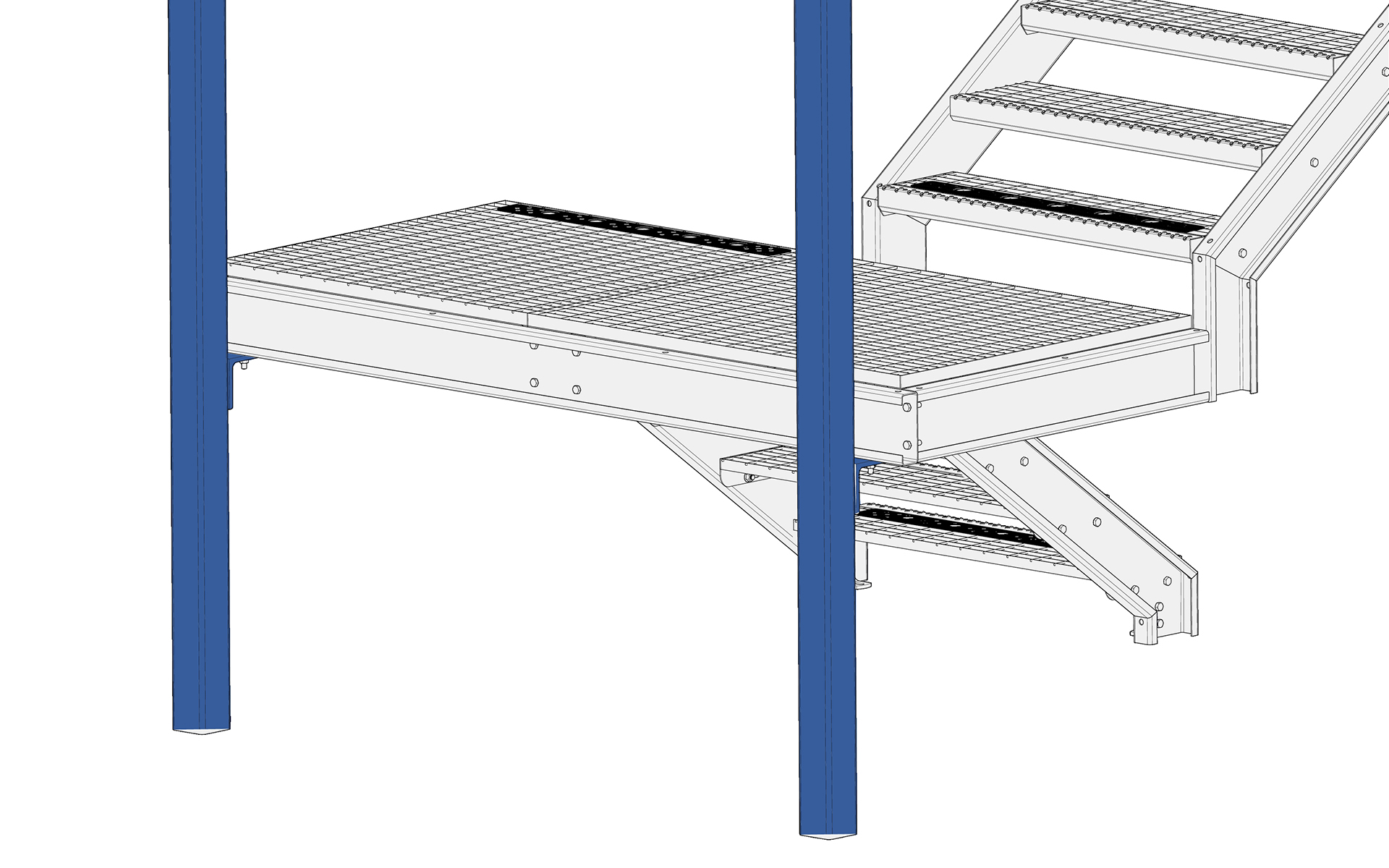

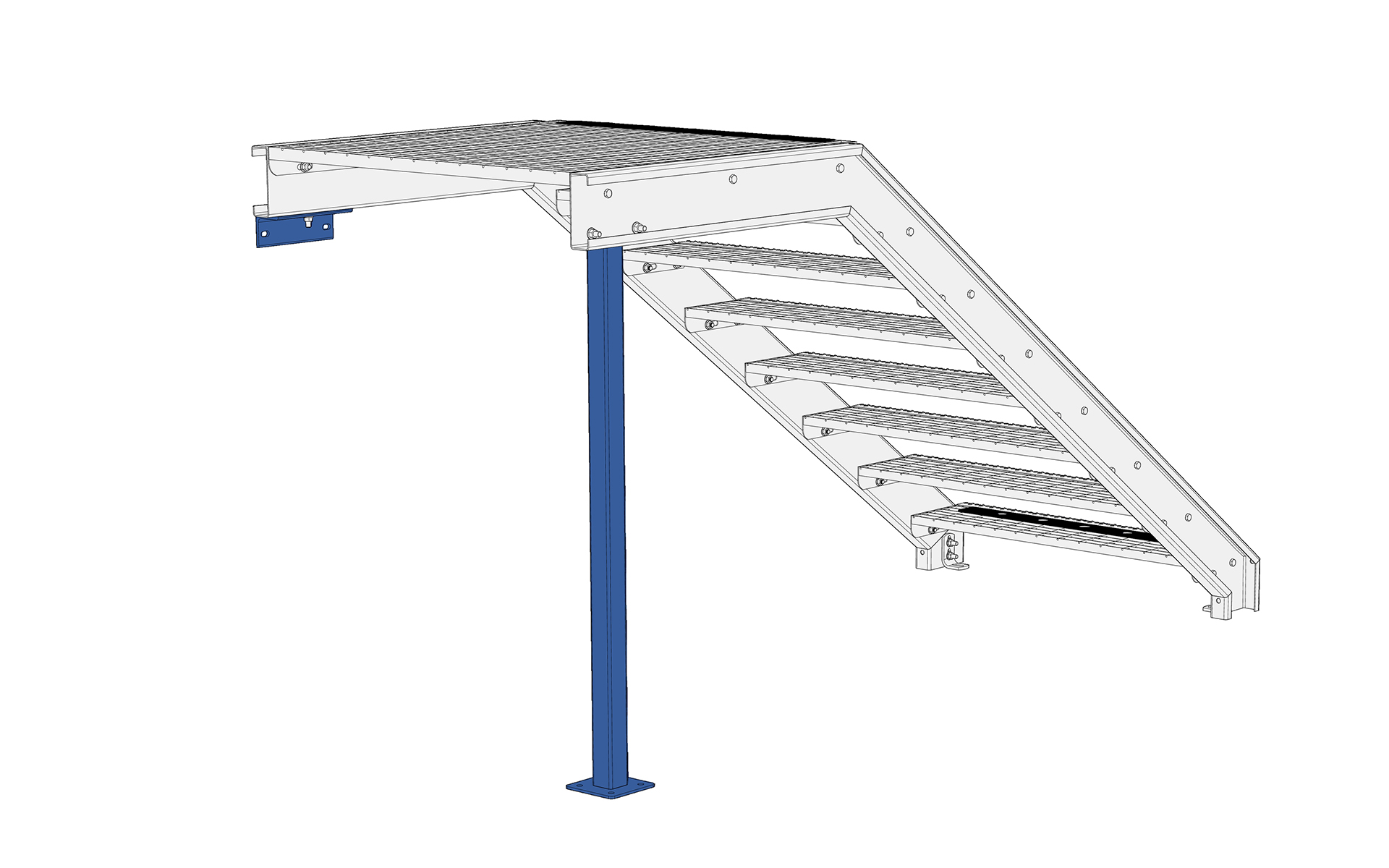

Tukijalat

Tukijalka ja kulmarauta tason sivupalkin alla.

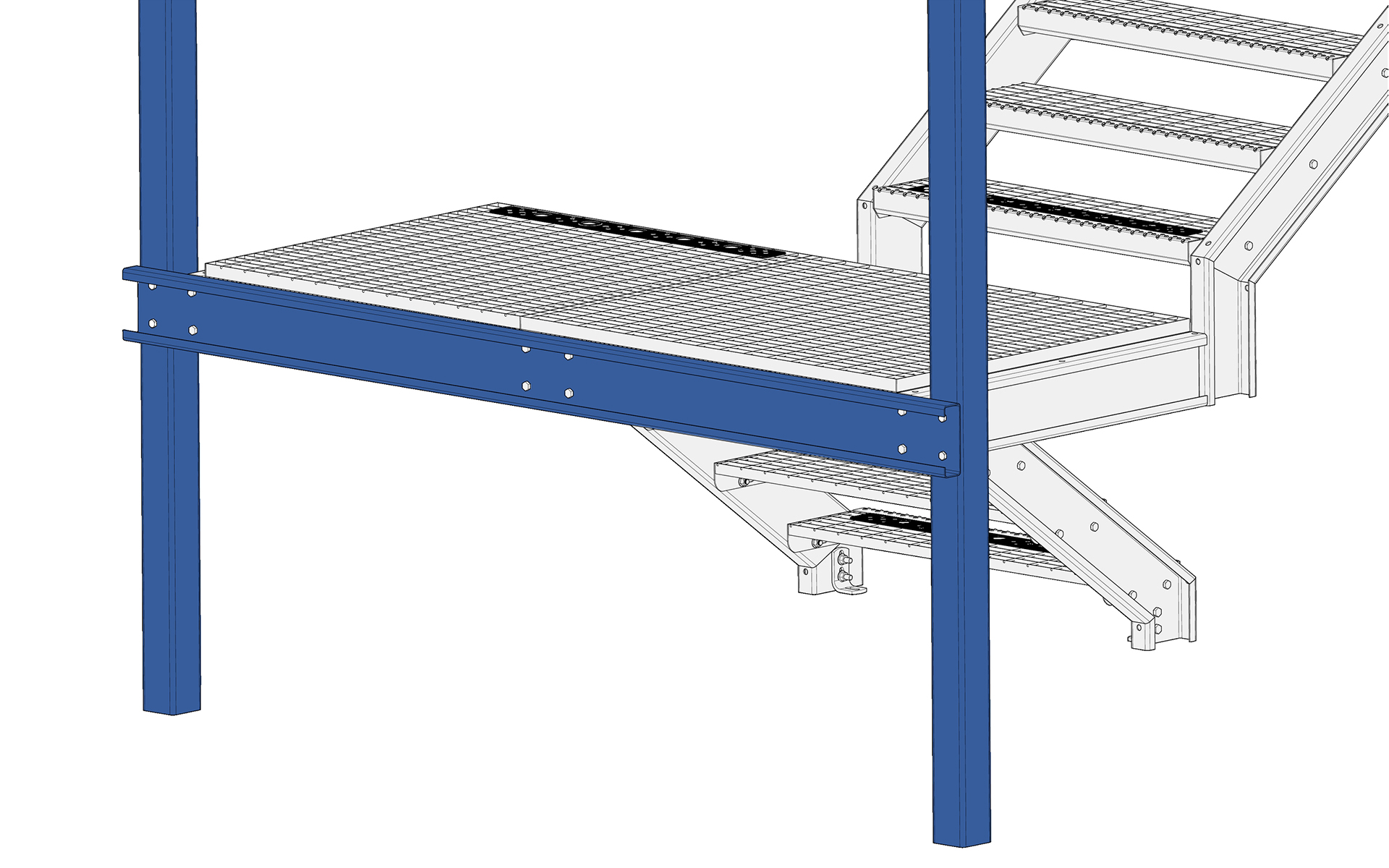

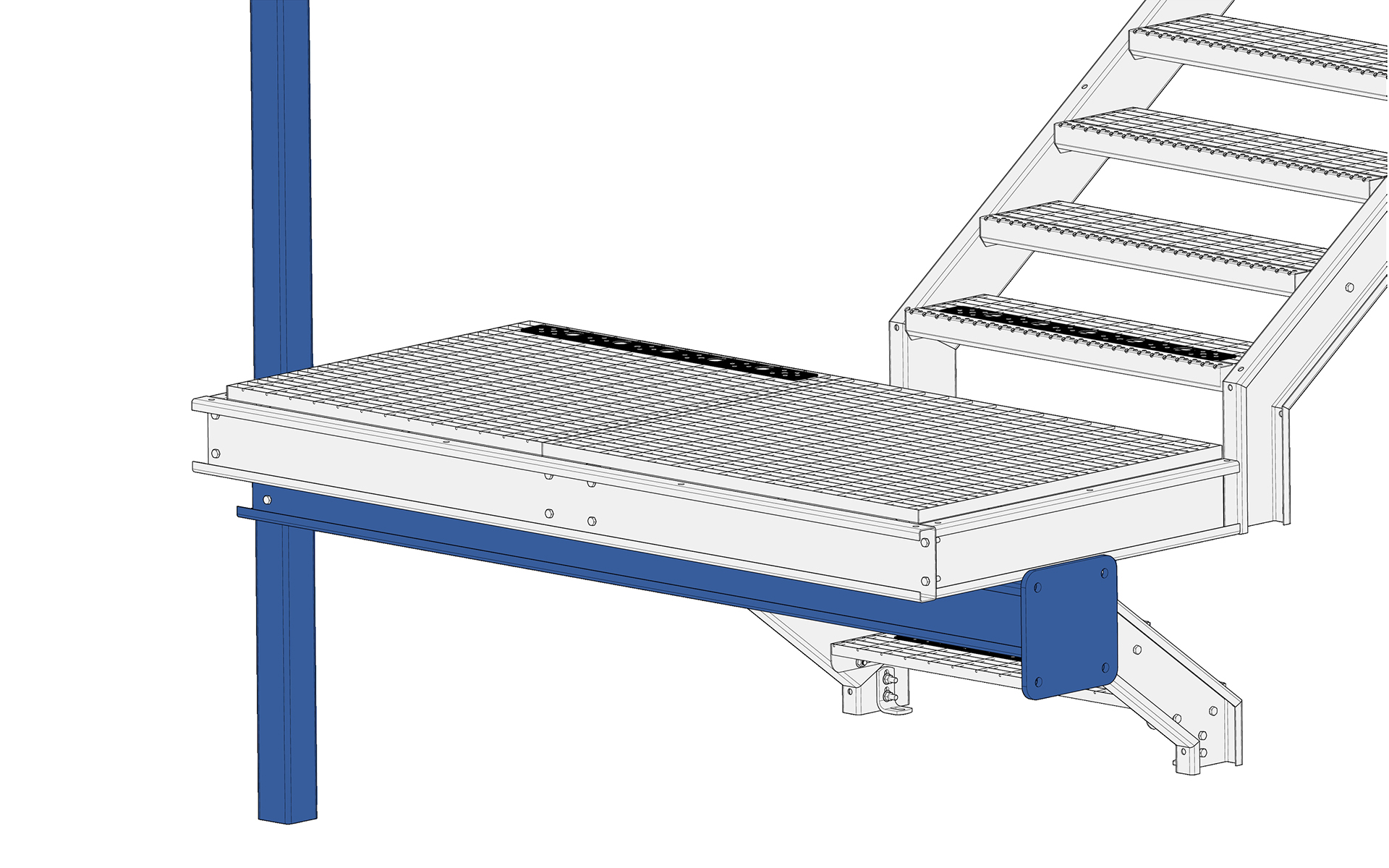

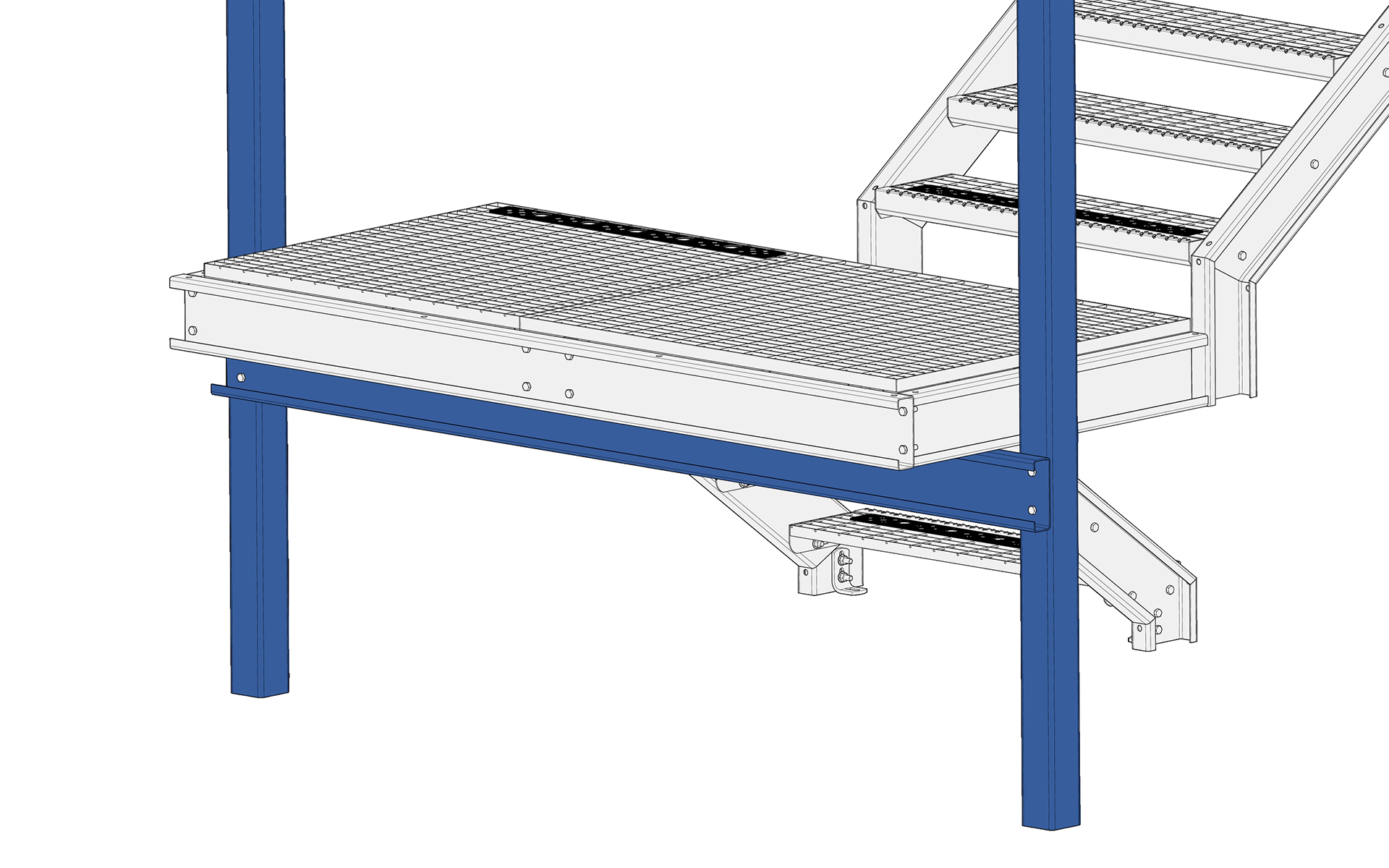

Tukipalkki

Tukipalkki ja tukijalka tason alla.


Yksijuoksuiset portaat

Yksijuoksuisia portaita on muutaman askeleen portaista kerrostason ja poistumistason sisältäviksi portaiksi. Portaiden suunta ei muutu. Yksijuoksuisissa portaissa on erilaisia vaihtoehtoja. Seuraavassa kolme esimerkkiä.

Yksijuoksuportaat vaihtoehto 1

Ylin askelma yhden askeleen alempana kuin poistumistaso.

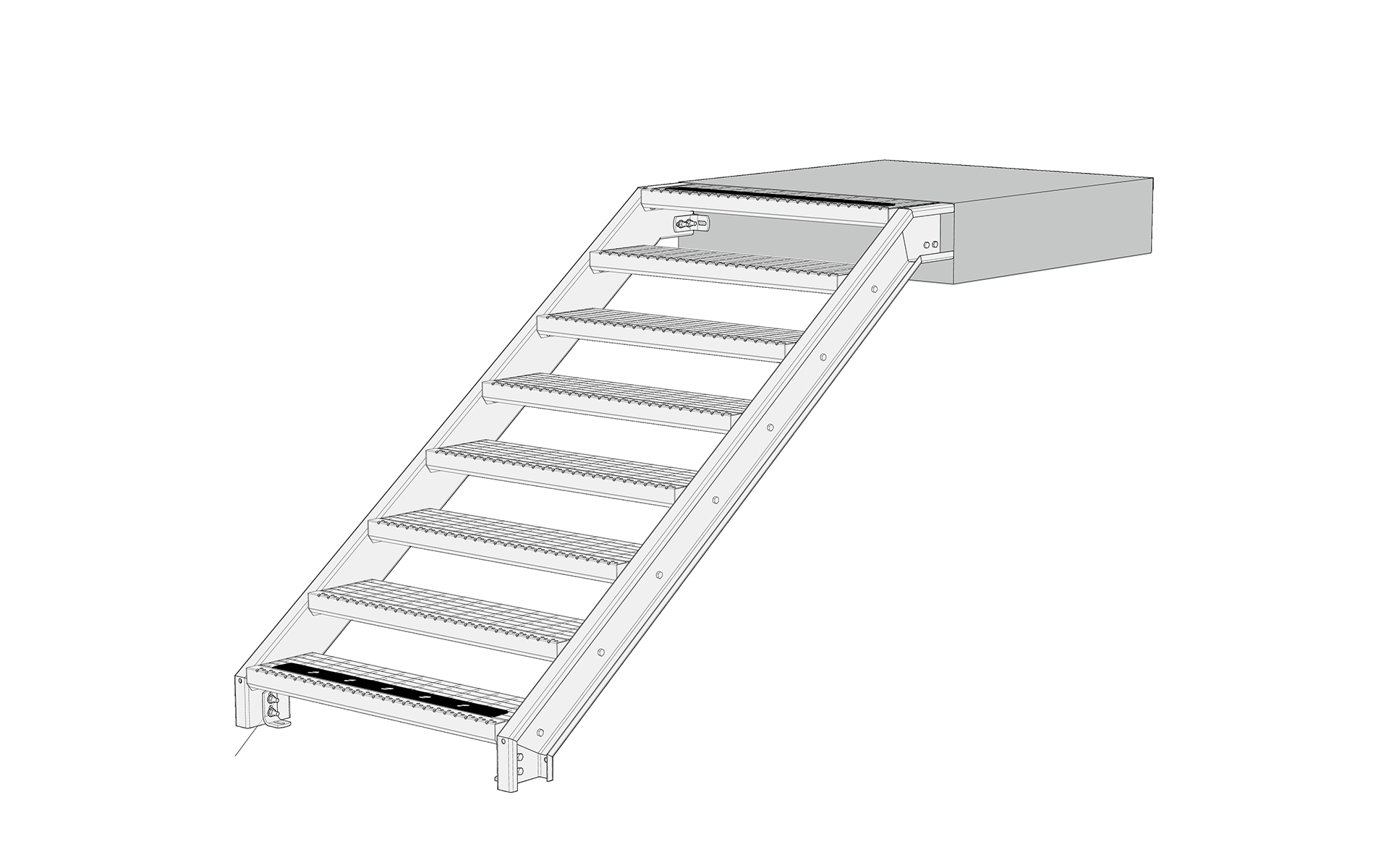

Yksijuoksuportaat vaihtoehto 2

Ylin askelma samassa tasossa poistumistason kanssa.

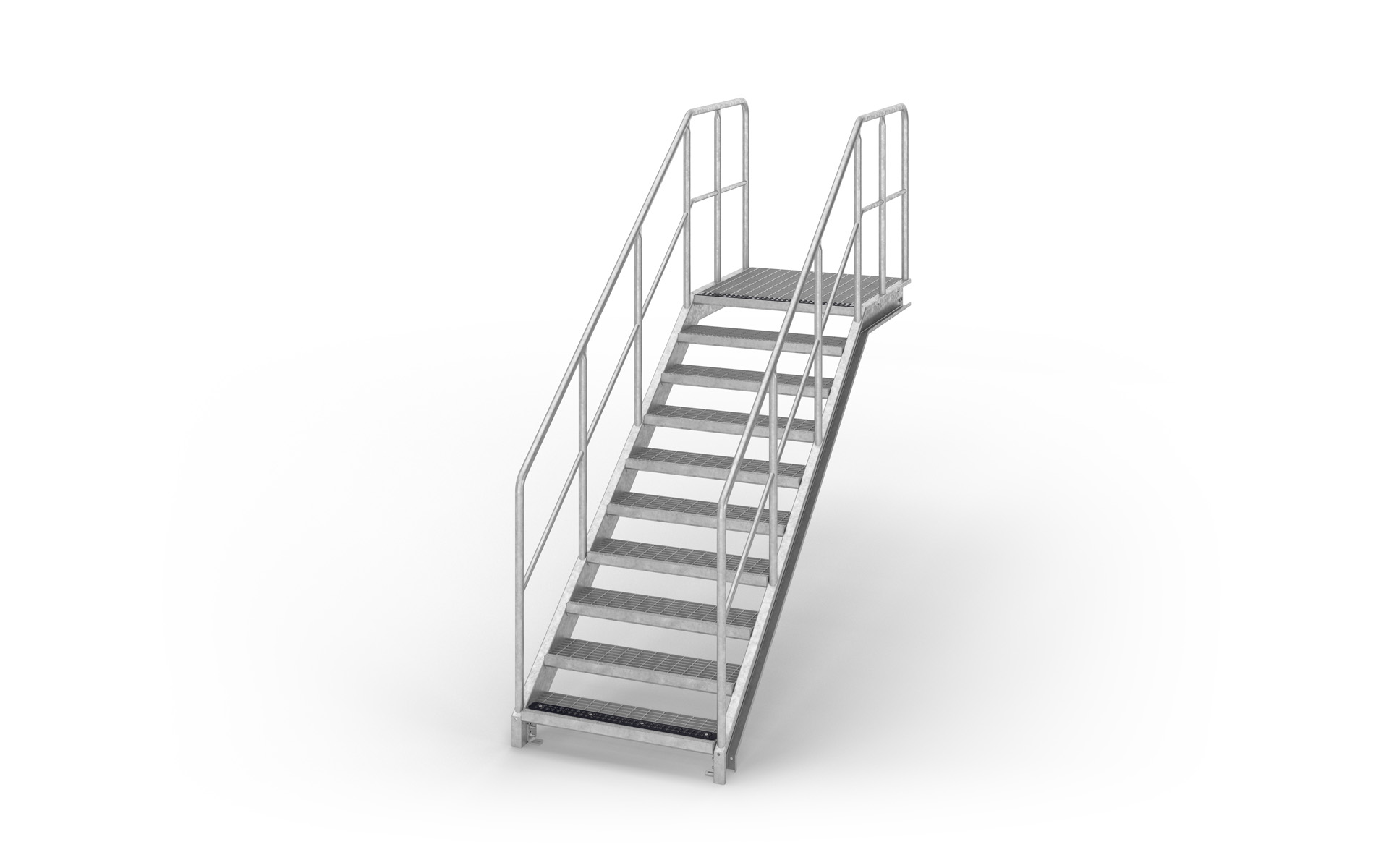

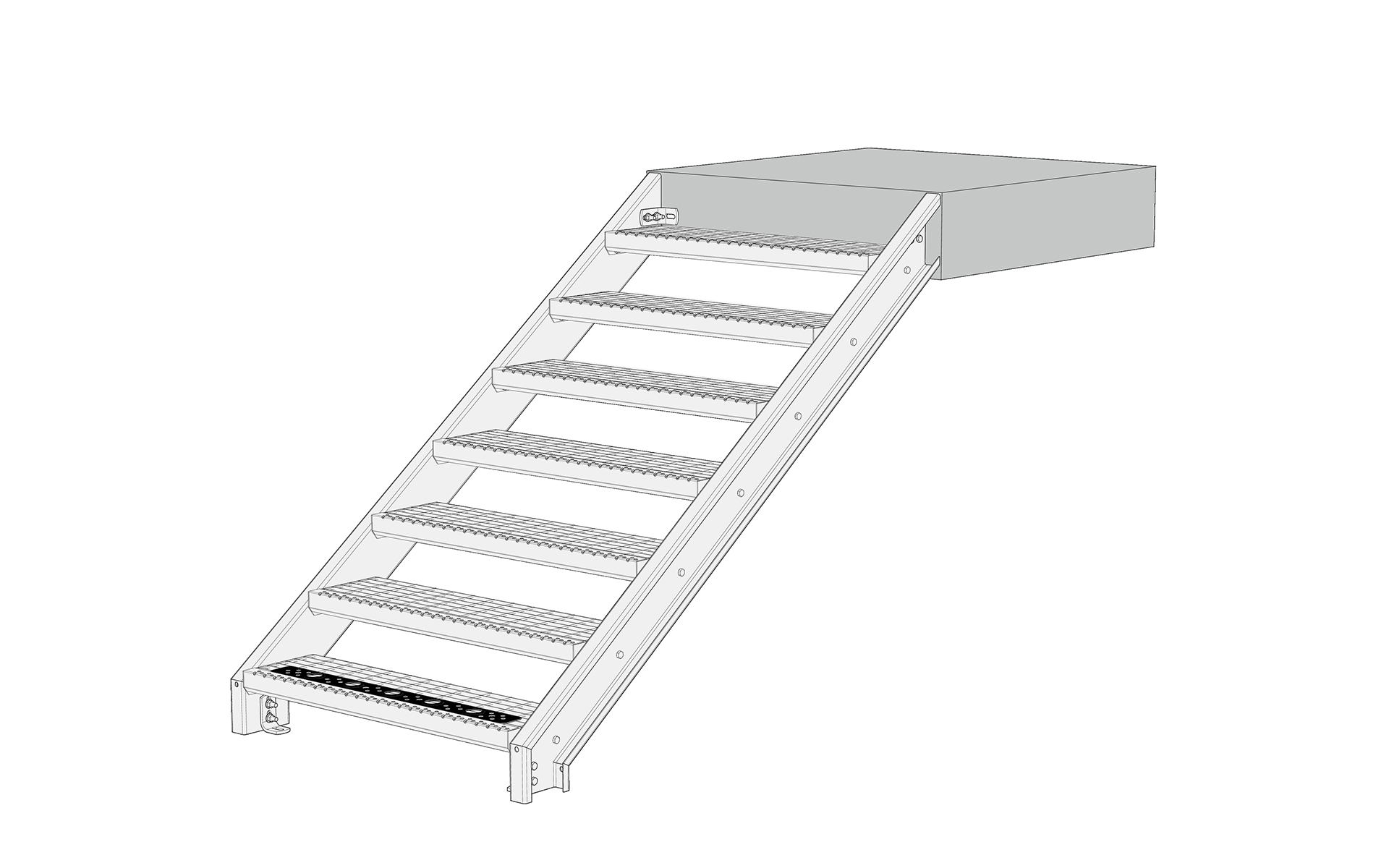

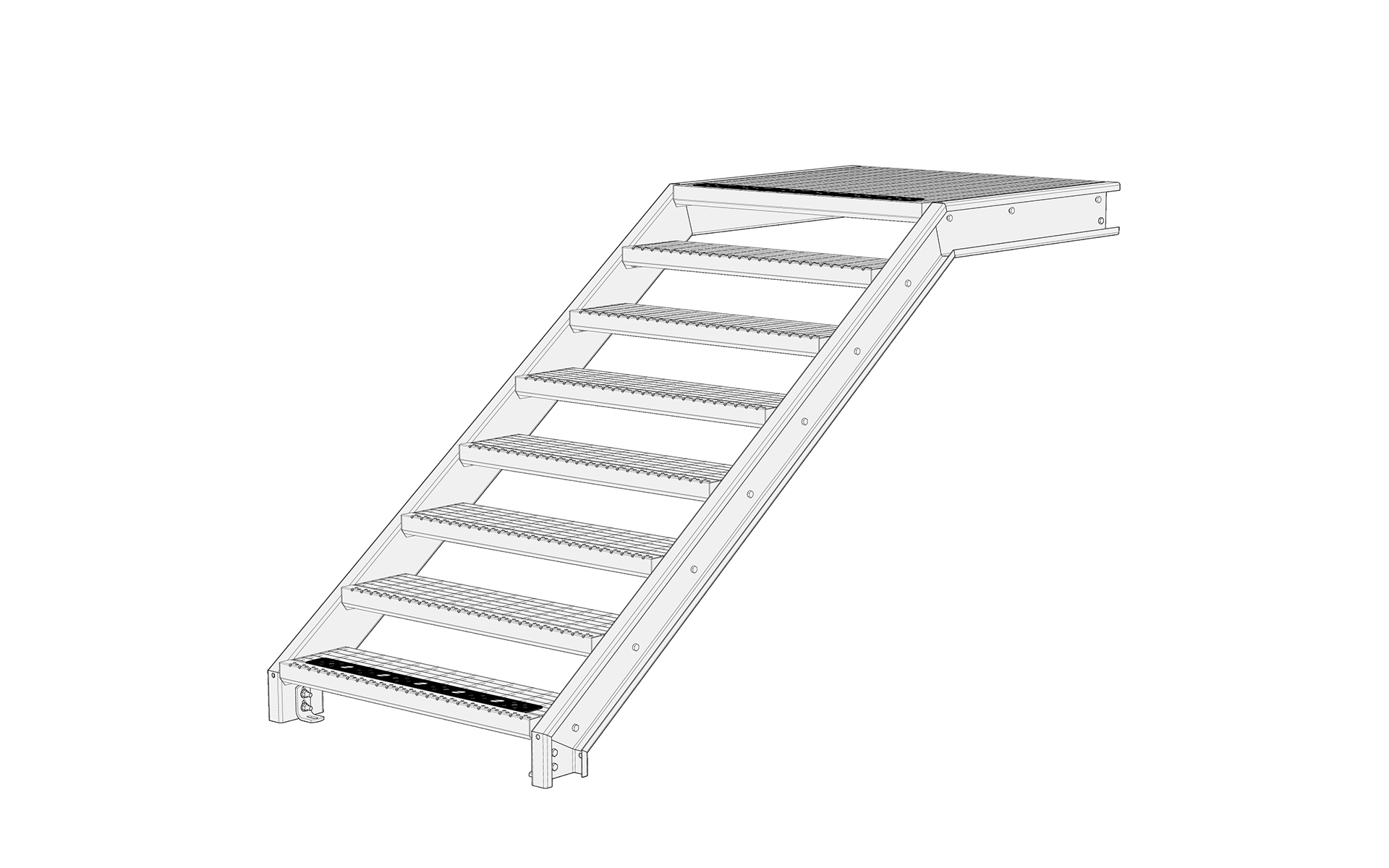

Yksijuoksuportaat vaihtoehto 3

Porras, taso yläpäässä.

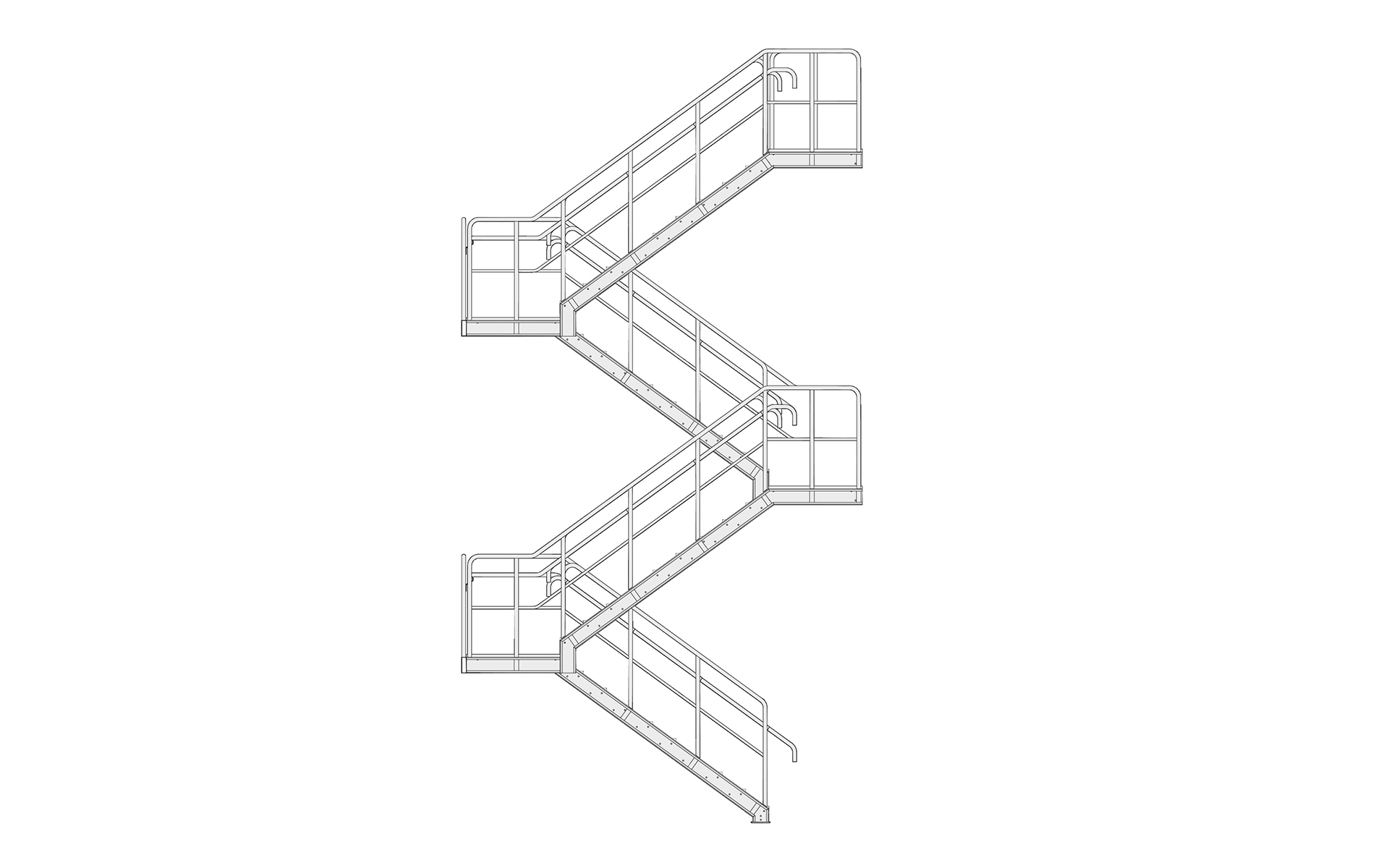

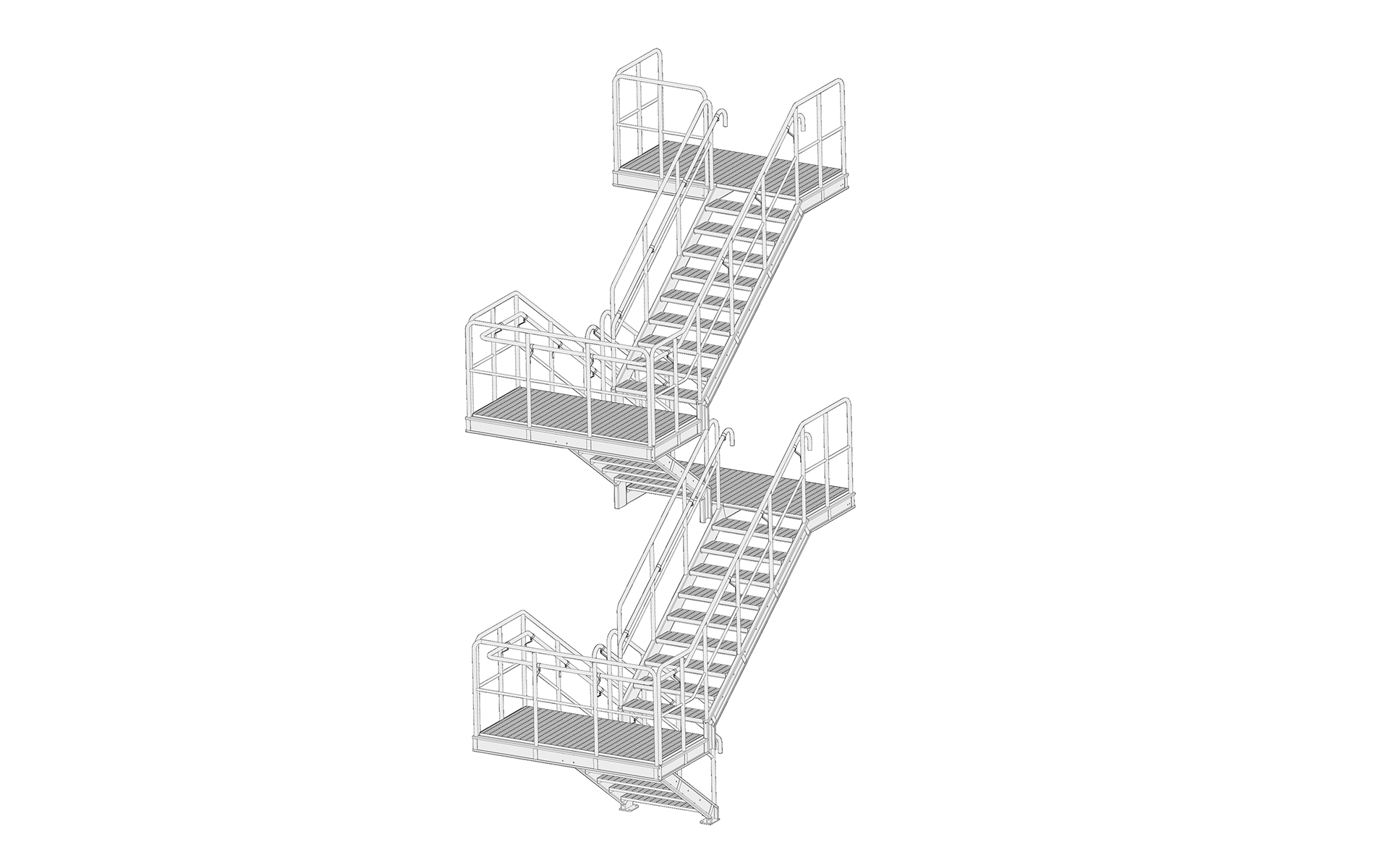

Monijuoksuiset portaat

Monijuoksuiset portaat ovat portaita, jotka yhdistetään kääntötasolla. Näin portaat voi olla erittäin korkeita.


Askelmat

Lisätietoa eri askelmavaihtoehdoista.

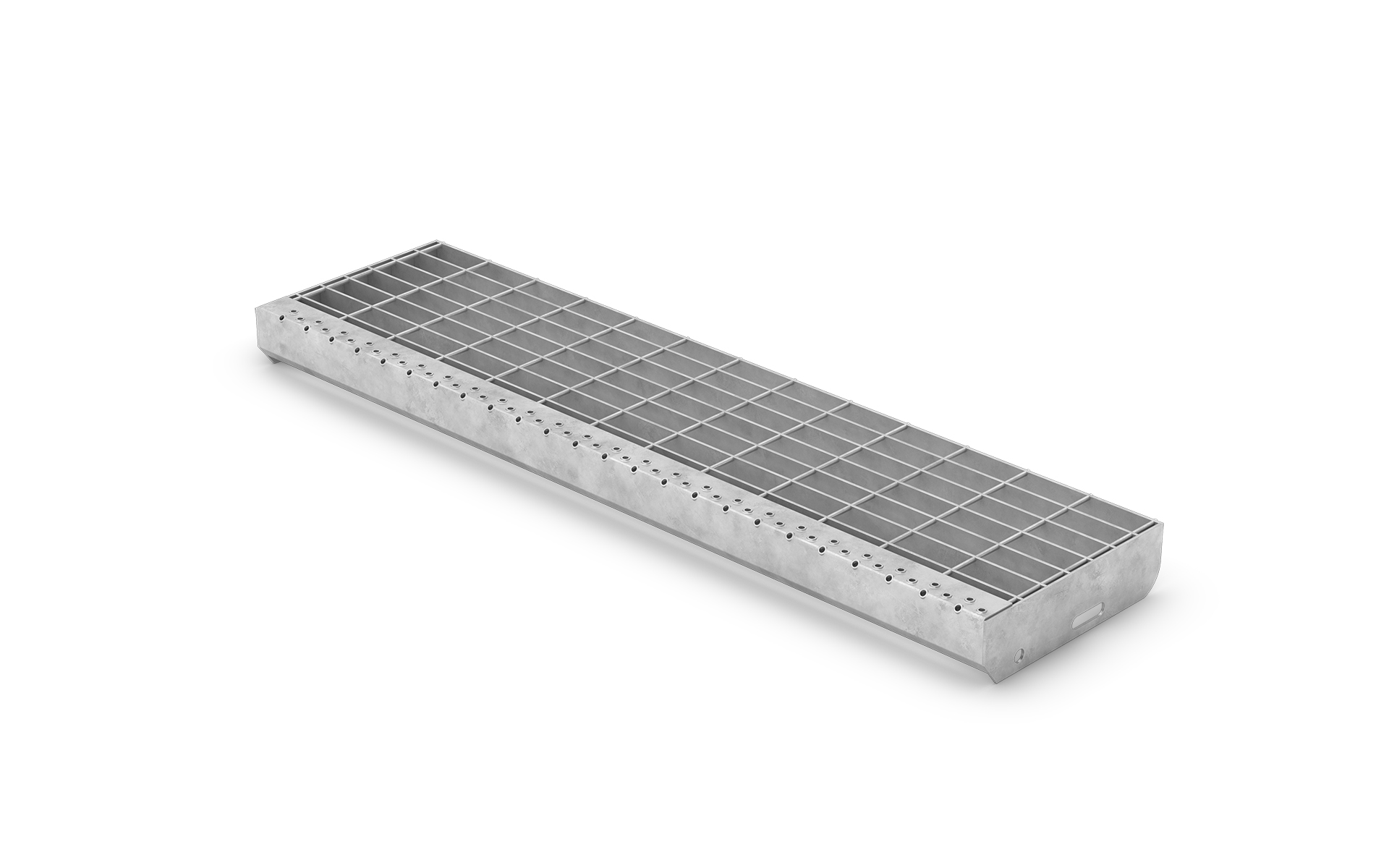

Ritiläaskelmat, silmäkoko 34 x 75 mm. Toimitetaan kuumasinkittyinä.

Jos halutaan pienempää silmäkokoa, suosittelemme 17 x 75 mm.

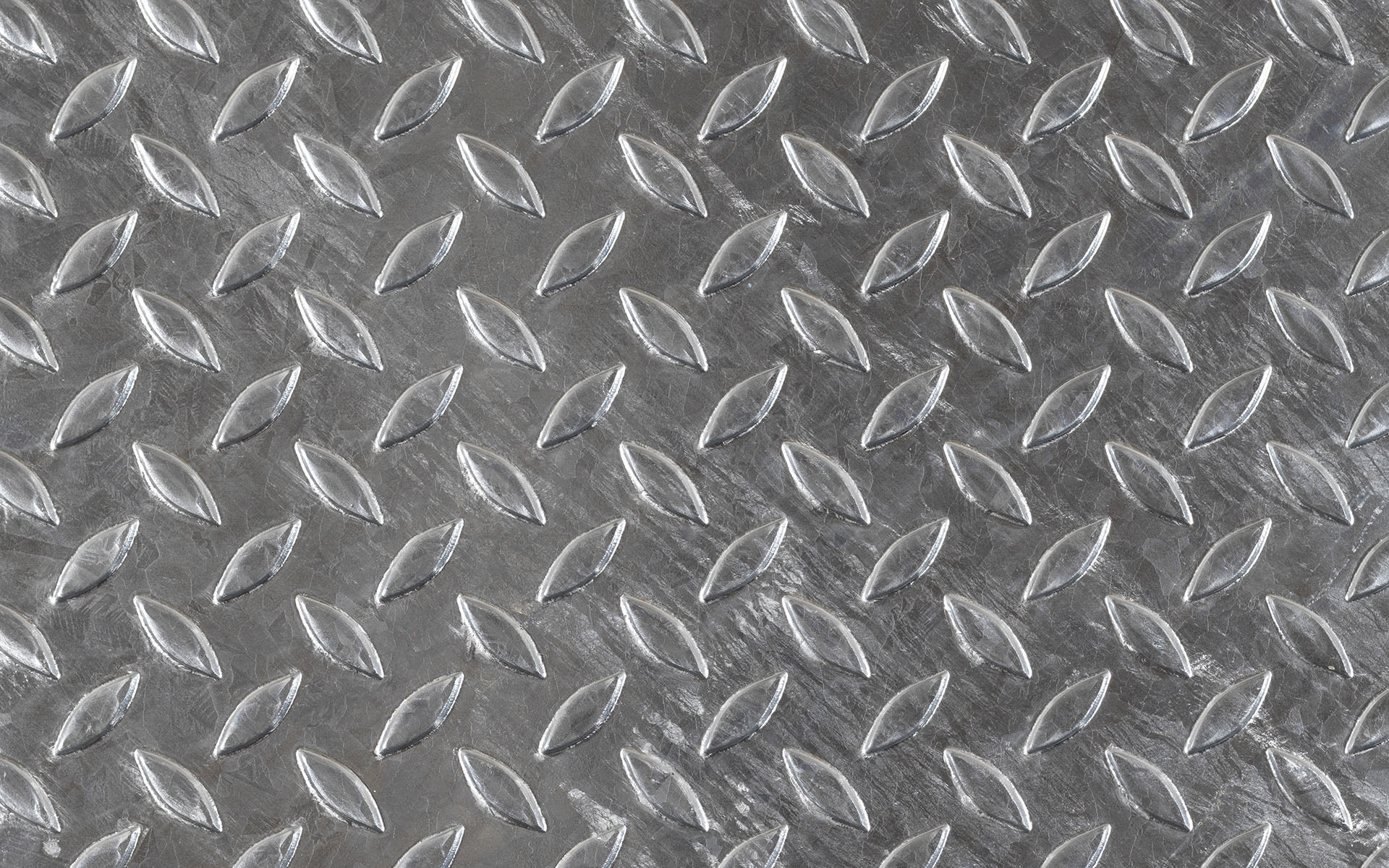

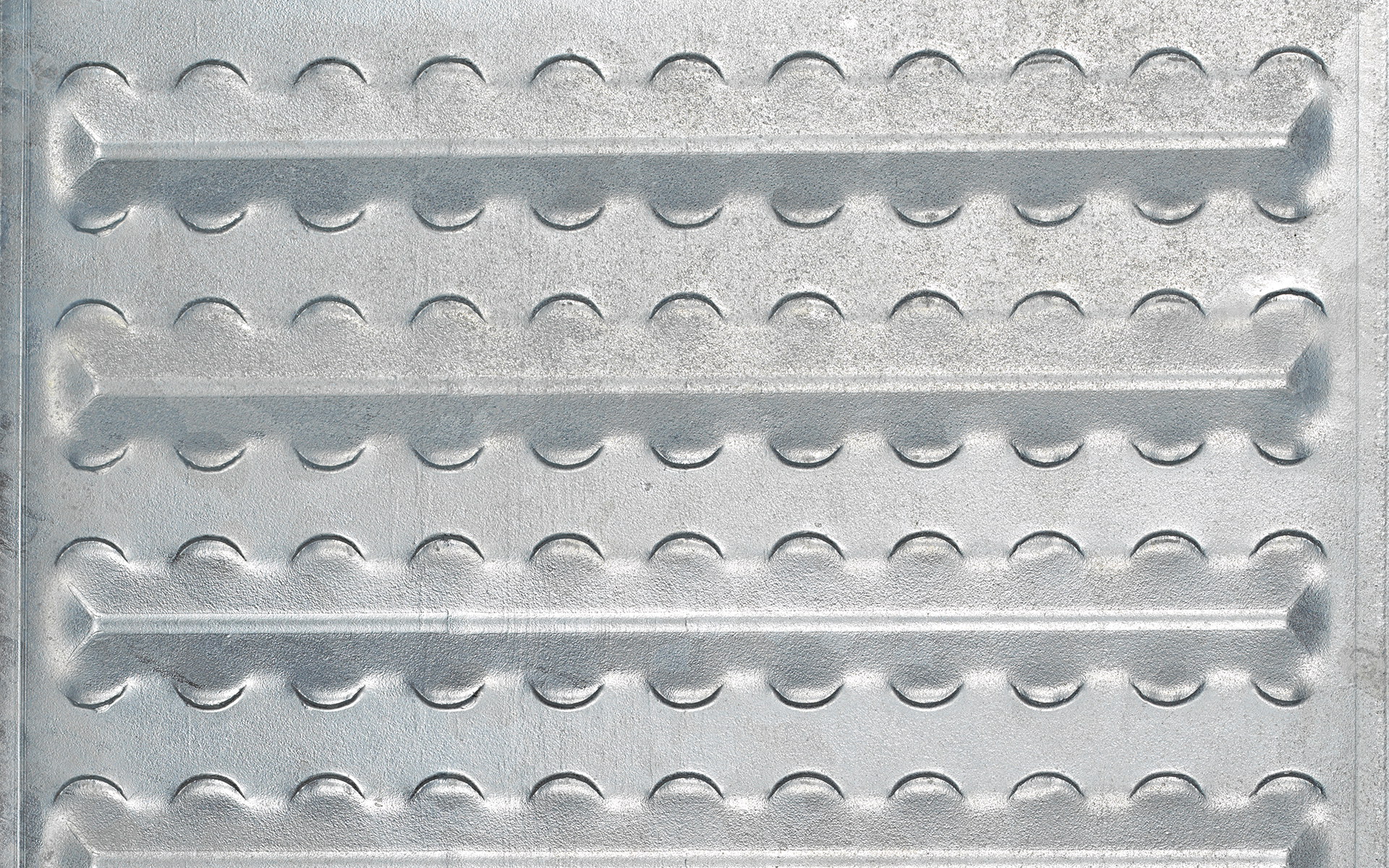

Askelma kyynellevyä, toimitetaan kuumasinkittynä.

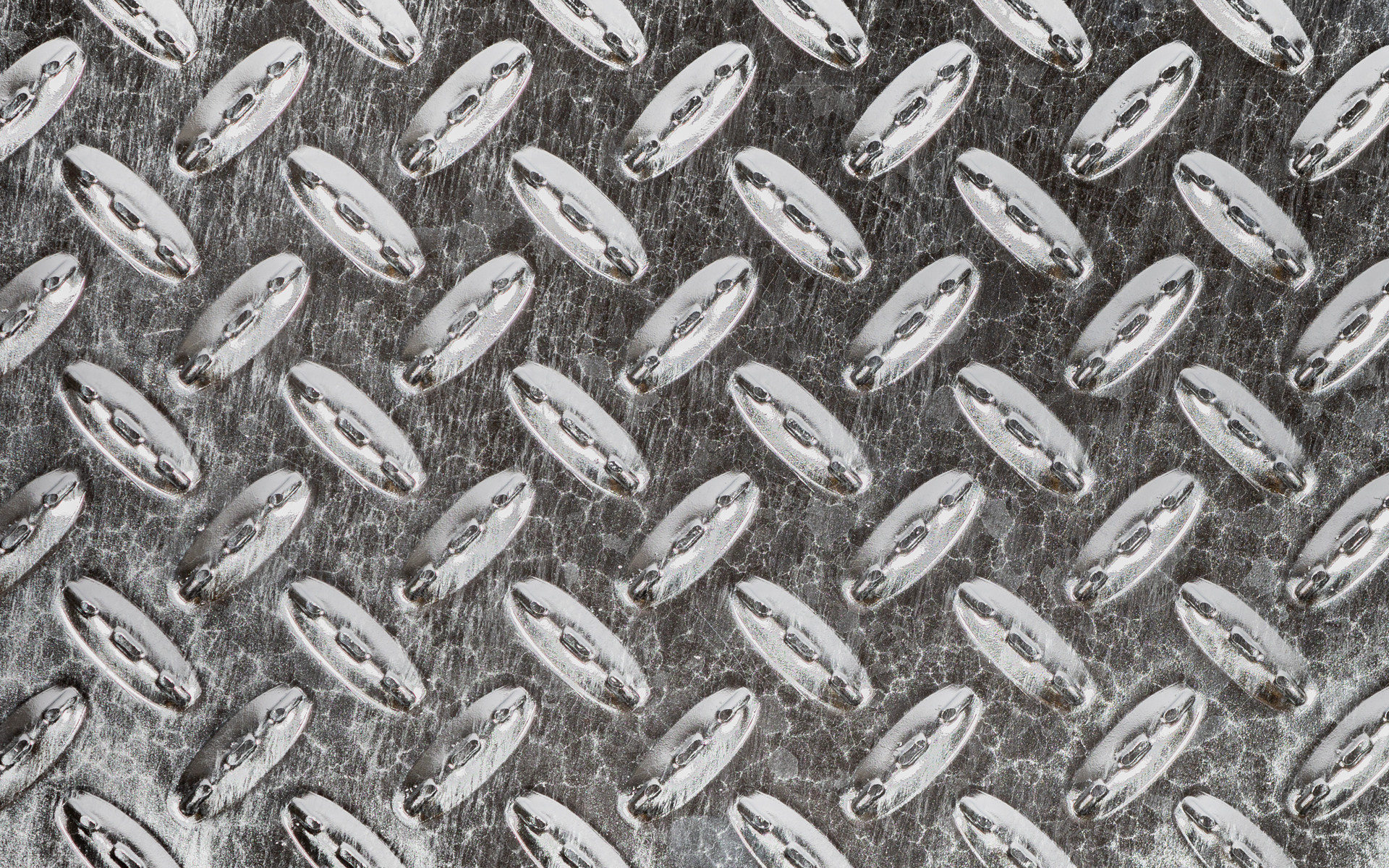

TLDT-kevytritilä

TLDT-askelmat valmistetaan tiheästä kevytritilästä. Yläpinnassa on liukastumisen estävä kuviointi.

Viimeistely: Kuumasinkitty

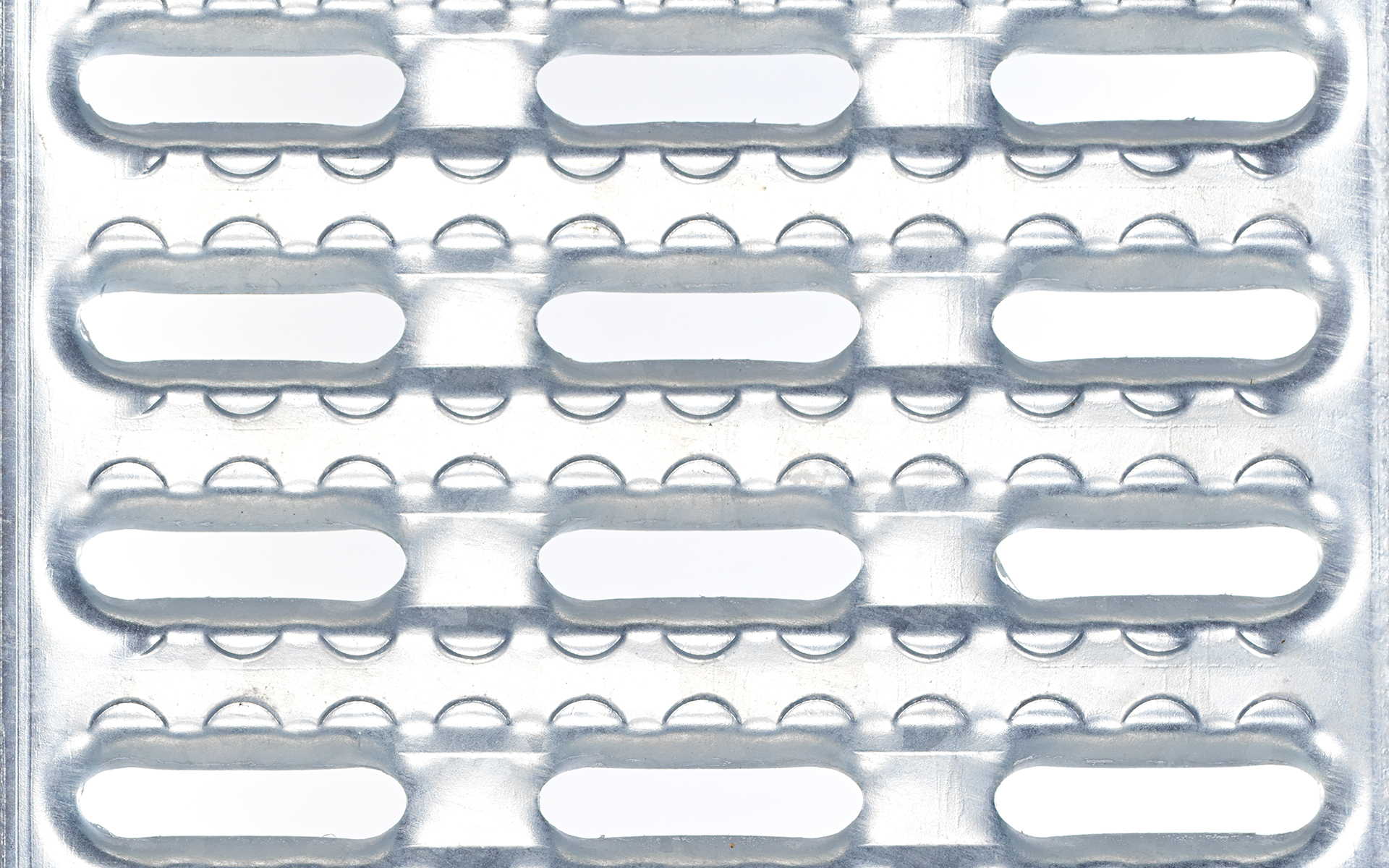

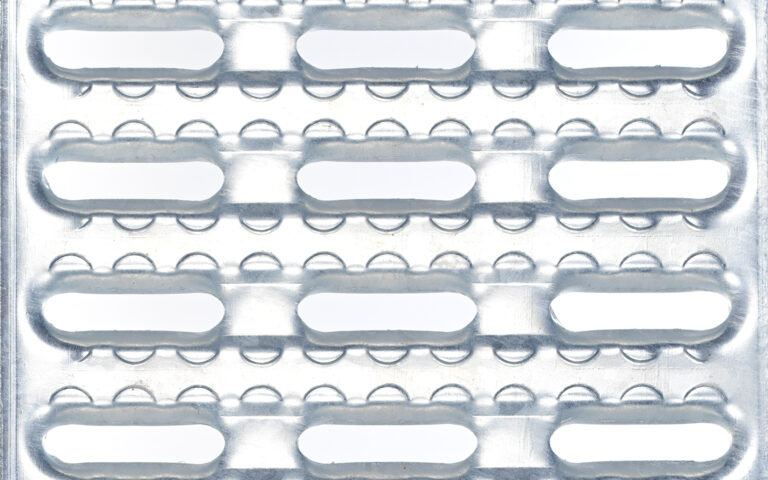

TLDH-askelmat valmistetaan tiheästä rei’itetystä kevytritilästä. Yläpinnassa on liukastumisen estävä kuviointi. Periaatteessa tiheä kevytritilä, jota on täydennetty stanssatuilla soikeilla 15 x 69 mm rei’illä.

Viimeistely: kuumasinkitty

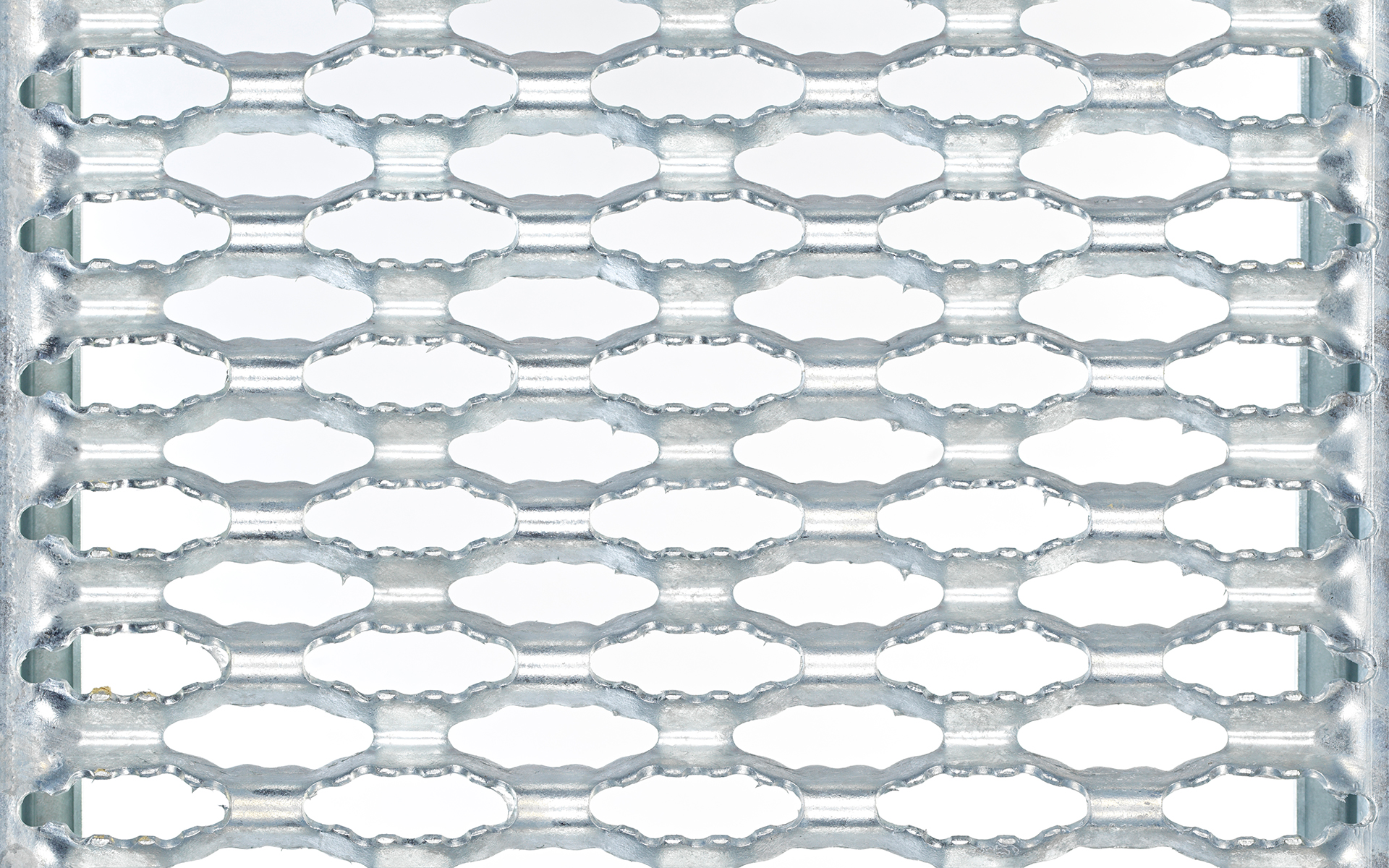

TLDS-askelmat valmistetaan lovetusta kevytritilästä.

Askelman pinta antaa erittäin hyvän liukastumisesteen. Kuumasinkitty.

Viimeistely: kuumasinkitty

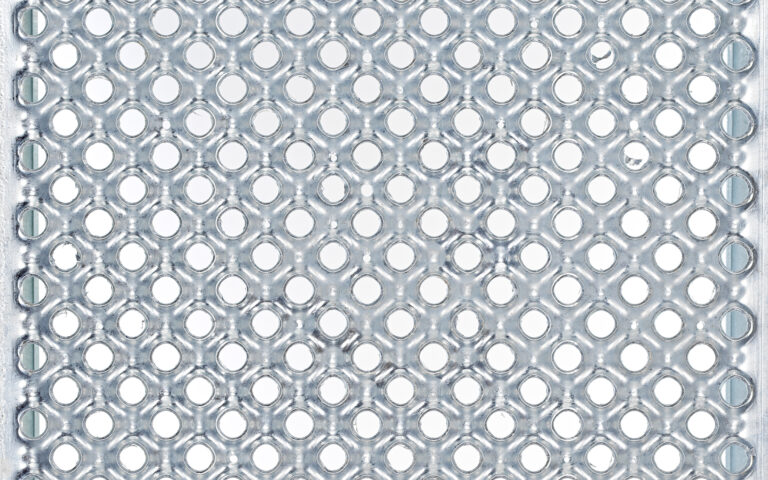

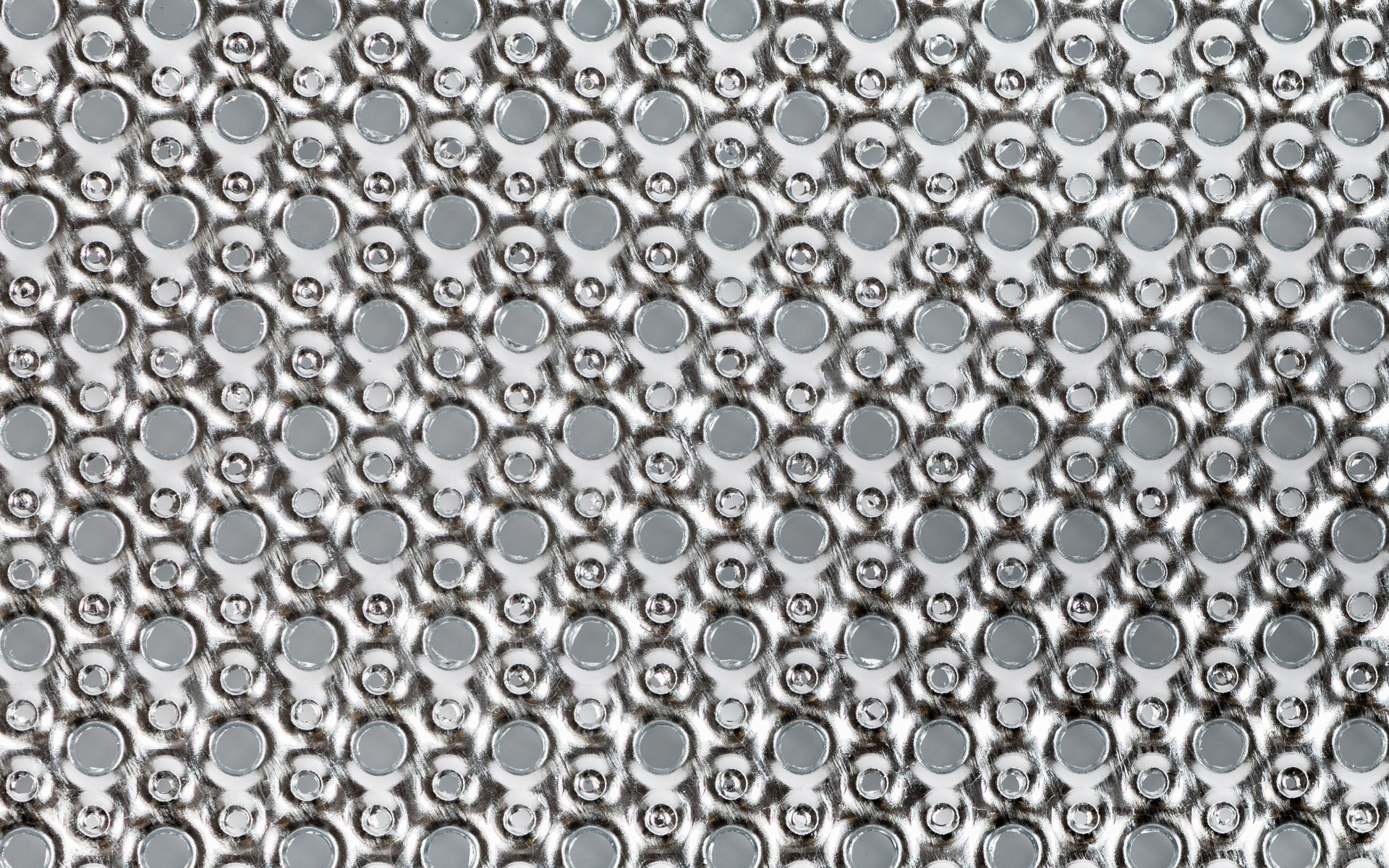

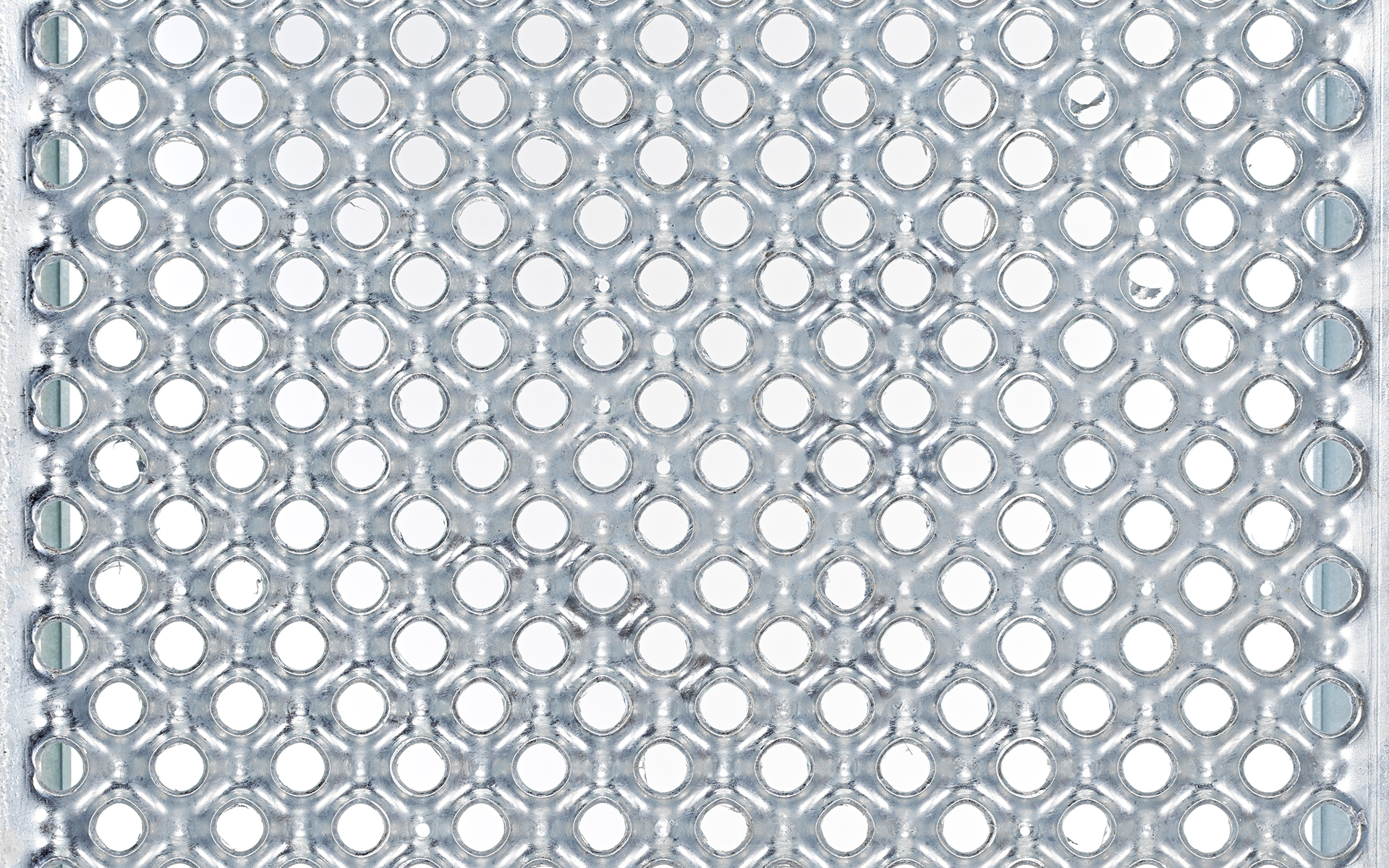

TLDP-askelmat valmistetaan lävistetystä kevytritilästä. Yläpinnan hammastus antaa erittäin hyvän liukastumissuojauksen. Levyssä on pienemmät aukot (ø10 mm reikiä sekä 4 mm vedenpoistoreikä). Antaa hyvän suojan aukkojen läpi putoavilta esineiltä.

Viimeistely: kuumasinkitty

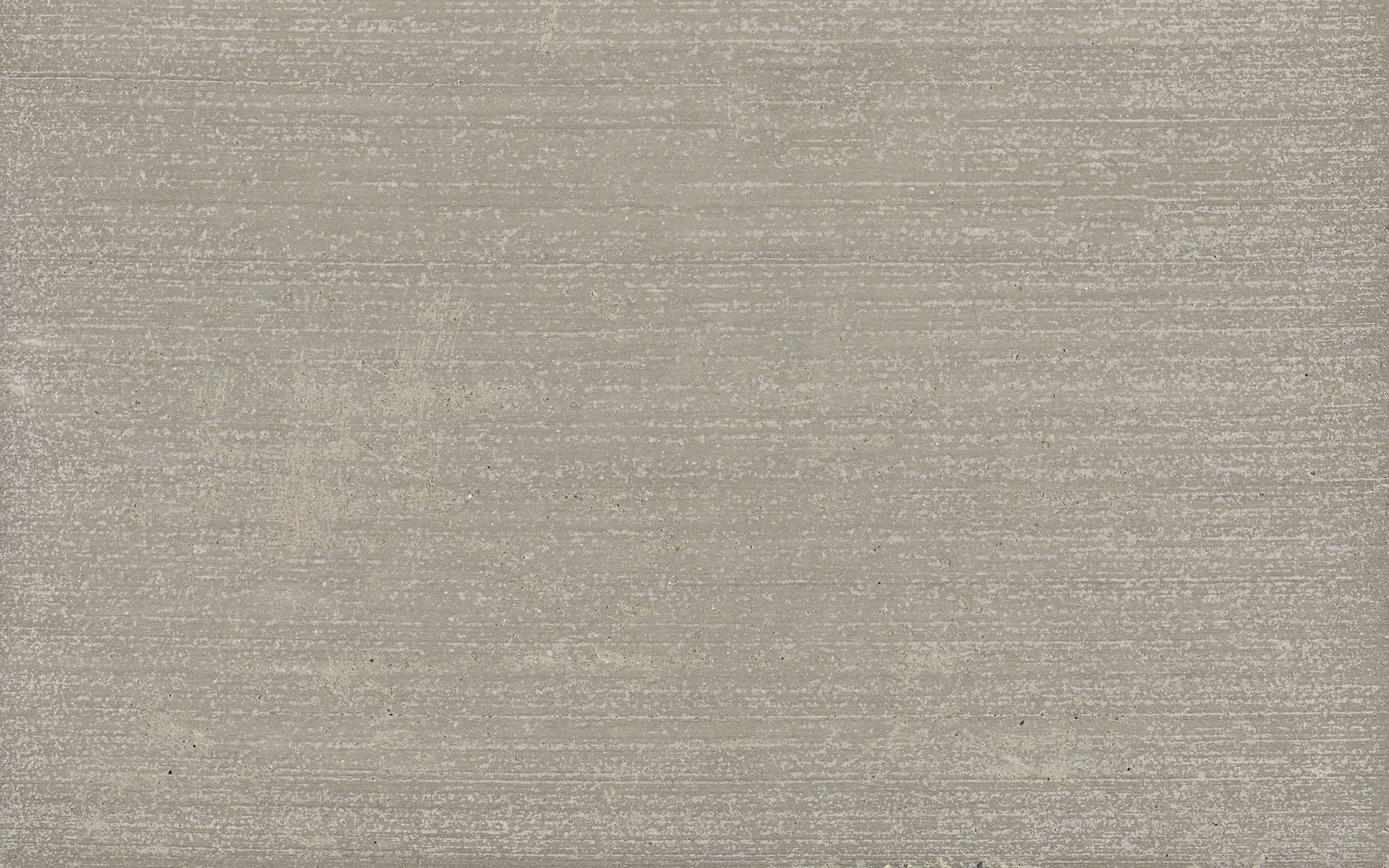

Askelmat harmaasta betonista. Paksuus 50 mm. Toimitetaan askelpinta harjattuna hienoksi, muut sivut sileäksi valettuina. Karkea harjaus, jos portaat ovat ulkona. Betoni lepää levyprofiileista tehdyn alustan päällä.

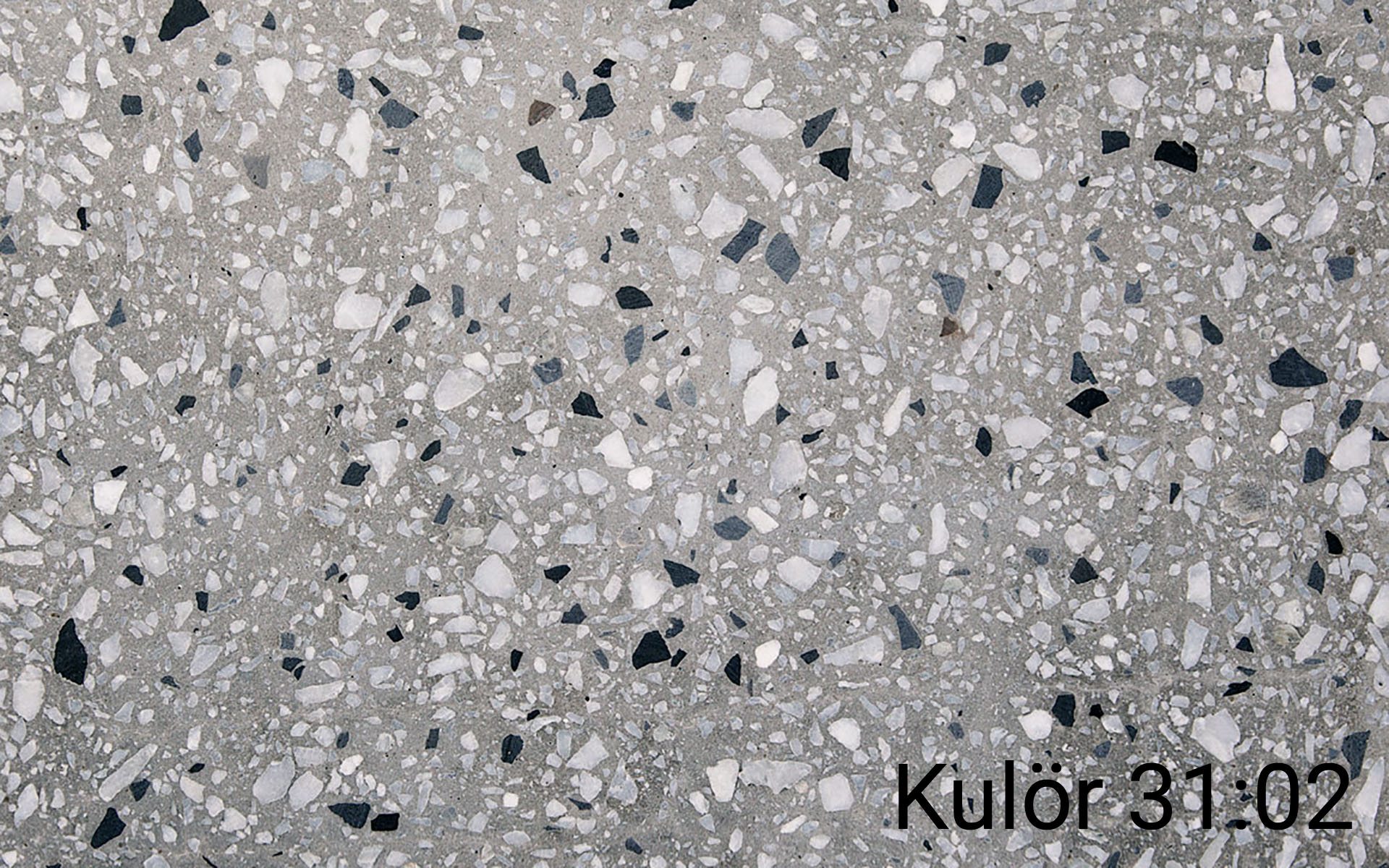

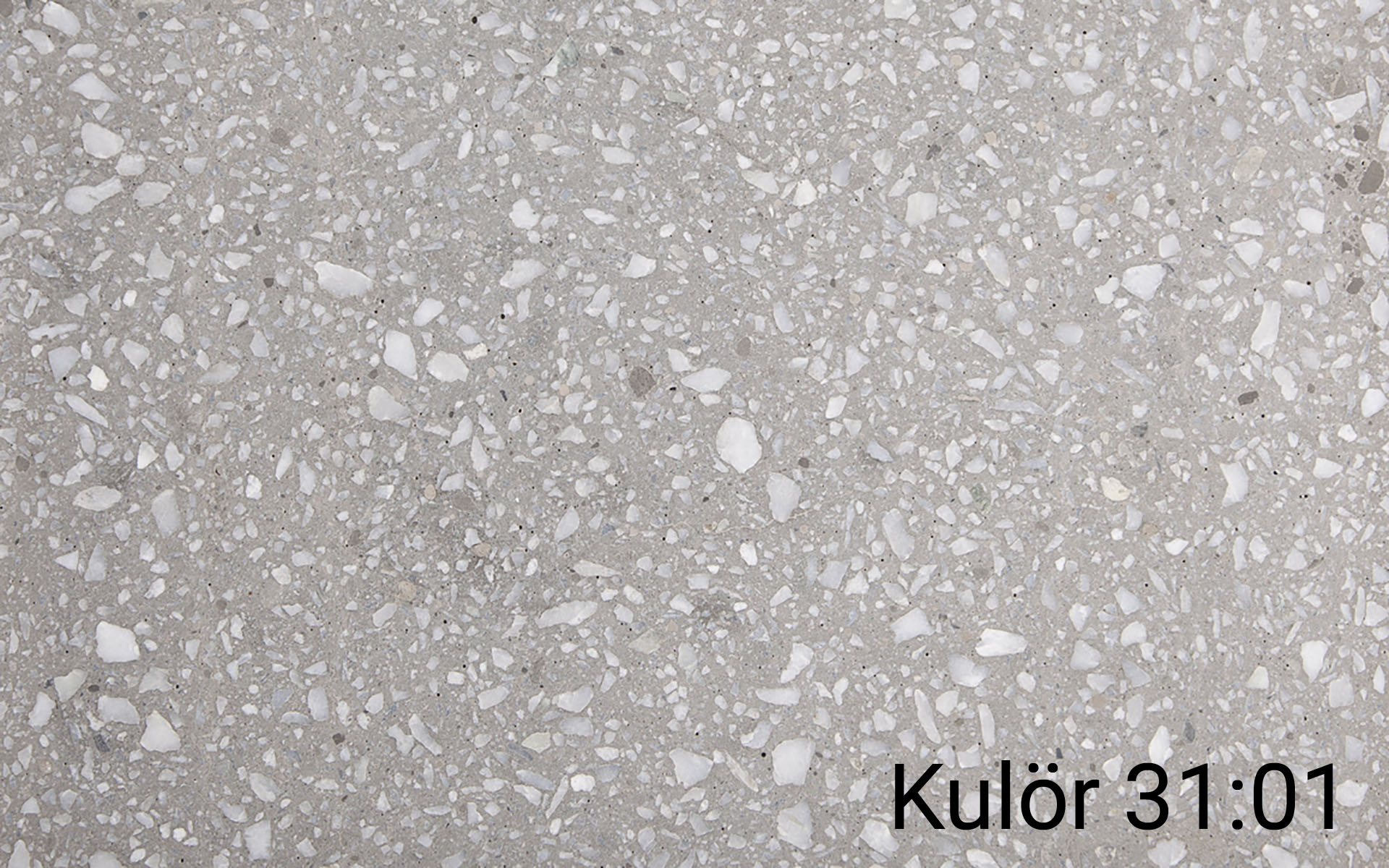

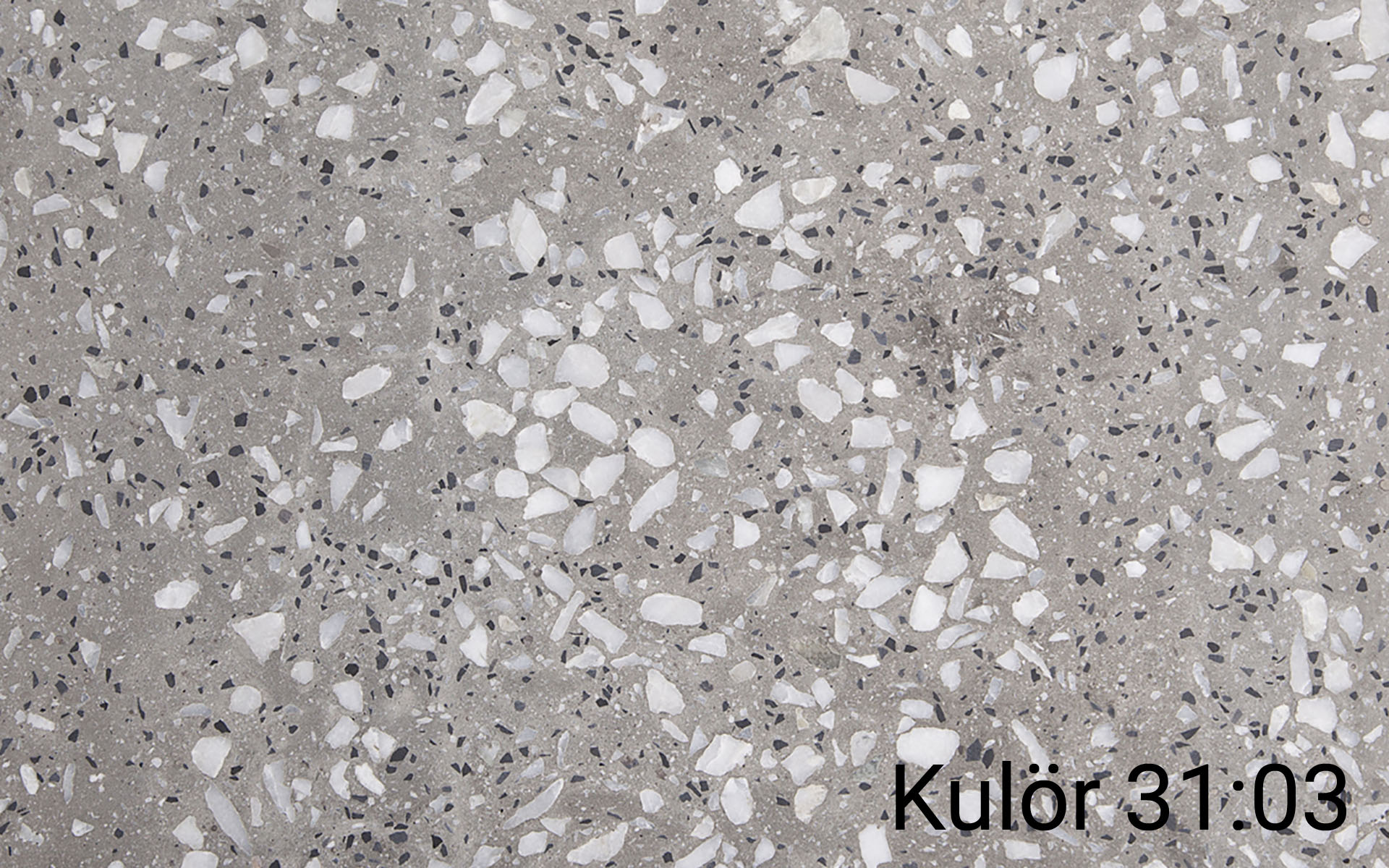

Askelmat mosaiikkibetonista. Paksuus 50 mm. Vakiovärimme ovat UBAB 31:01, 31:02 ja 31:03, mutta muita värejä tarjotaan valinnaisina. Ne toimitetaan askelpinta hiottuna ja muut sivut sileäksi valettuina. Betoni lepää levyprofiileista tehdyn alustan päällä. Askelmatyyppi ei sovellu ulkokäyttöön.

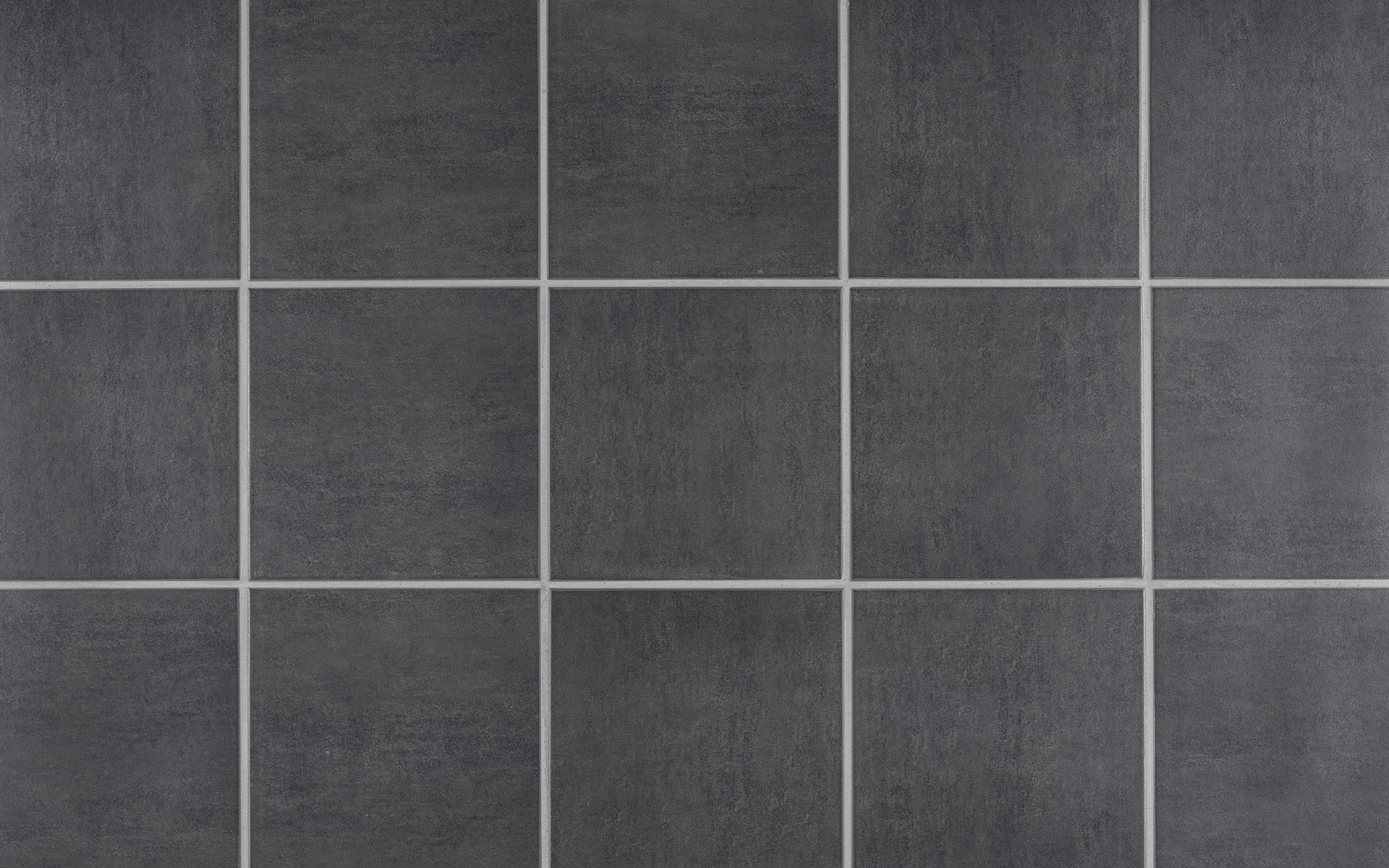

Askelmat on muotoiltu peltilaatikoiksi klinkkerien asettamista varten. Peltilaatikon vakiosyvyys on 27 mm.

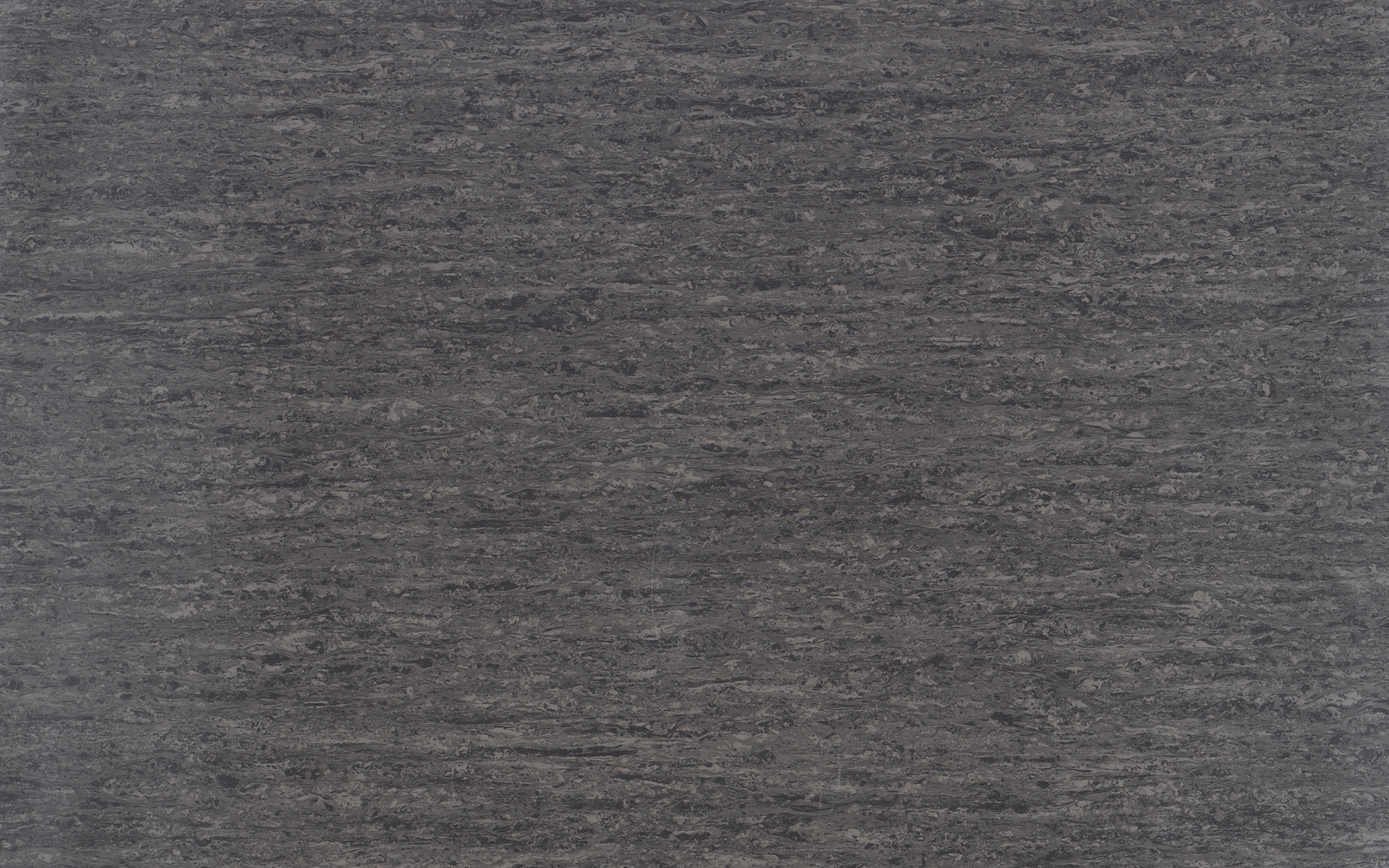

Matolla päällystettävissä askelmissa on matoille suunniteltu peltipinta. Jos mattoa ei ole mahdollista taittaa etureunan yli, on käytettävä portaiden reunalistoja.

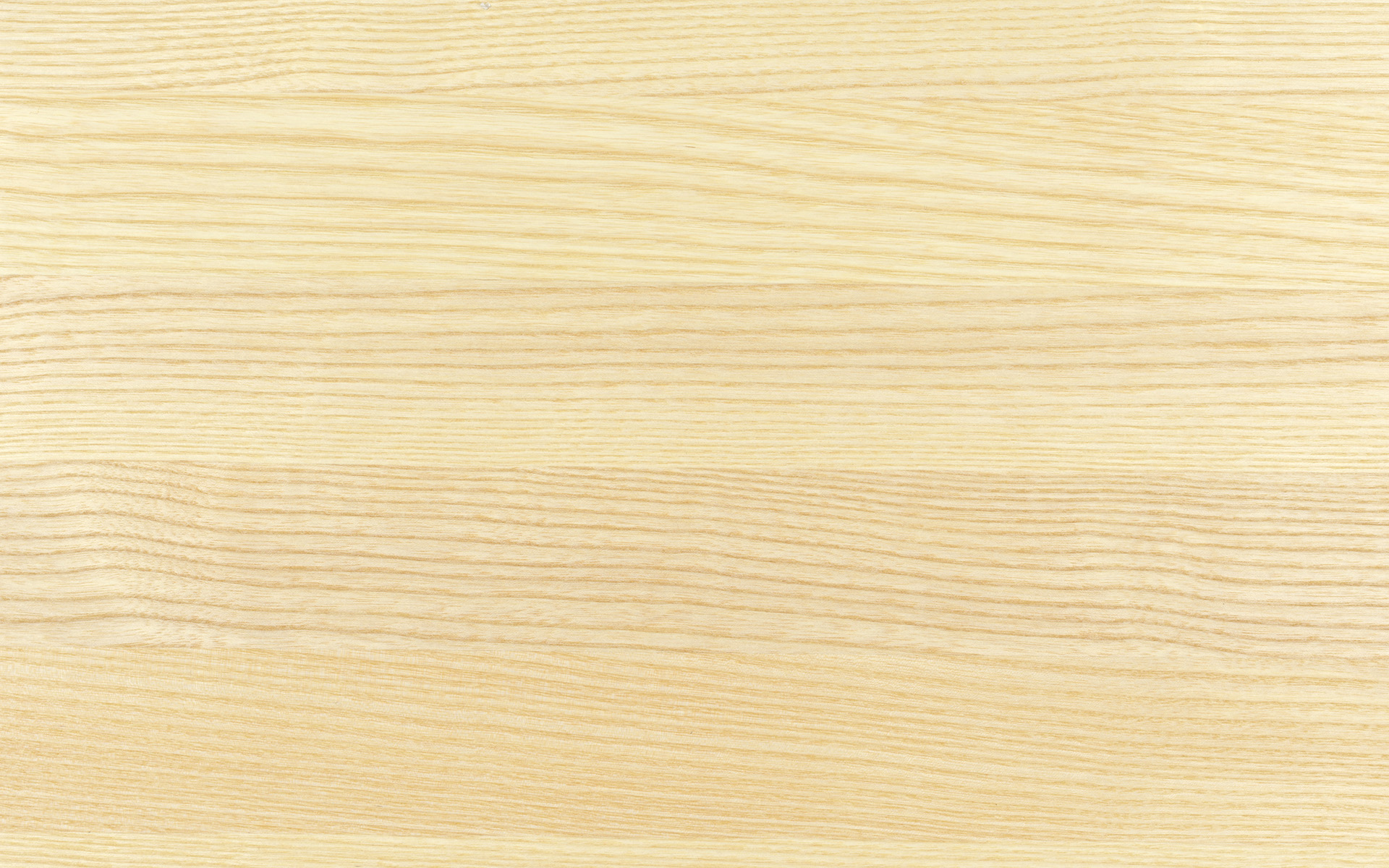

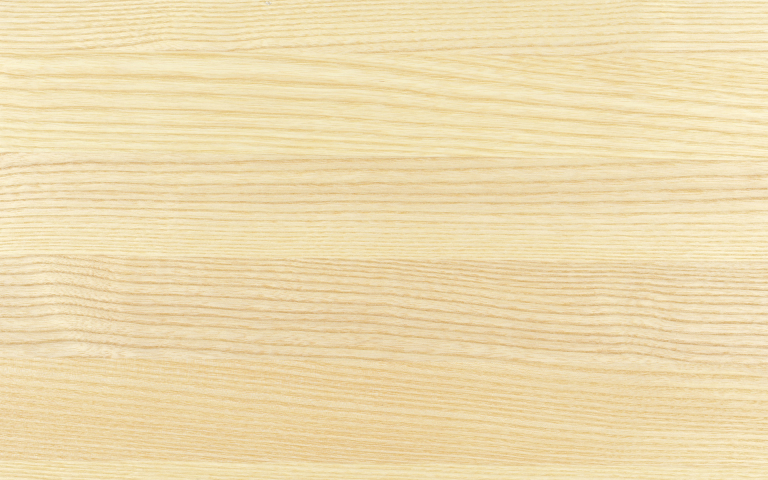

Askelmat lamelliliimattua massiivisaarnia, 30 mm. Vakiopintakäsittelynä kovalakka.

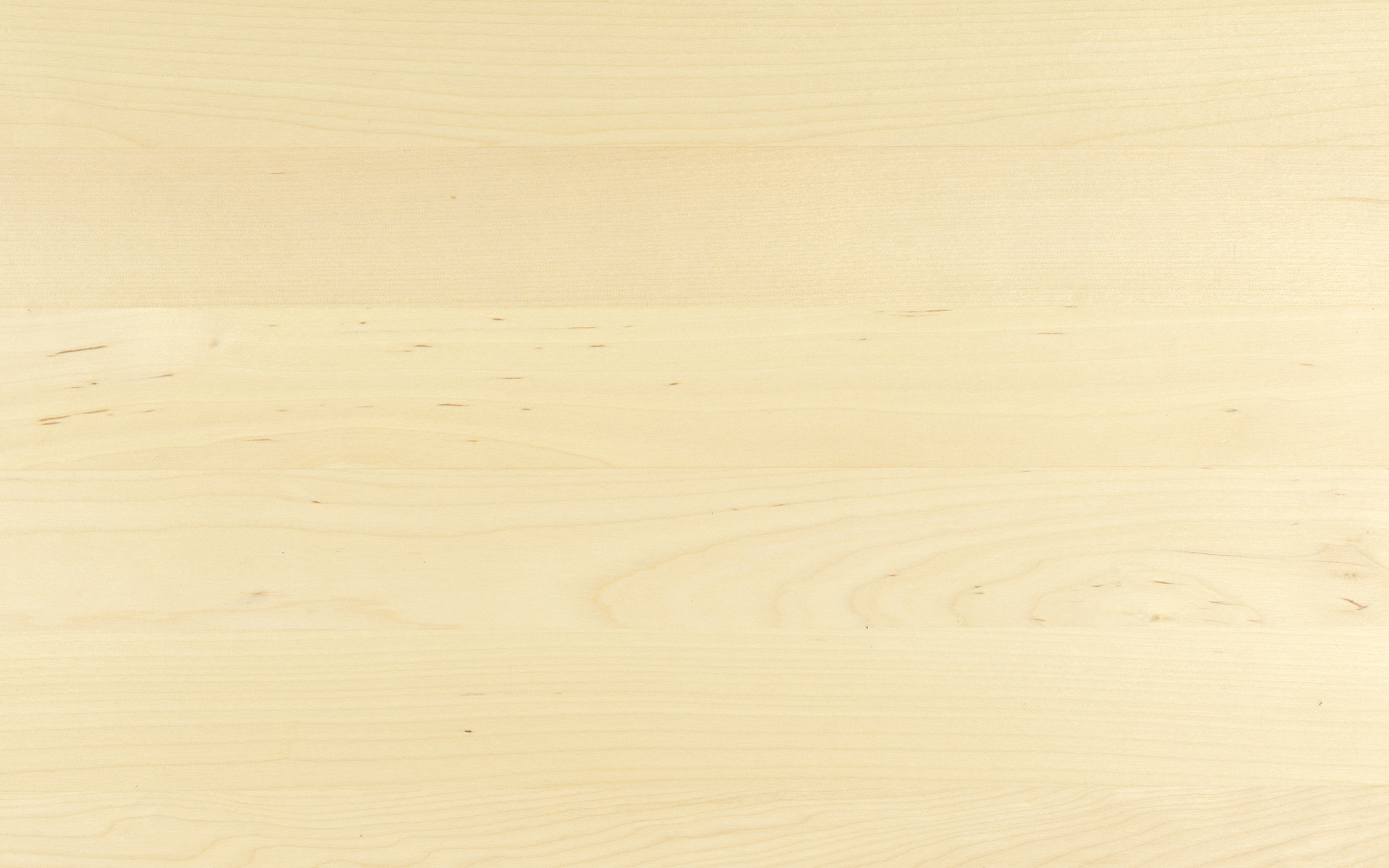

Askelmat lamelliliimattua massiivikoivua, 30 mm. Vakiopintakäsittelynä kovalakka.

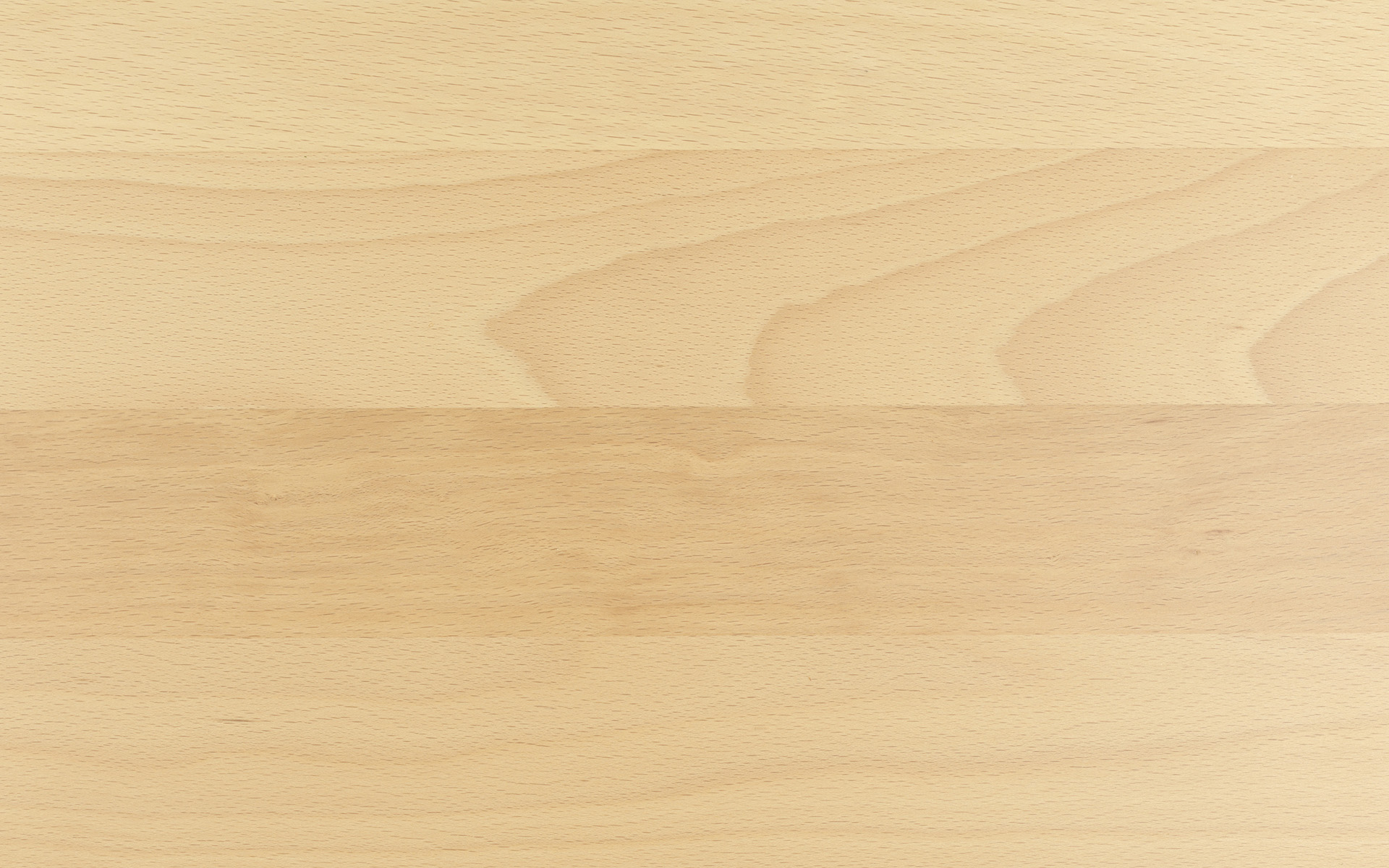

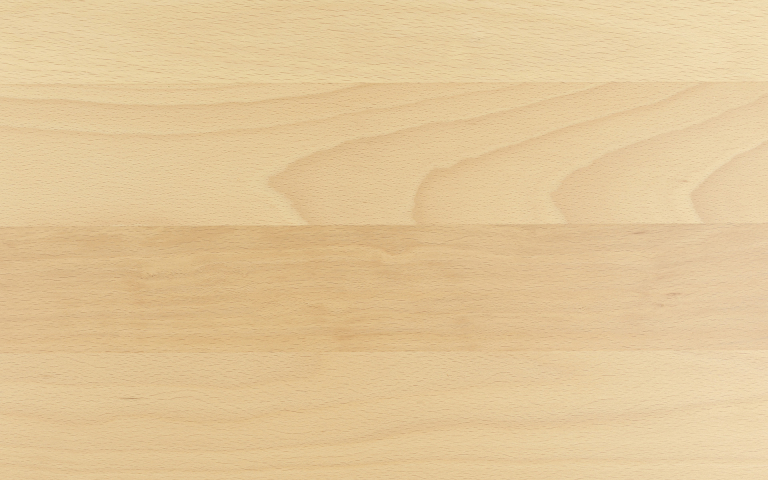

Askelmat lamelliliimattua massiivipyökkiä, 30 mm. Vakiopintakäsittelynä kovalakka.

Askelmat lamelliliimattua massiivitammea, 30 mm. Vakiopintakäsittelynä kovalakka.


Tasot

Weland tarjoaa erilaisia vakiotasoja. Tasoja on erilaisia ja eri materiaaleista. Tasot ja kääntötasot voidaan tilauksesta valmistaa halutun muotoisena. Taso voidaan myös laajentaa tasanteeksi/parvekkeeksi.

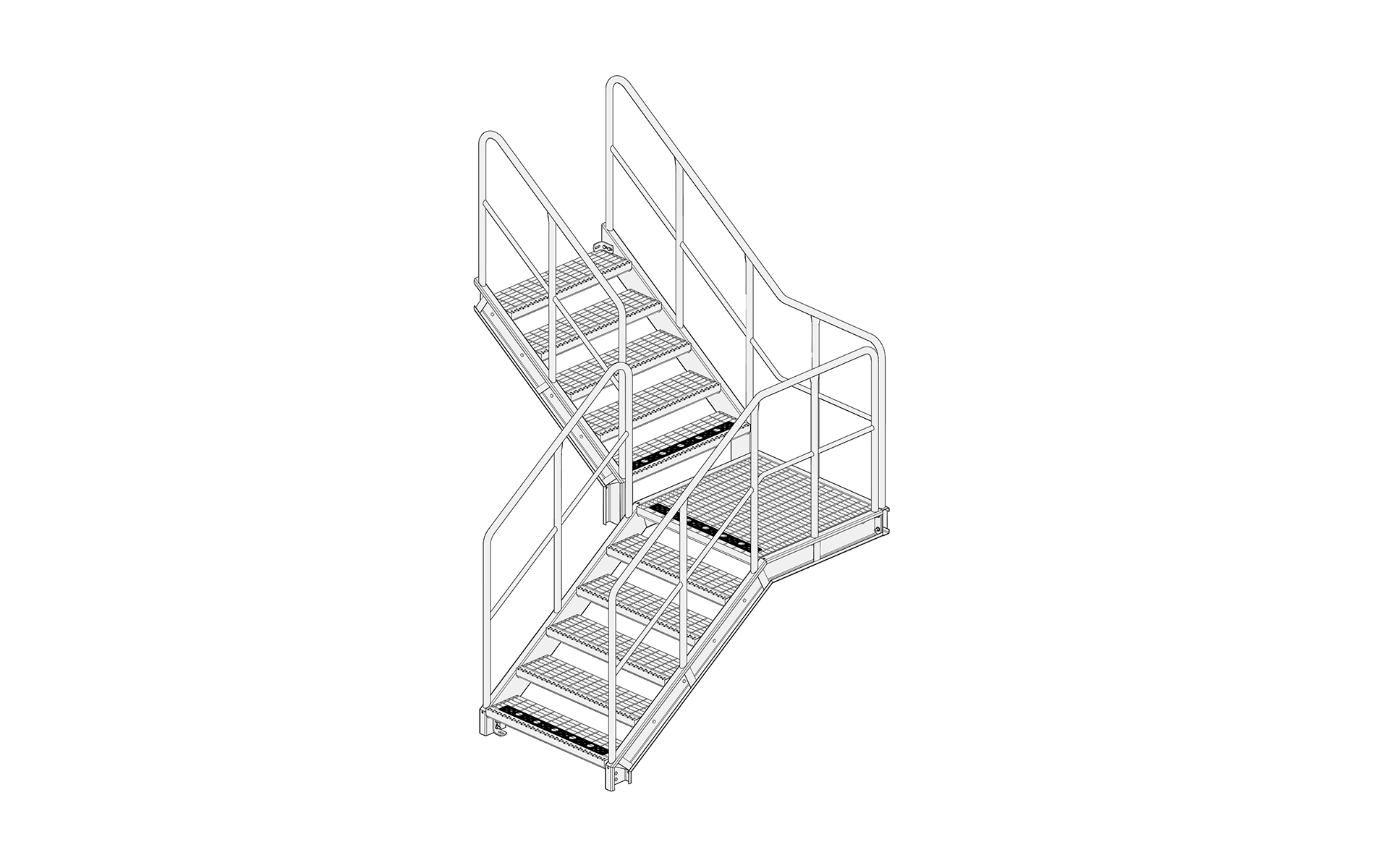

Taso/kääntötaso 90°

Kääntö- tai lepotasovaihtoehto.

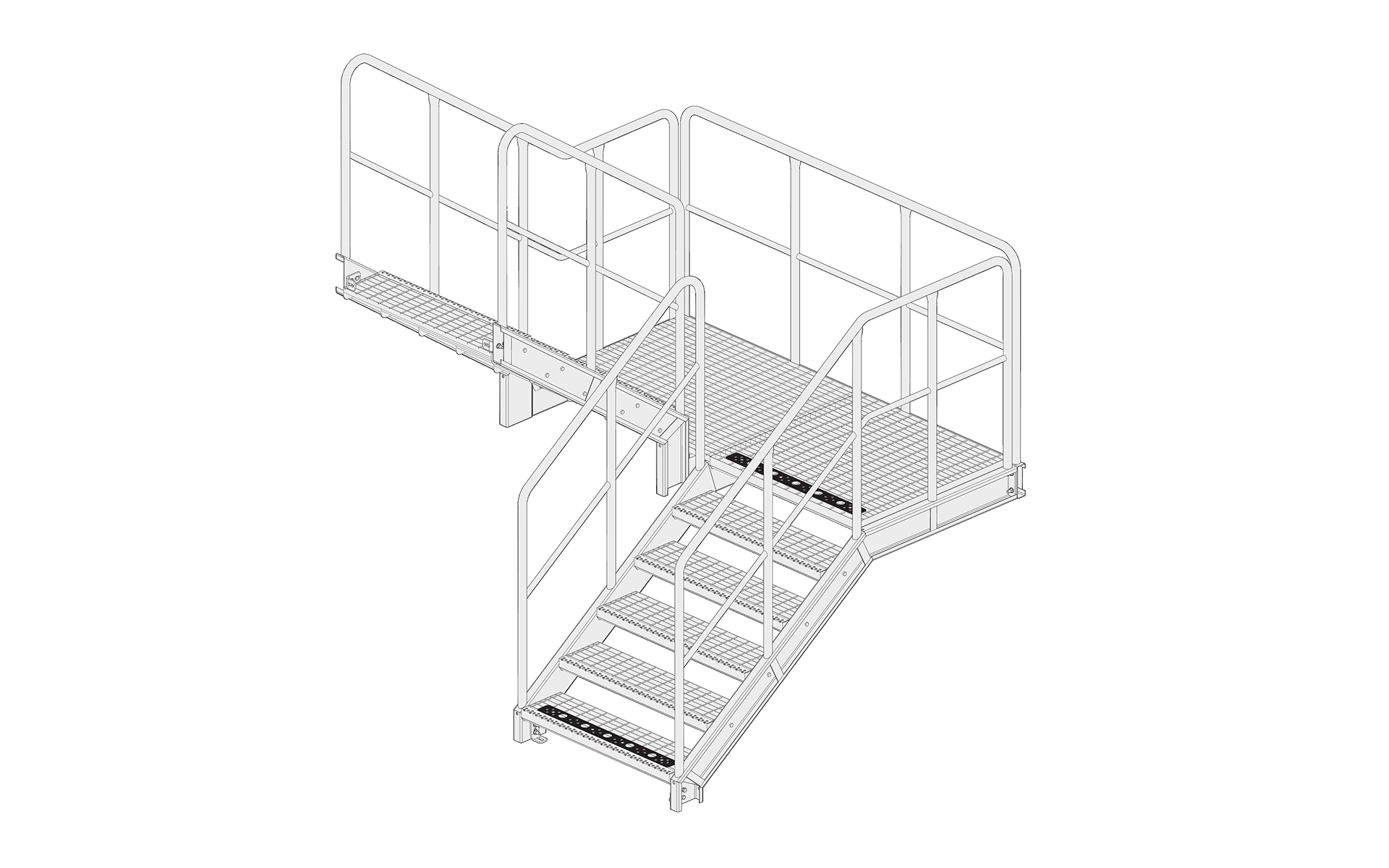

Taso/kääntötaso 180°

Kääntö- tai lepotasovaihtoehto.

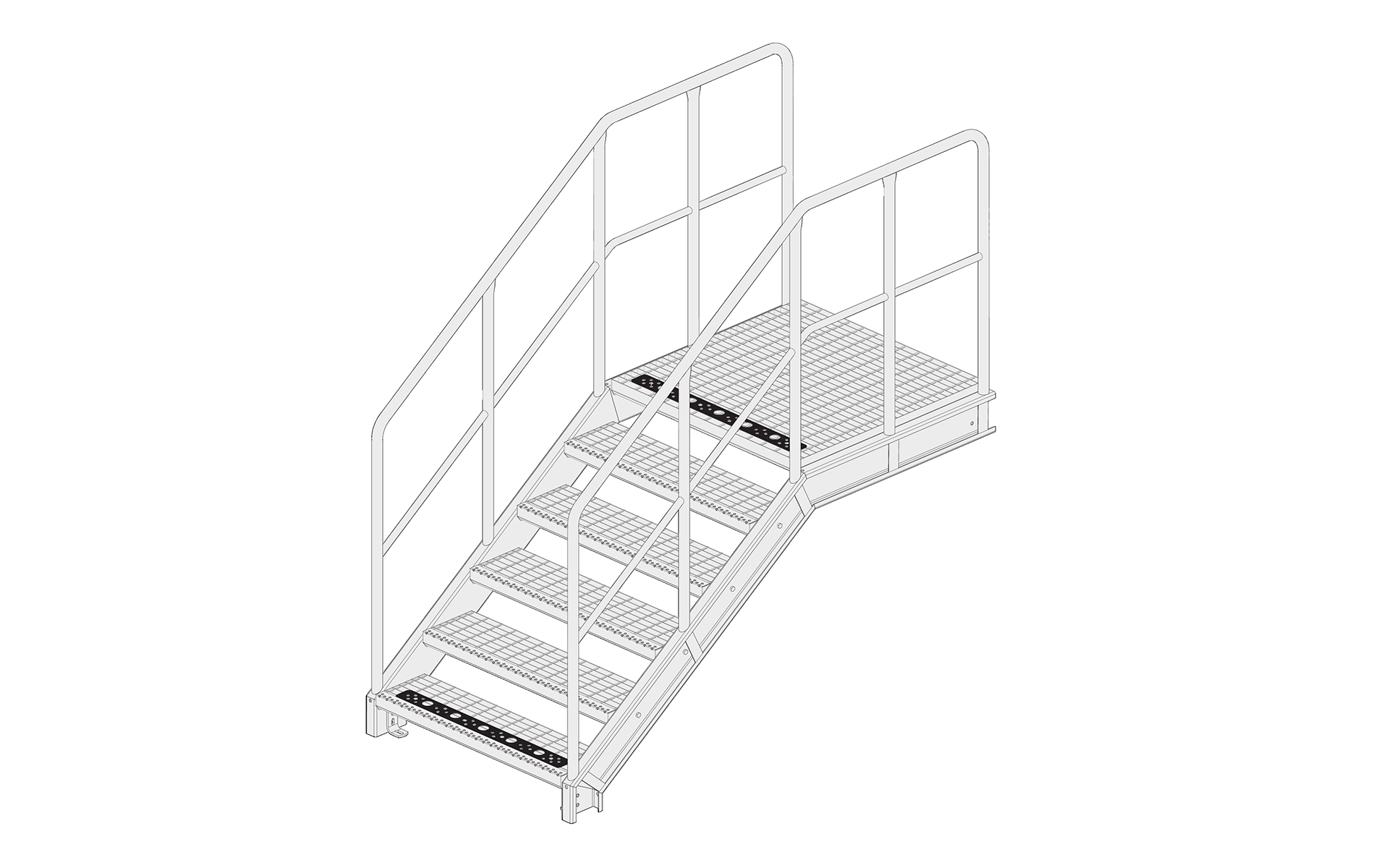

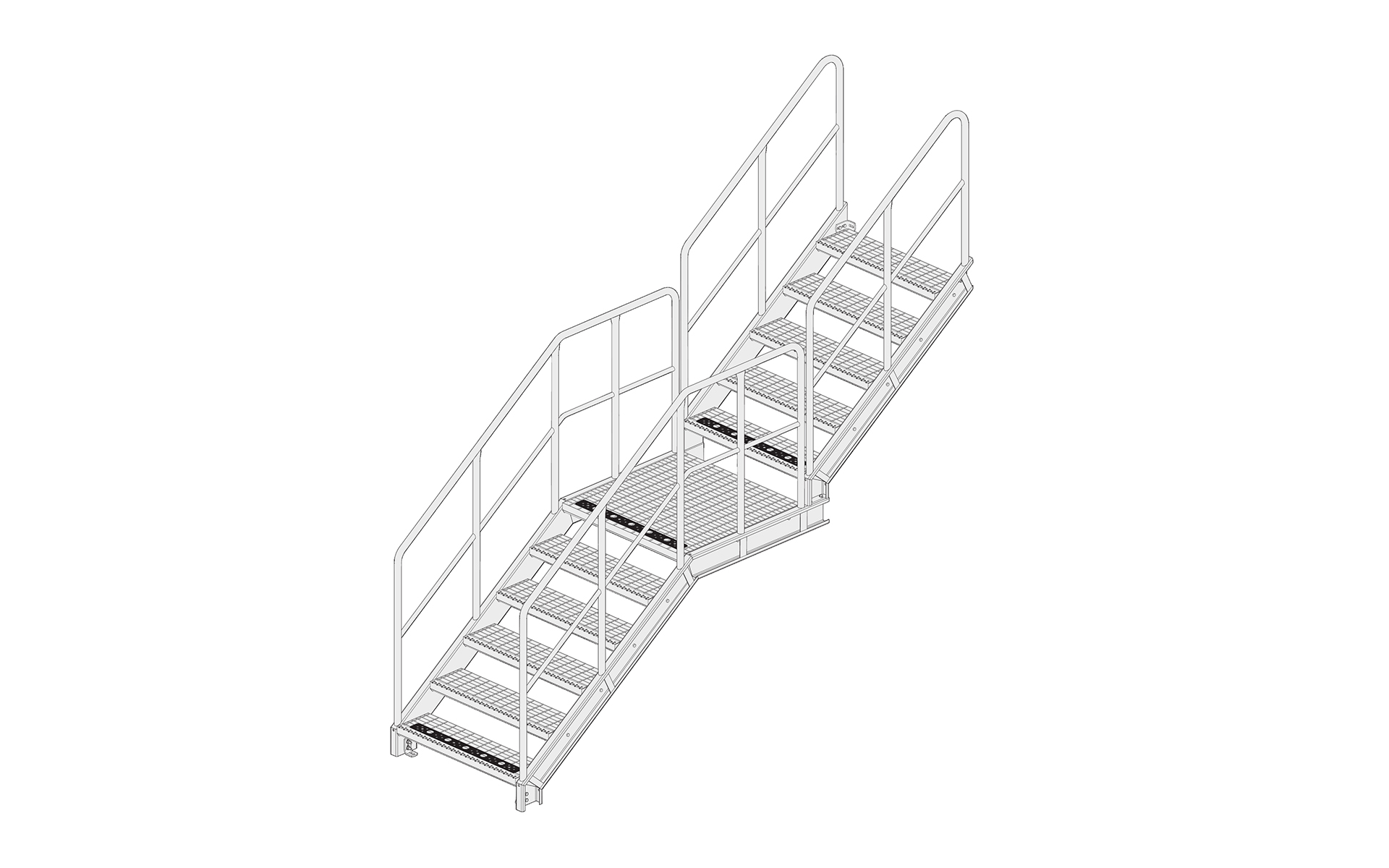

Poistumistaso suoraan eteenpäin

Poistumistasovaihtoehto, kun portaat kulkevat suoraan kohti ovea tai palkistoa.

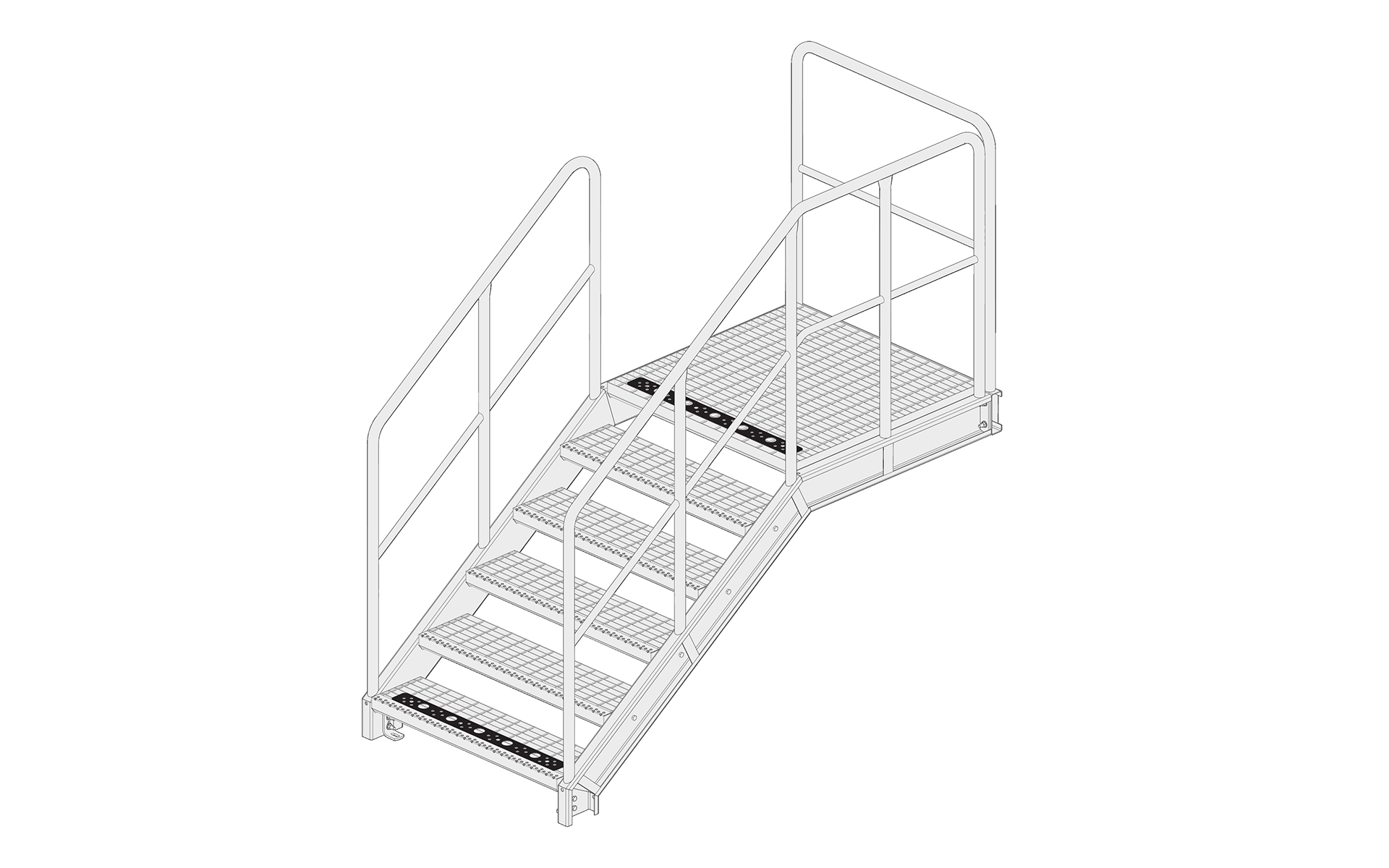

Poistumistaso sivulla

Poistumistasovaihtoehto, kun portaat kulkevat suoraan kohti ovea tai palkistoa.

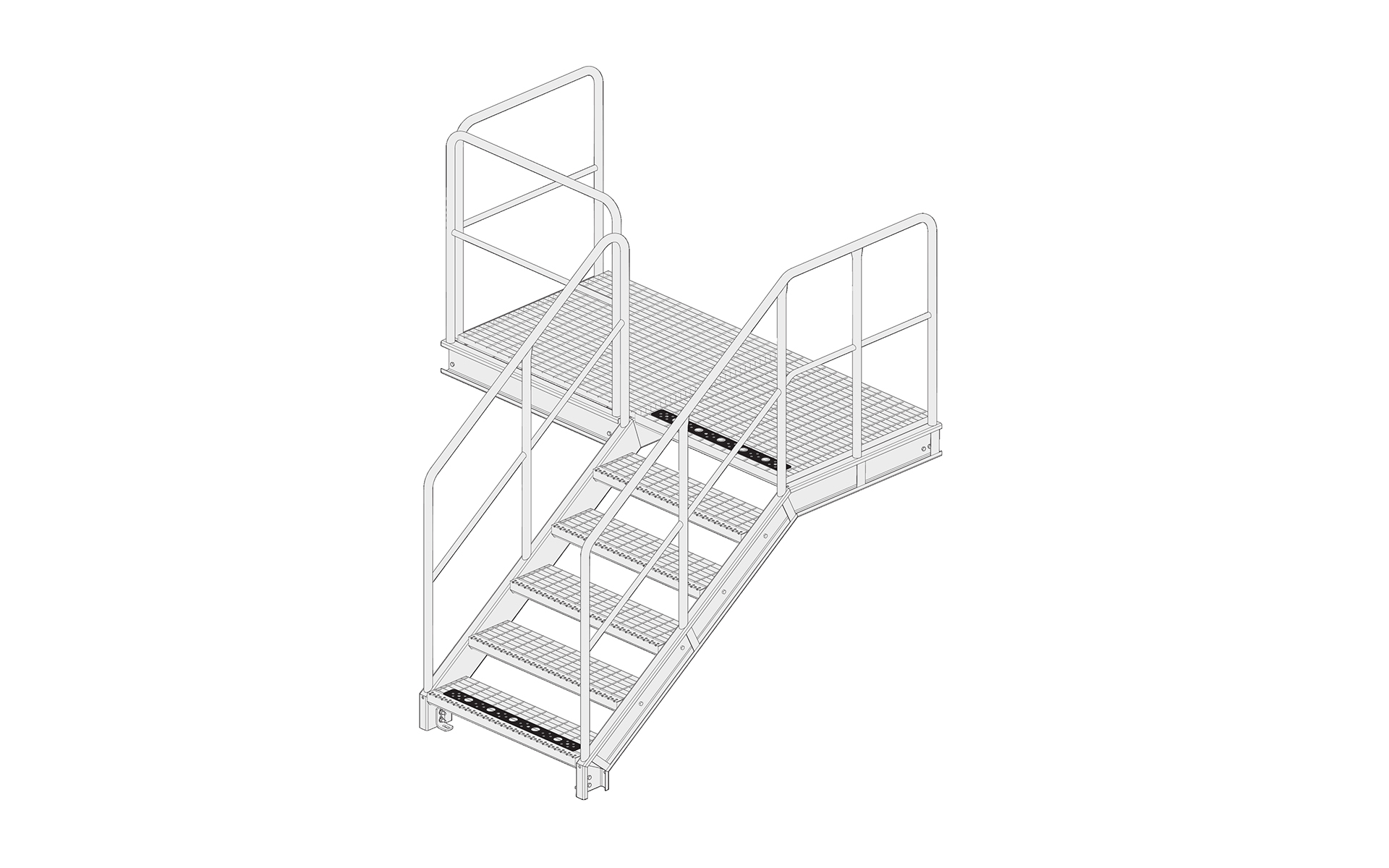

Poistumistaso, laajennettu taso

Poistumistasovaihtoehto, kun portaat kulkevat tasoa kohti.


Kaideverhoilu

Lisätietoa erilaisista kaideverhoiluista.

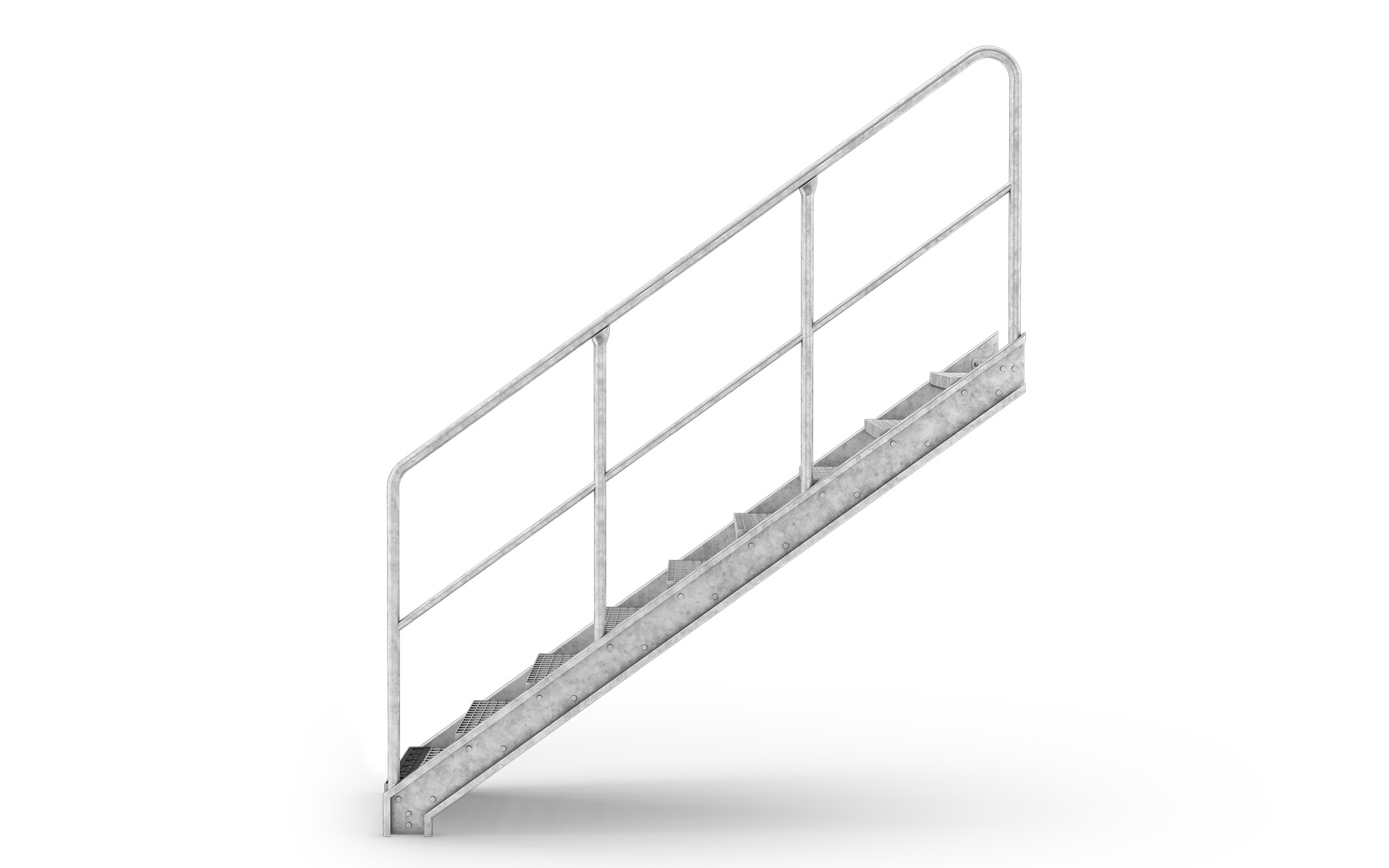

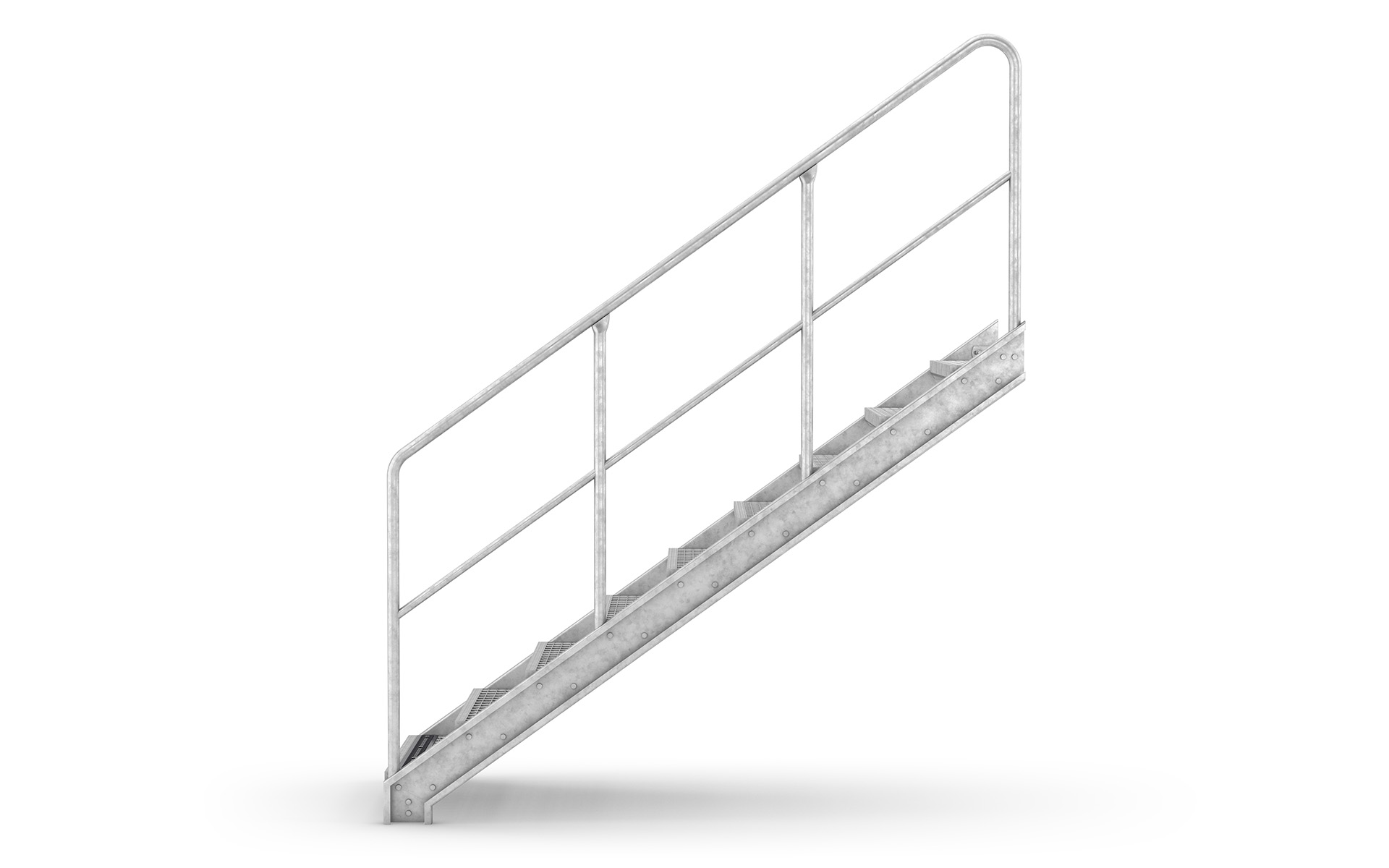

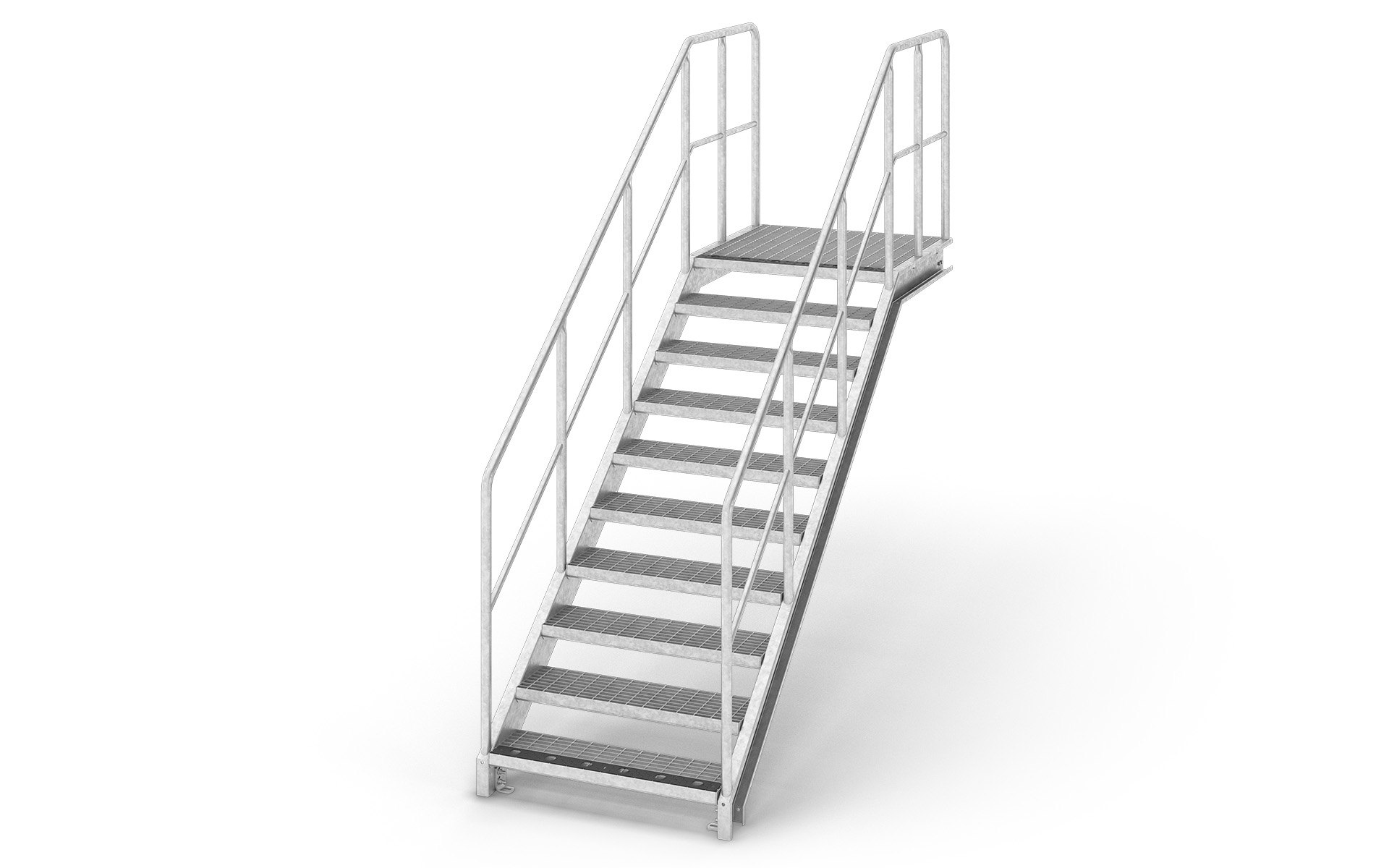

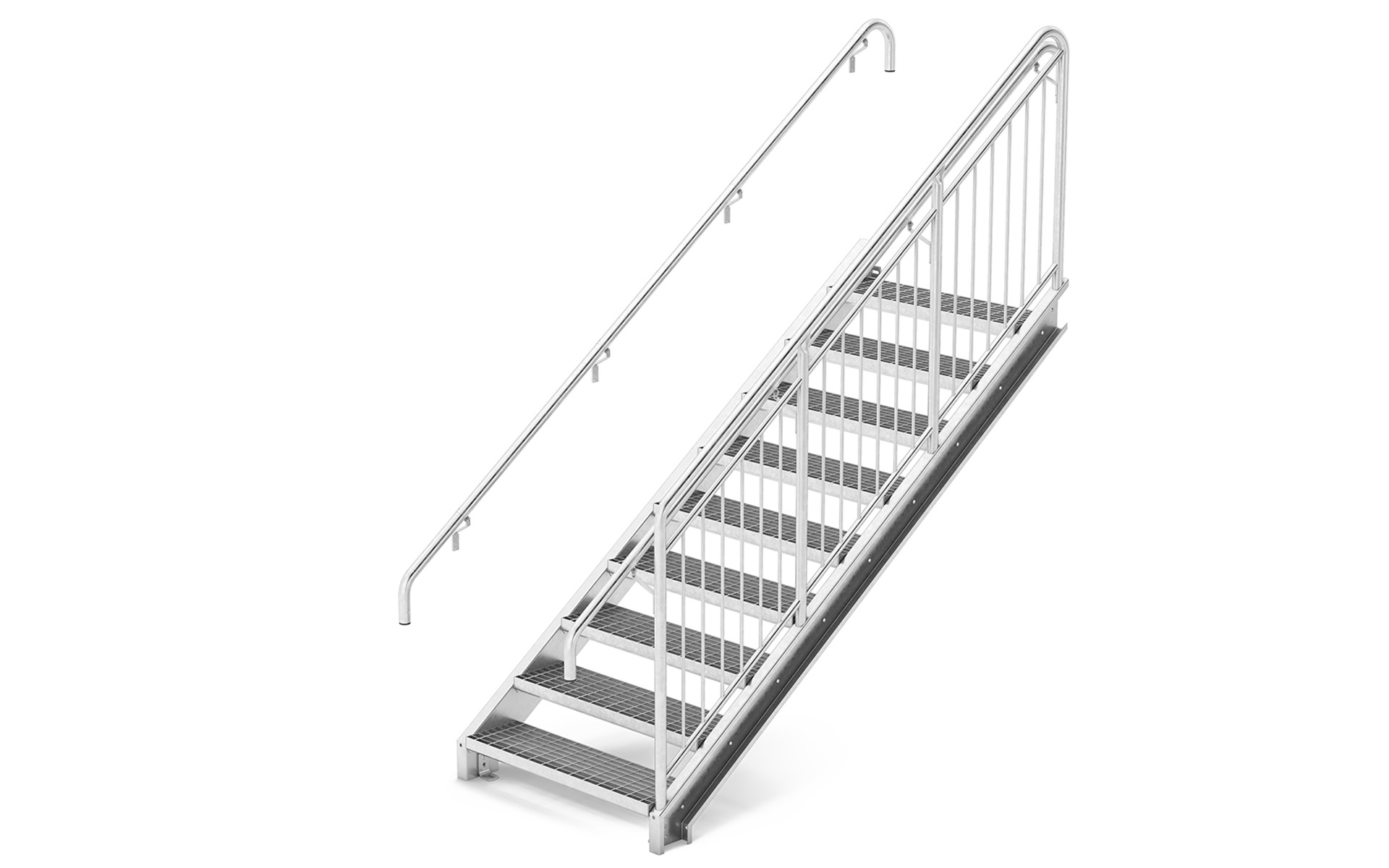

Välijohde Käsijohteet ja tolpat ø 42 mm:n putkea, yksi välijohde ø 28 mm:n putkea – vakioteollisuusportaat.

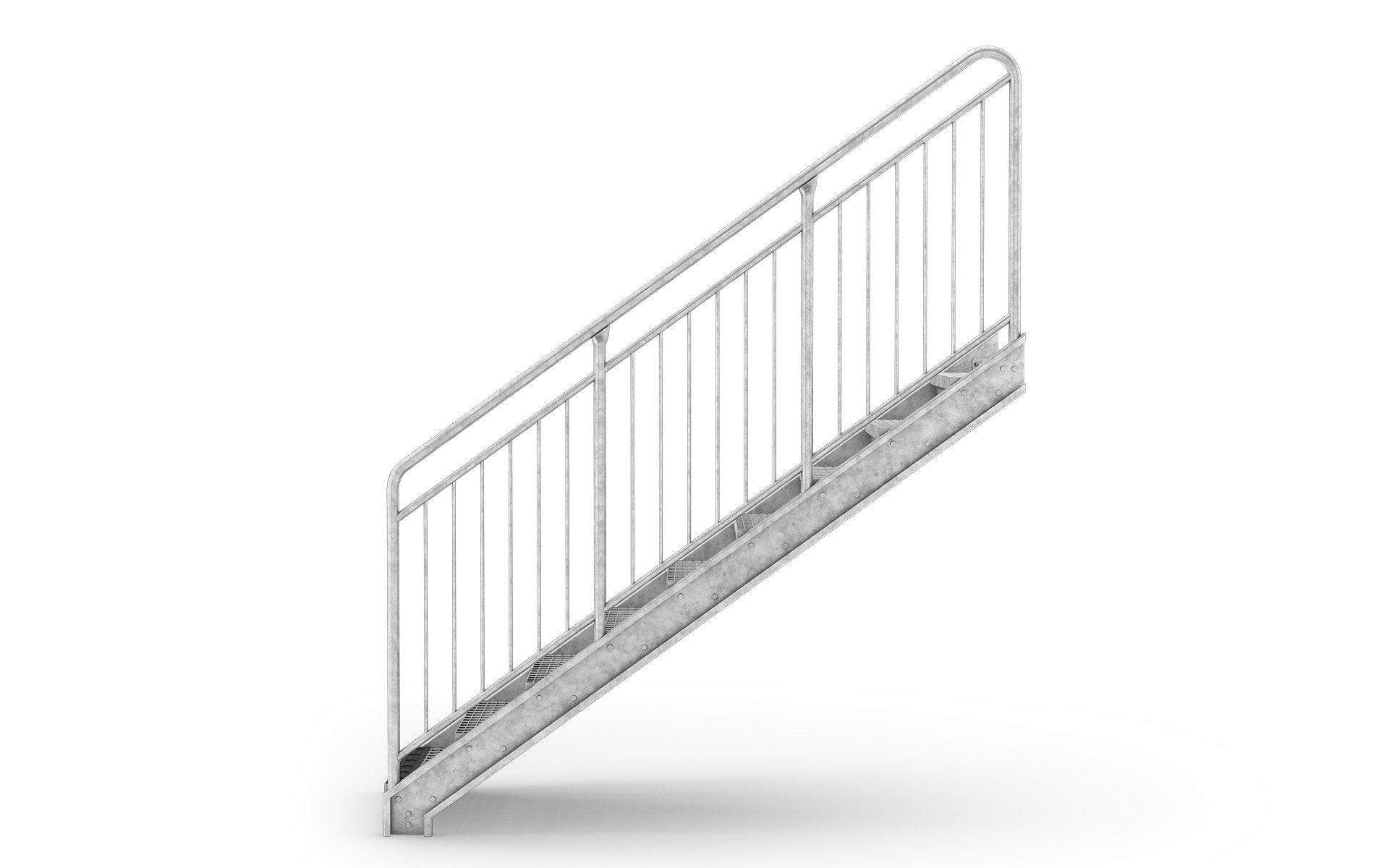

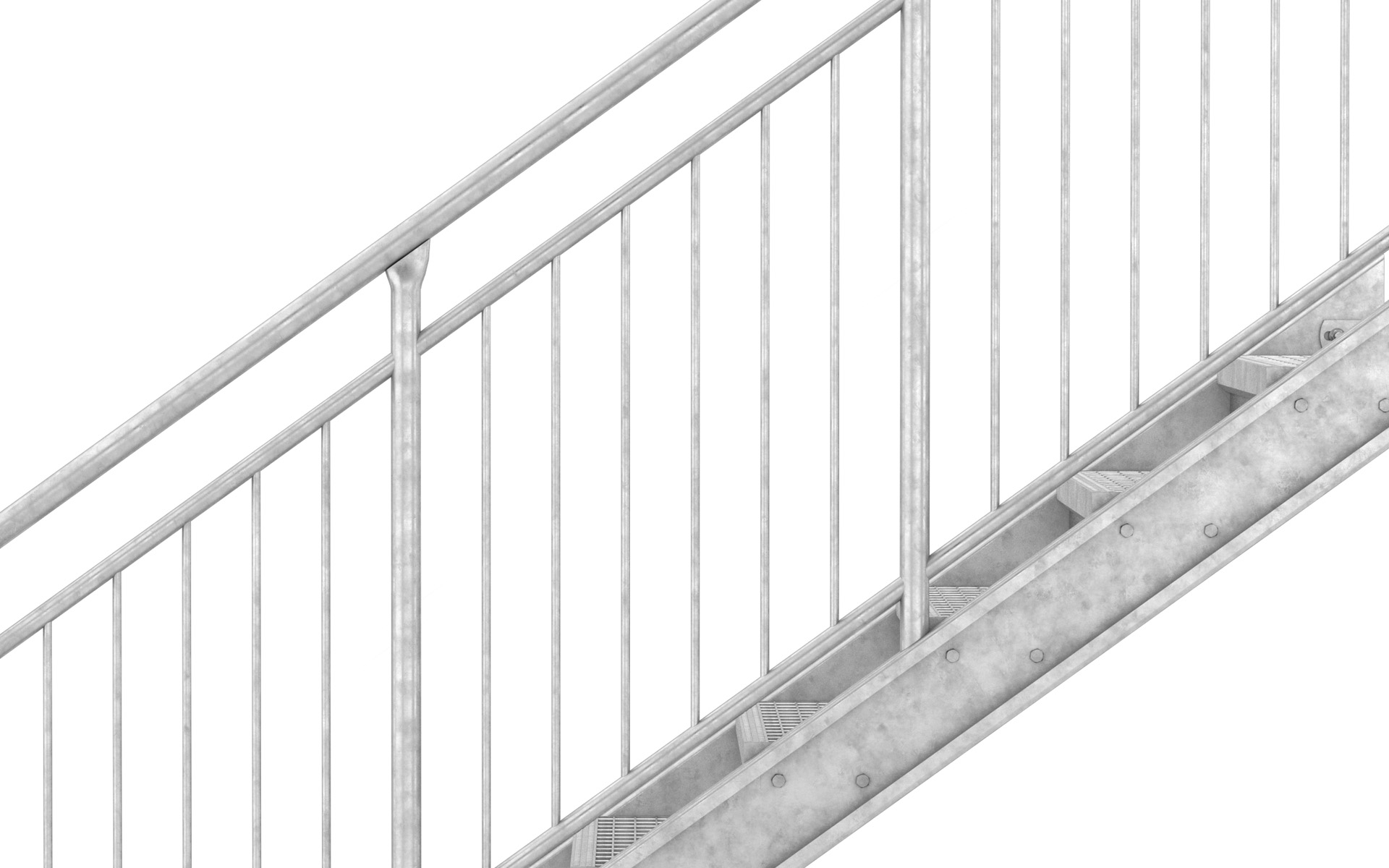

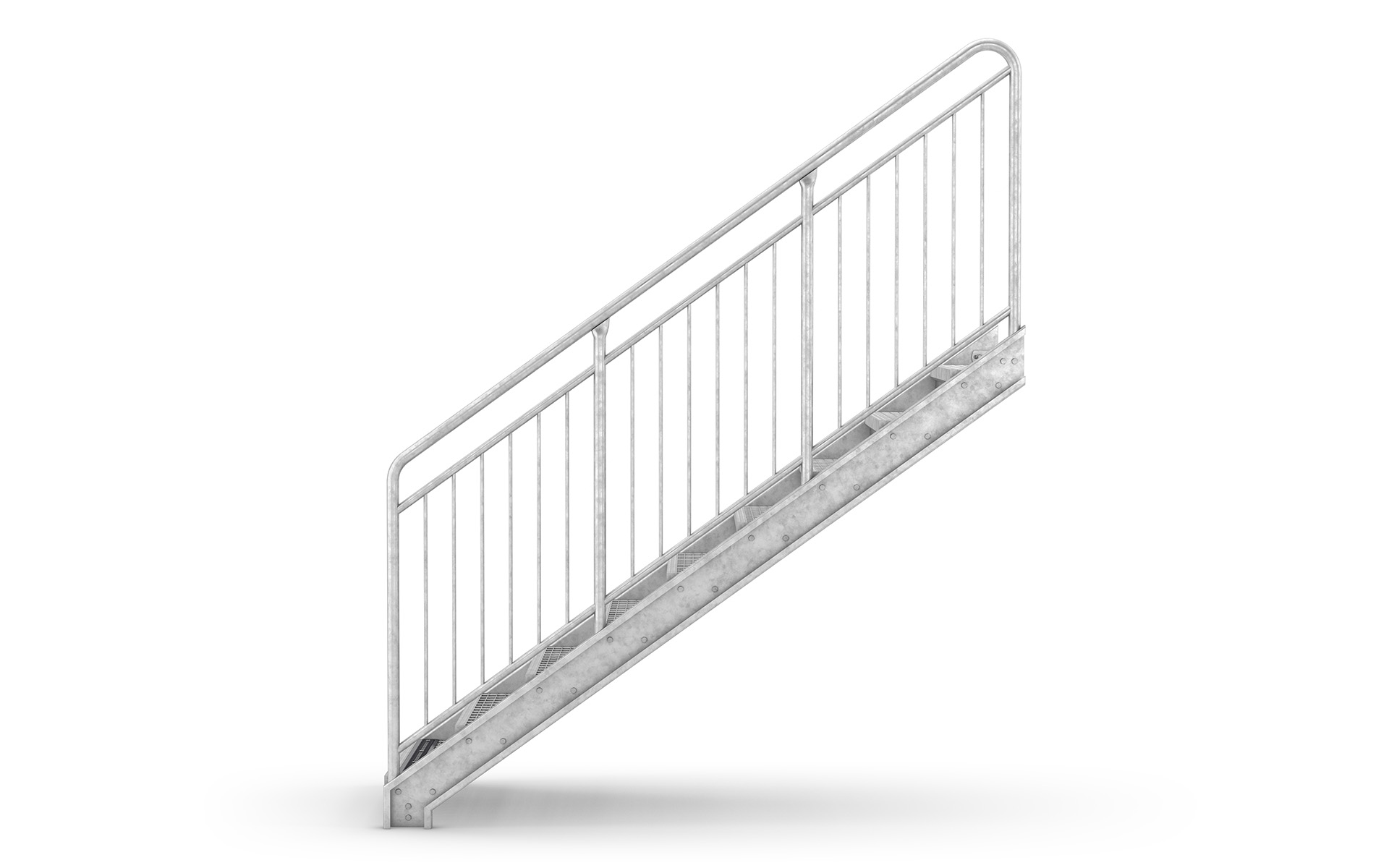

Kaideverhoilu koostuu ylä- ja alajuoksusta, jotka ovat putkea ø28 mm. Pyörötangot ø11 mm. Maks. aukko 100 mm.

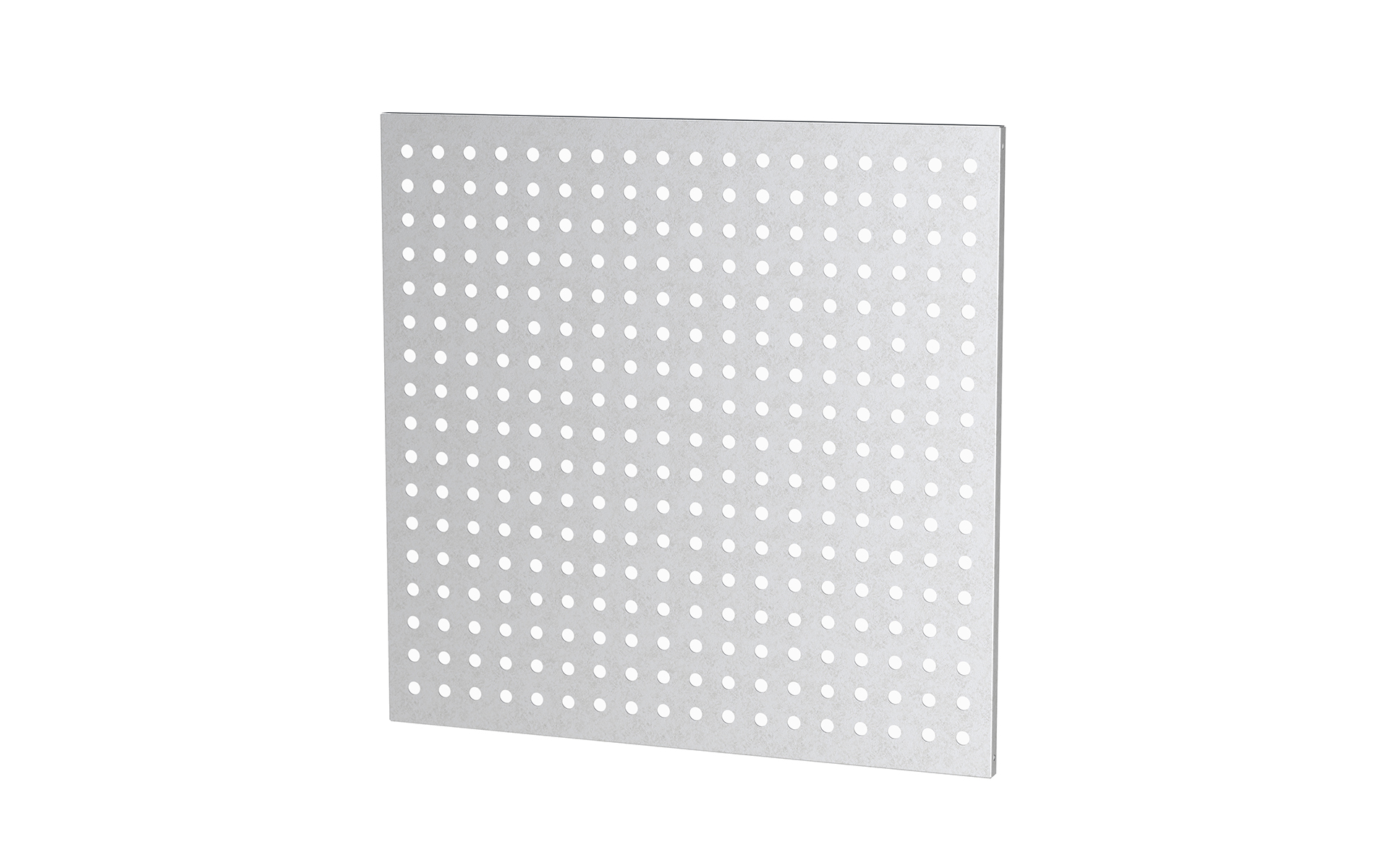

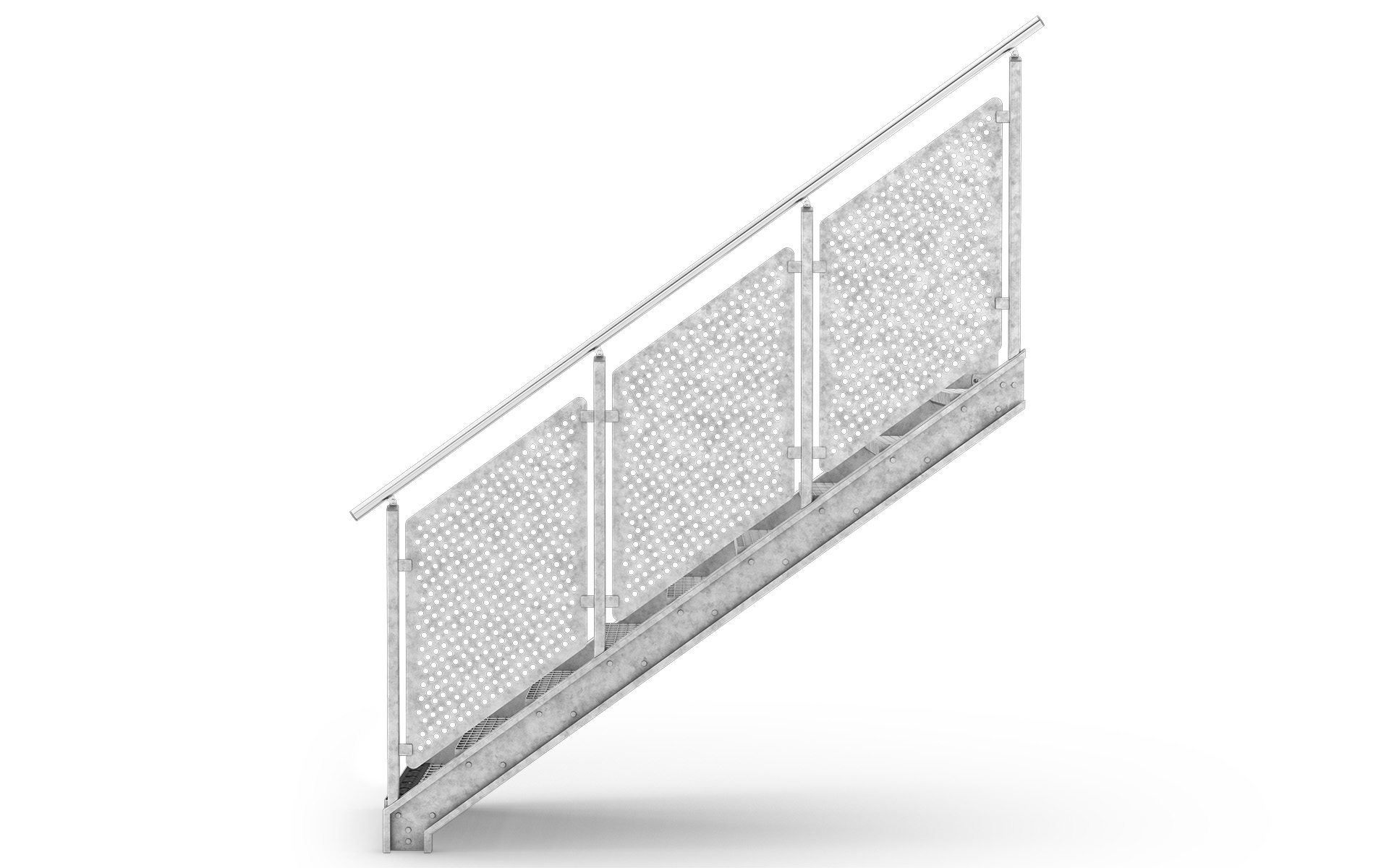

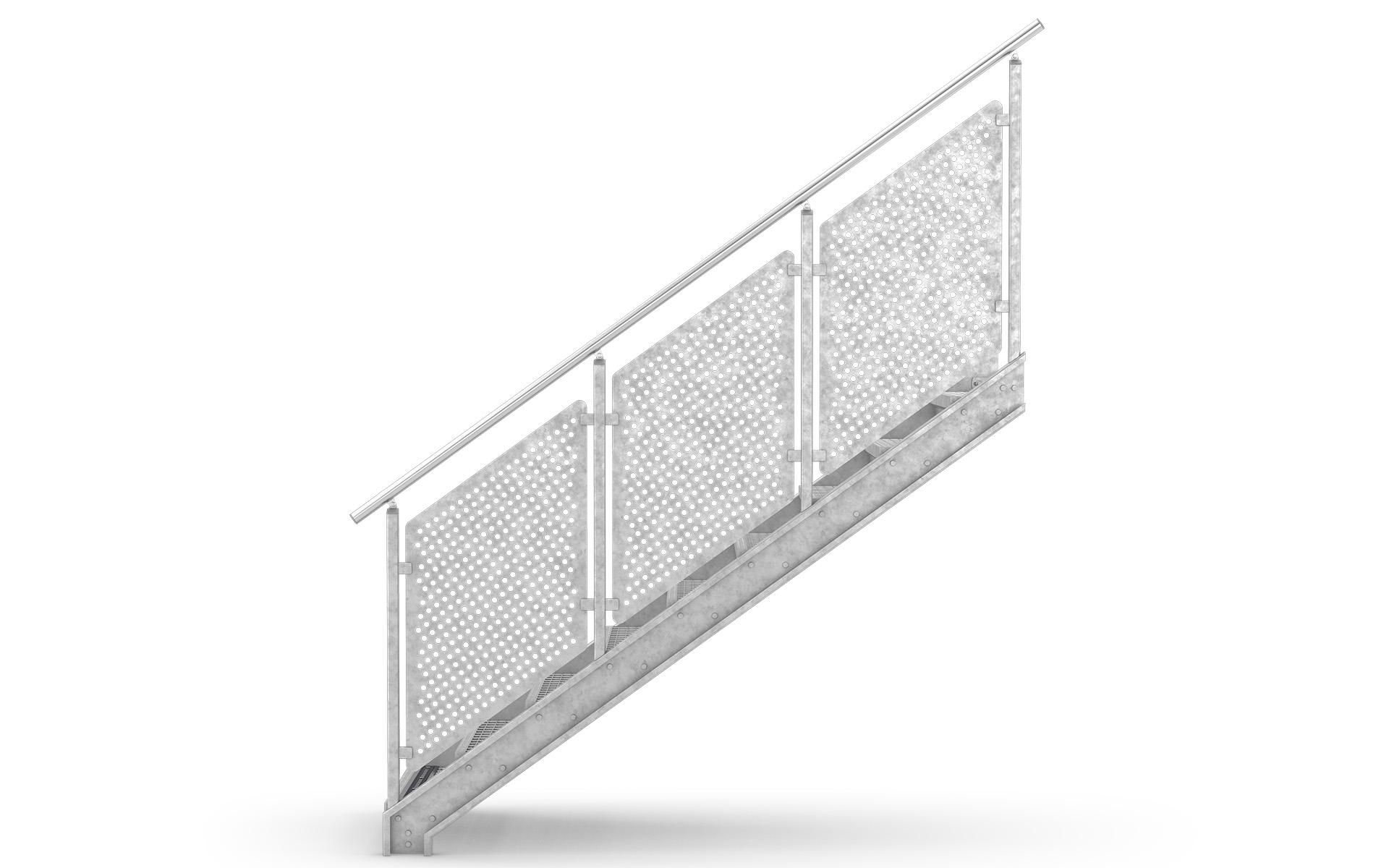

Tarjoamme vakiona erilaisia lävistettyjä levyjä erilaisilla reikäkuvioilla.

Yleisimmät kuviomme ovat:

  • ø15, neliömäinen kuvio k/k 40
  • 15×15, neliömäinen kuvio k/k 40
  • ø20, neliömäinen kuvio k/k 50
  • 20×20, neliömäinen kuvio k/k 50
  • ø15, kolmiomainen kuvio k/k 50
  • ø20, kolmiomainen kuvio k/k 60

Myös muita vaihtoehtoja voidaan toimittaa.

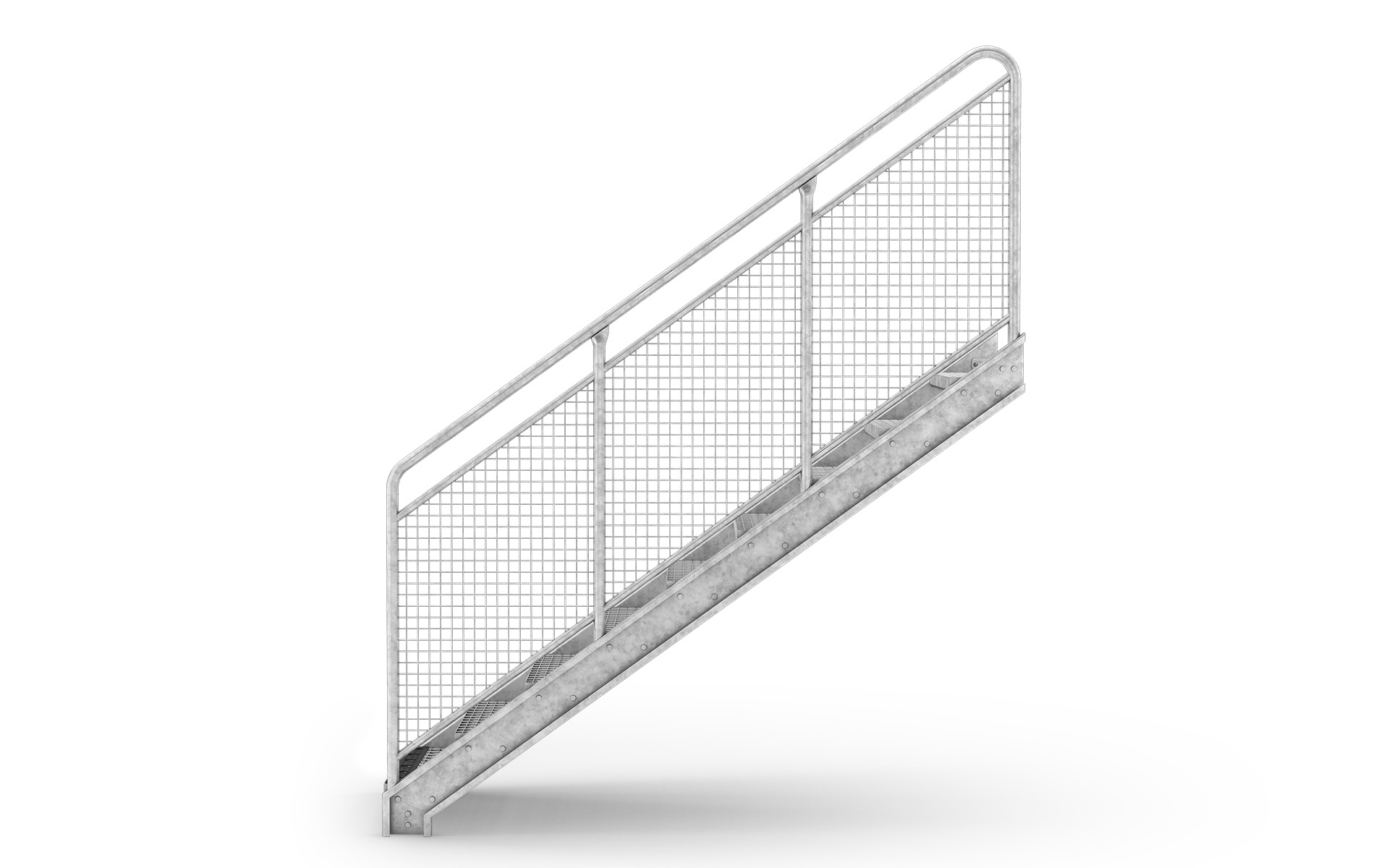

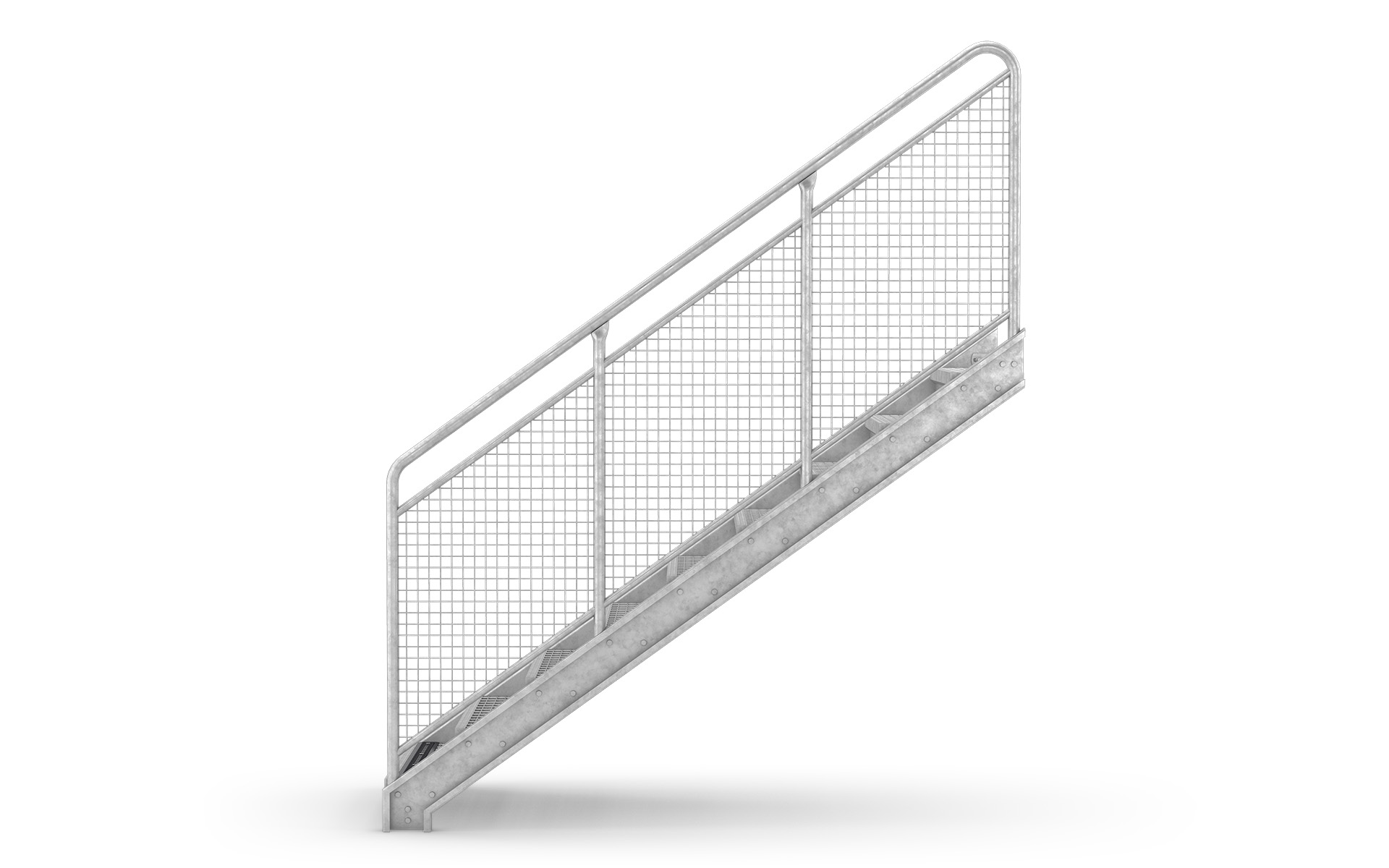

Kaide teräsverkkoverhouksella, jonka vakio silmäkoko 40 x 40 mm. Tarjoamme myös 30 x 30 mm silmäkokoa valinnaisena.

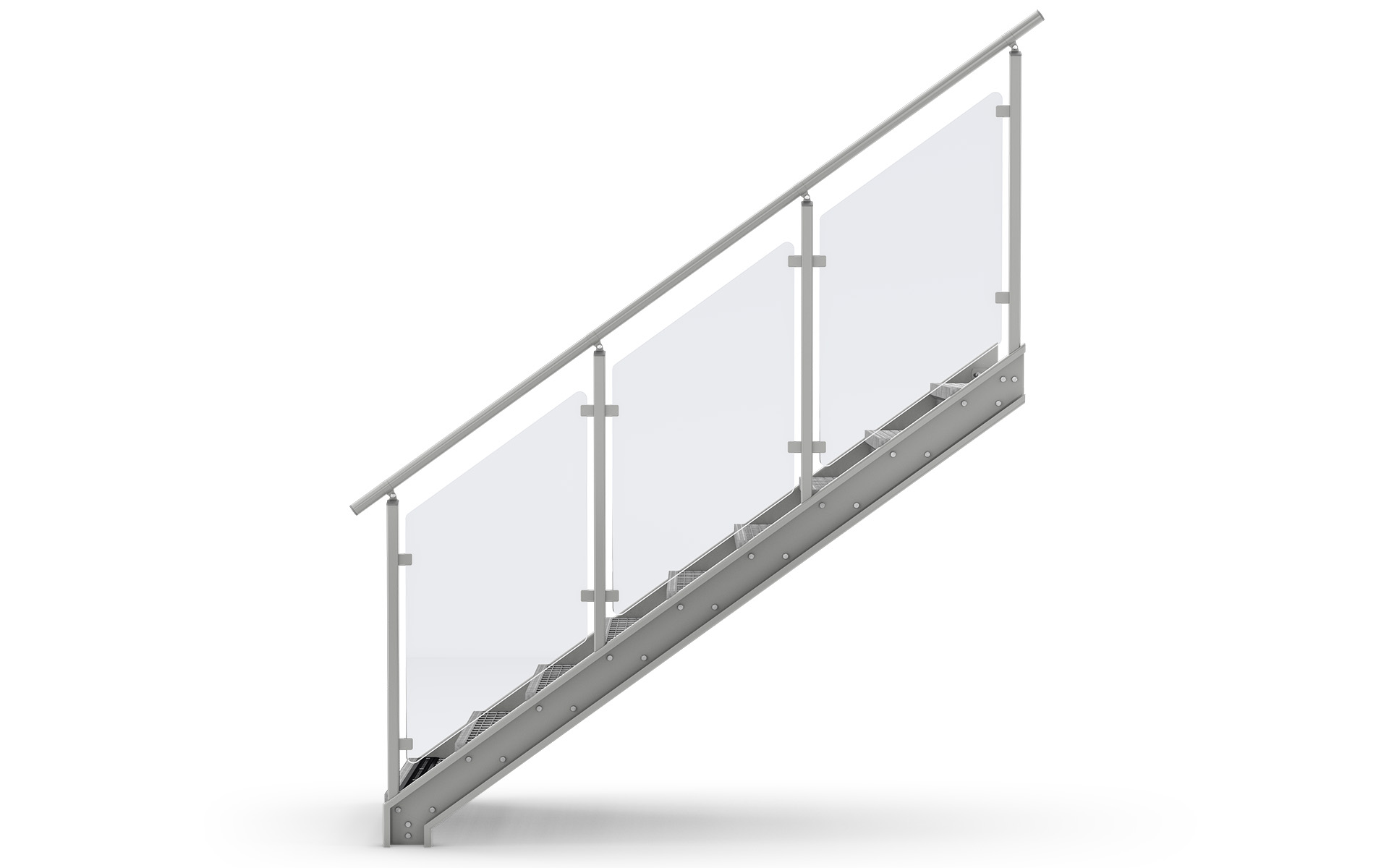

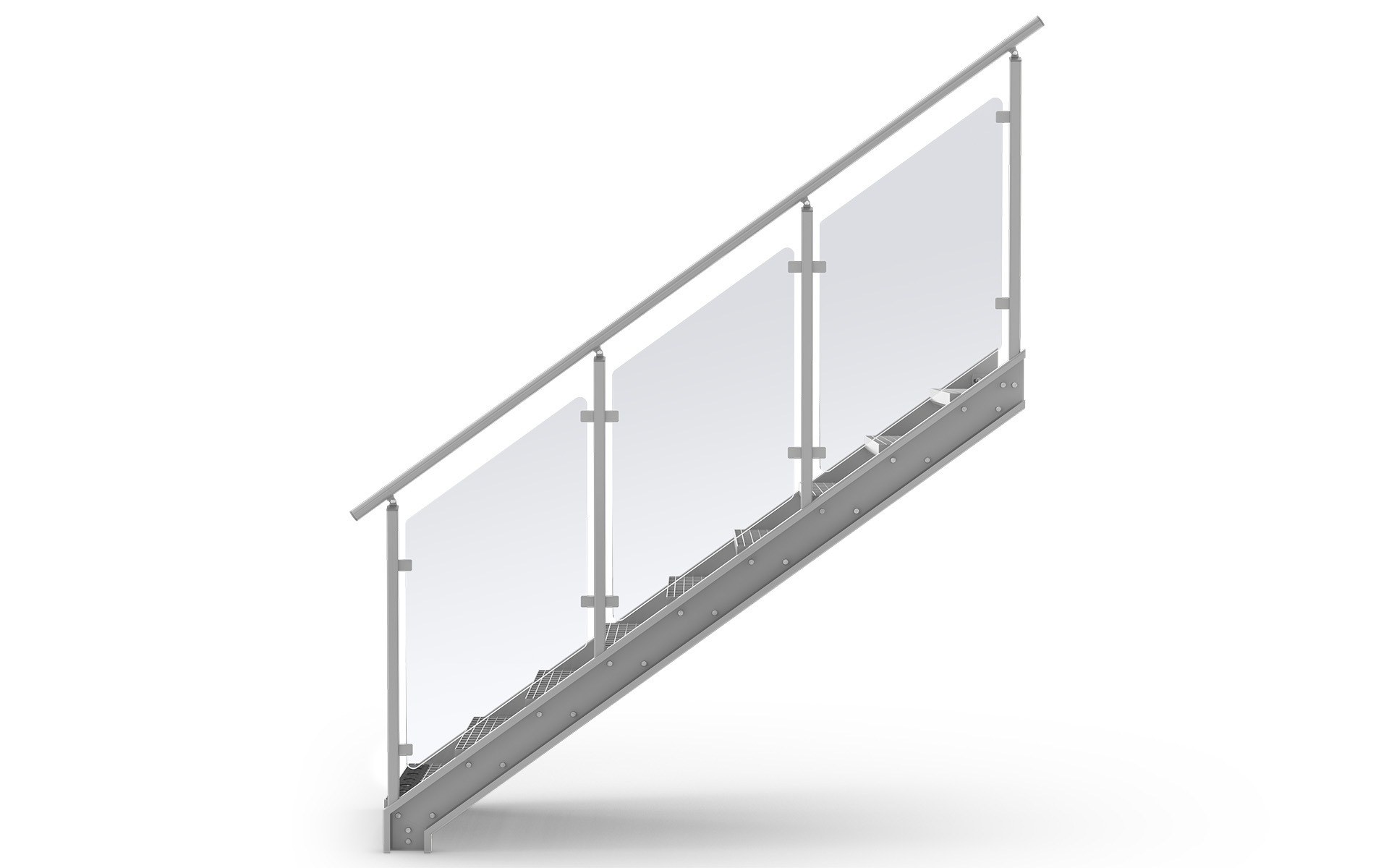

Lamellilasi 8 mm (4+4) sis. kalvon. Hienoksi hiottu reuna. Puristuskiinnikkeet kaidetolppiin.

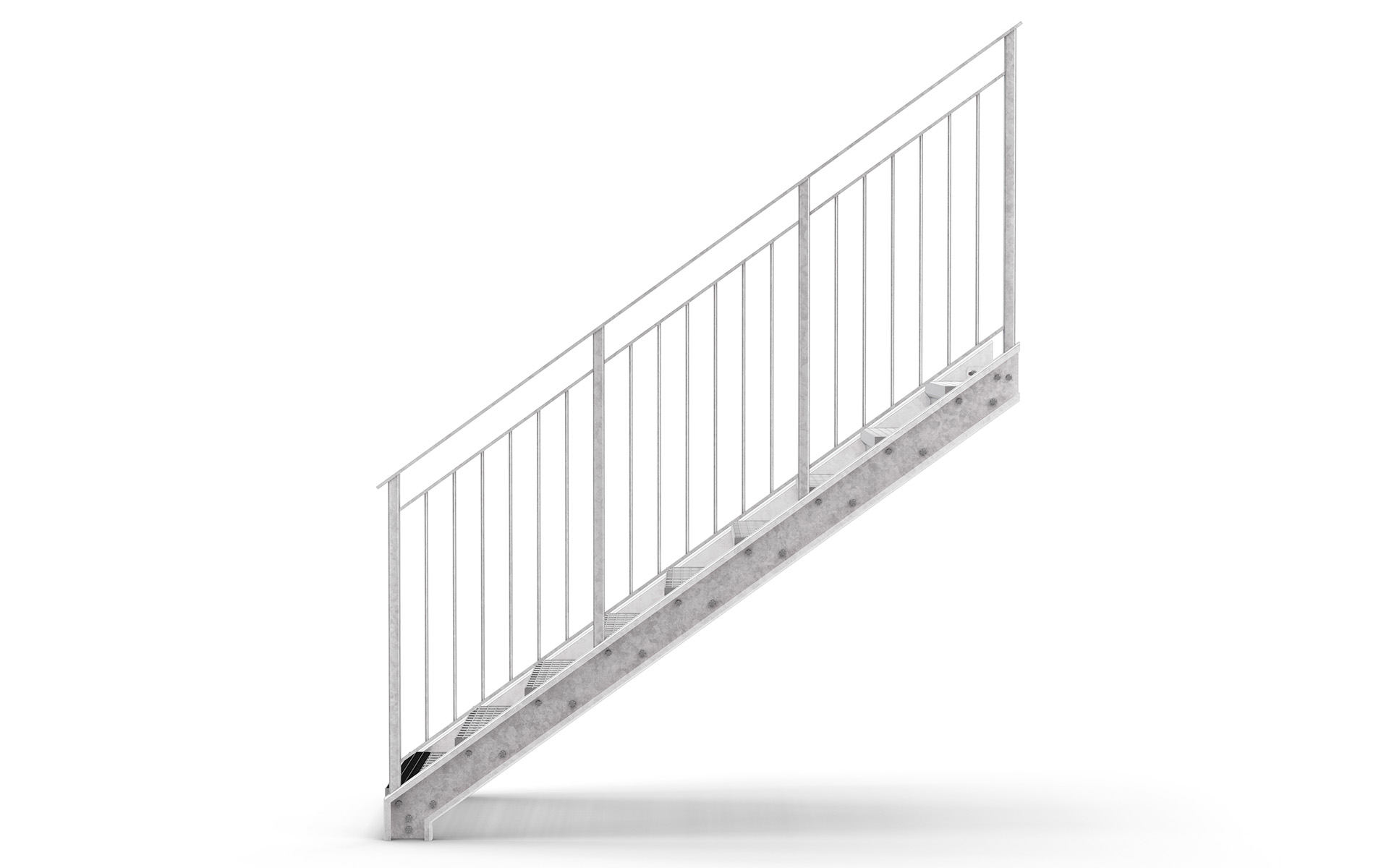

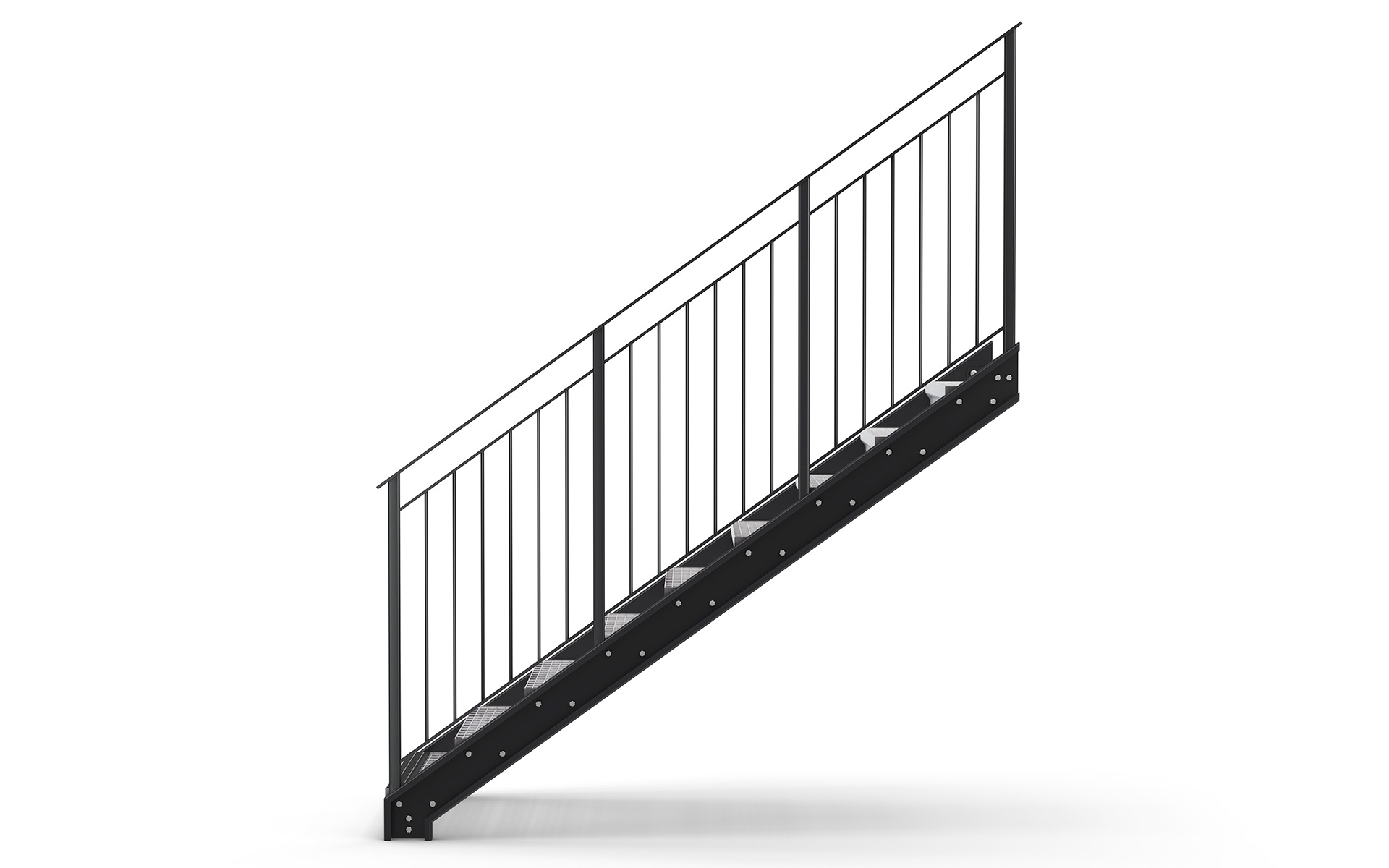

Käsijohde on lattaterästä 50×10 mm. Ylä- ja alasaattajat ovat 40×10 tai 30×10 mm. Pyörötankojen halkaisija 11 mm. Enimmäisaukko 100 mm. Mahdollinen lisäkäsijohde 42 mm teräsputkesta tai 50 mm puusta.


Paloluokka R30

Tarjoamme paloluokan R30 kierreportaita. Erityistä mitoitusta koskevat toiveet on mainittava tarjouspyynnössä.
