KIERREPORTAIDEN SUUNNITTELU

Monivuotisen kokemuksemme ansiosta voimme auttaa ja neuvoa suunnittelussa. Jokainen kierreporras piirretään erikseen ja piirustus lähetetään asiakkaalle hyväksyttäväksi ennen valmistusta.

KIERREPORTAIDEN SUUNNITTELU

Monivuotisen kokemuksemme ansiosta voimme auttaa ja neuvoa suunnittelussa. Jokainen kierreporras piirretään erikseen ja piirustus lähetetään asiakkaalle hyväksyttäväksi ennen valmistusta.


Suodatus

Kaideverhoilu

Lisätietoa erilaisista kaideverhoiluista.

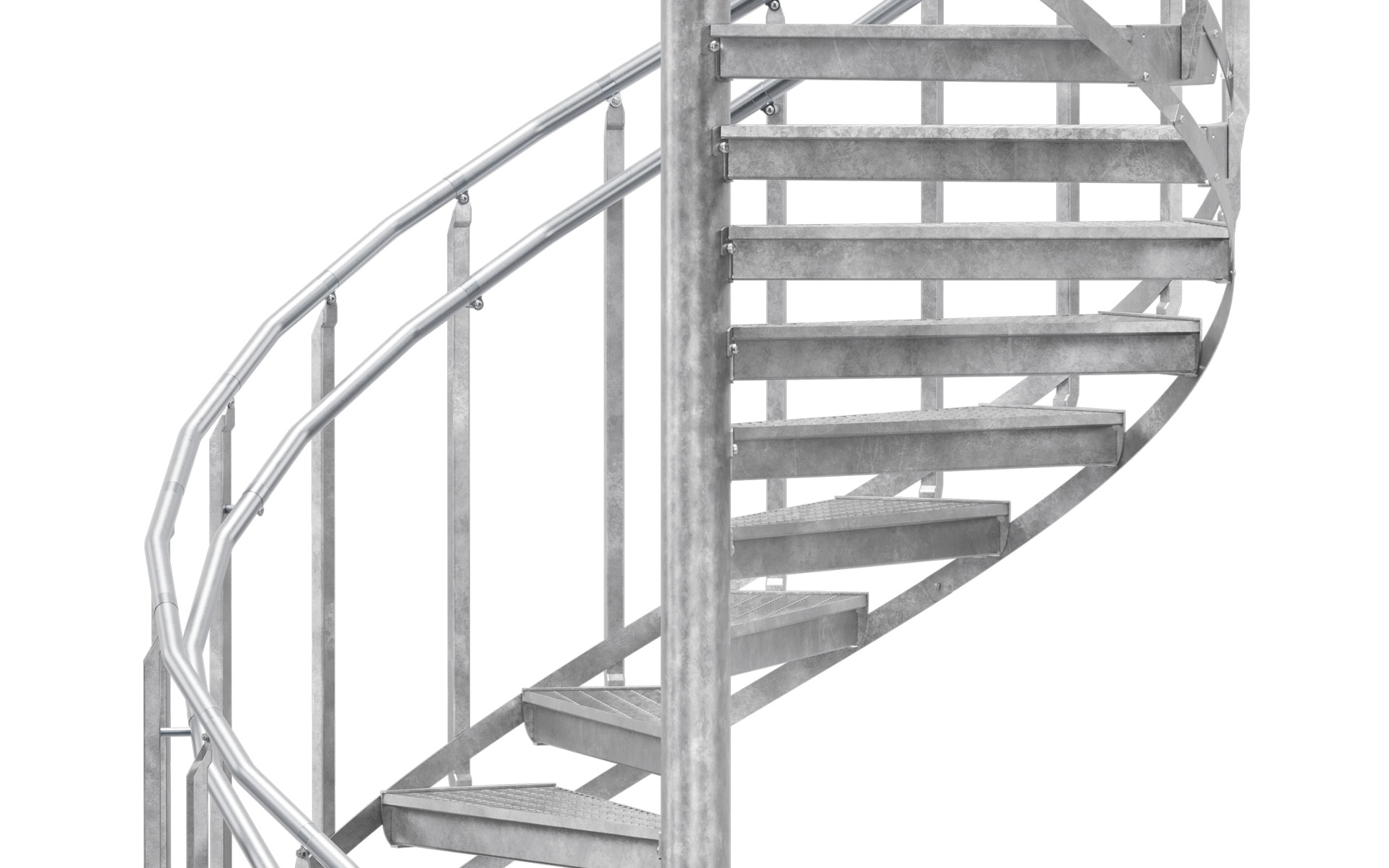

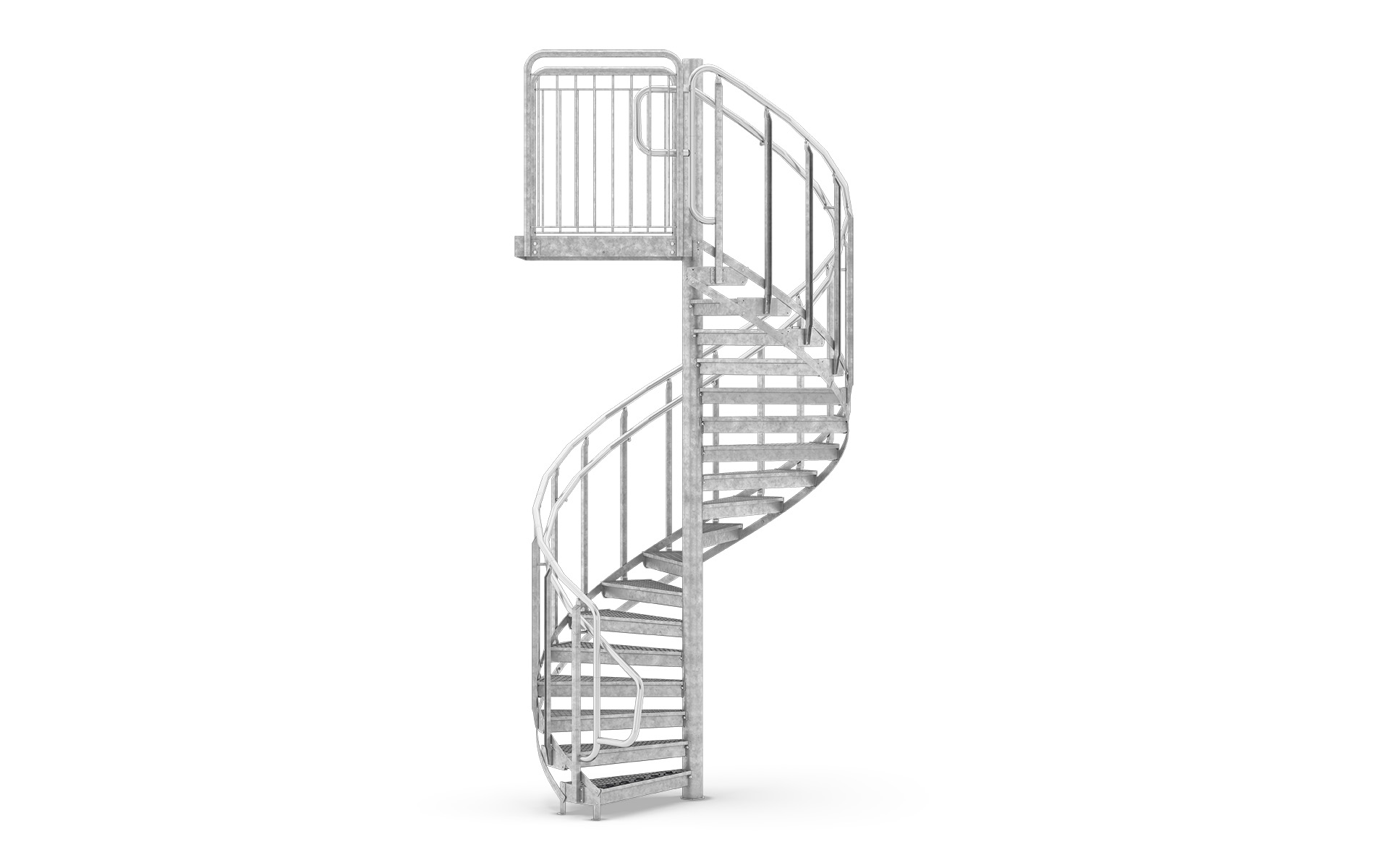

Yksi U-tolppa per askelma, kiinnitetään askelman päädyn ulkosivuun.

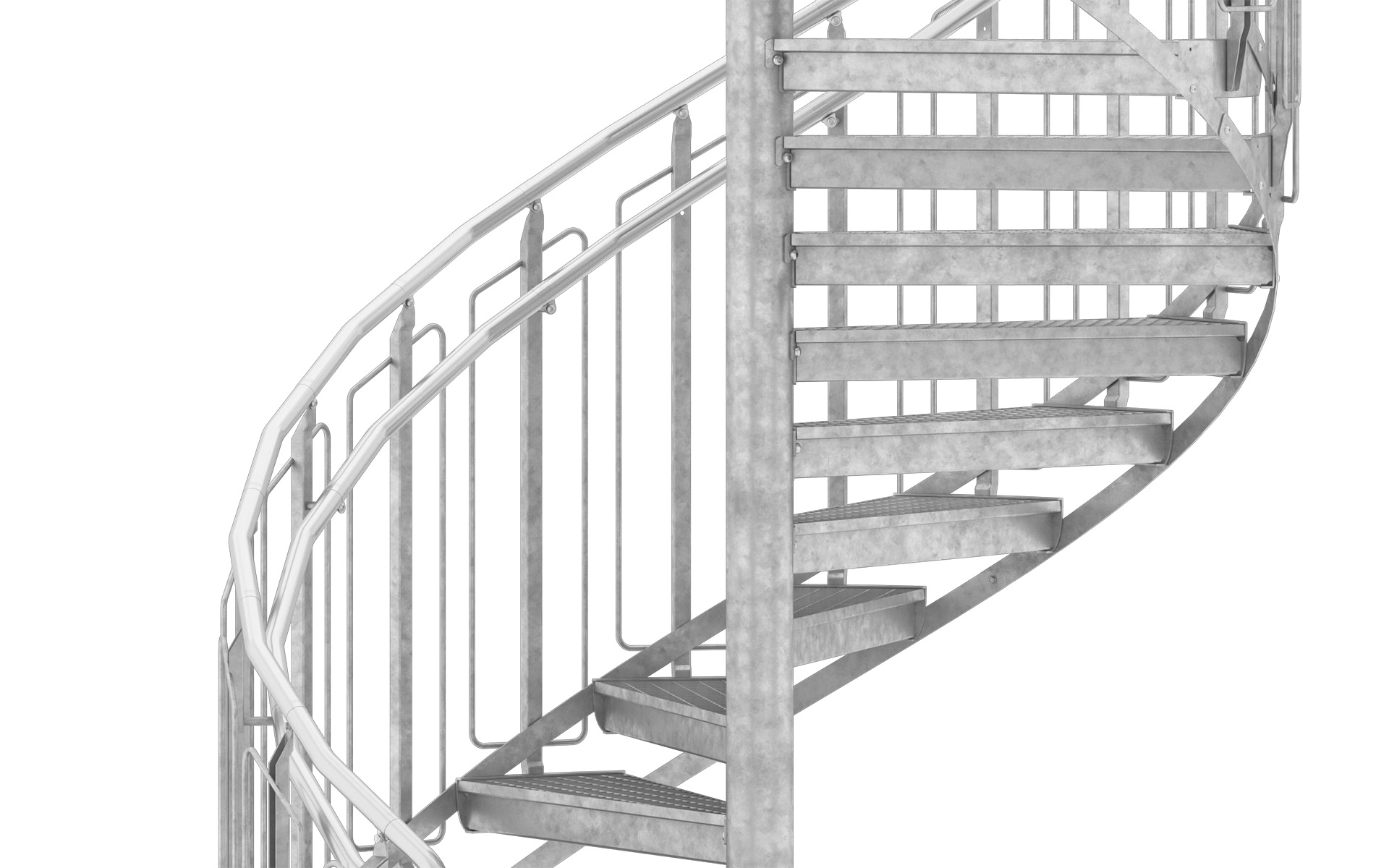

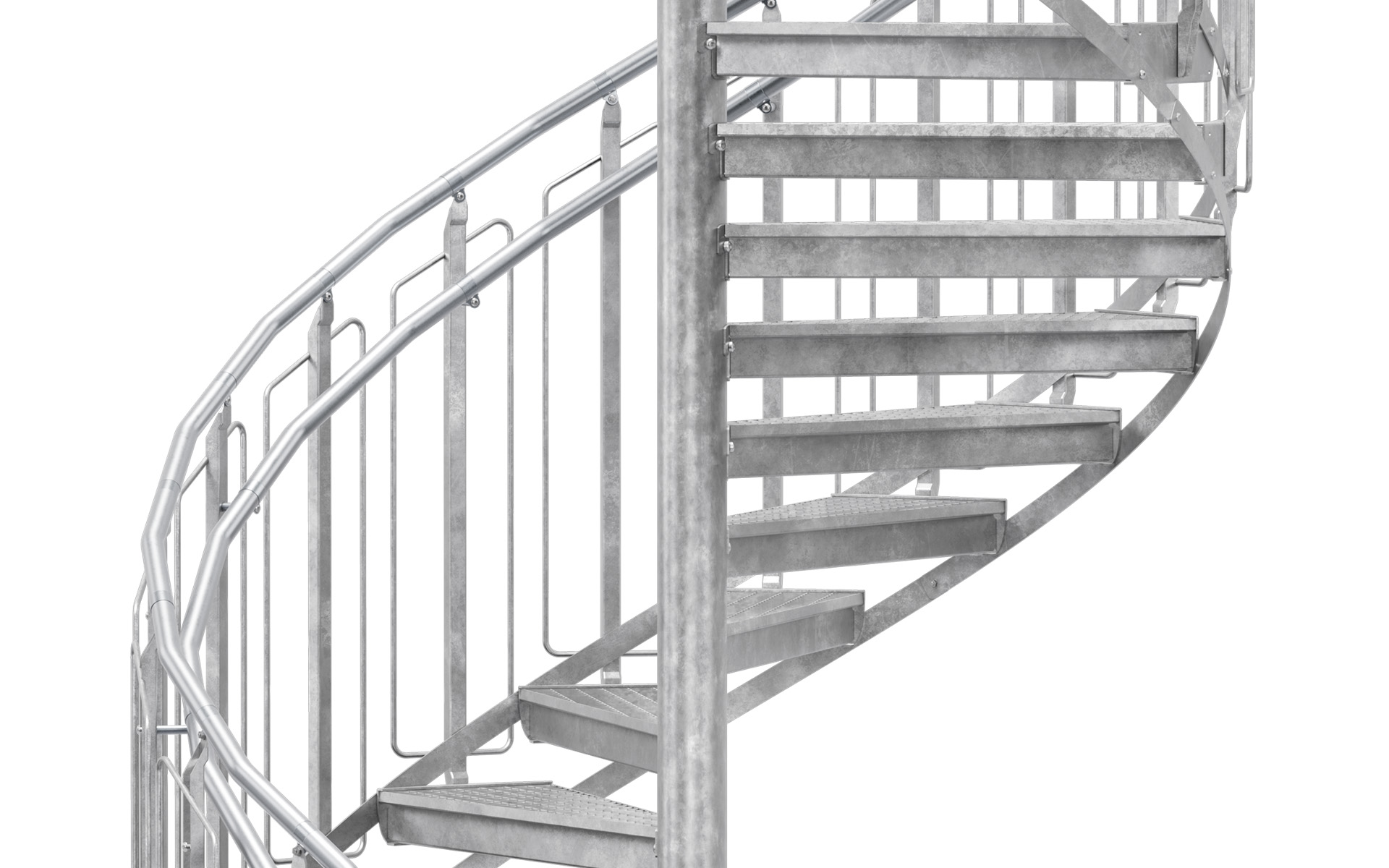

Yksinkertainen muoto lapsiturvallisesta kaiteesta, kehikko hitsataan U-tolppaan. Kaiteessa ei ole yli 100 mm:n aukkoja.

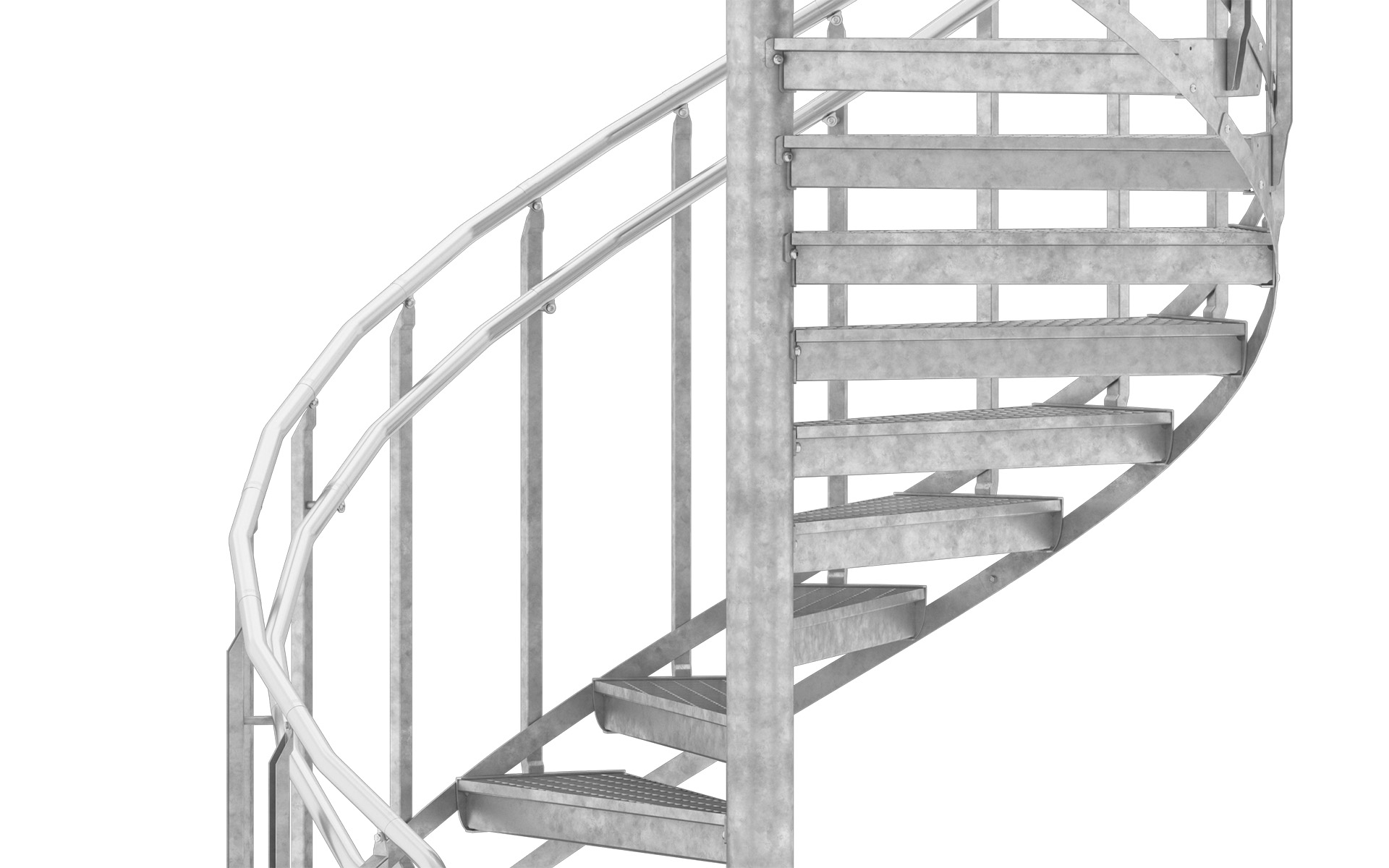

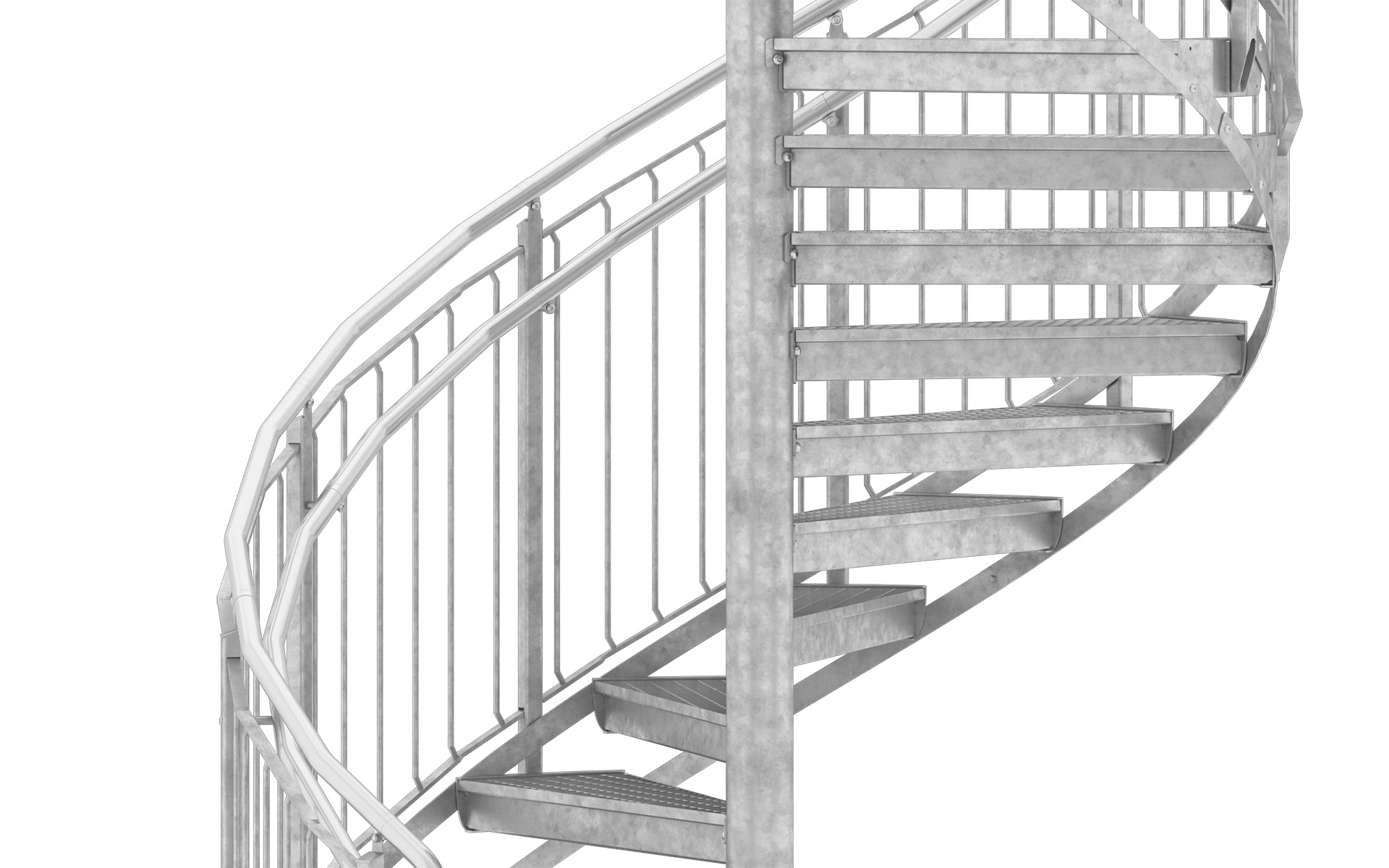

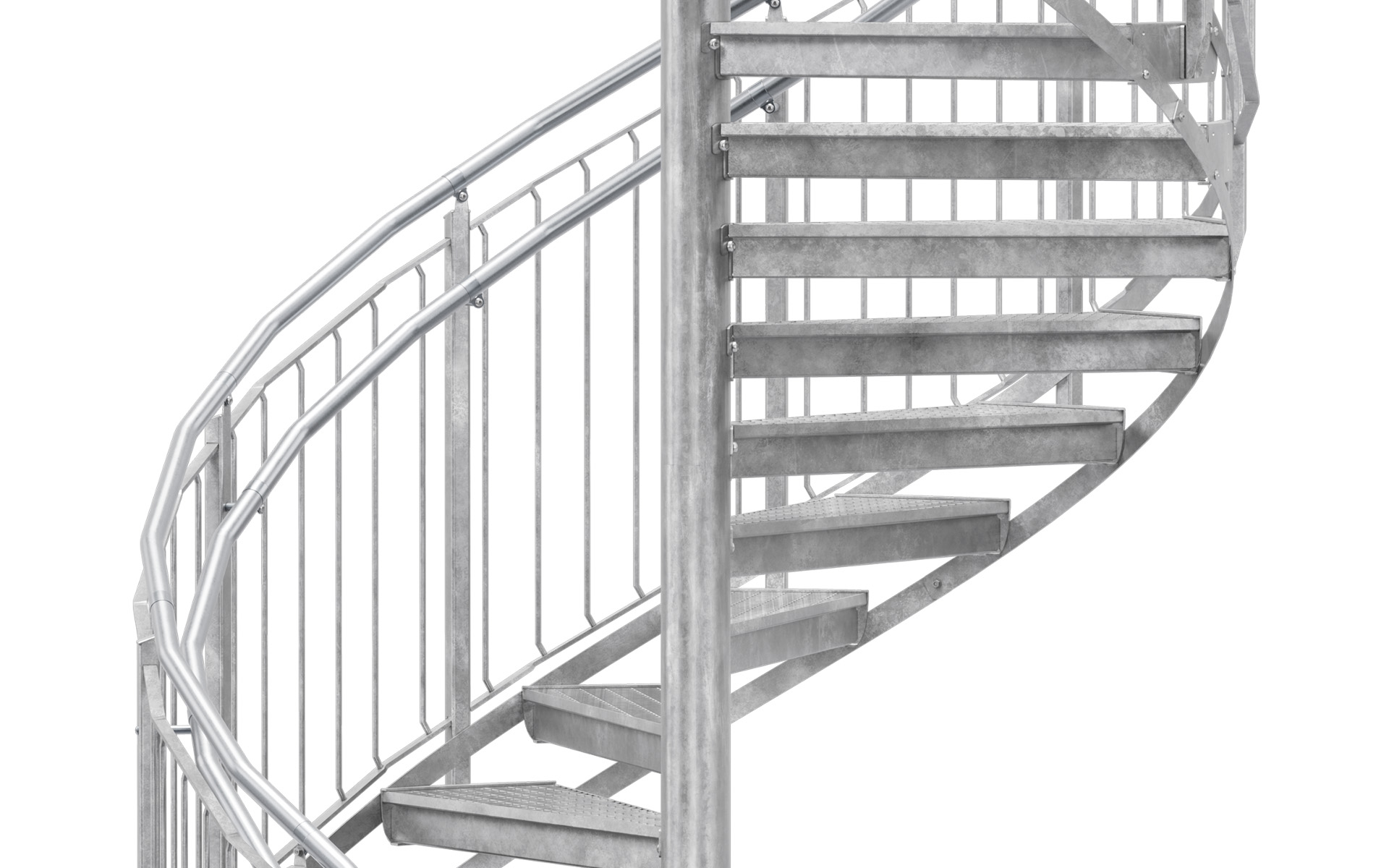

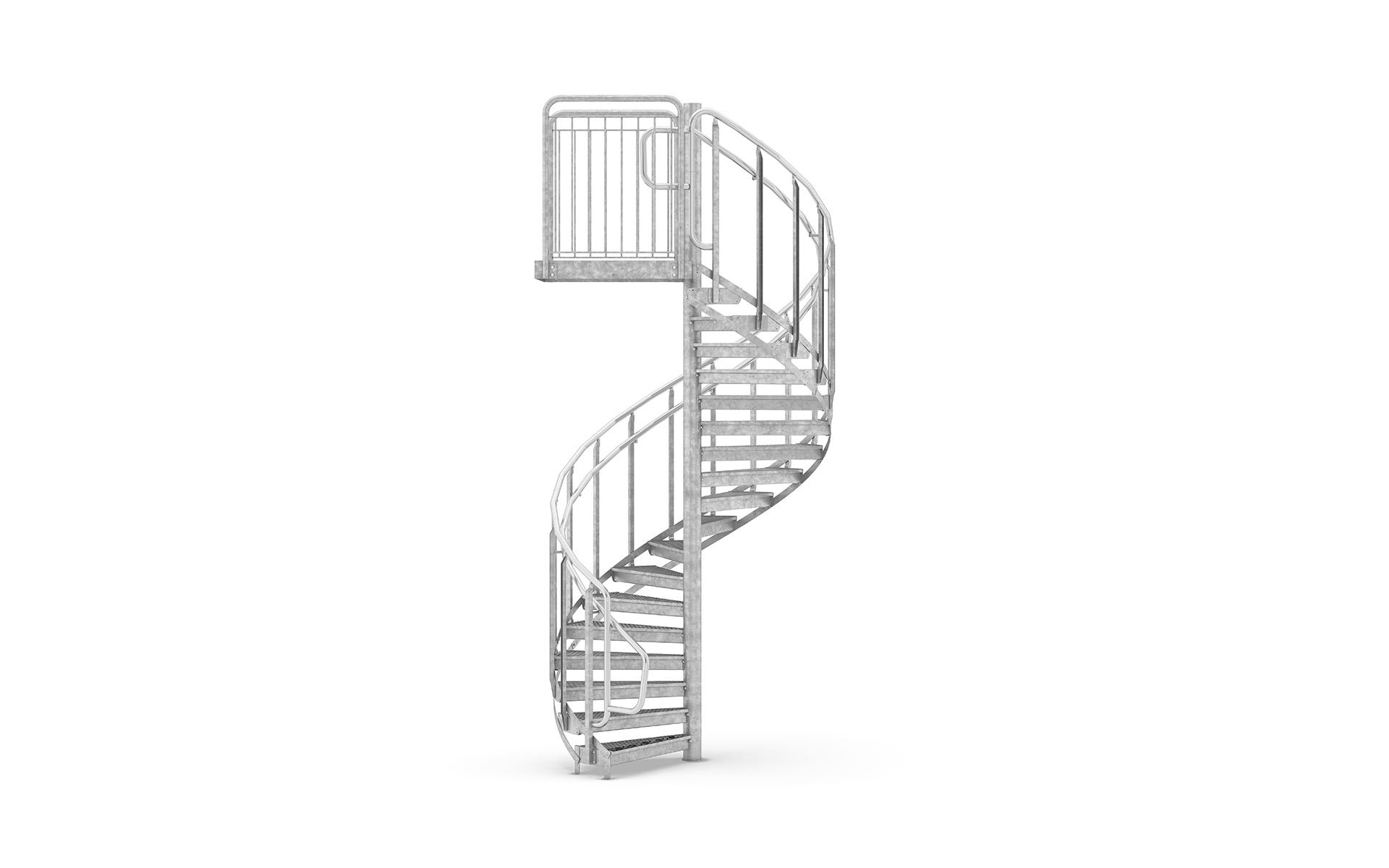

Kaideverhoilu koostuu ylä- ja alajuoksusta, jotka ovat lattatankoa 25× 8 mm. Pyörötangot ø11 mm. Maks. aukko 100 mm.

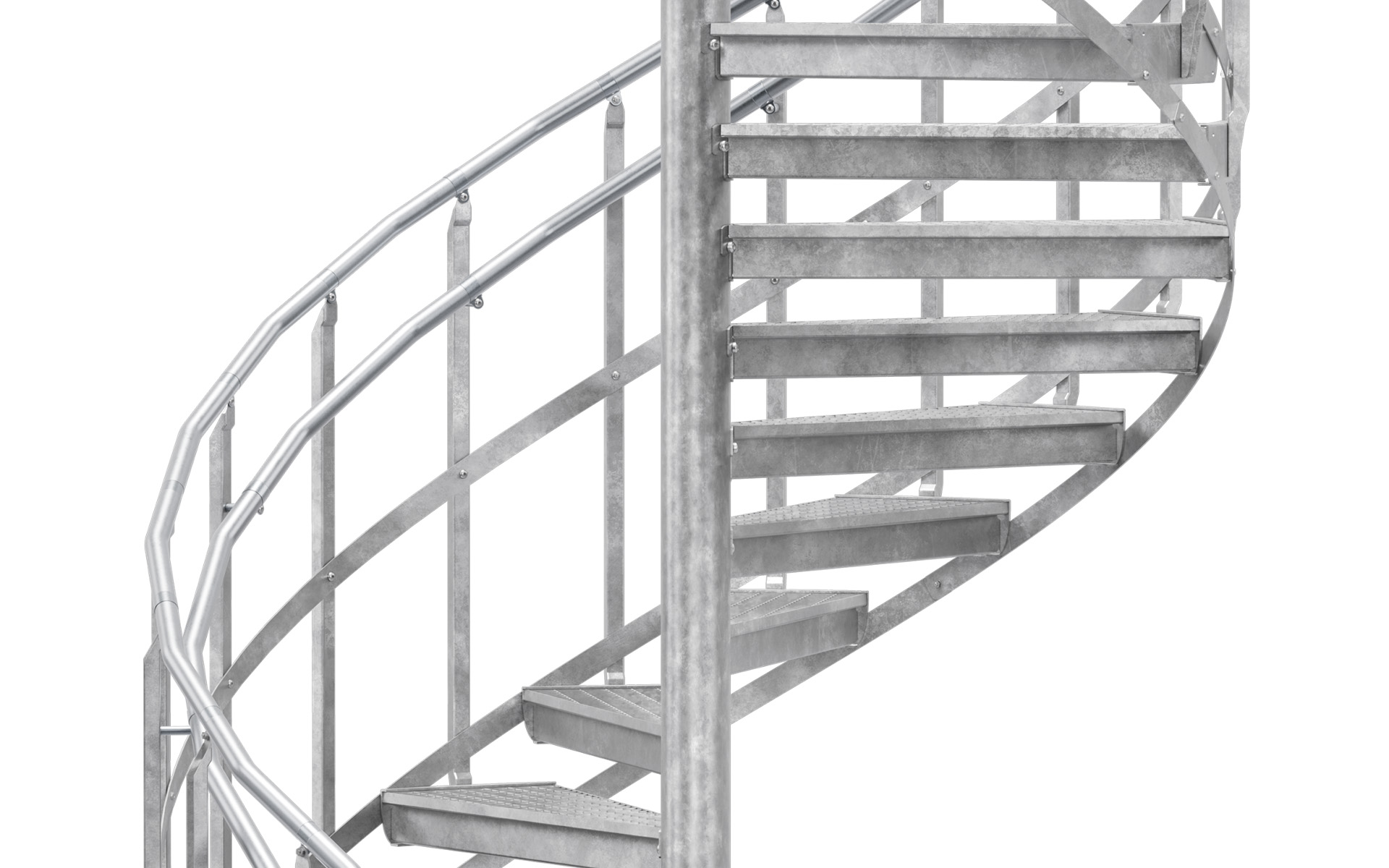

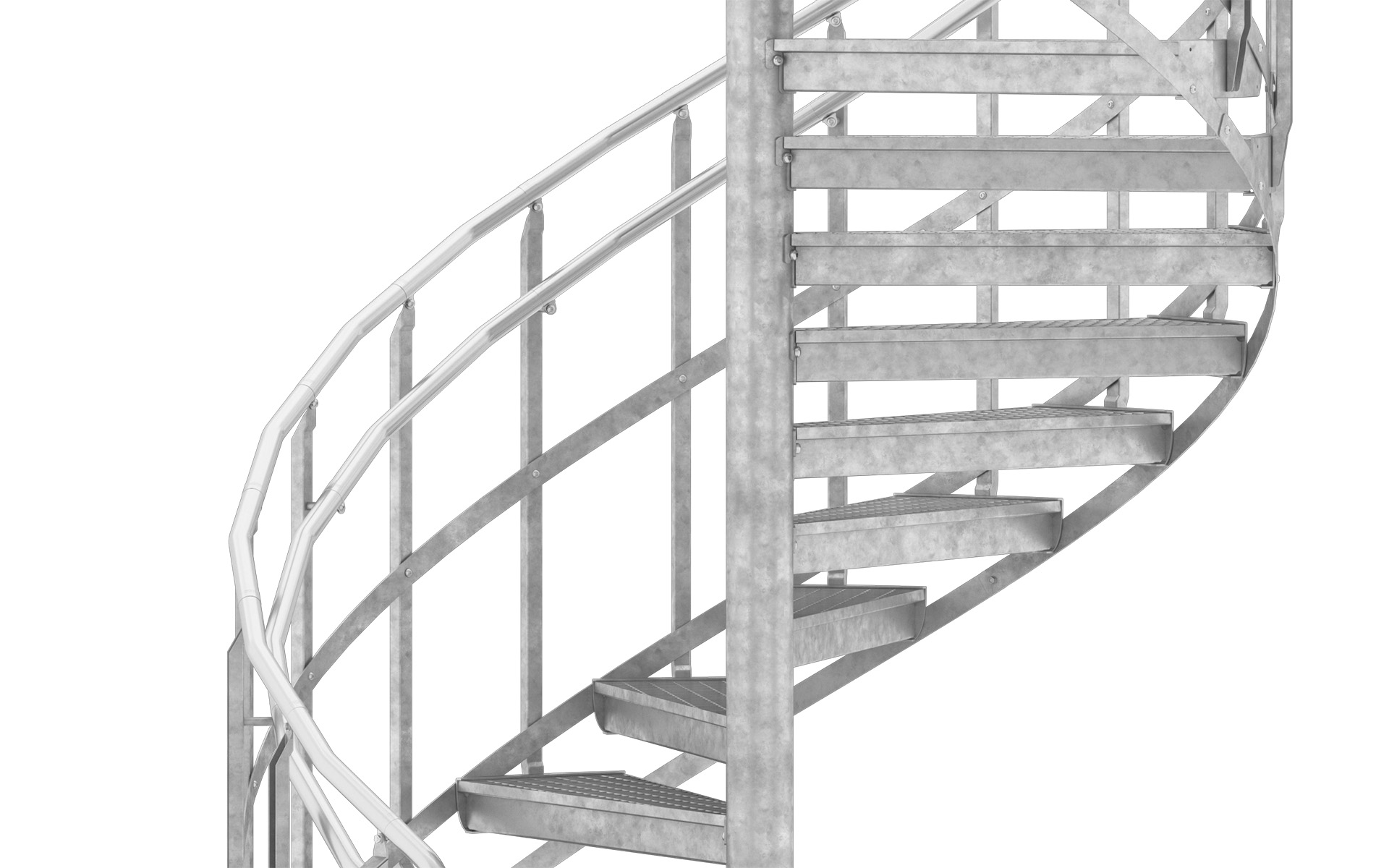

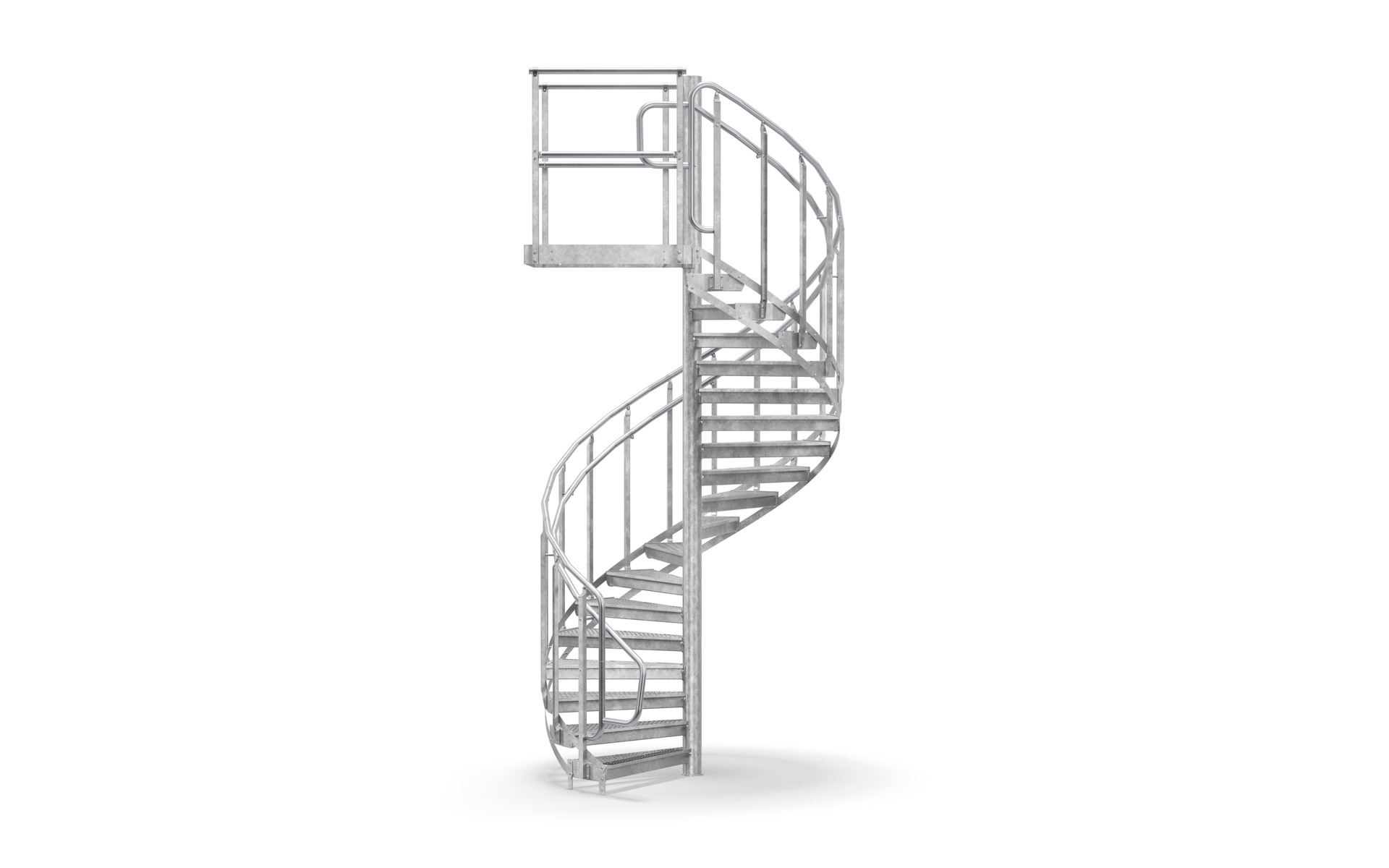

1–4 välijohdetta lattatangosta 50×3 mm. Korkeissa teollisuusportaissa voidaan käyttää yhtä välijohdetta.

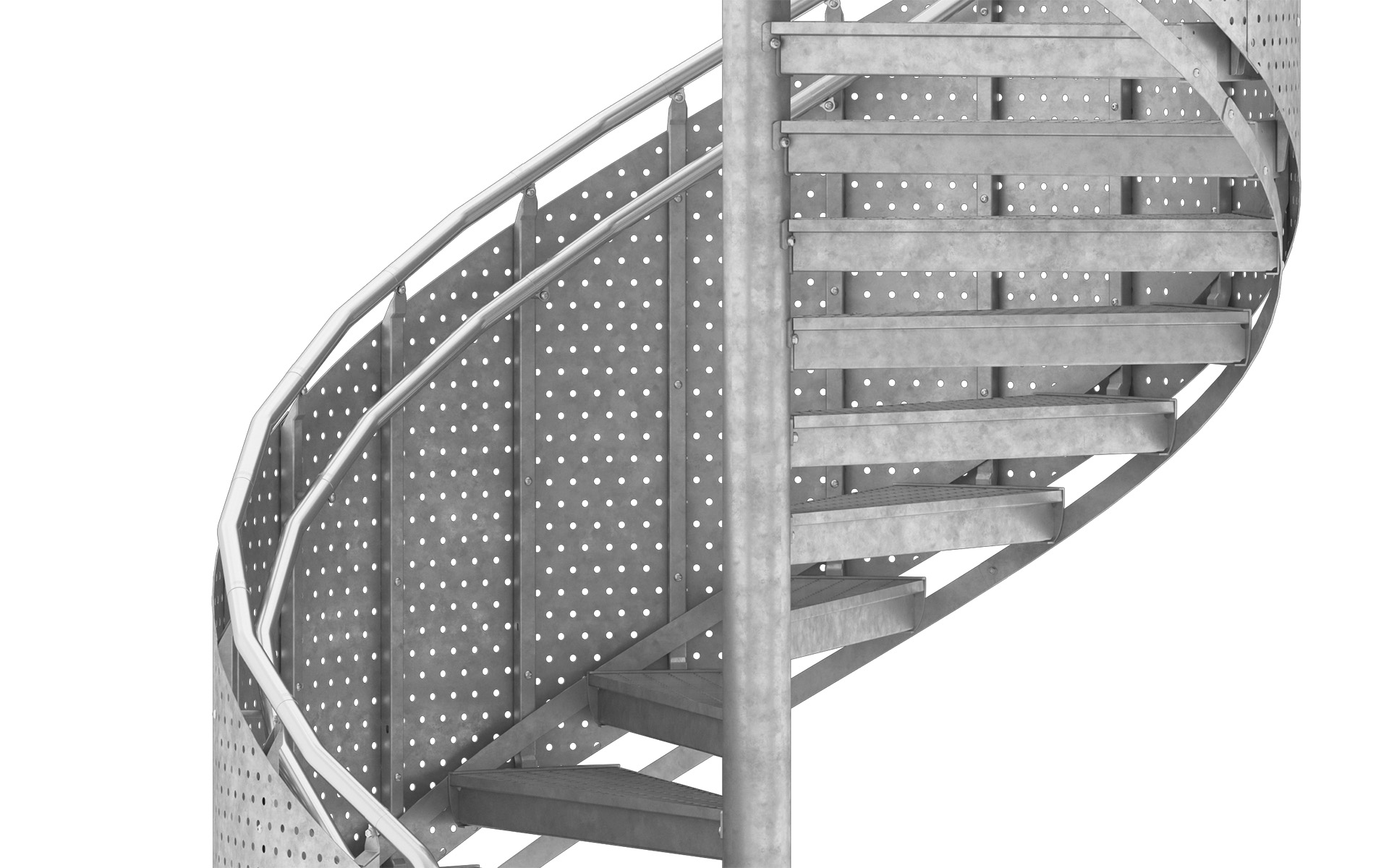

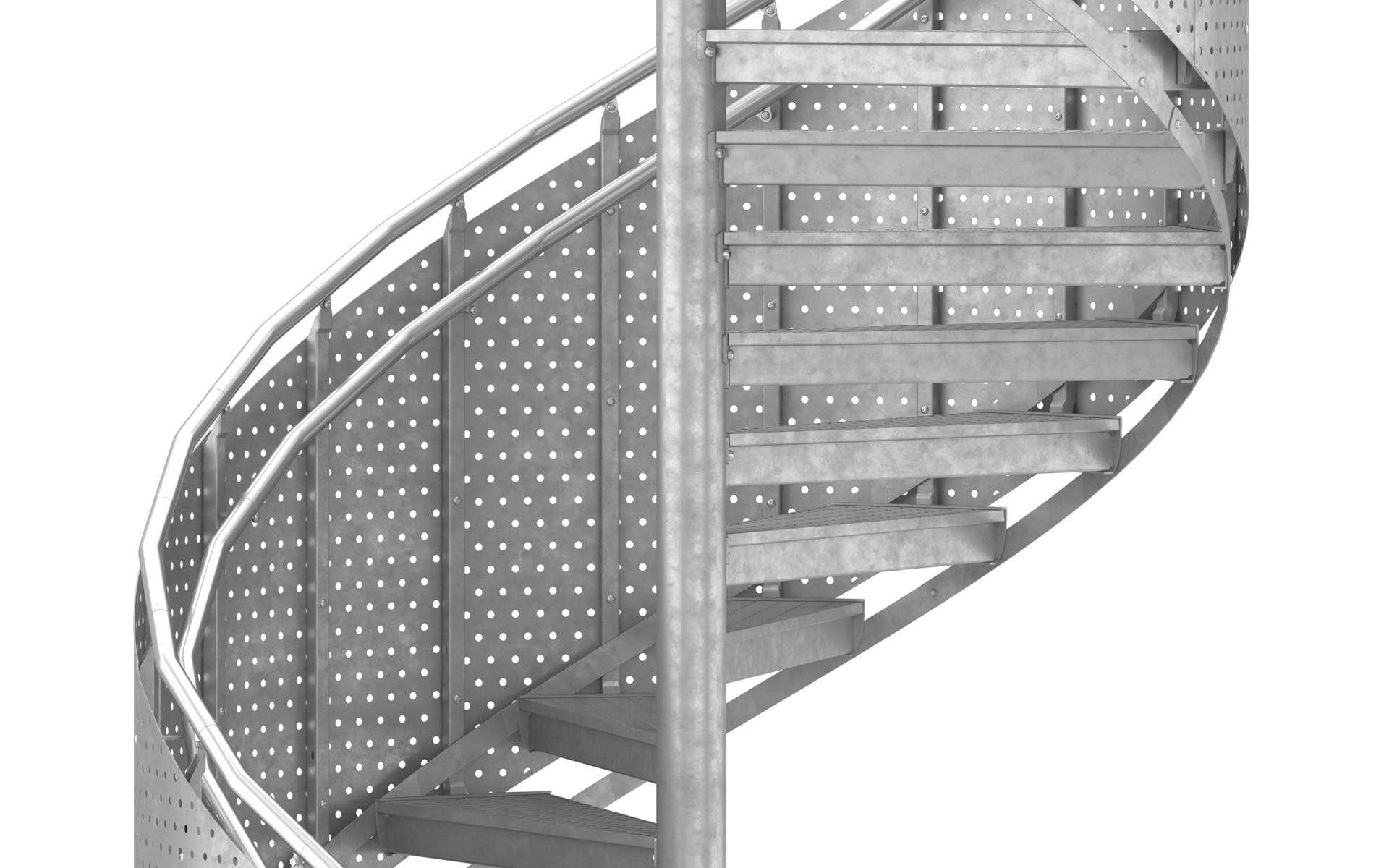

Tarjoamme vakiona erilaisia lävistettyjä levyjä erilaisilla reikäkuvioilla.

Yleisimmät kuviomme ovat:

  • ø15, neliömäinen kuvio k/k 40
  • 15×15, neliömäinen kuvio k/k 40
  • ø20, neliömäinen kuvio k/k 50
  • 20×20, neliömäinen kuvio k/k 50
  • ø15, kolmiomainen kuvio k/k 50
  • ø20, kolmiomainen kuvio k/k 60

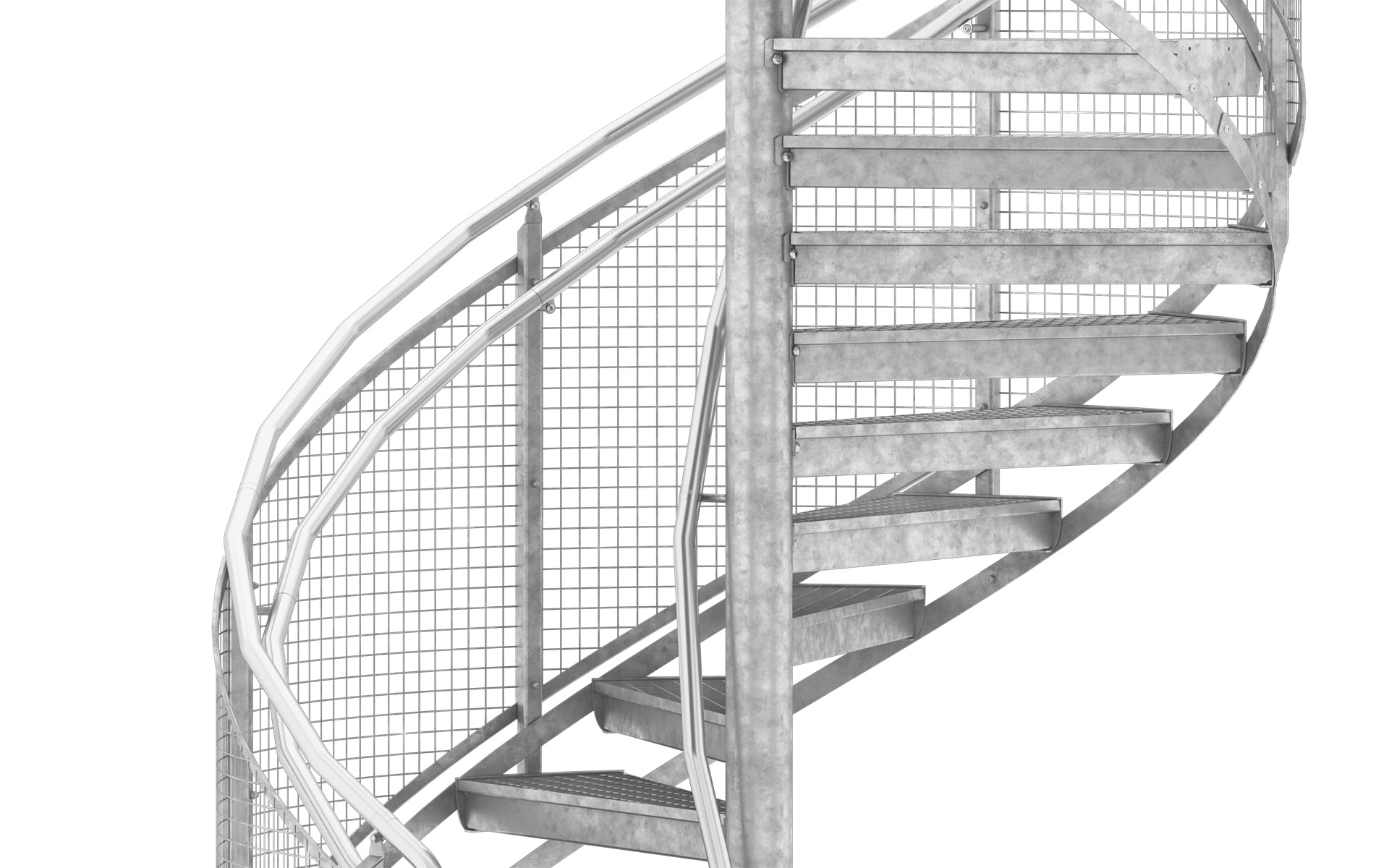

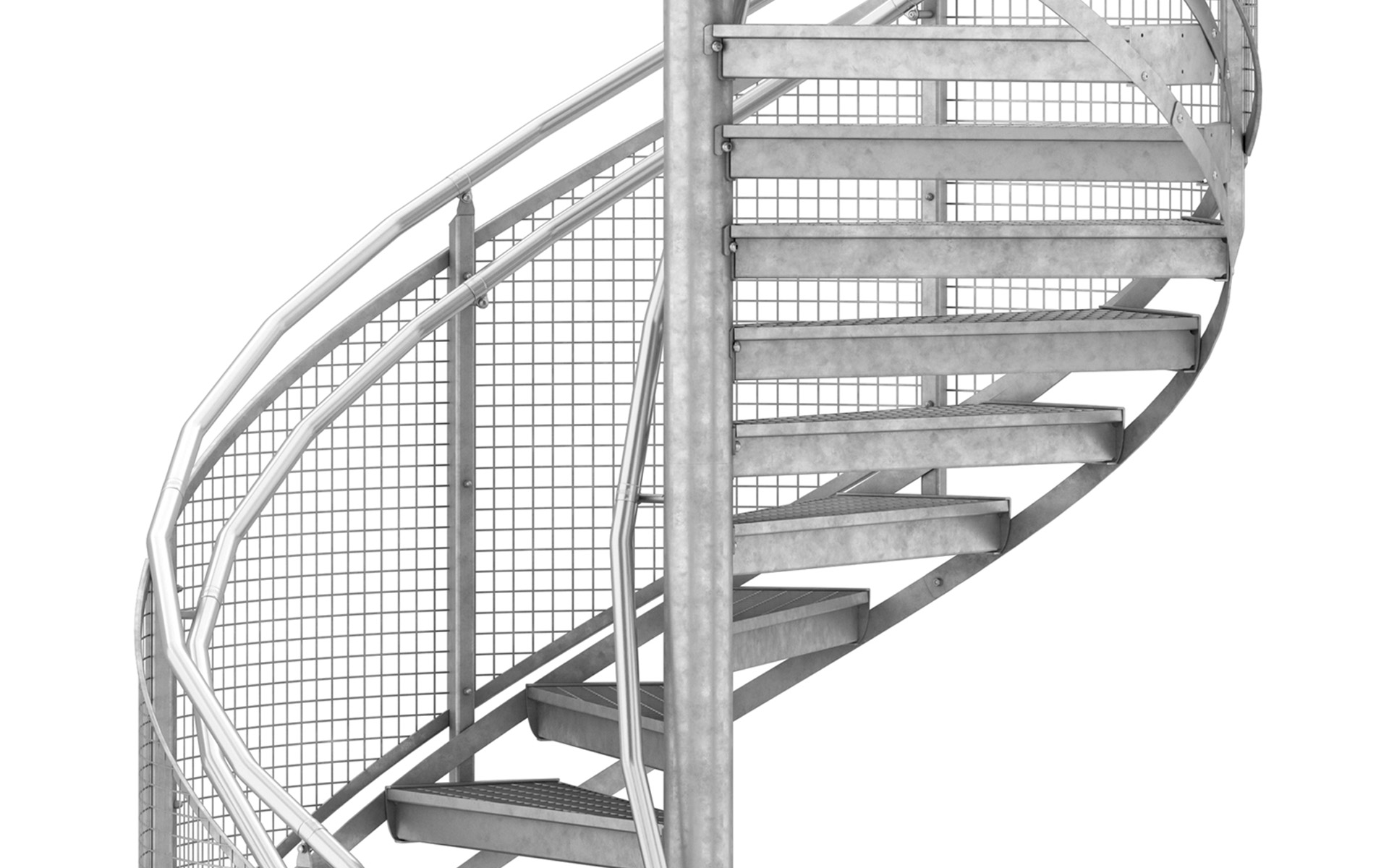

Kudottu verkko, vakiosilmäkoko 40 x 40 mm. Myös silmäkoko 30 x 30 voidaan toimittaa.

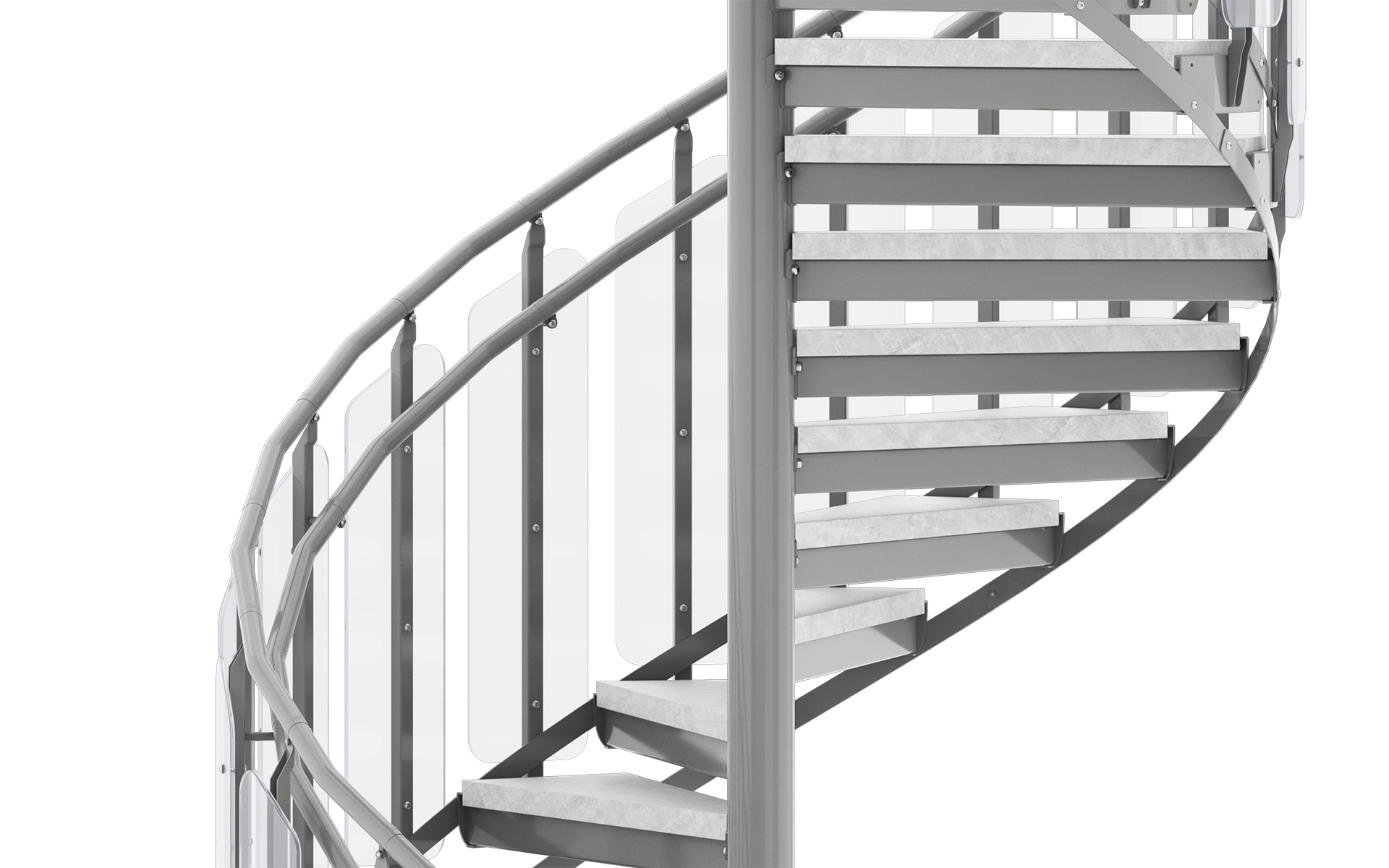

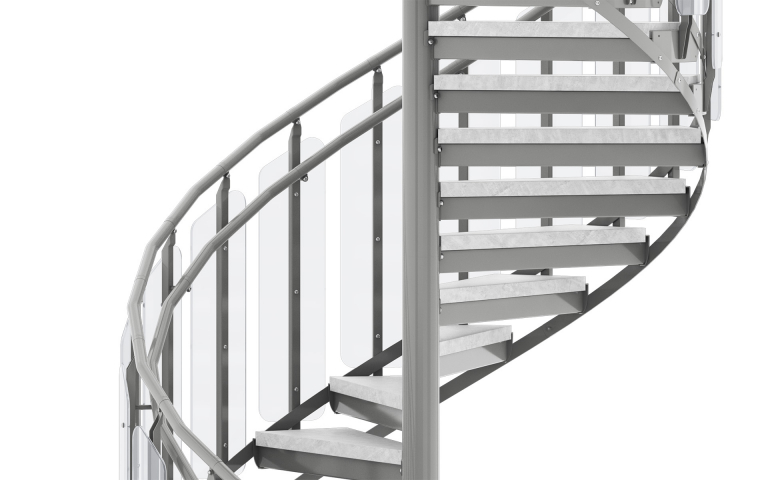

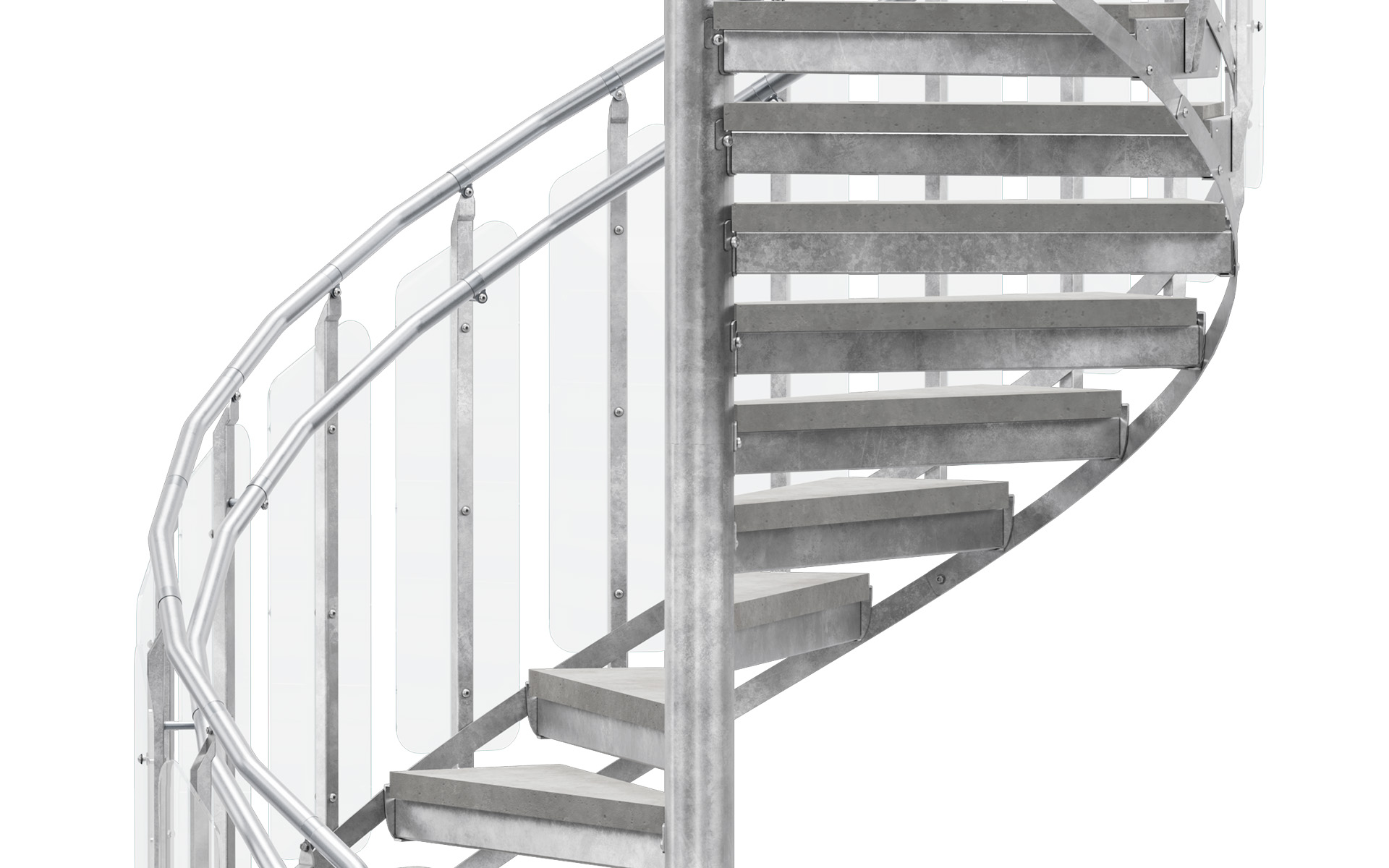

8 mm:n karkaistu lamellilasi kasetteina.


Korkea kaide

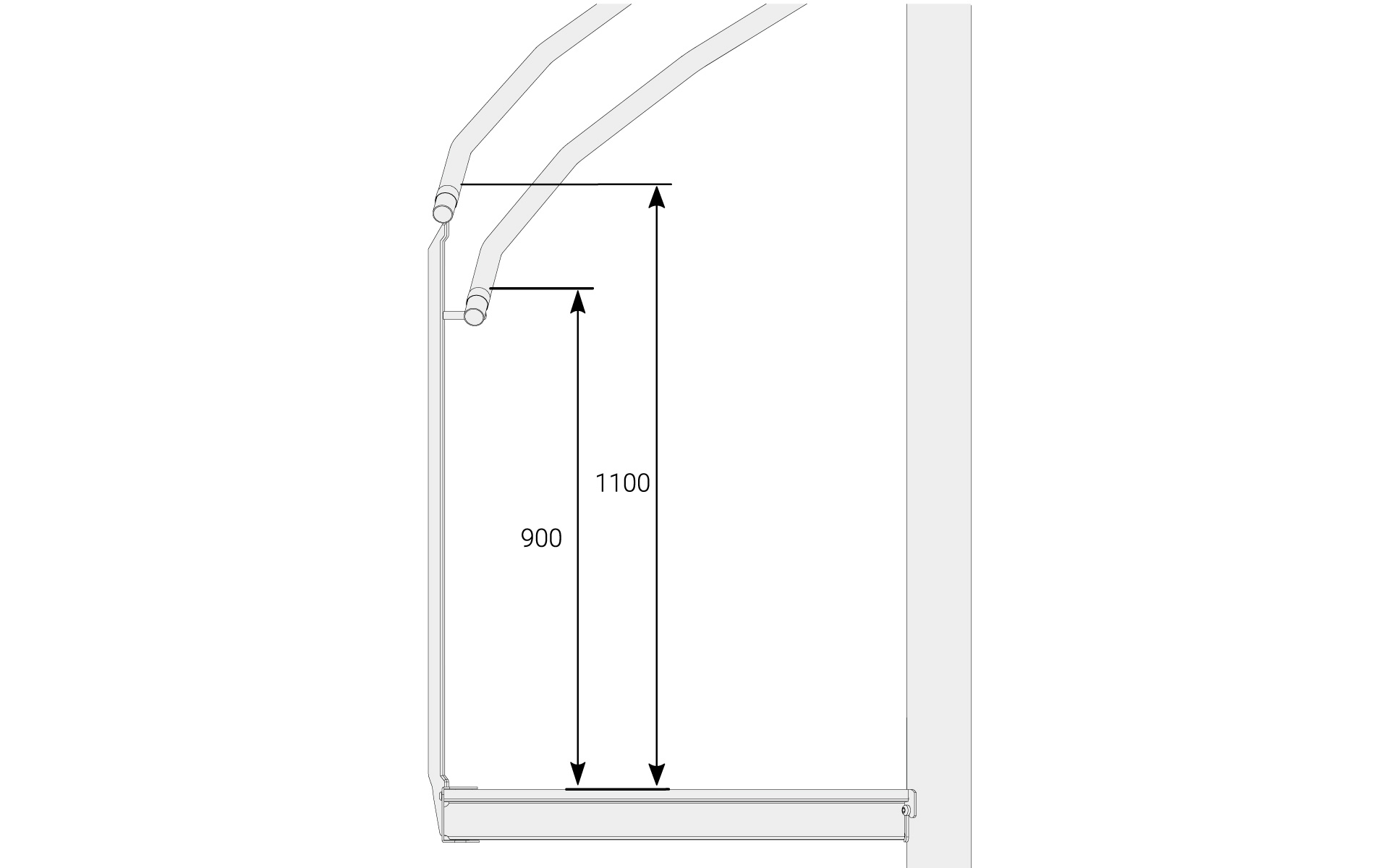

Kaiteen korkeus on 1100 mm askelman etureunassa. Välijohde asennetaan tolppien sisäpuolelle halutulle korkeudelle, esim. 900 mm. Tasolla kaiteen korkeus on vakiona 1100 mm.


Kaiteen kuormitus

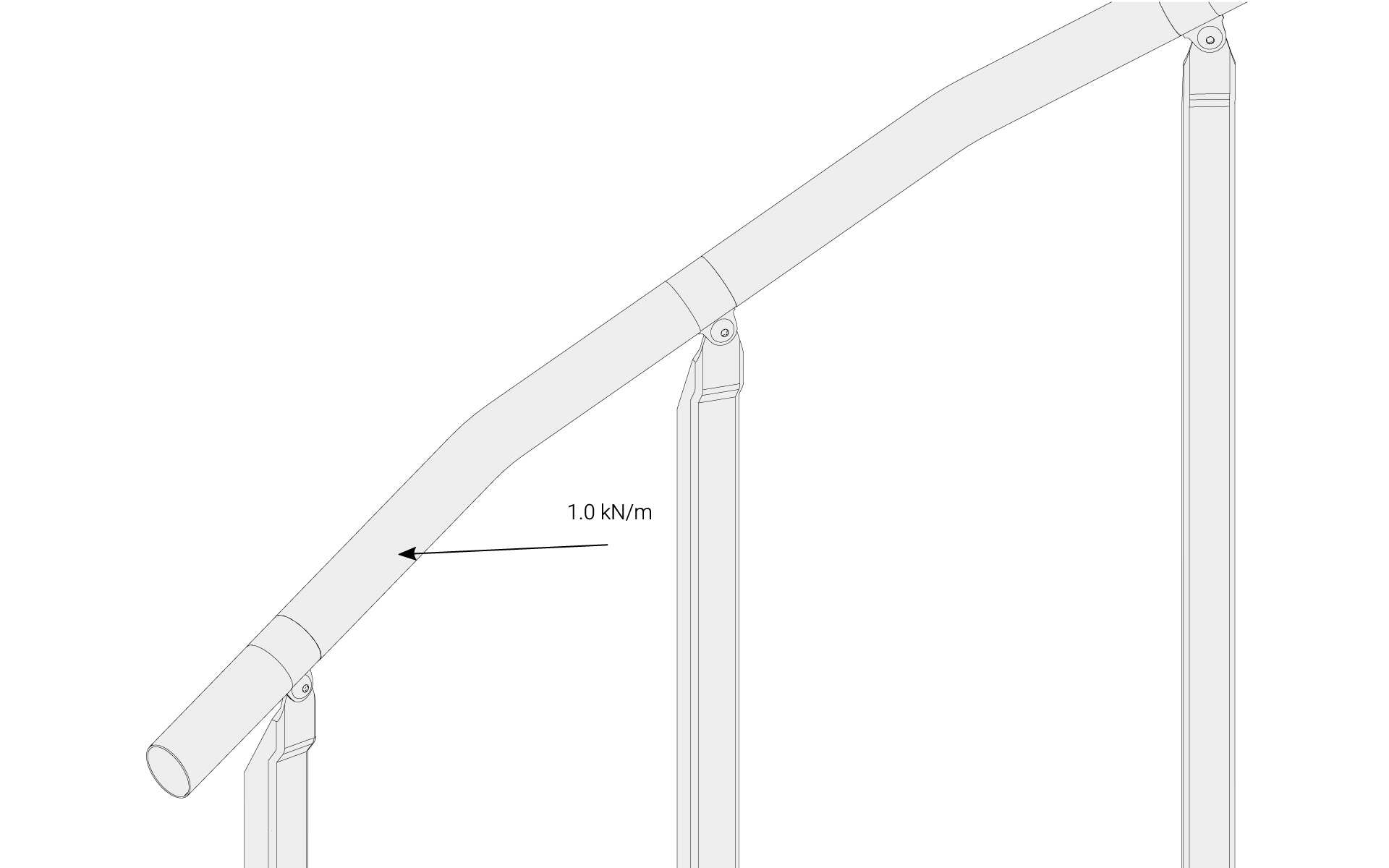

Kaide on mitoitettu kestämään 1,0 kN/m kuormitus.


Lapsiturvallisuus

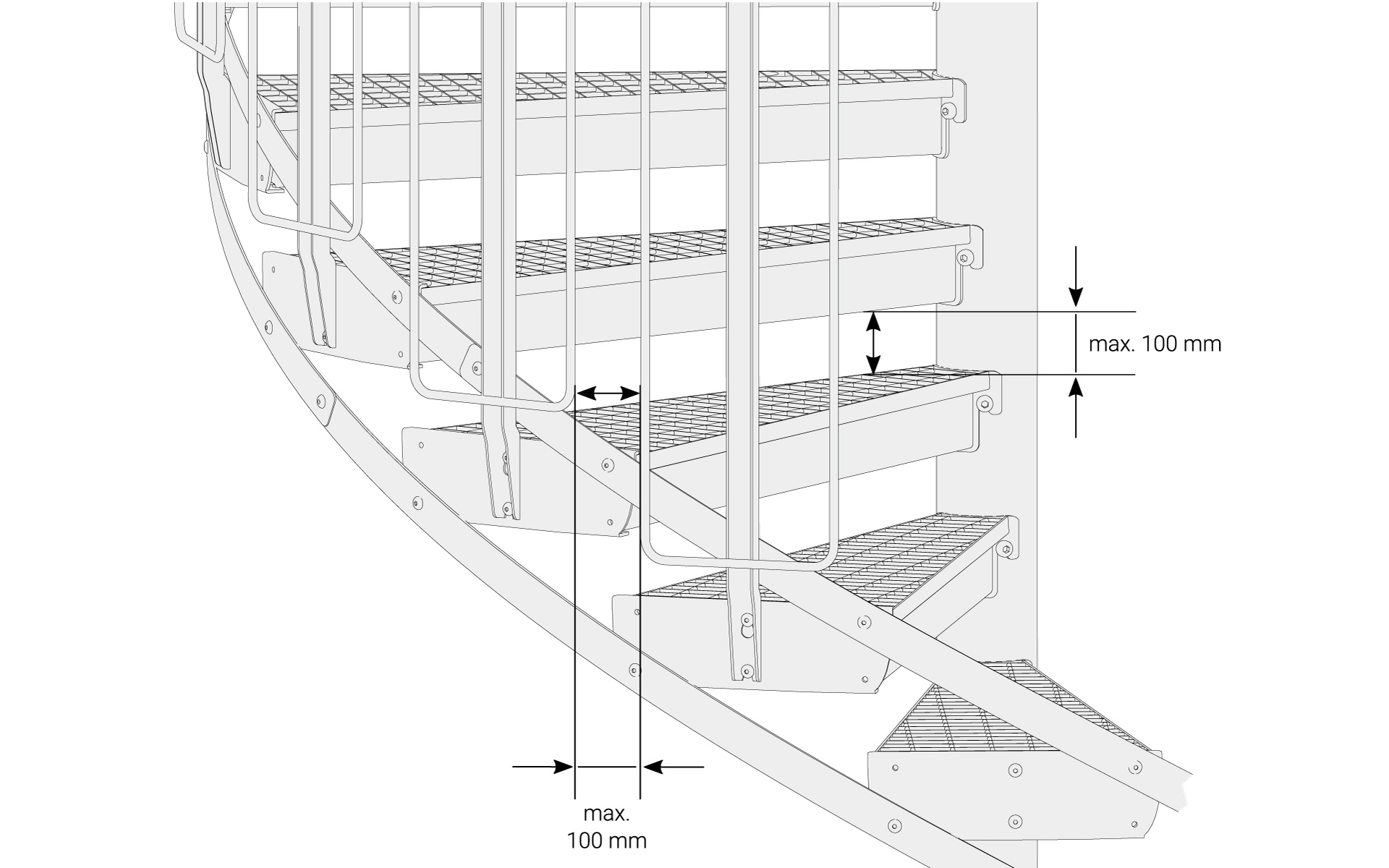

Lapsiturvallisuus tarkoittaa, että kaiteessa ei ole yli 100 mm aukkoja 800 mm alapuolella.


Käsijohde

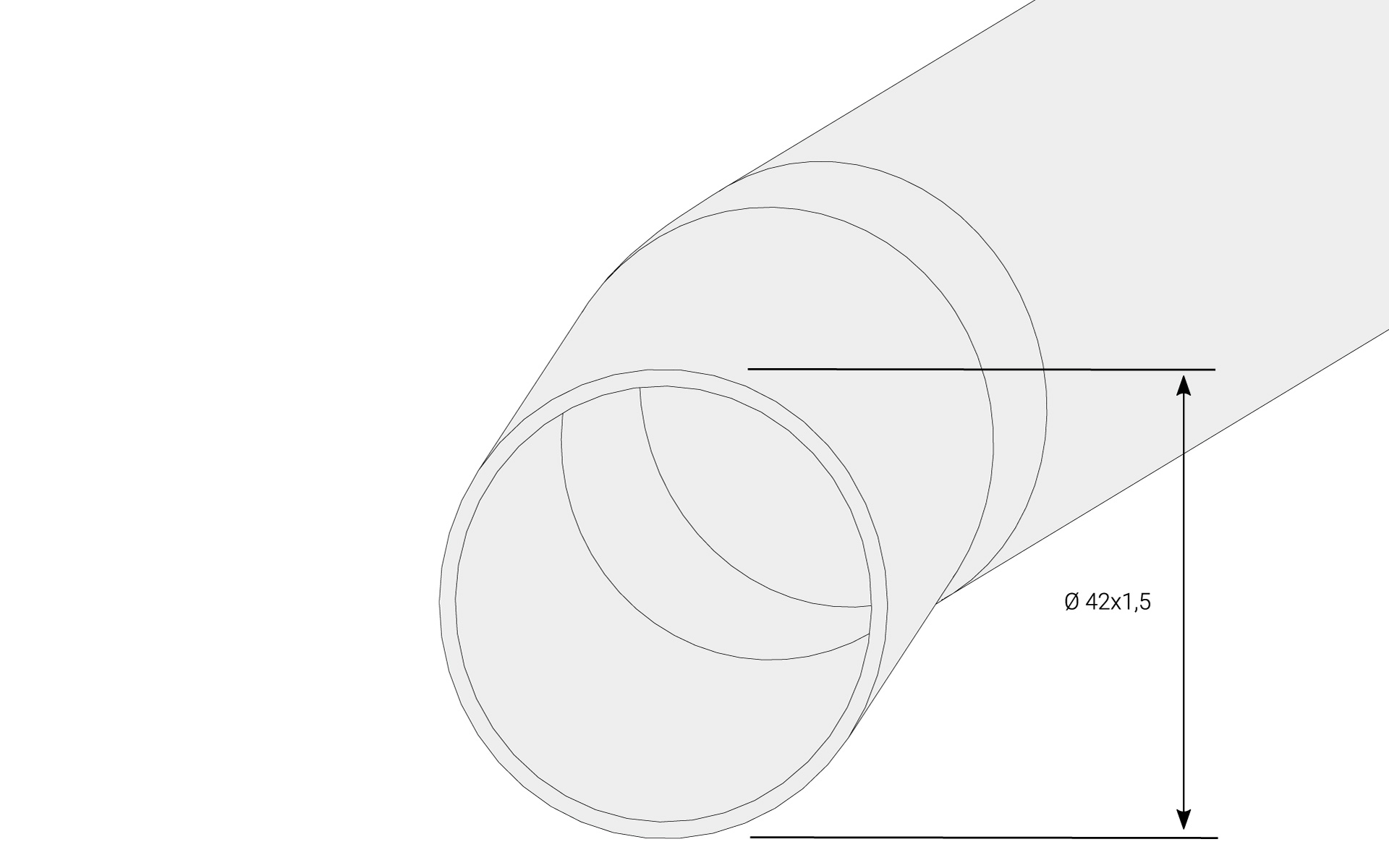

Käsijohteet valmistetaan vakiona ruostumattomasta Ø 42 mm teräsputkesta. Puisissa käsijohteissa vakiona on ø 50 mm.

Vuodesta 2003 alkaen olemme käyttäneet kierreportaissamme ruostumattomia käsijohteita.

Tästä on tiettyjä etuja asiakkaille, muun muassa kauniimpi tuote ja laadukas ulkonäkö. Nykyaikaisten tuotantolaitostemme ansiosta ruostumattomia käsijohteita on saatavana myös nopeisiin toimituksiin.

Vuosien kokemus, todistettu menetelmä ja suotuisa anodin ja katodin välinen suhde, jossa tulokset eivät osoita ruostetta, varmistavat meille sen, että kuumasinkityn ja ruostumattoman teräksen välinen suhde ei aiheuta korroosiota.


Askelmat

Lisätietoa erilaisista askelmavaihtoehdoista.

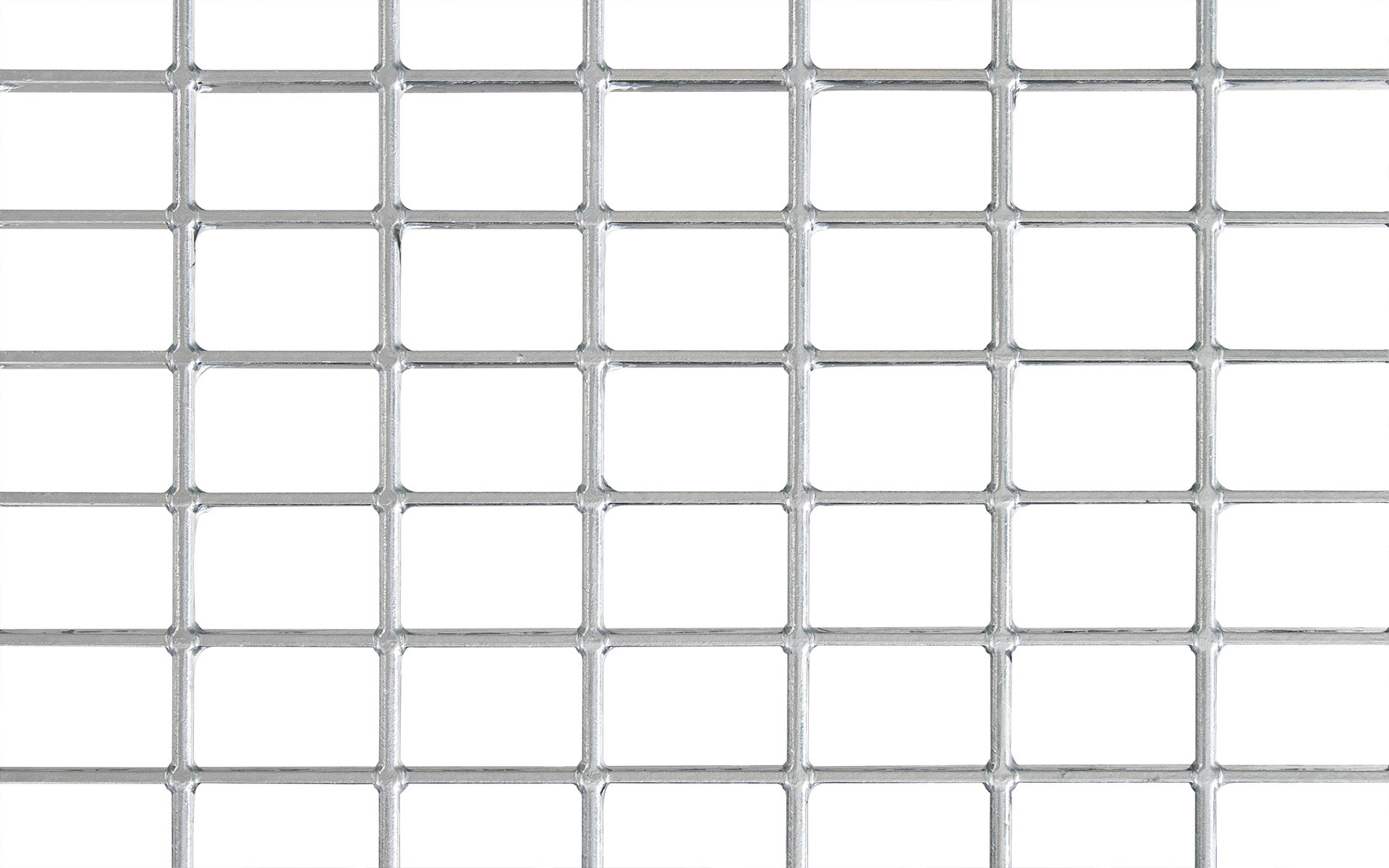

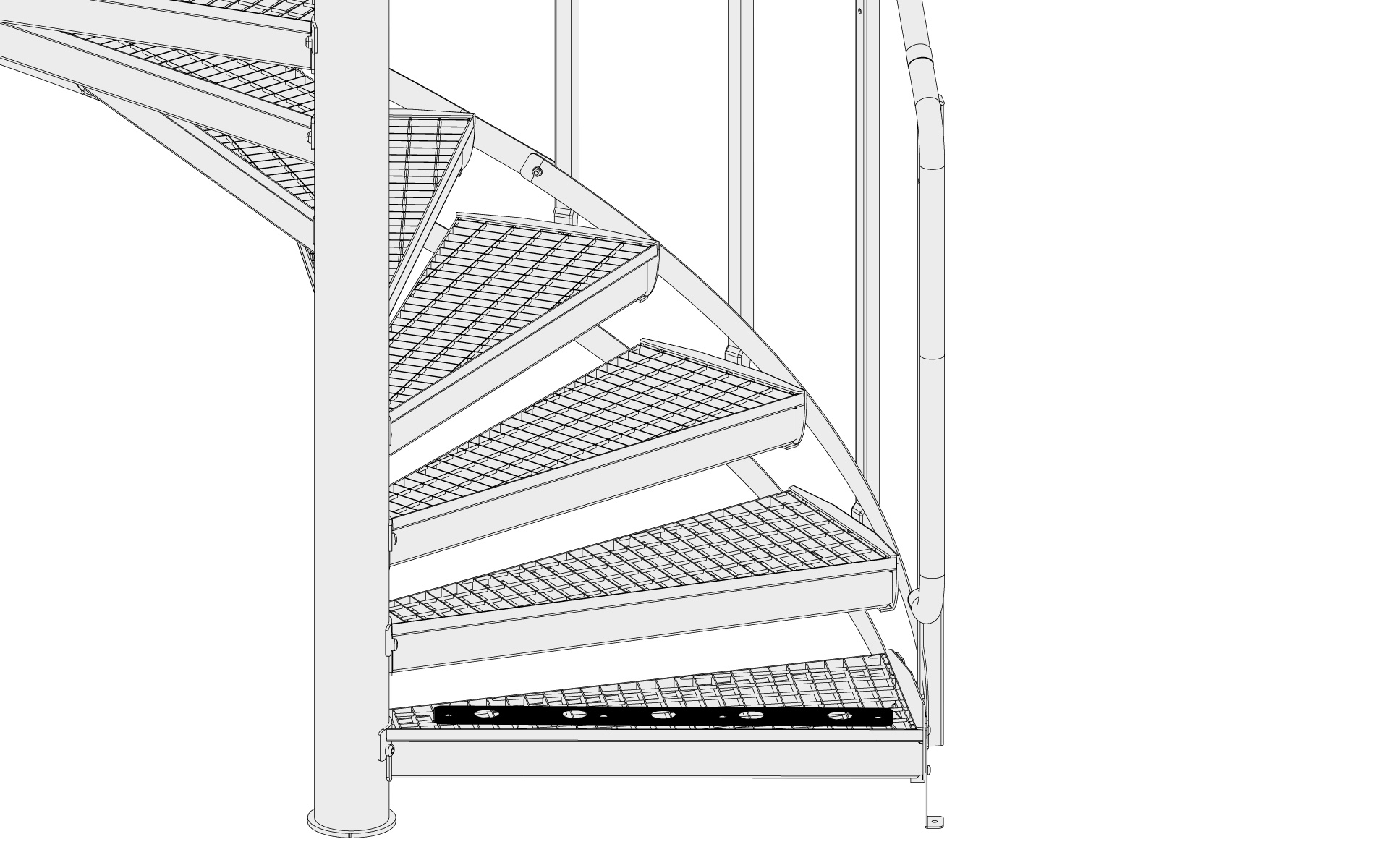

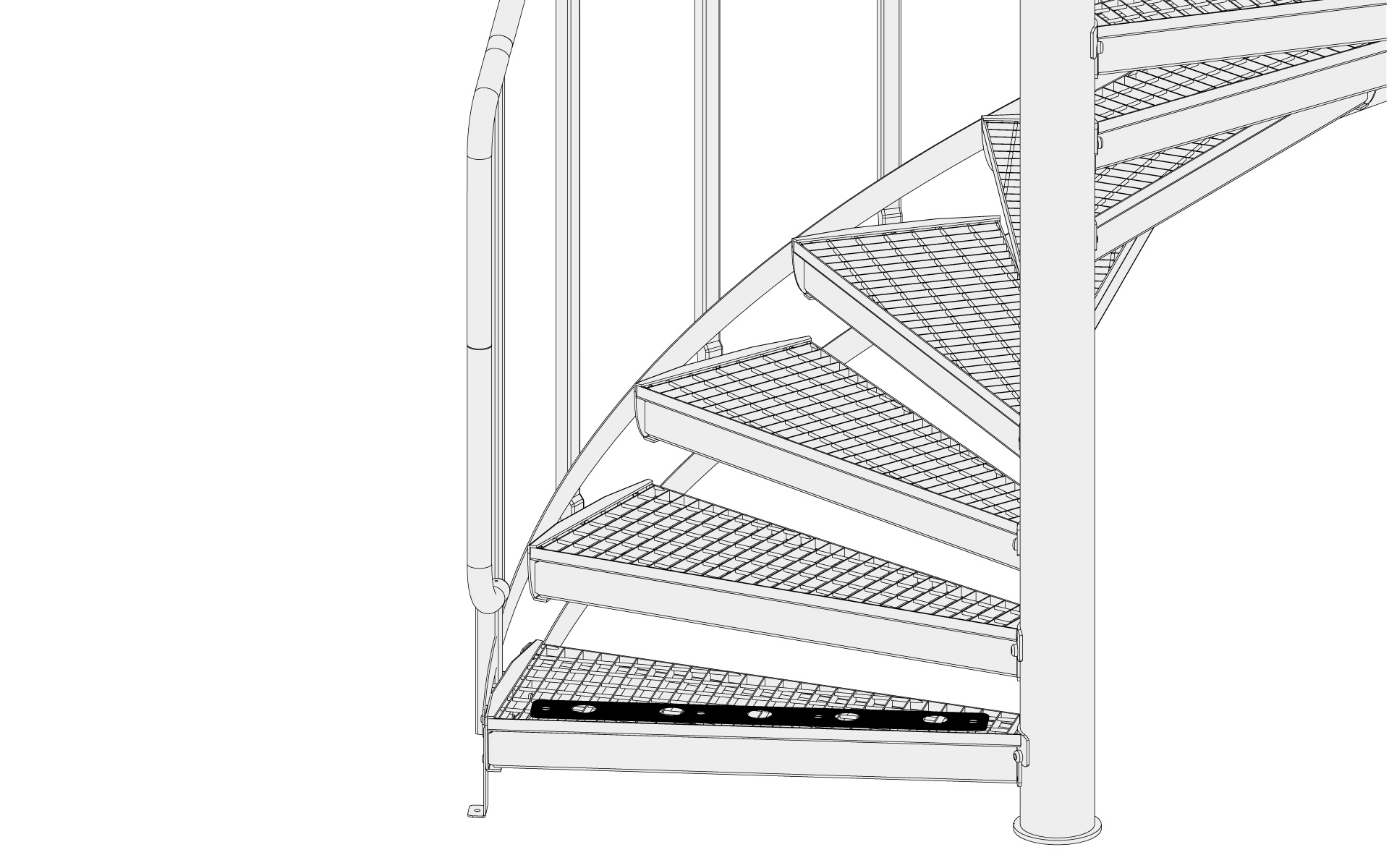

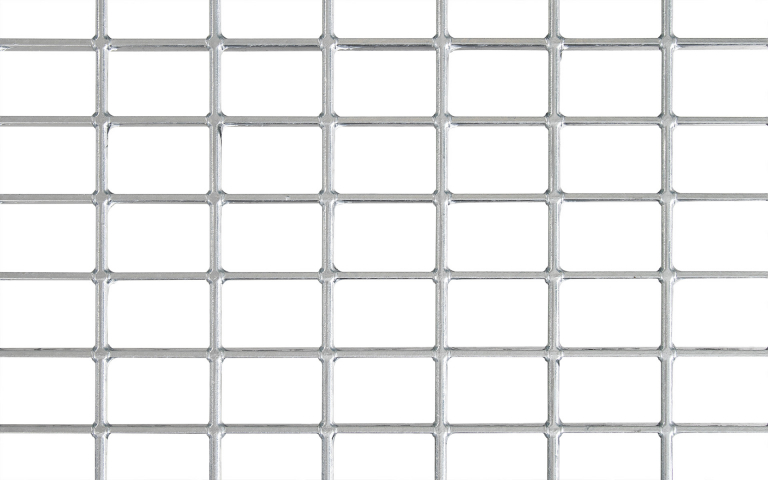

Ritiläaskelmat, silmäkoko 33 x 50 mm. Toimitetaan kuumasinkittyinä.

Jos halutaan pienempää silmäkokoa, suosittelemme 17 x 75 mm.

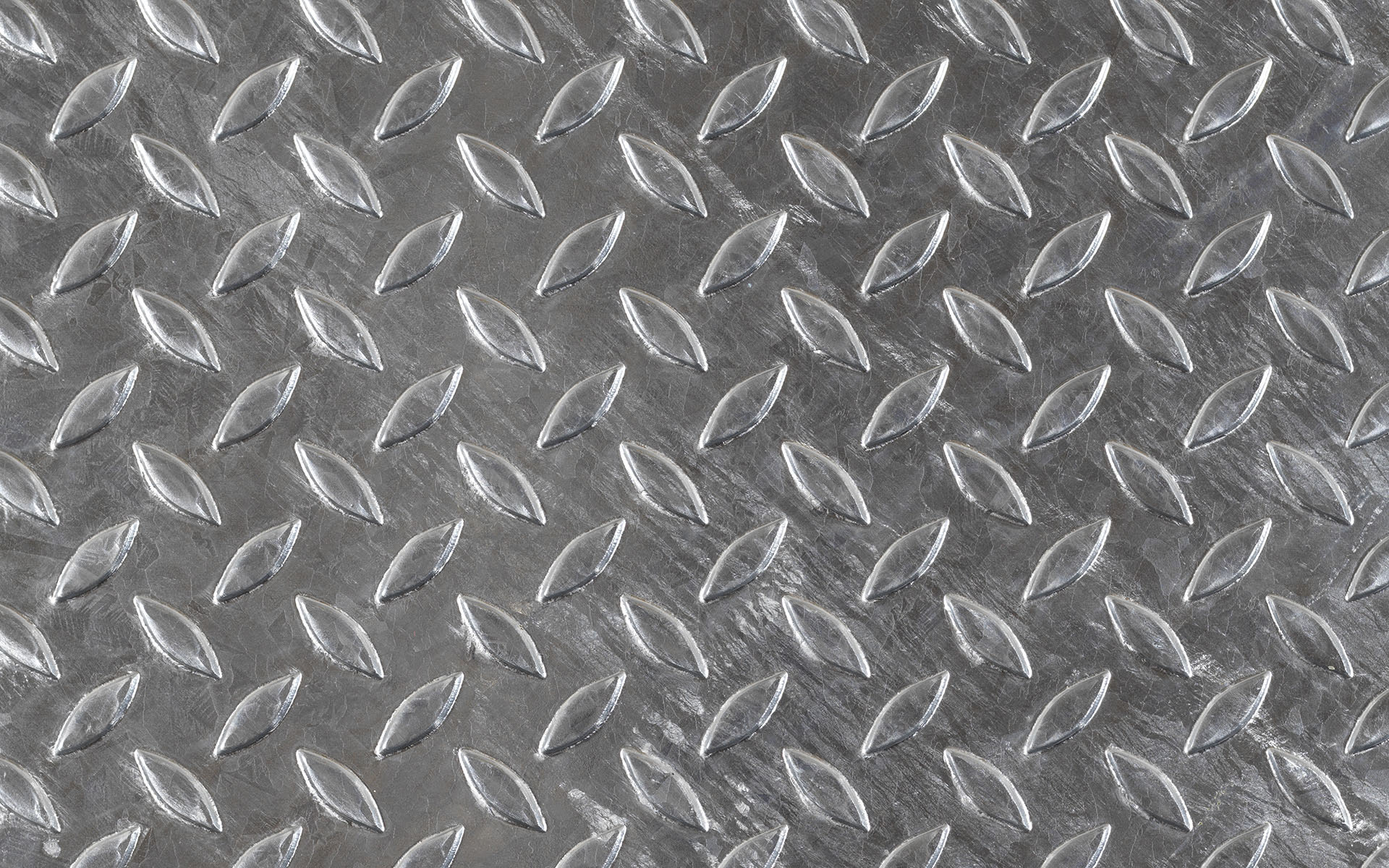

Askelma kyynellevyä, toimitetaan kuumasinkittynä.

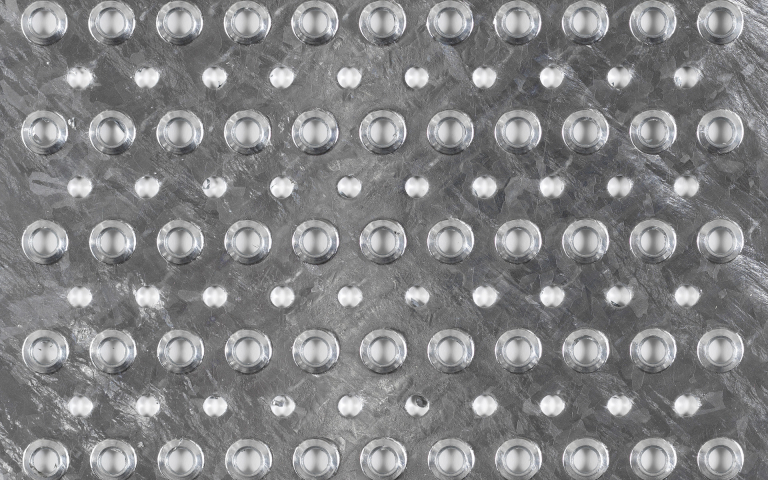

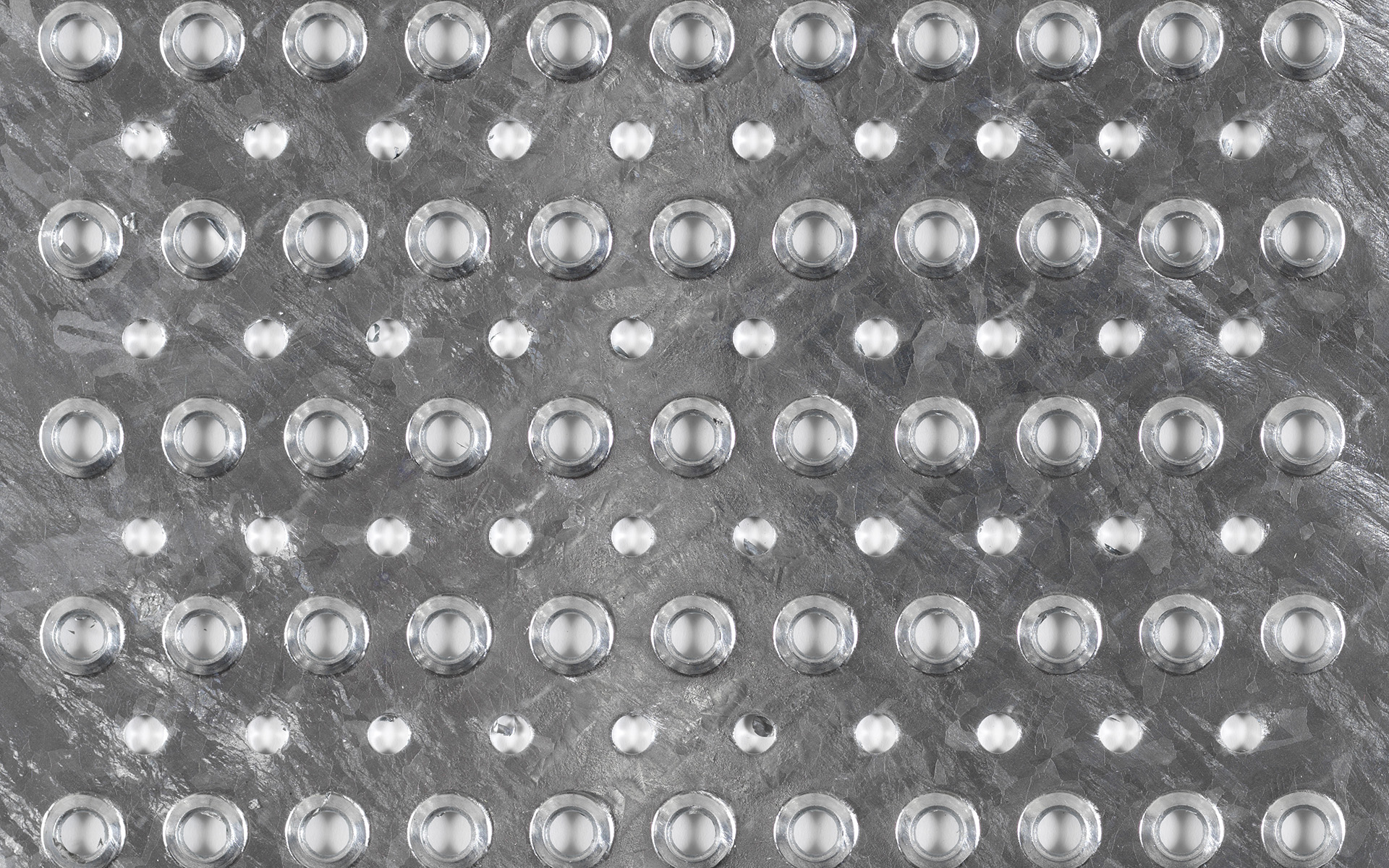

Askelmat kuumasinkittyä reikälevyä tiheämpää askelpintaa, hyvä vaihtoehto ritilälle, jos halutaan tiheämpi askelpinta. Reikäkoko on ø 10 mm, 30 mm kolmiojaolla. Puolella rei’istä on korotetut reunat parhaan liukuturvan saavuttami- seksi.

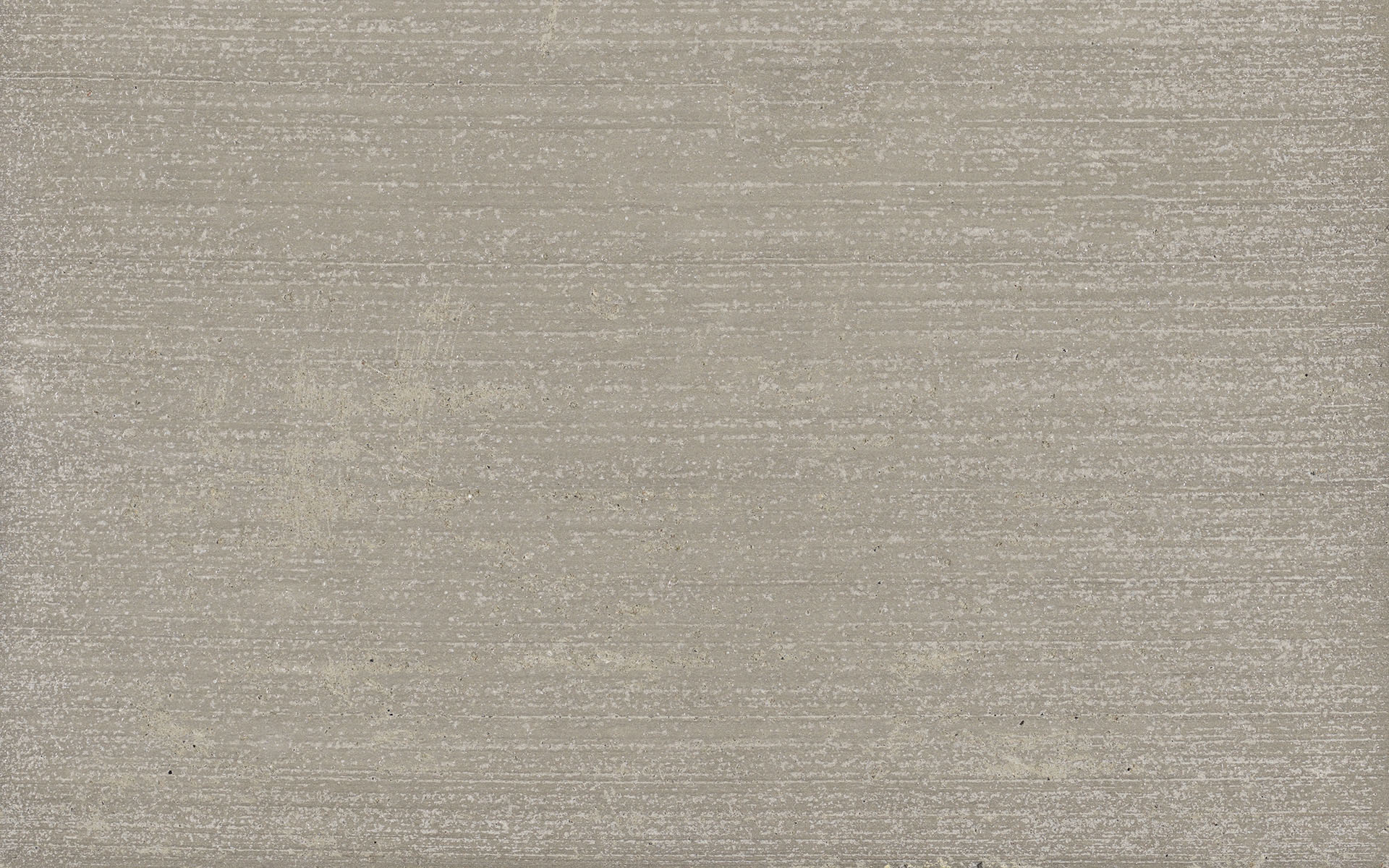

Askelmat harmaasta betonista. Paksuus 50 mm. Toimitetaan askelpinta harjattuna hienoksi, muut sivut sileäksi valettuina. Karkea harjaus, jos portaat ovat ulkona. Betoni lepää levyprofiileista tehdyn alustan päällä.

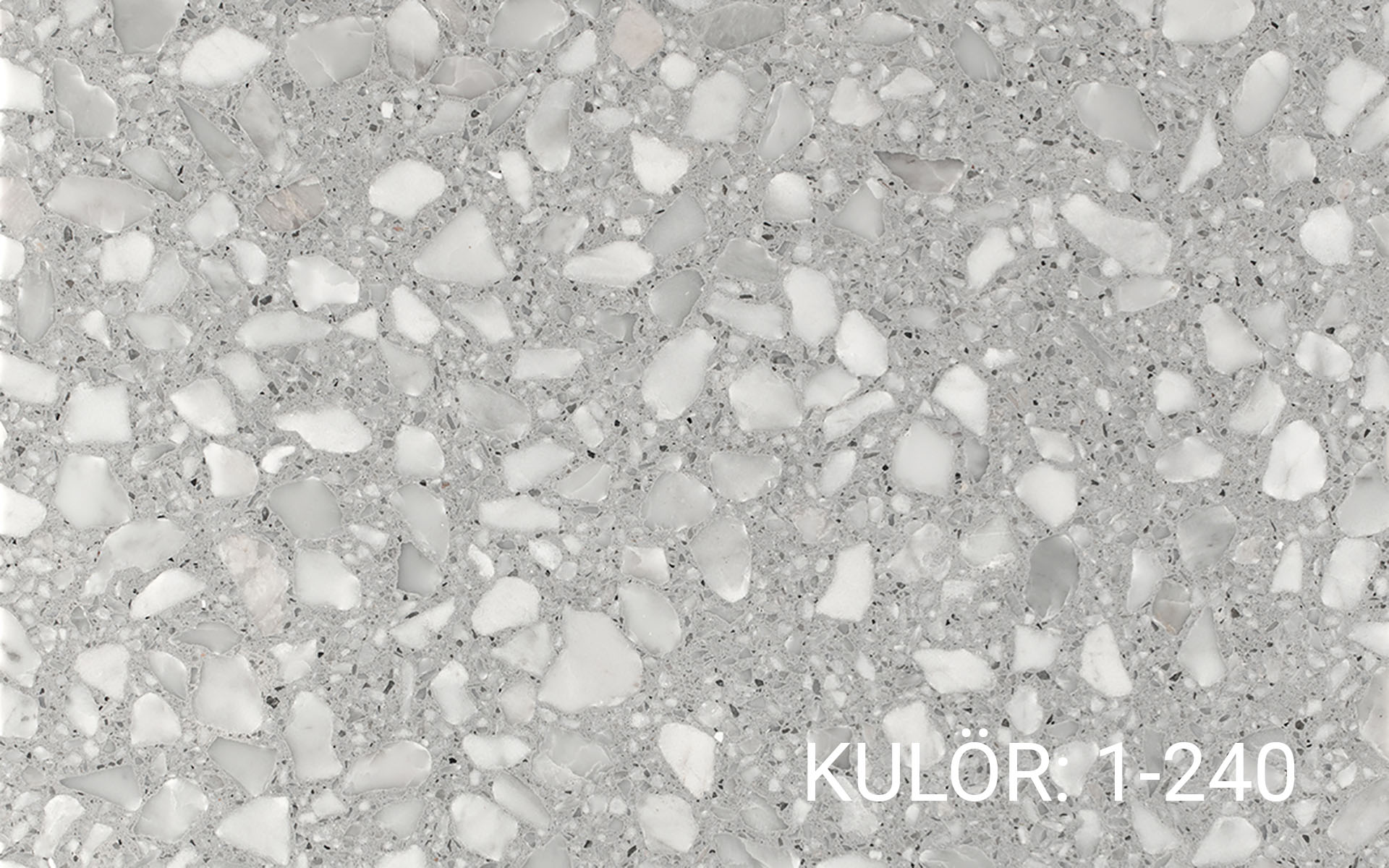

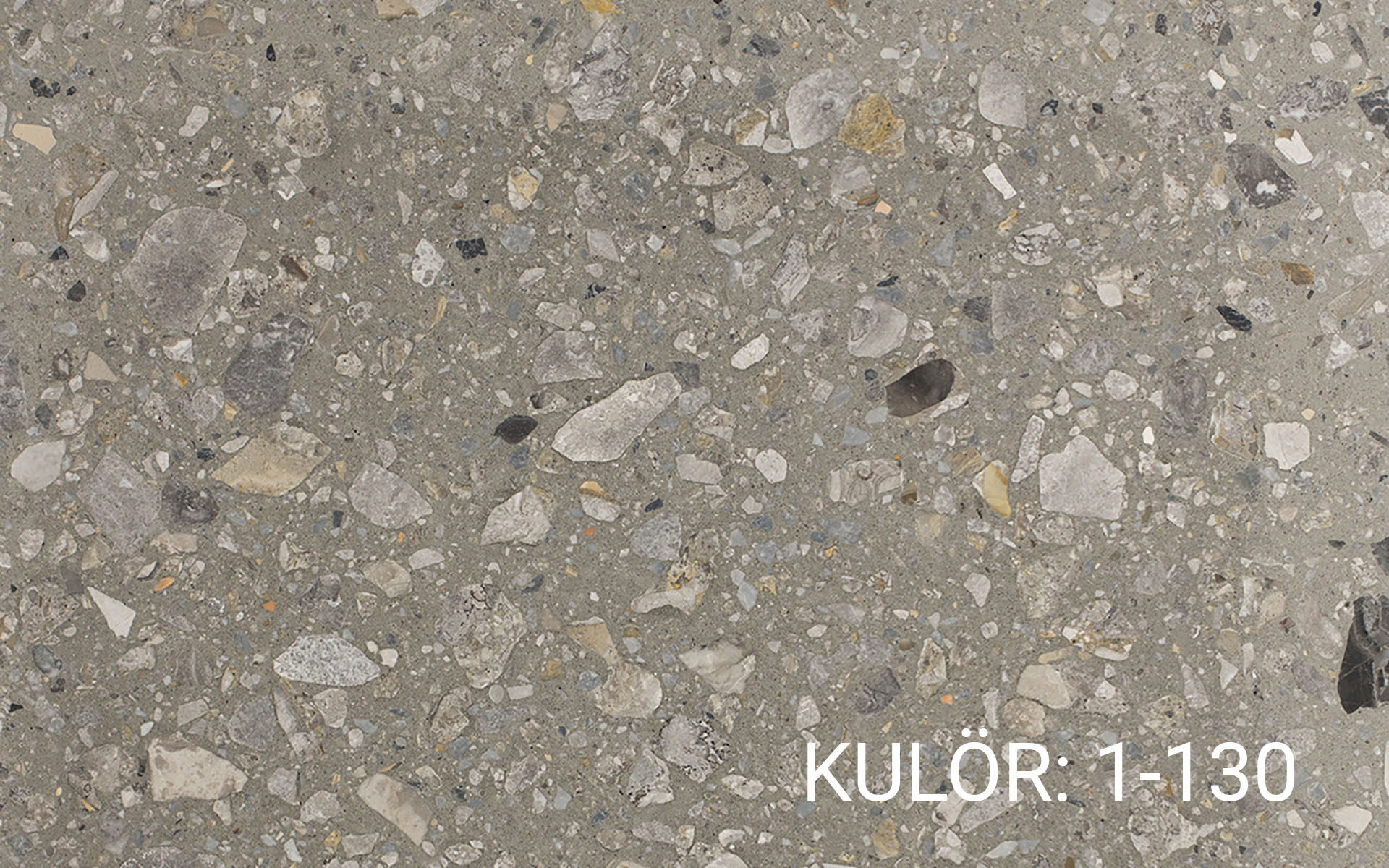

Askelmat mosaiikkibetonista. Paksuus 40 mm. Toimitetaan askelpinta harjattuna hienoksi, muut sivut sileäksi valettuina. Betoni lepää levyprofiileista tehdyn alustan päällä. Askelmatyyppi ei sovellu ulkokäyttöön. Vakiovärit: 1-2811, 1-240 ja 1-130. Värit 1–171 ovat kontrastivärejä, joita käytetään huomiomerkinnöissä.

Askelmat on muotoiltu peltilaatikoiksi klinkkerien asettamista varten. Peltilaatikon vakiosyvyys on 27 mm.

Matolla päällystettävissä askelmissa on matoille suunniteltu peltipinta. Jos mattoa ei ole mahdollista taittaa etureunan yli, on käytettävä portaiden reunalistoja.

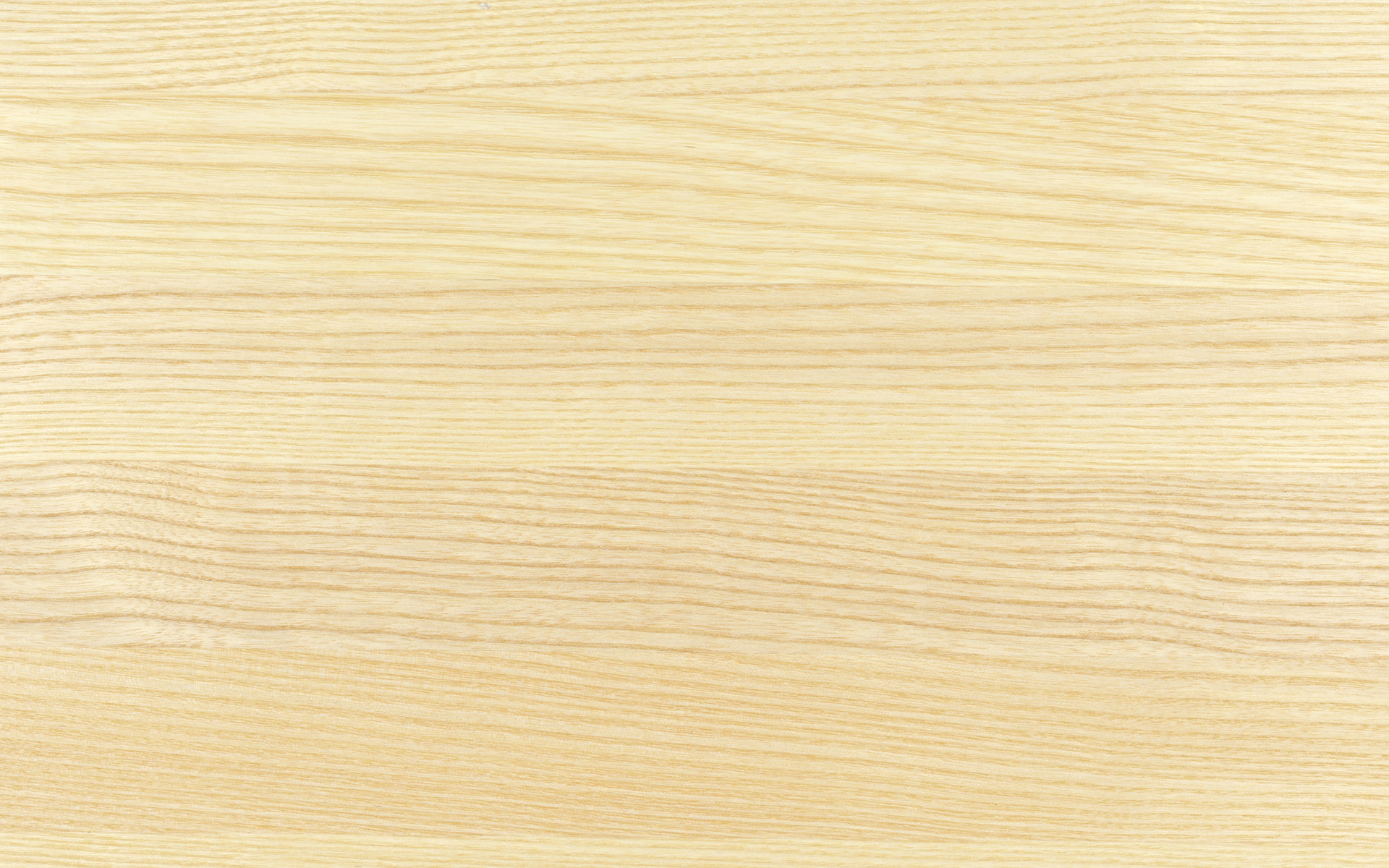

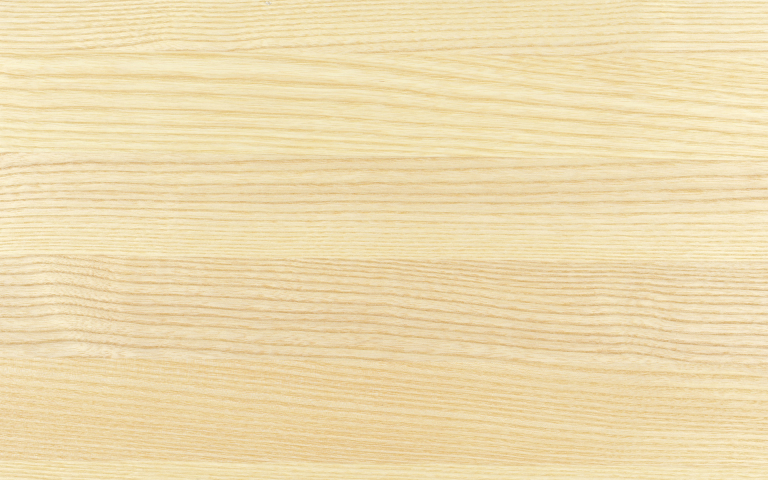

Askelmat lamelliliimattua massiivisaarnia, 30 mm. Vakiopintakäsittelynä kovalakka.

Askelmat lamelliliimattua massiivikoivua, 30 mm. Vakiopintakäsittelynä kovalakka.

Askelmat lamelliliimattua massiivipyökkiä, 30 mm. Vakiopintakäsittelynä kovalakka.

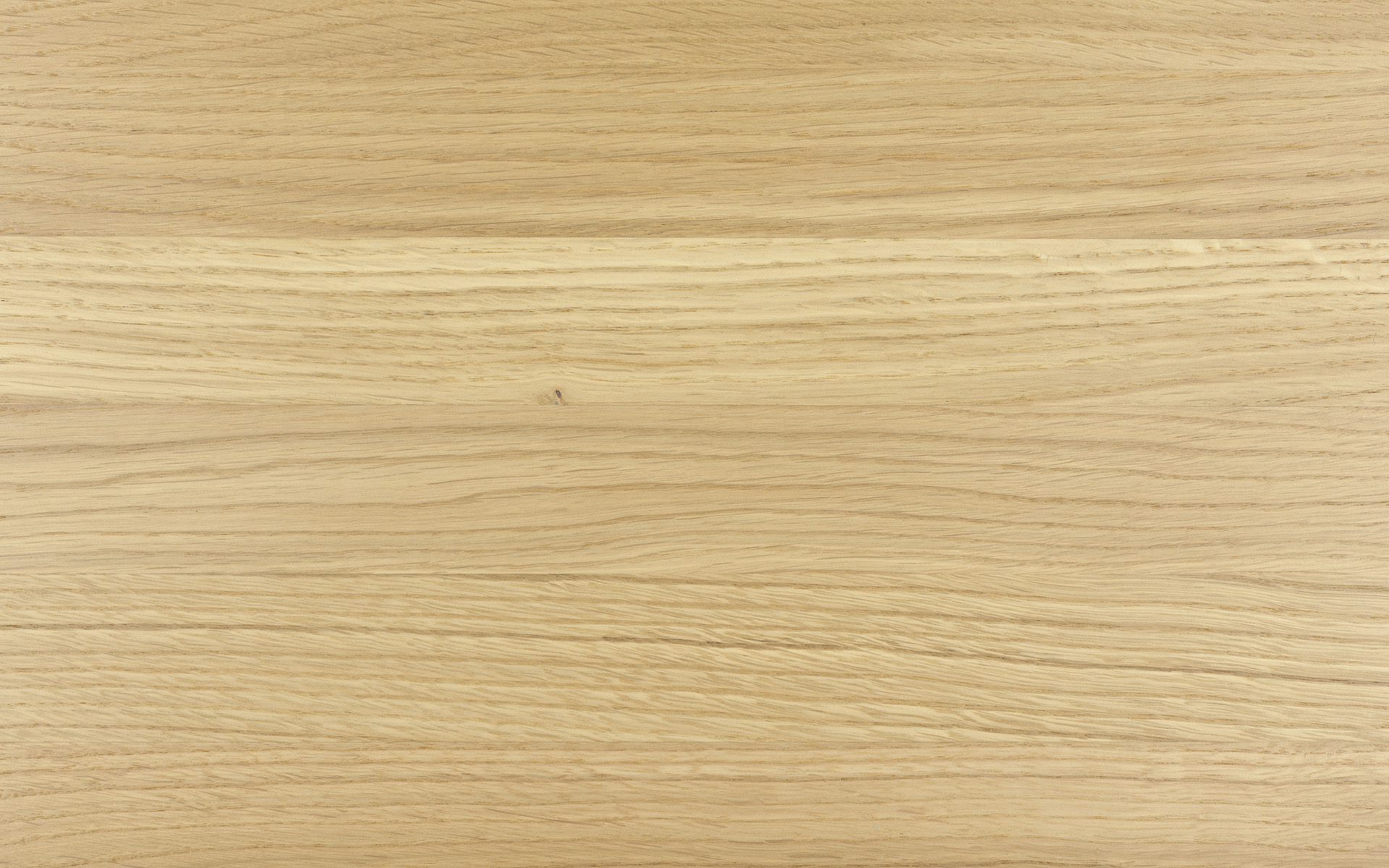

Askelmat lamelliliimattua massiivitammea, 30 mm. Vakiopintakäsittelynä kovalakka.


Askelman kuormitus

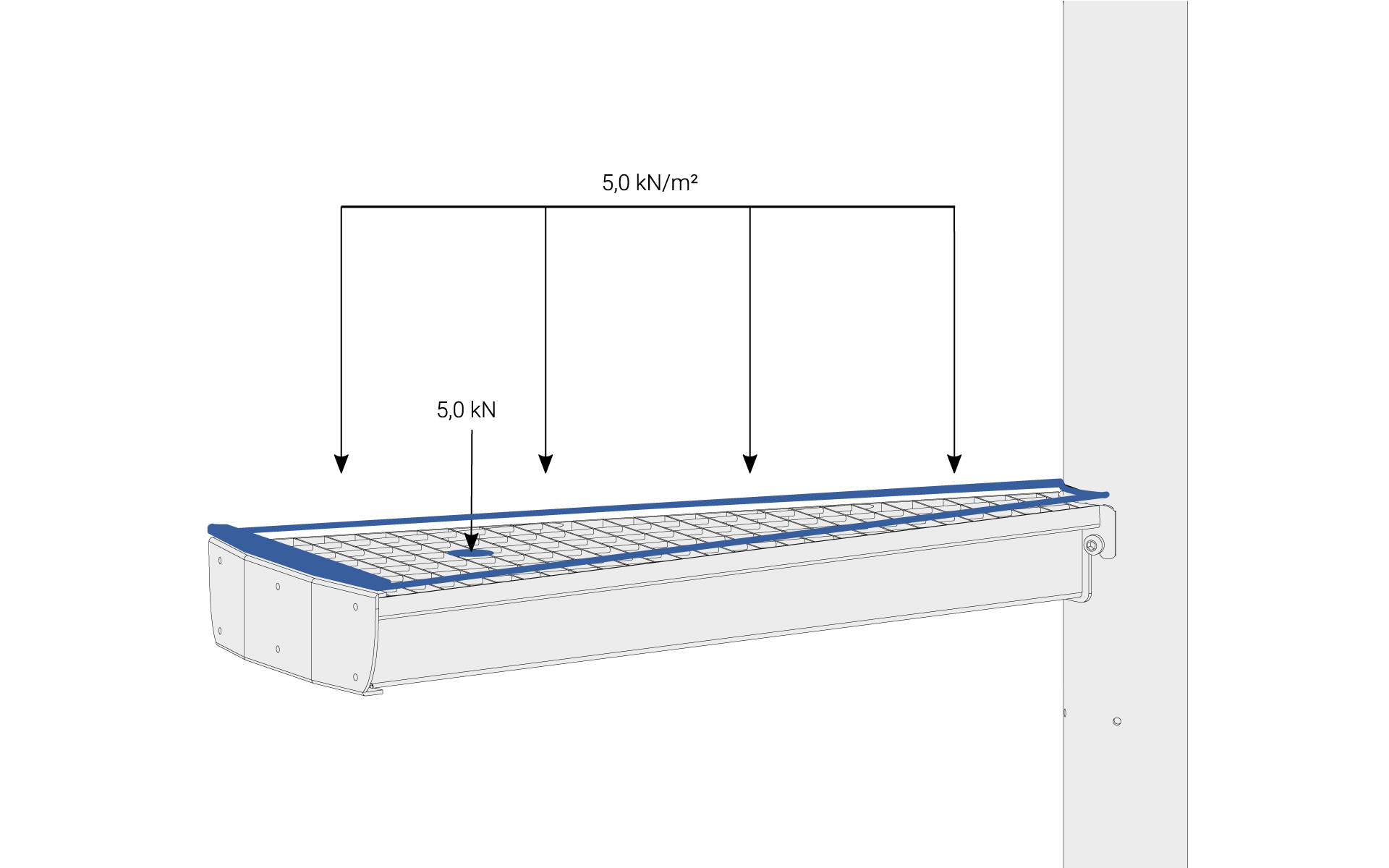

Askelmat on mitoitettu 5,0 kN/m² tasaiselle kuormalle tai 5,0 kN pistekuormalle


Portaan säde

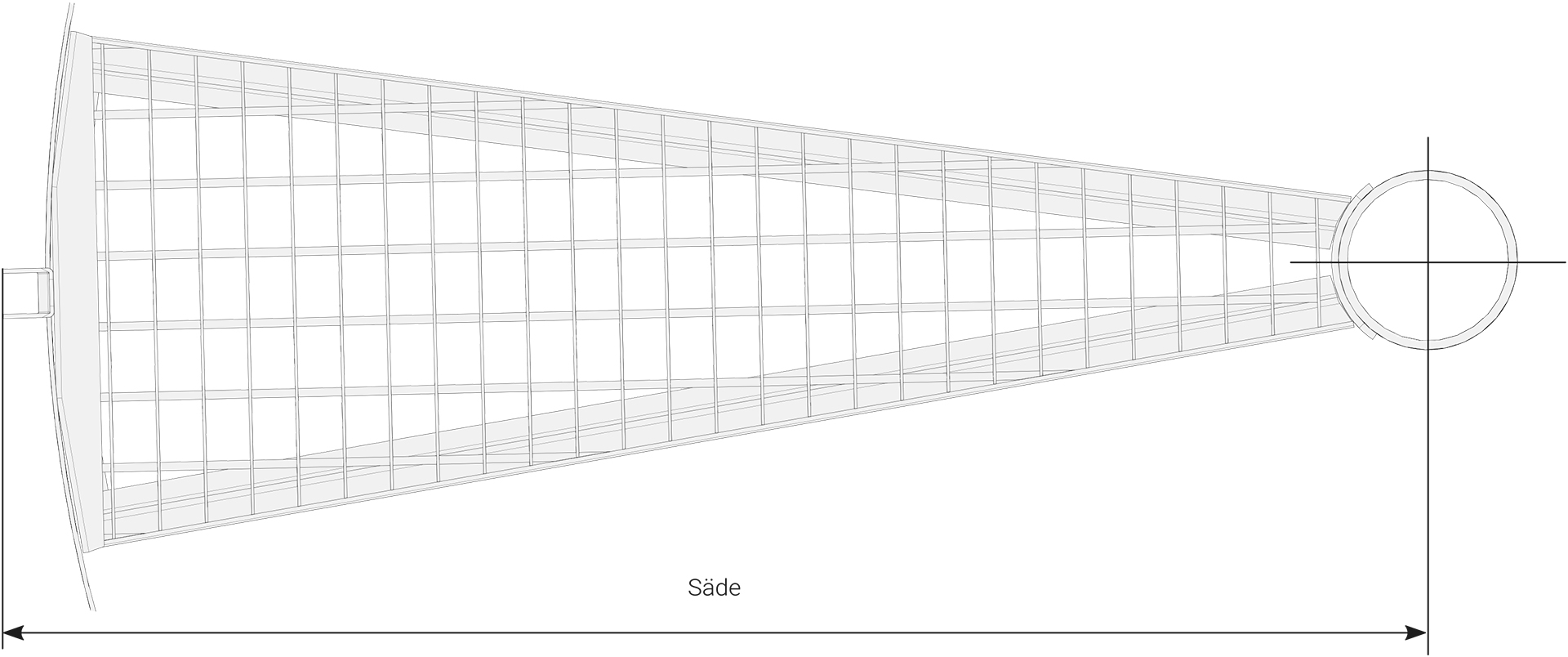

Portaan säde on mitta portaan keskeltä käsijohteen ulkoreunaan. Weland valmistaa kierreportaita, joiden säde on 600–1500 mm. Tämän alueen sisällä vakiosäteet ovat desimetrin välein.


Askelkorkeus

Askelkorkeus valitaan lähtö- ja poistumistason korkeuseron perusteella. Säde ja askelmien lukumäärä kierrosta kohti määrittävät sitten askelkorkeuden.

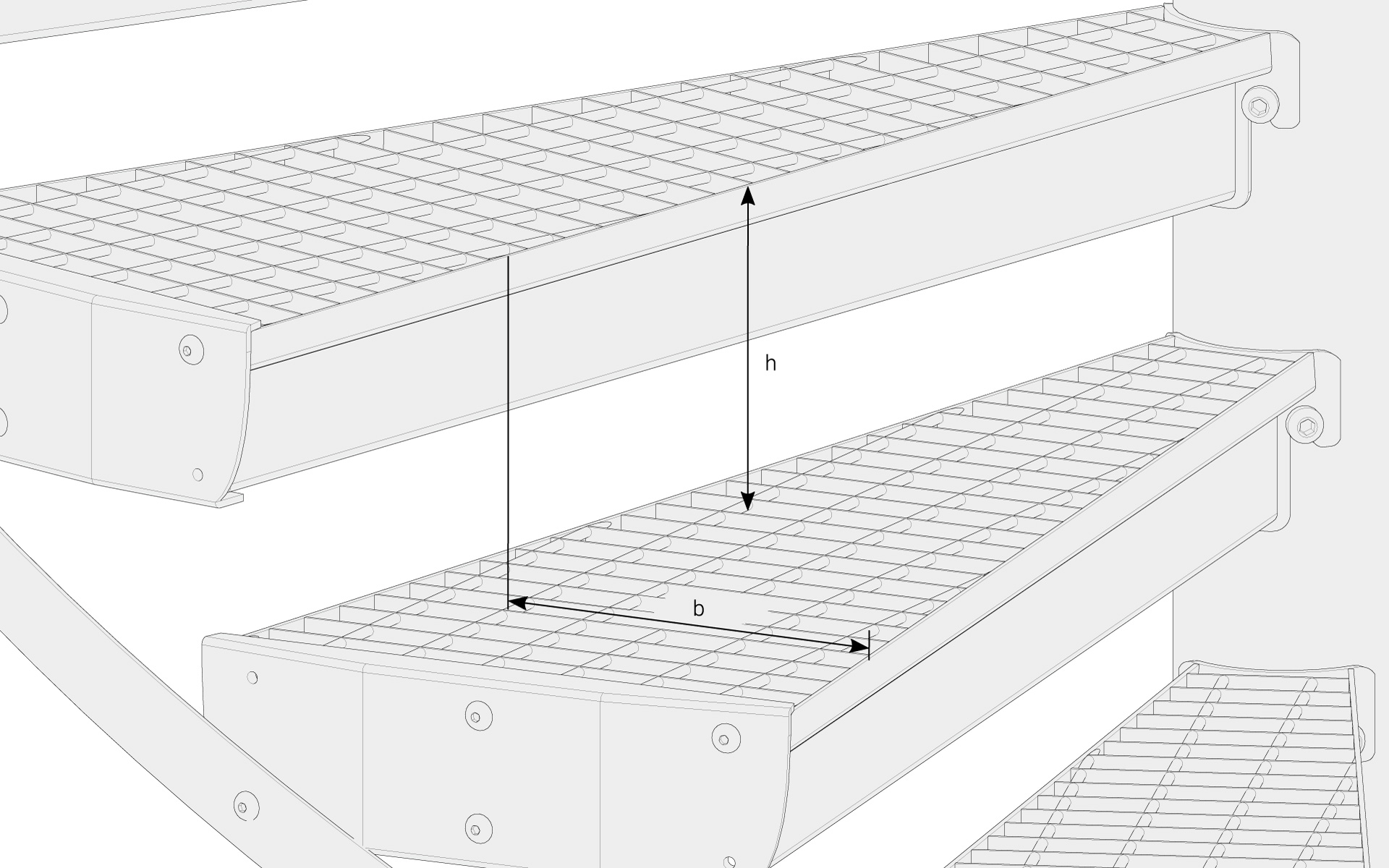

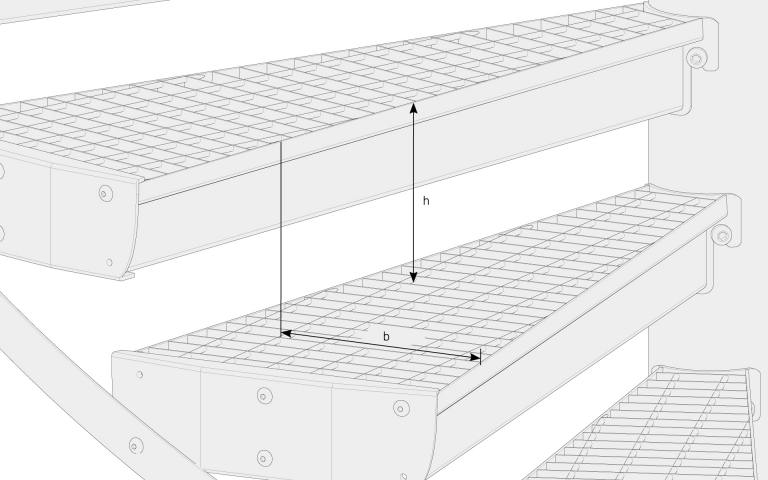

Askelkorkeuden tulisi olla 160 – 220 mm. Mitä pienempi askelkorkeus, sitä syvempi askelman täytyy olla. Normaali askelkorkeus on 170 – 180 mm.

Askelkorkeuden laskukaava on 2 x h + B = 600-630.


Askelmien lukumäärä kierrosta kohti

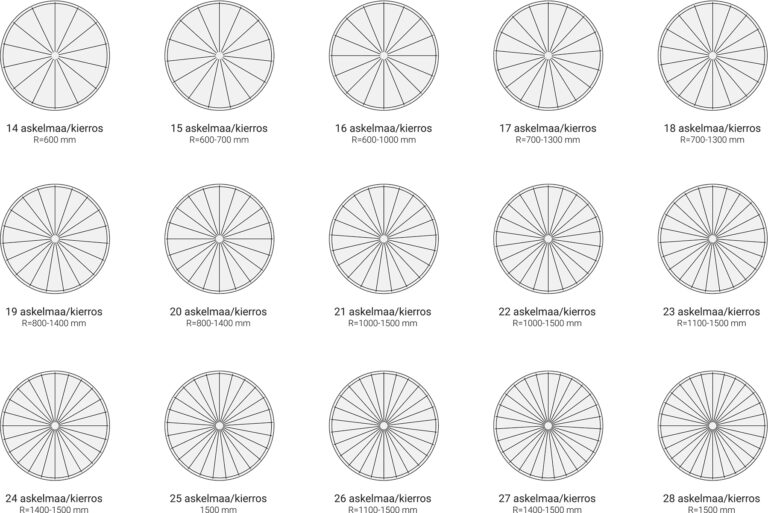

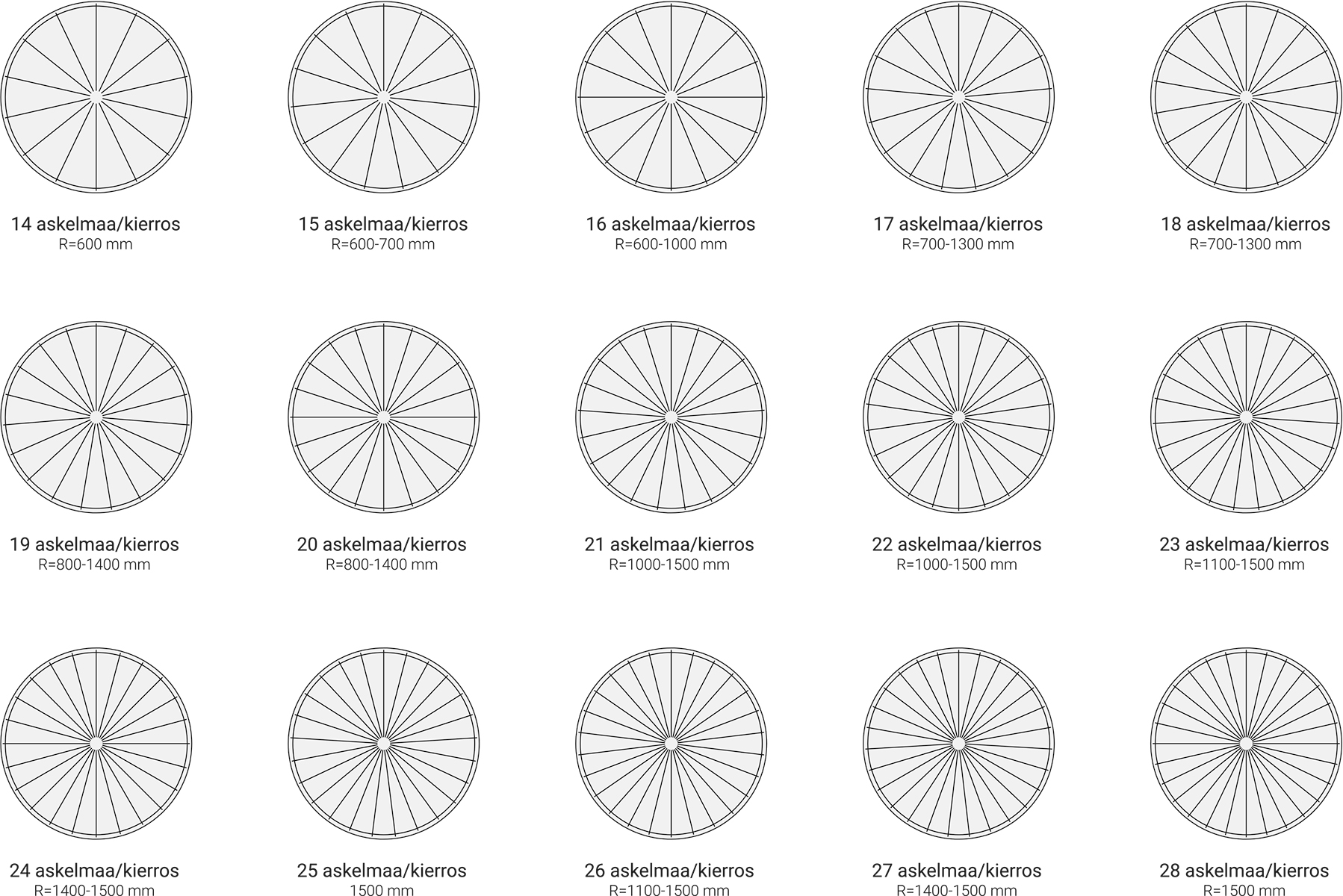

Oikealla olevat askelmallit auttavat portaiden suunnittelussa ja askelmien lukumäärän suunnittelussa kierrosta kohti. Alla olevasta taulukosta näkyvät askelmasyvyys kulkulinjalla kussakin säteessä ja sopiva askelkorkeudet. Kierreportaan askelmamalli.

Säde askelmia/ kierros Etenemä 600 mm keskipilarista Sopiva askelnousu
1000/15 278 165-185
1000/16 260 165-185
1000/17 245 165-185
1000/18* 231 165-185
1000/19 219 175-200
1000/20 208 175-200
1000/21 198 180-210
1000/22 189 180-210
1000/23 181 180-210
1000/24 174 180-210
1100/16 260 165-180
1100/17 245 165-180
1100/18* 231 165-180
1100/19 219 165-180
1100/20 208 165-190
1100/21 198 170-200
1100/22 189 170-200
1100/23 181 170-200
1100/24 174 170-200

Säde askelmia/ kierros Etenemä 400 mm keskipilarista Etenemä 900 mm keskipilarista Sopiva askelnousu
1200/16 182 378 155-190
1200/17 171 356 155-190
1200/18 162 336 155-190
1200/19 153 318 155-190
1200/20* 146 303 155-190
1200/21 139 288 155-190
1200/22 132 275 160-200
1200/23 127 263 170-200
1200/24 121 252 170-200
1300/18 162 336 155-180
1300/19 153 318 155-180
1300/20 146 303 155-180
1300/21 139 288 155-180
1300/22* 132 275 155-190
1300/23 127 263 155-190
1300/24 121 252 155-190
1400/20 146 303 155-180
1400/21 139 288 155-180
1400/22 132 275 155-190
1400/23 127 263 155-190
1400/24* 121 252 155-190
1400/25 116 242 155-190
1400/26 112 233 155-190
1500/22 132 275 150-180
1500/23 127 263 150-180
1500/24* 121 252 150-180
1500/25 116 242 155-180
1500/26 112 233 155-180
1500/27 108 224 155-180
1500/28 104 216 155-180

* = Tavoiteltava porras


Oikea- tai vasenkätinen porras

Weland kierreportaita valmistetaan oikea- tai vasenkätisinä. Oikeakätisyydellä tarkoitetaan, että porras kiertyy oikealle ylöspäin mentäessä (keskiputki oikealla ylöspäin mentäessä).


Vapaa korkeus

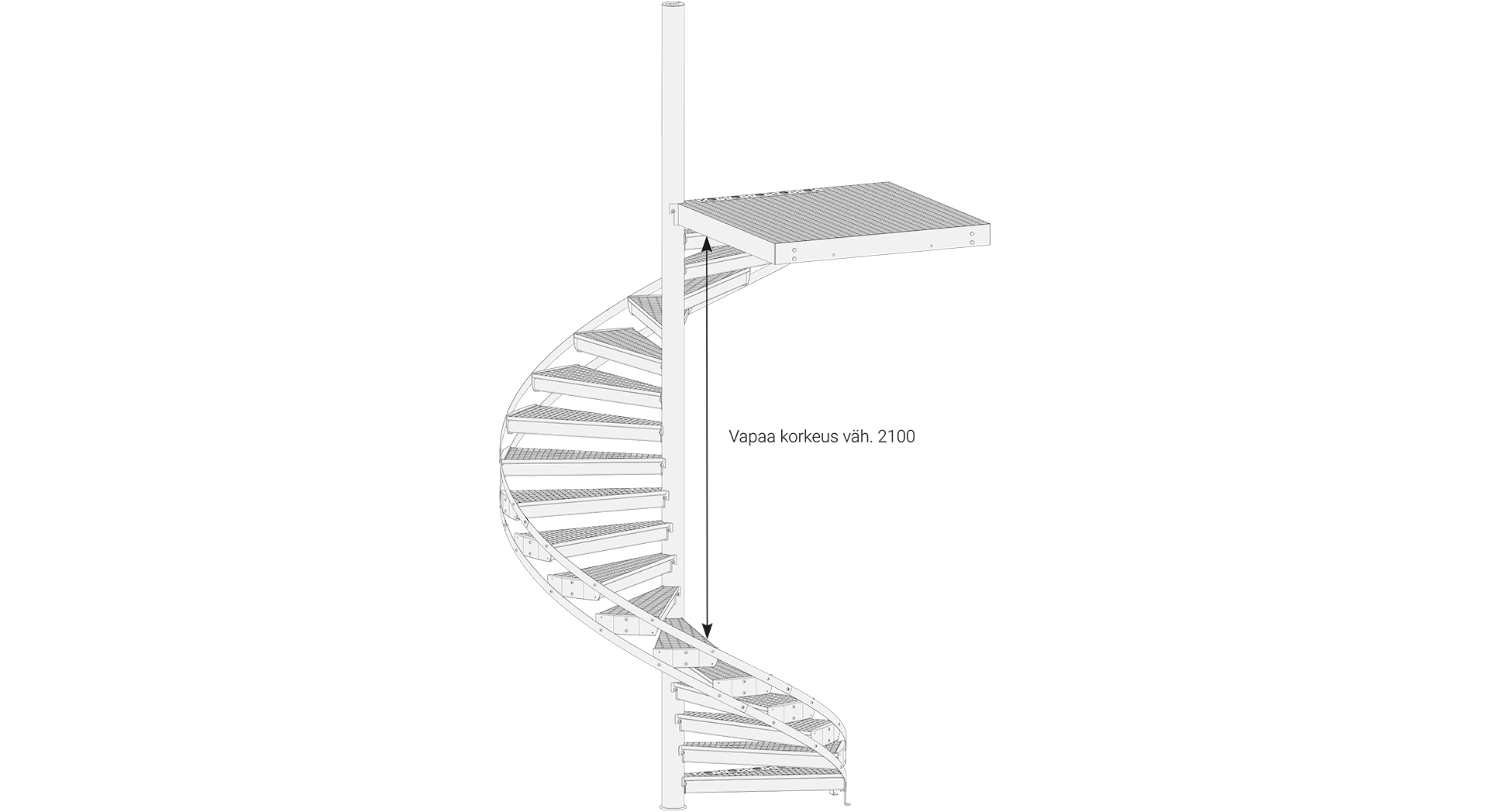

Portaan vapaan korkeuden täytyy olla vähintään 2 000 mm. Korkeus mitataan kahden suoraan allekkain olevan pisteen väliltä.

Mittaa etäisyys alemman askelman etureunan yläreunasta tason (askelman) takareunan alareunaan.


Etäisyys seinästä ja askelman syvyys

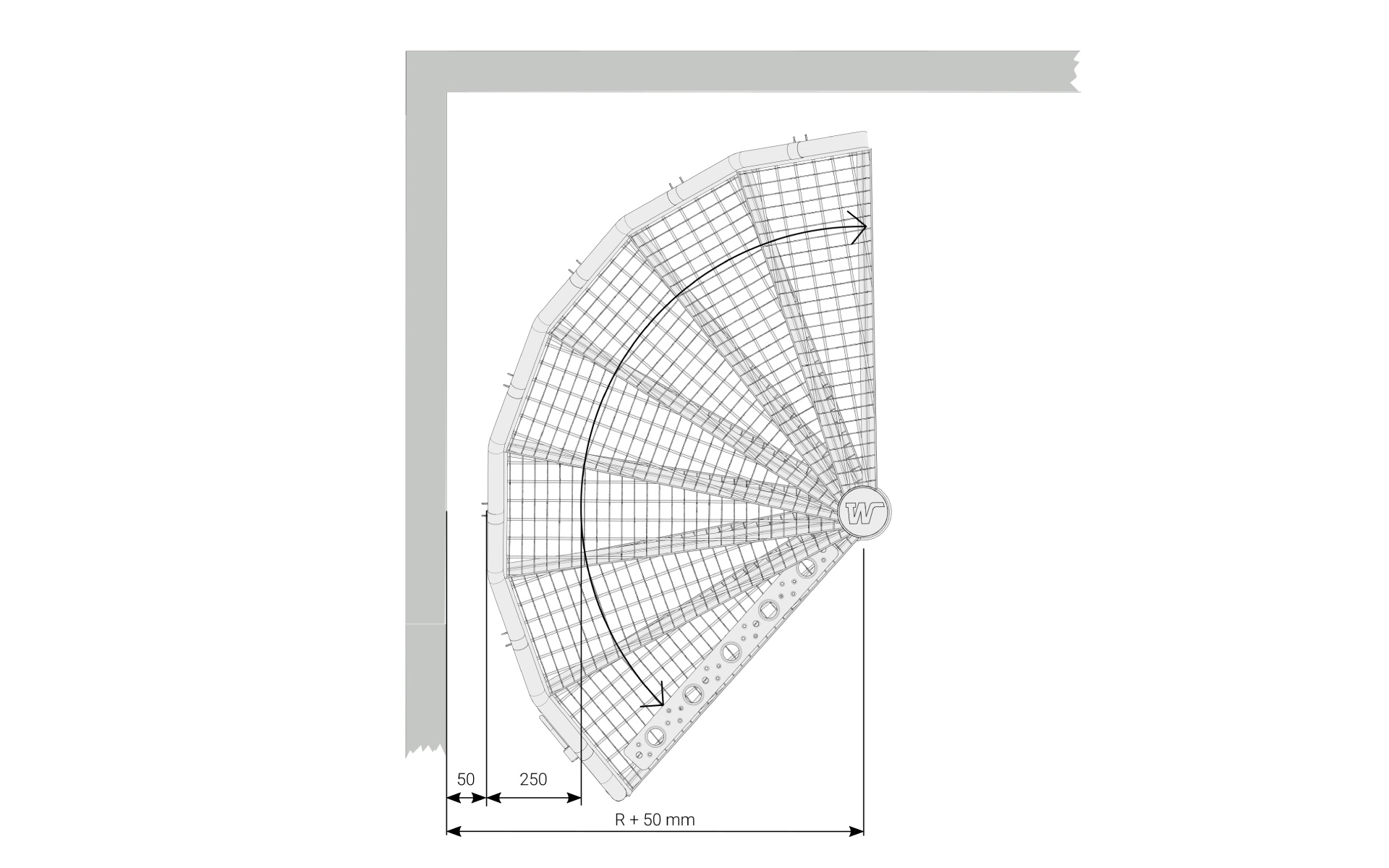

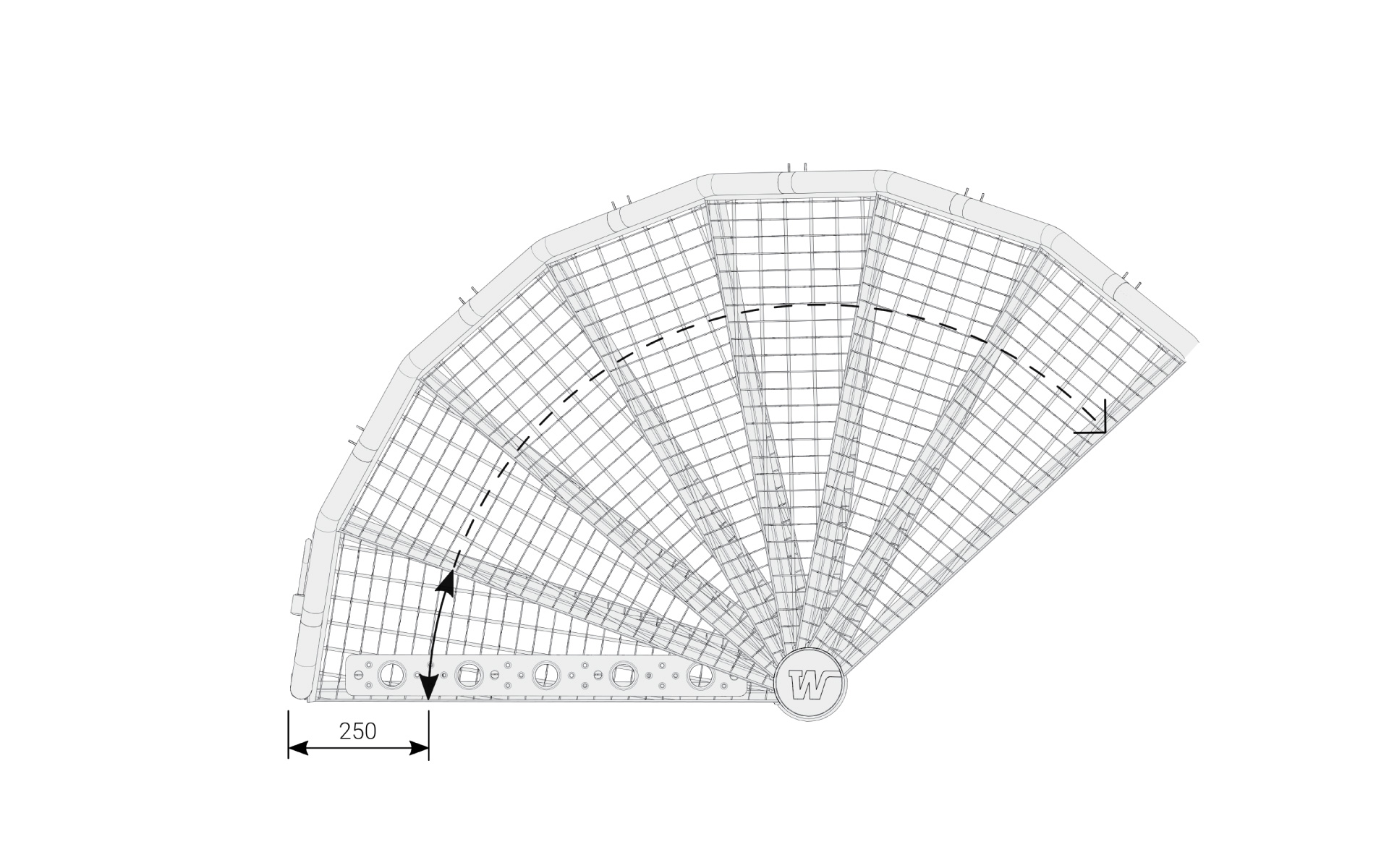

Kierreportaan ulkoreunan pitää olla vähintään 50 mm irti seinästä. Askelsyvyys lasketaan ajatellulla kulkulinjalla 250 mm päässä reunasta.


Tuenta

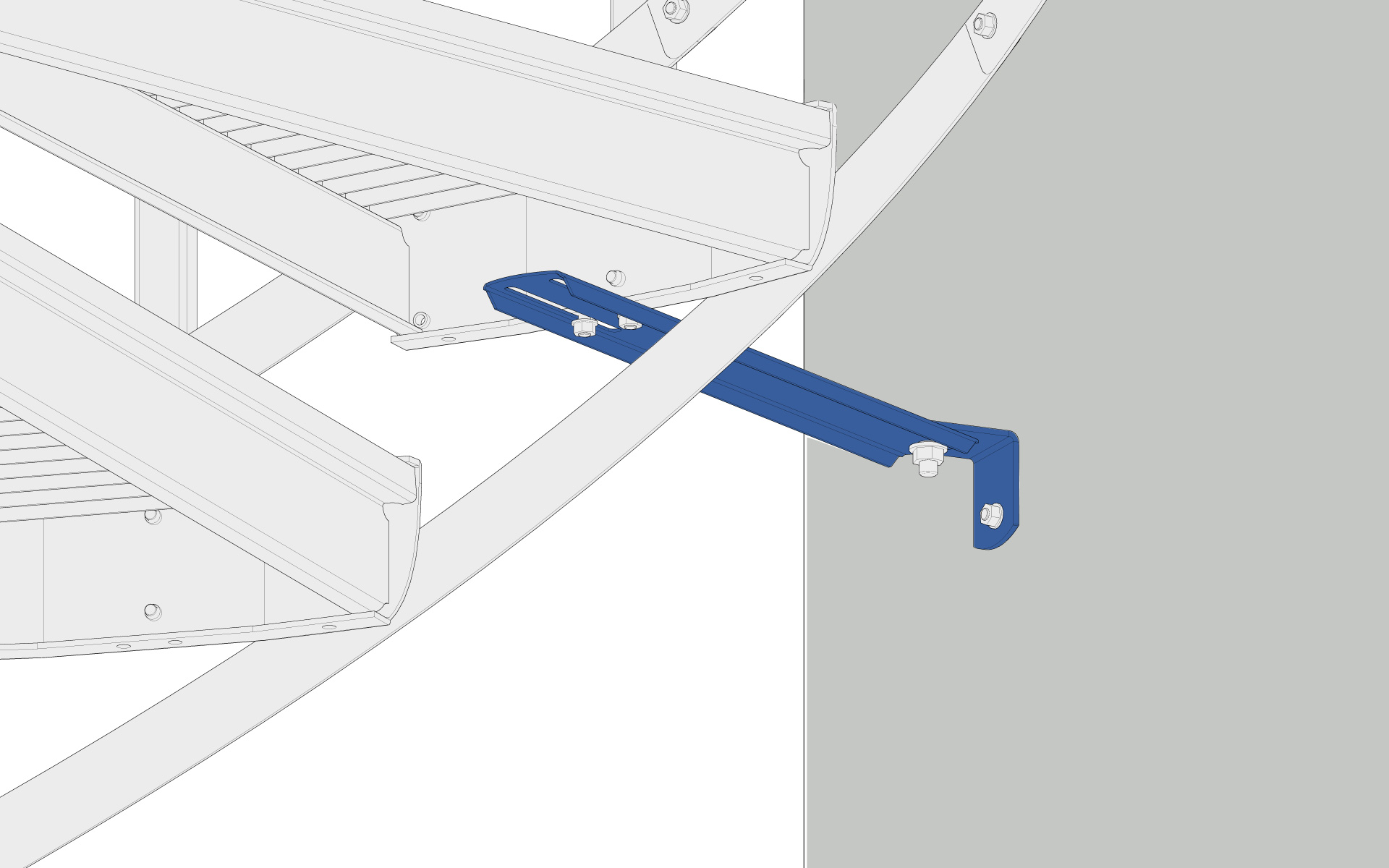

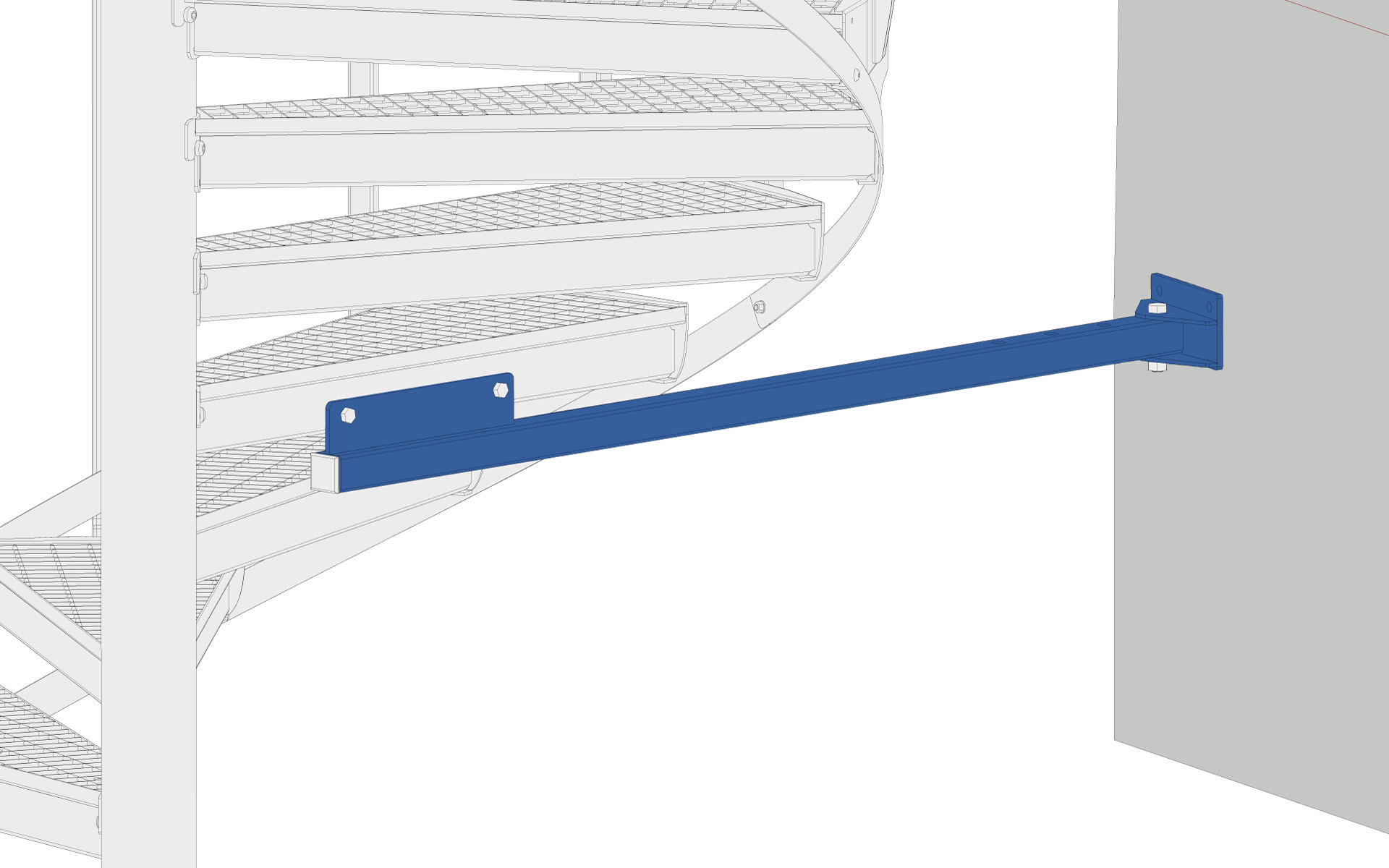

Kierreportaat on tuettava joka kierroksella (2,5–3 metrin korkeuteen). Tämä voidaan tehdä poistumistason kiinnityksellä. Ellei portaissa ole poistumistasoa joka kierroksella, porrasaskelma tuetaan seinään sopivalla tuella.

Jos portaan täytyy ottaa tuentaa sandwich-paneeliin, voimme auttaa suunnittelussa löytämällä siihen sopivan ratkaisun. Ole yhteydessä!

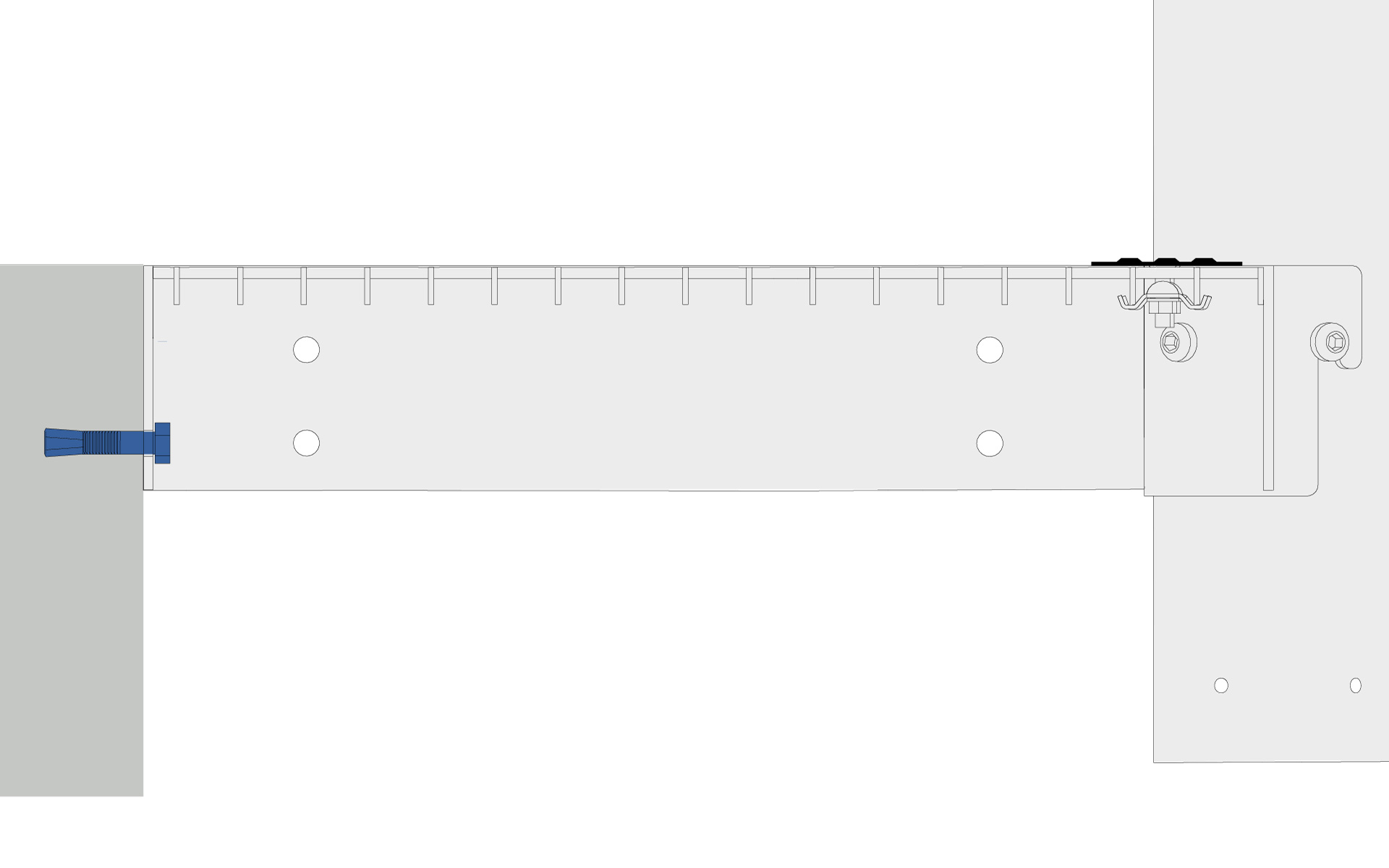

Tasojen kiinnitys

Käytä kiinnityspisteiden materiaaleja vastaavia ruuveja.

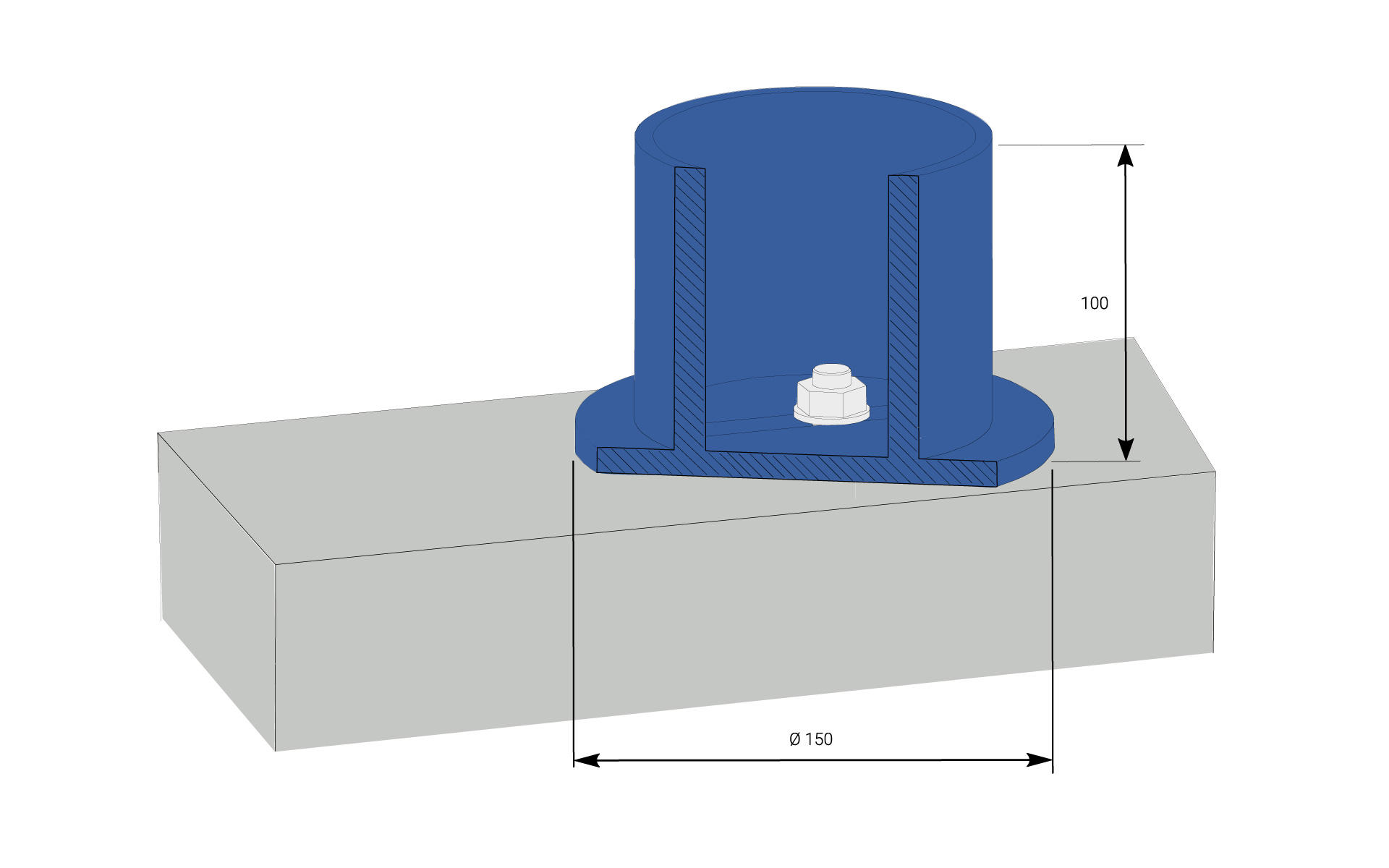

Pohjalaatan kiinnitys

Käytä kiinnityspisteiden materiaaleja vastaavia ruuveja.

Ellei portaiden alla ole kiinnitykseen sopivaa laattaa, sellainen täytyy valaa. Laatan mitoituksessa on huomioitava tuulikuormat ym.

Yleisesti laatan etäisyys seinästä täytyy olla vähintään portaan säde plus 50 mm.


Paloluokka R30

Tarjoamme paloluokan R30 kierreportaita. Erityistä mitoitusta koskevat toiveet on mainittava tarjouspyynnössä.


Tuotetiedot

Kierreportaan askelmamalli
