YLEISKAITEEN SUUNNITTELU
Suodatus
Asennus
Yleiskaiteen liittämistä varten on olemassa useita erilaisiaasennustarvikkeita tarpeidenne mukaan.

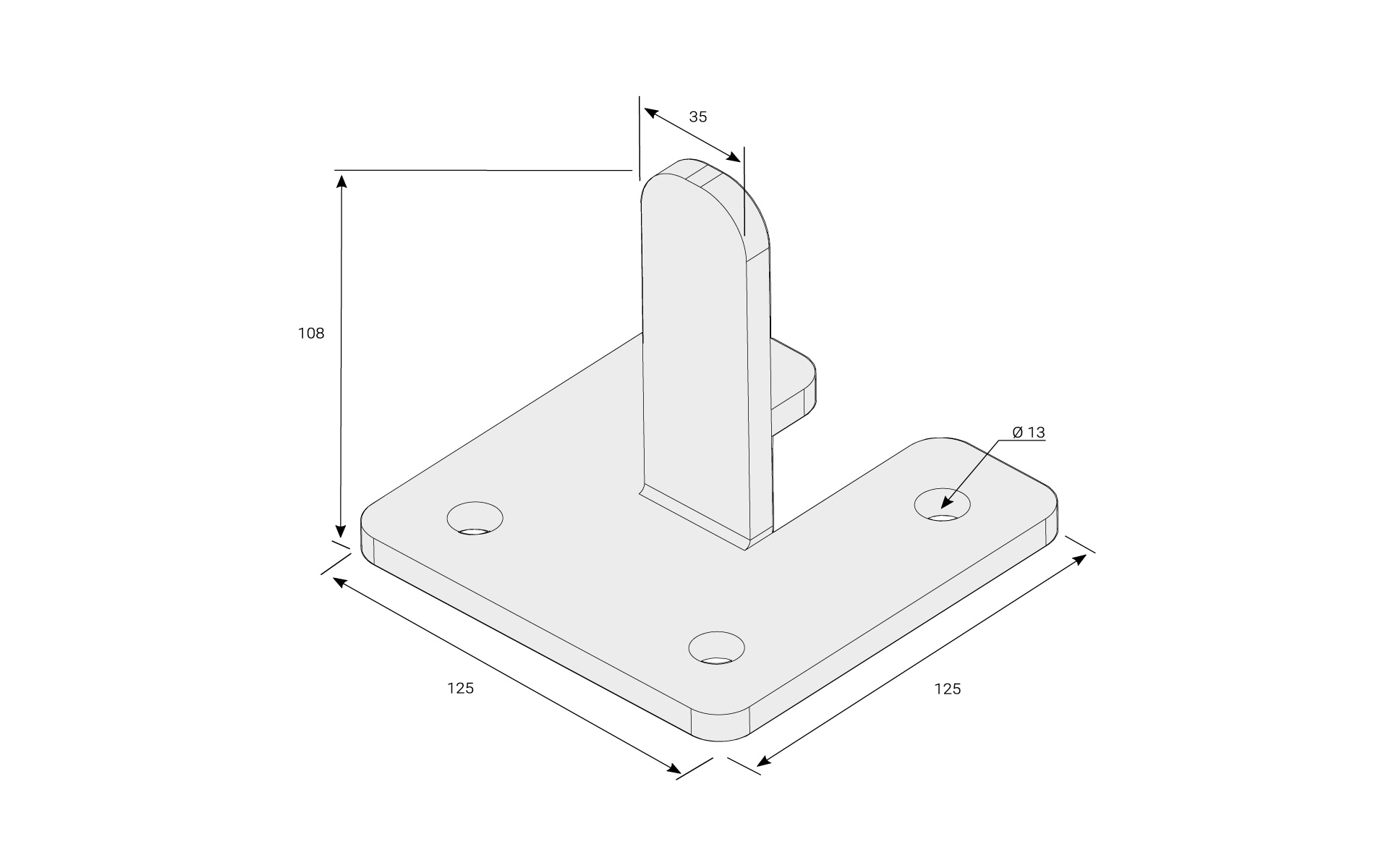

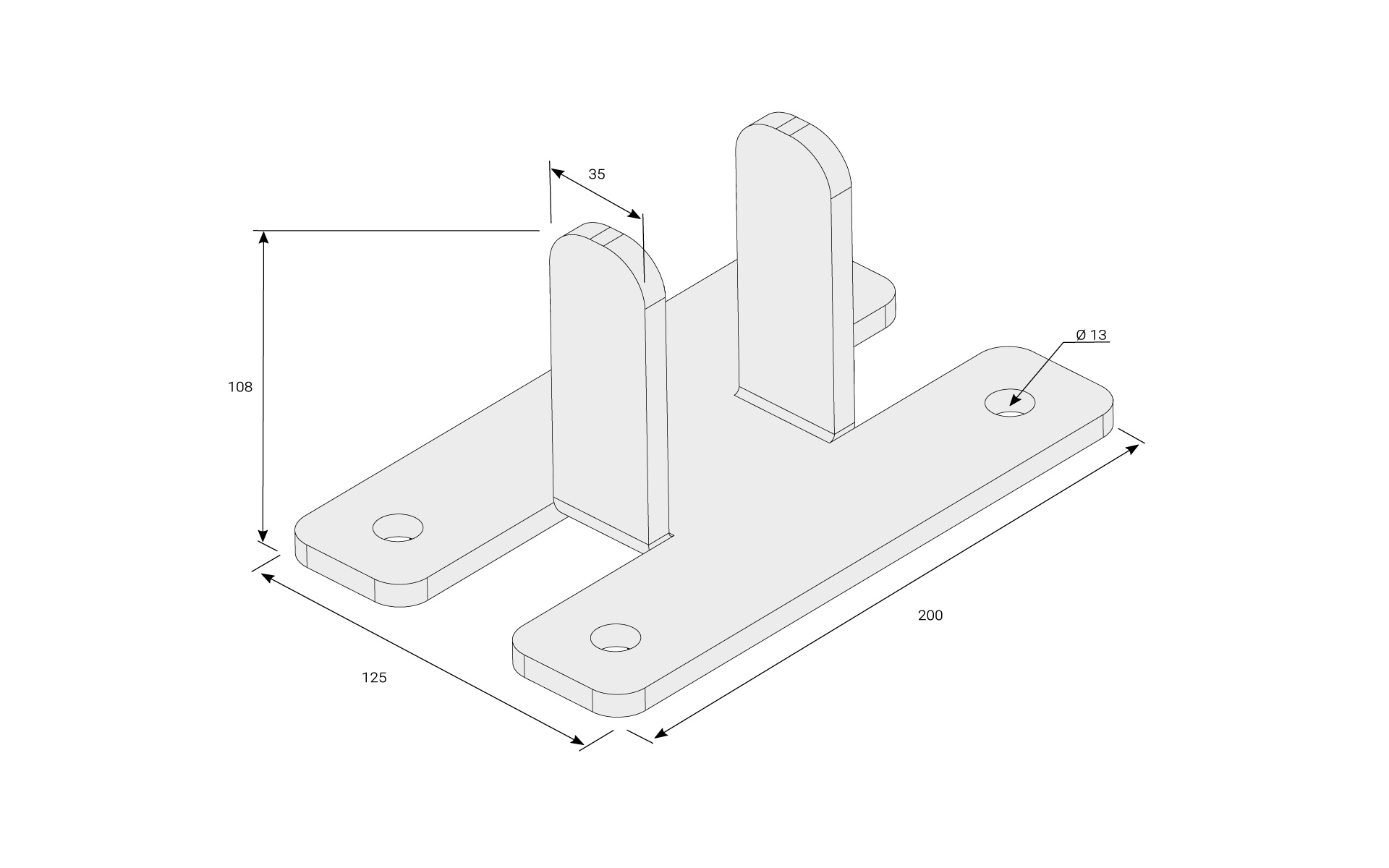

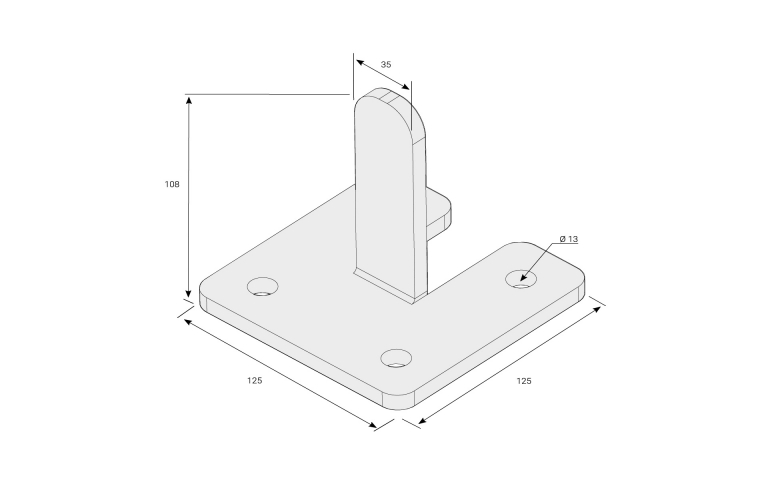

Kiinnike päälleasennukseen
Tarkoitettu ruuvattavaksi esim. puuhun tai betoniin. Voidaan myös hitsata kiinni.
Kaidetolppien kiinnitykseen tarvitaan ruuvi, lukitusaluslevy ja mutteri.
Viimeistely: kuumasinkitty
| Nimike | Mitat (mm) | Tuotenro | Varastotuote |
|---|---|---|---|
| Yksitappinen | 125 x 125 x 108 | UG1000 | |
| Kaksitappinen | 200 x 125 x 108 | UG2000 |

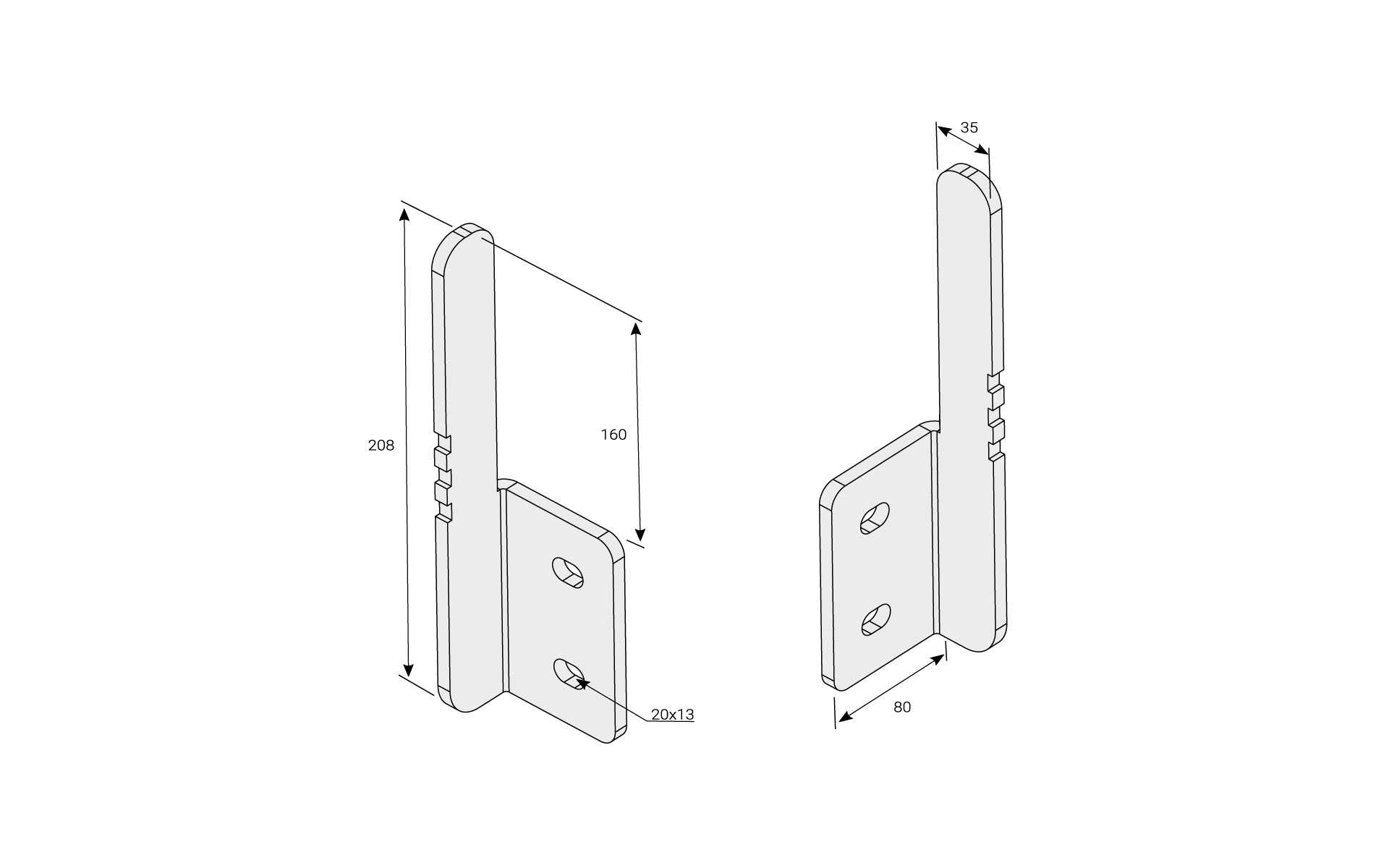

Kiinnike sivuasennukseen
Tarkoitettu ruuvattavaksi esim. puuhun tai betoniin. Voidaan myös hitsata kiinni.
Sivukiinnikkeitä on saatavana oikea- ja vasenkätisiä. Oikeakätinen sijaitsee tolpan oikealla puolella asennuspuolelta katsottuna. Kiinnikkeessä on hammastus asennuksen helpottamiseksi.
Kaidetolppien kiinnitykseen tarvitaan ruuvi, lukitusaluslevy ja mutteri.
Viimeistely: kuumasinkitty
| Nimike | Mitat (mm) | Tuotenro | Varastotuote |
|---|---|---|---|
| Vasen | 80 x 35 x 280 | UV1001 | |
| Oikea | 80 x 35 x 280 | UV1002 |

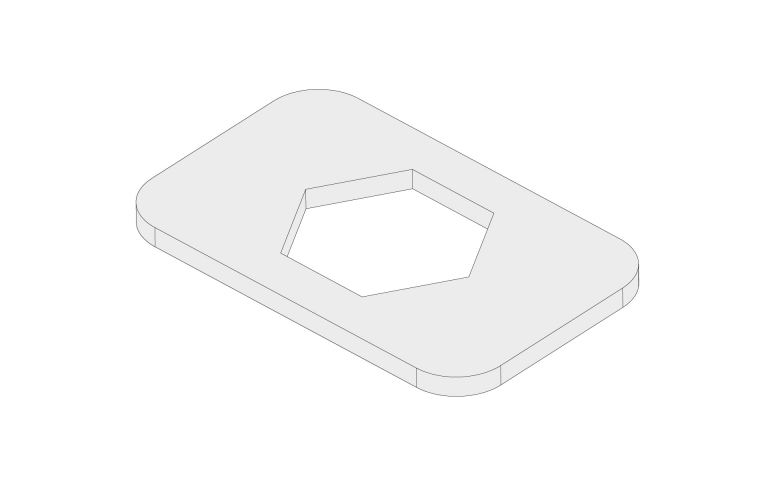

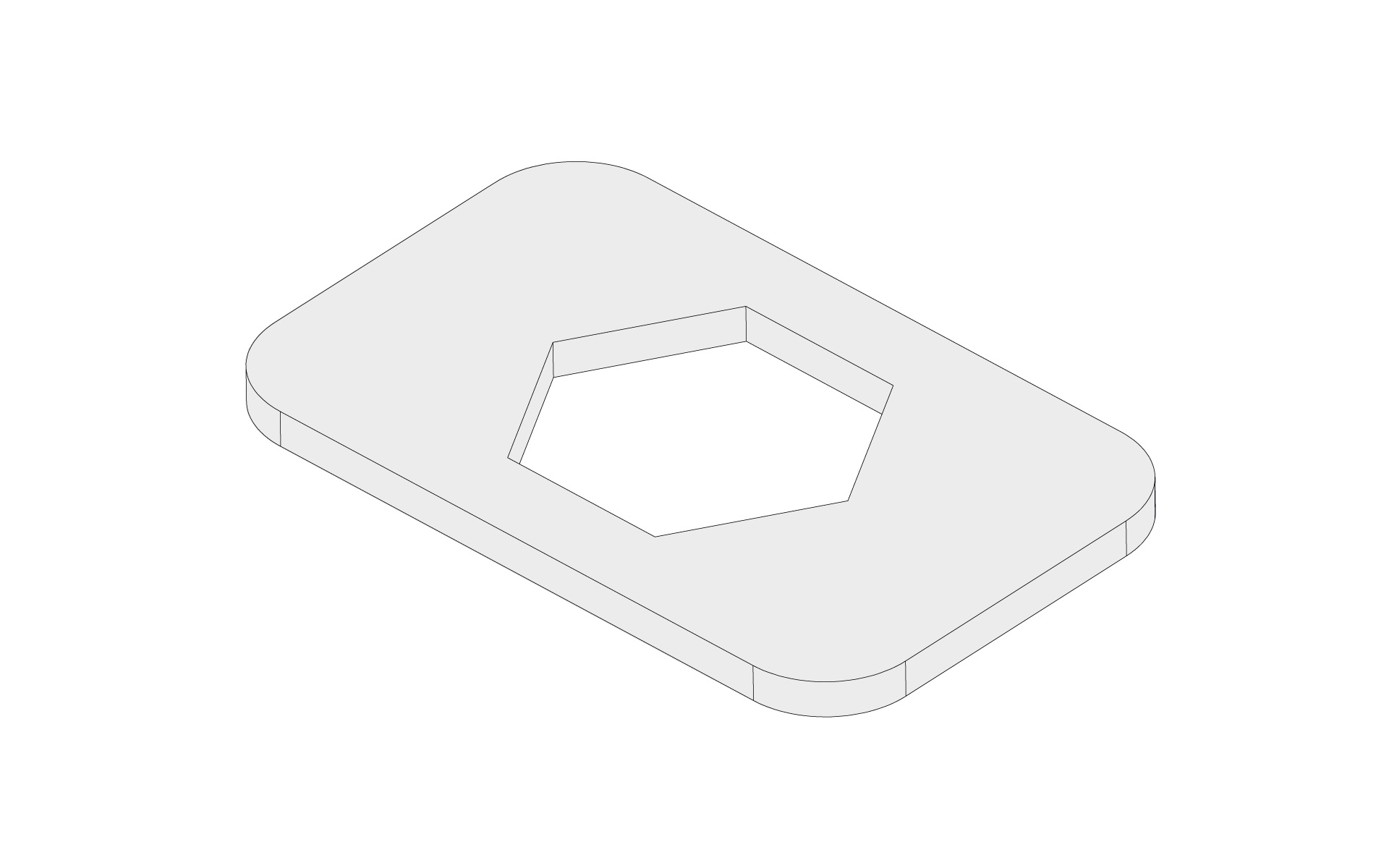

Kiinnitysosat päälle- ja sivuasennukseen
Kiinnitysosat päälle- ja sivuasennukseen.
| Nimike | Tuotenro | Varastotuote |
|---|---|---|
| Lukitusaluslevy, 10 kpl | UL4201 | |
| Pulttisarja, 10 kpl | BU1201 | |
| Mutterisarja, 10 kpl | MU1001 |

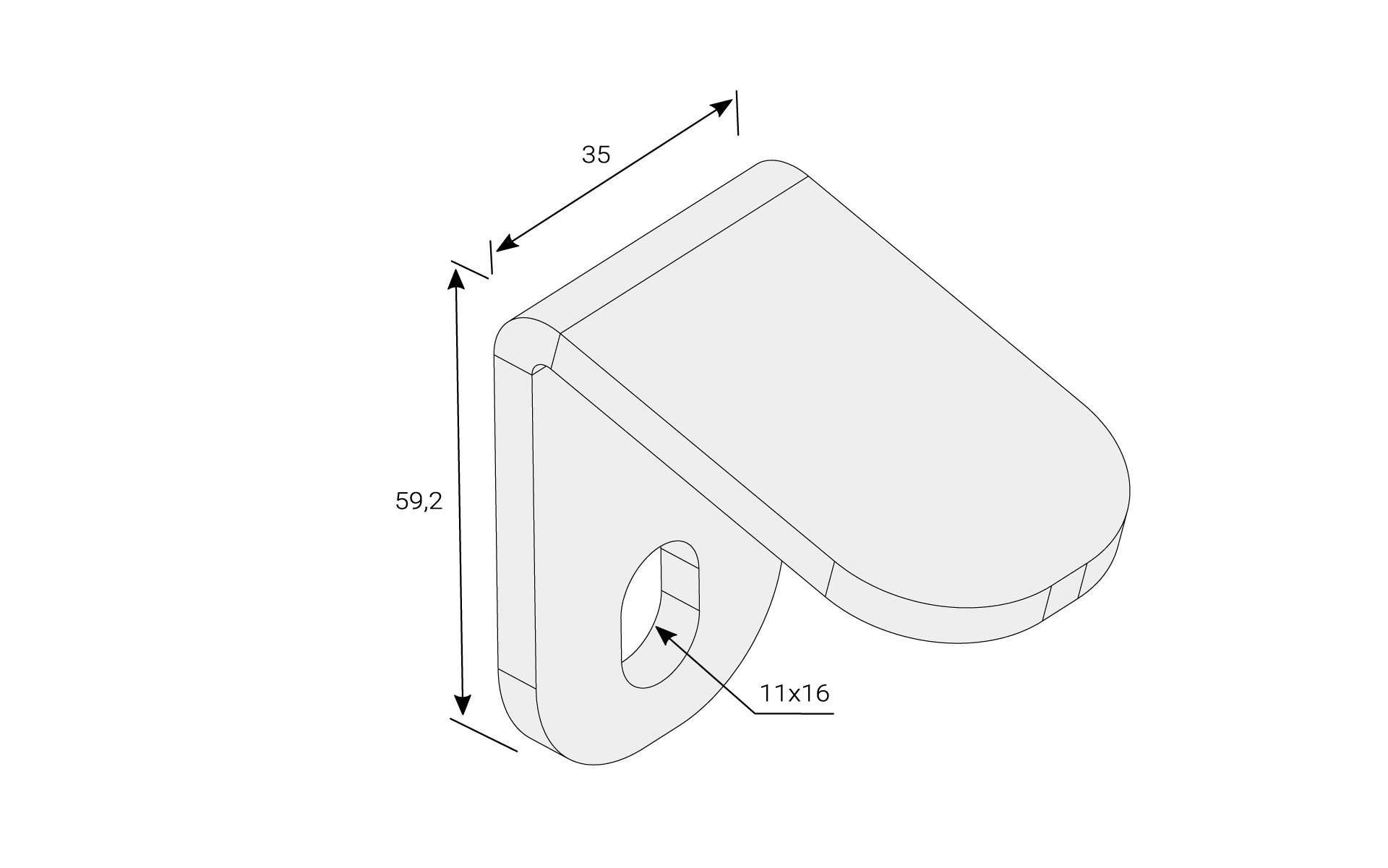

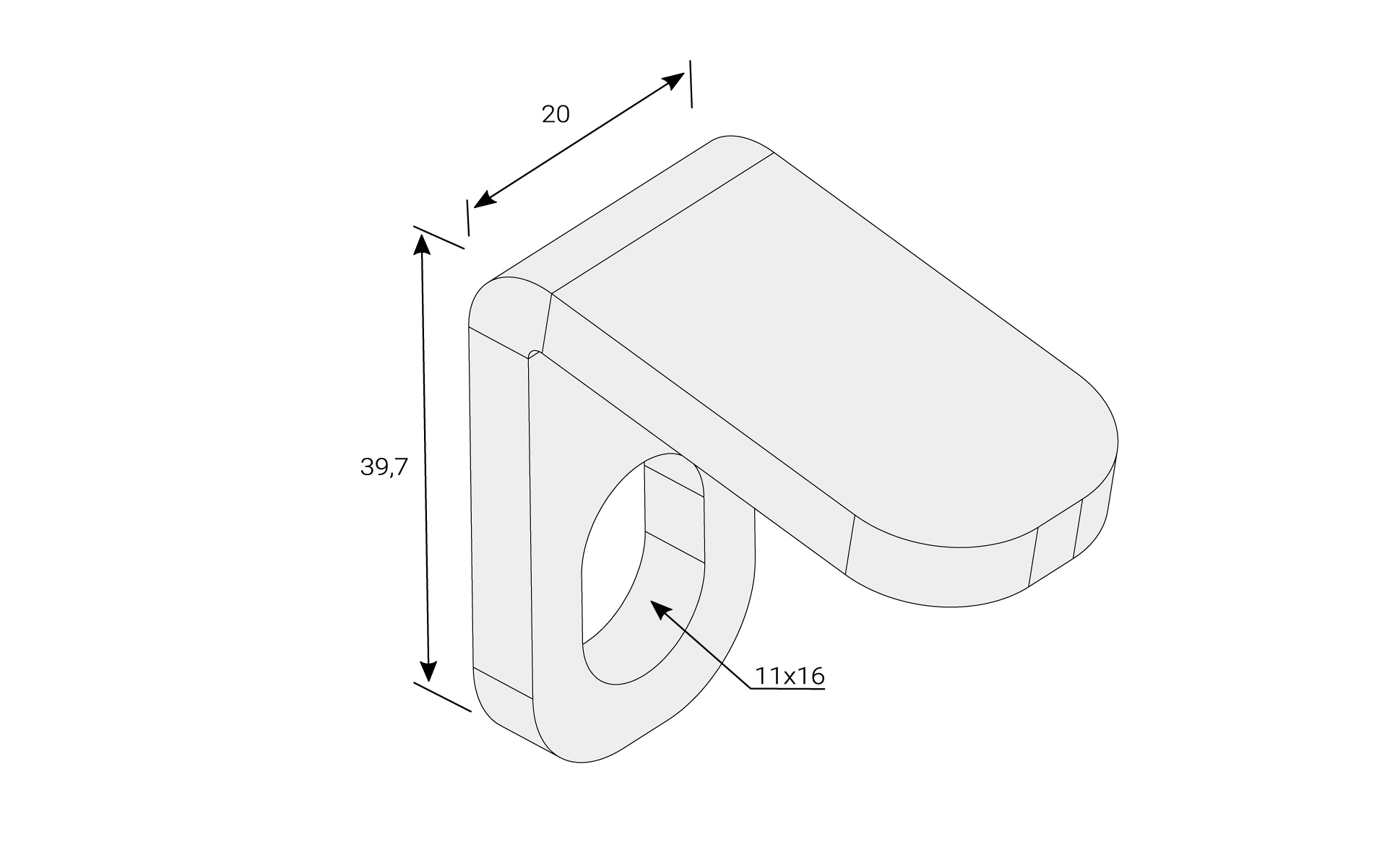

Seinäkiinnike
Kaiteen päättämiseen seinään tai tolppaan. Seinäkiinnikkeitä on saatavana sekä käsi- että välijohteille.
Viimeistely: kuumasinkitty
| Nimike | Mitat (mm) | Tuotenro | Varastotuote |
|---|---|---|---|
| Kiinnike, käsijohde | 35 x 59,2 | UV4200 | |
| Kiinnike, välijohde | 20 x 39,7 | UV2700 |

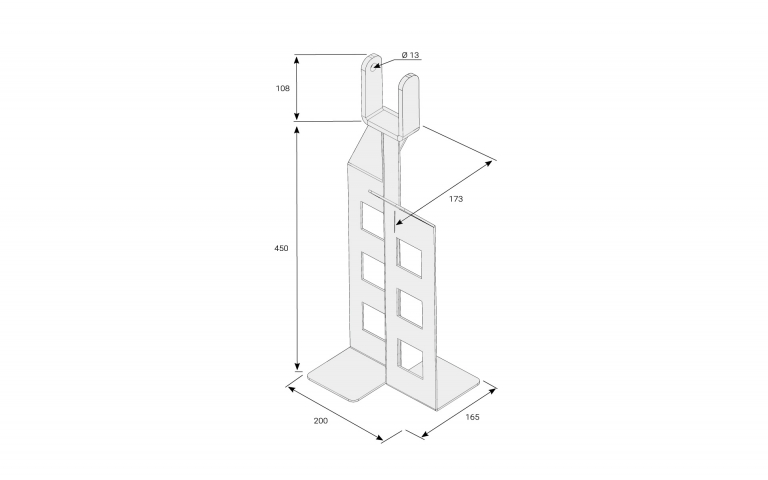

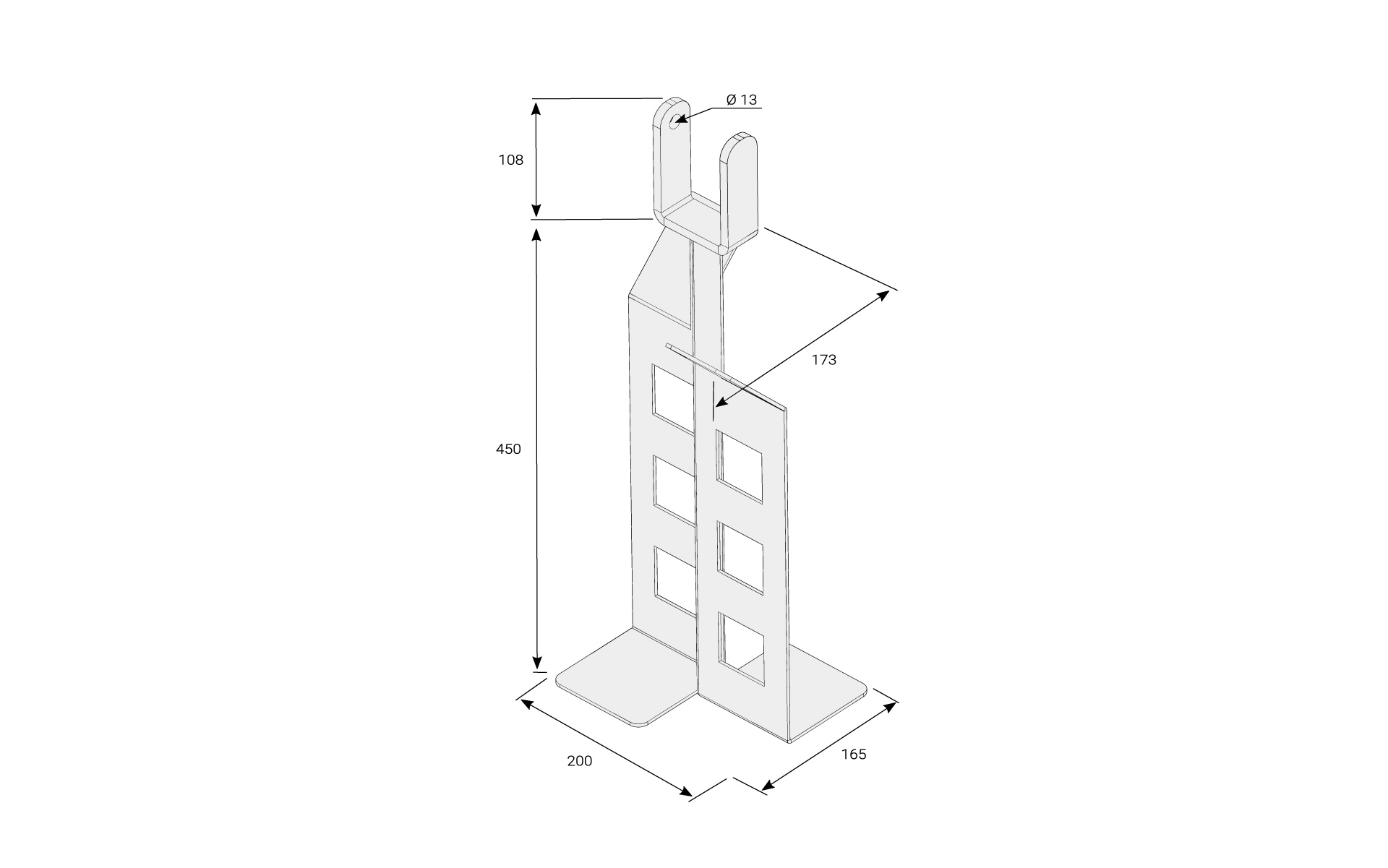

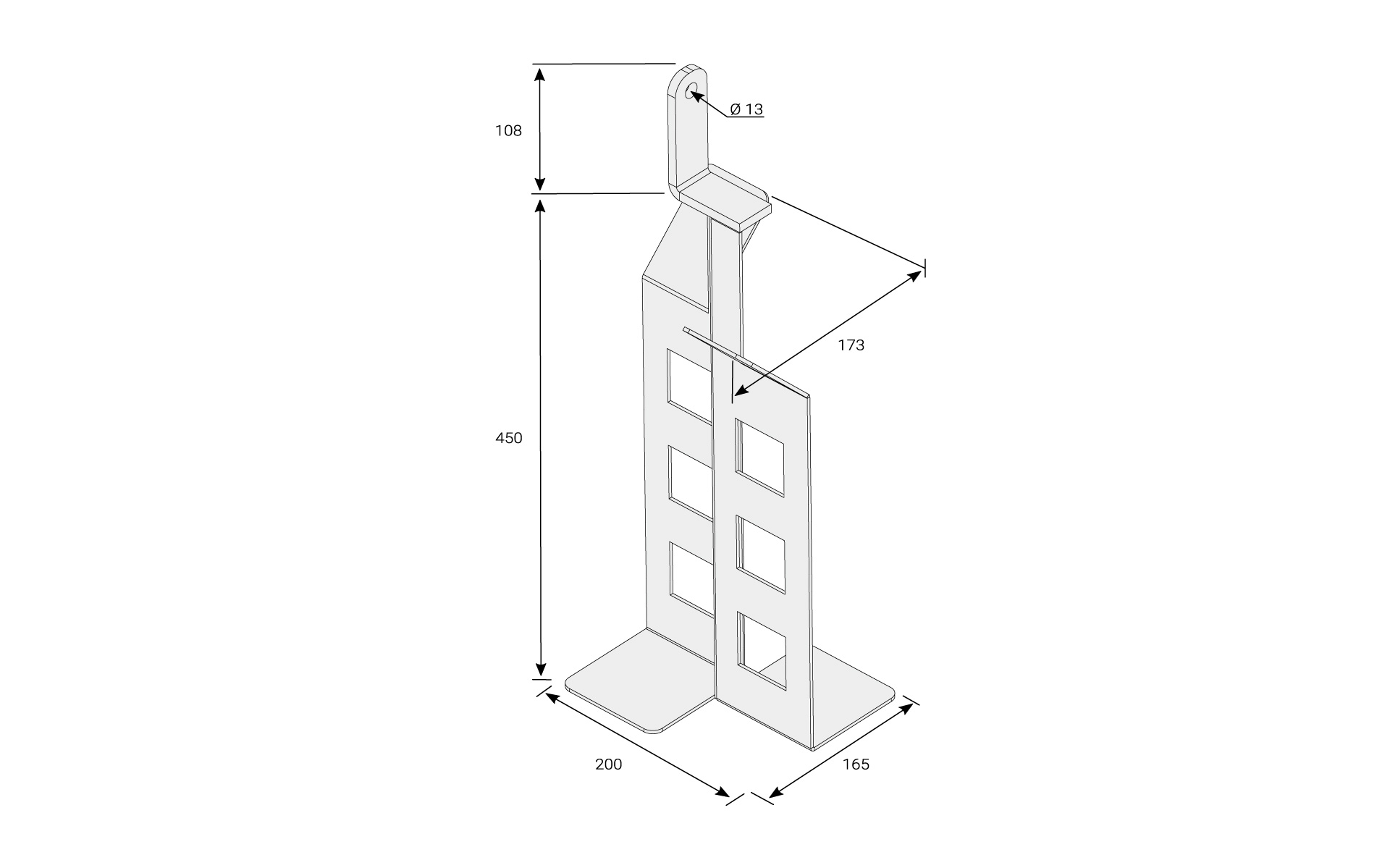

Maakiinnike
Kiinnike on valmistettu taivutetusta teräslevystä ja se tarjoaa erittäin tukevan kiinnityksen soraan tai kivimurskeeseen upotettuna. Maakiinnikettä voi käyttää myös betonivalussa.
Maakiinnikkeestä on saatavana yksi- ja kaksipuolinen versio.
Viimeistely: kuumasinkitty
| Nimike | Tuotenro | Varastotuote |
|---|---|---|
| Maakiinnike, yksitappinen, 42 mm | UM1000 | |
| Maakiinnike, kaksitappinen, 42 mm | UM2000 |

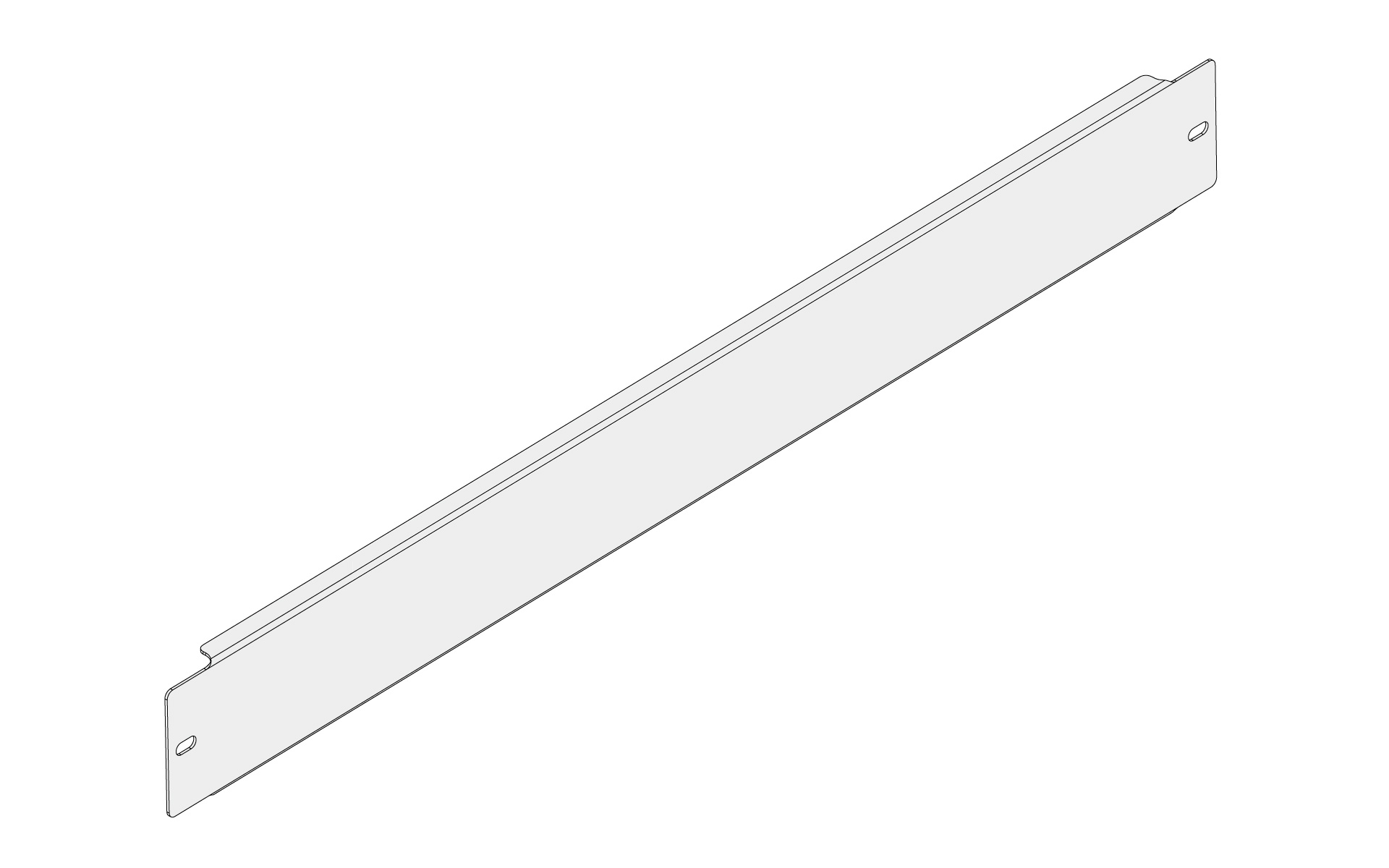

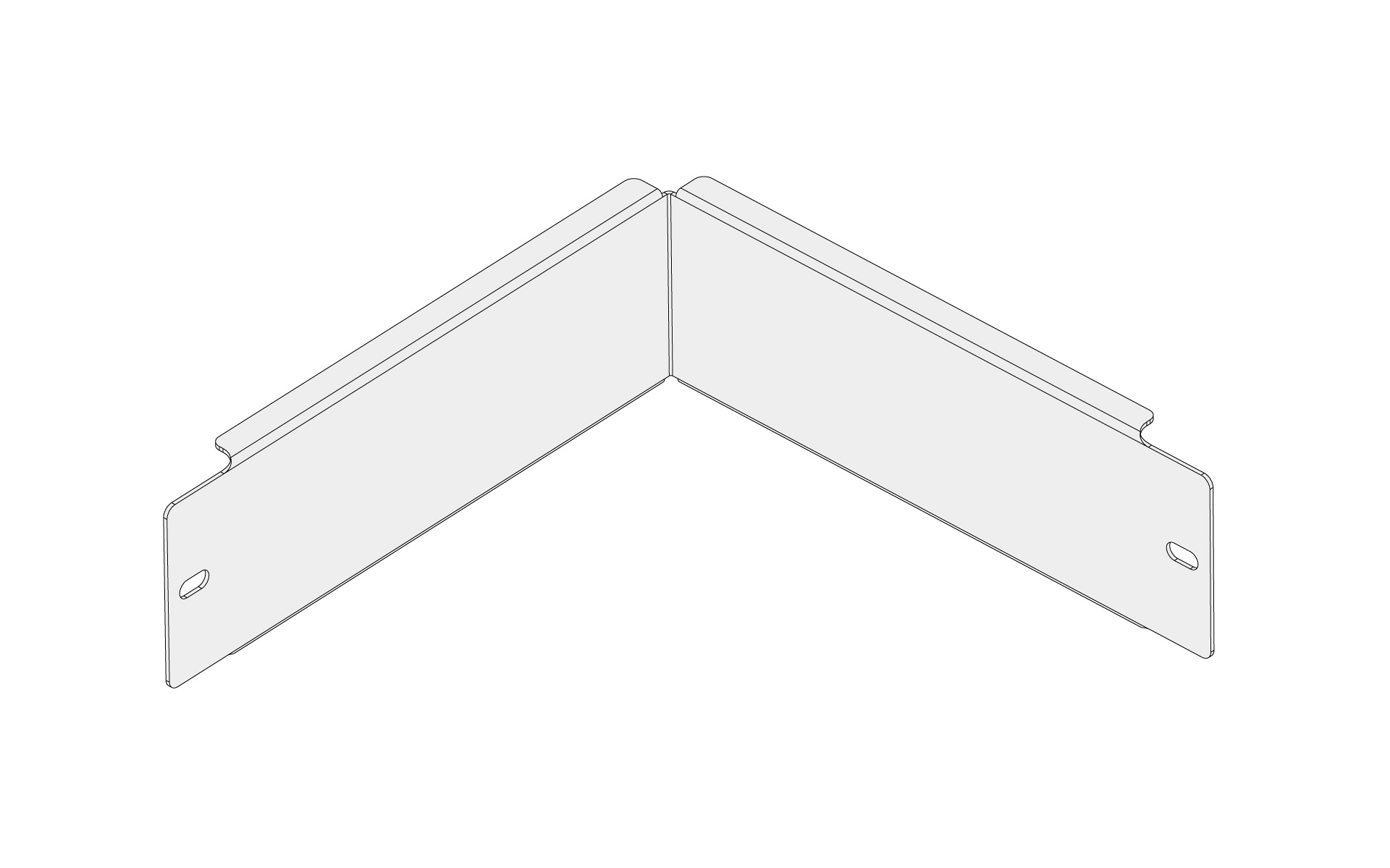

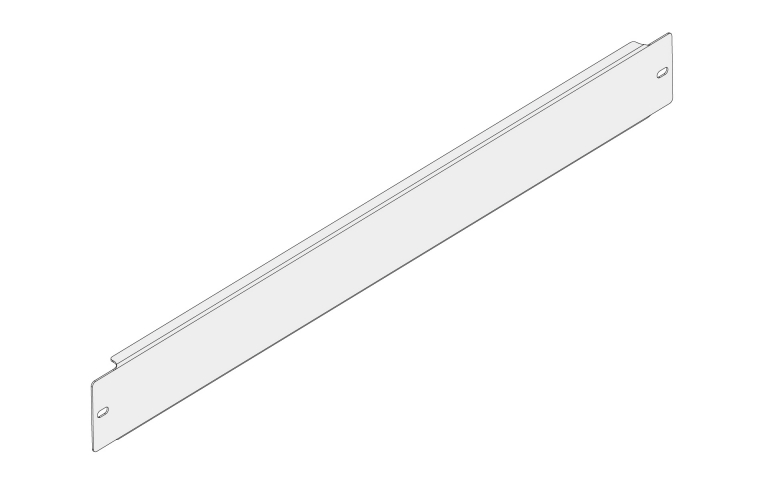

Potkulista
Potkulistoja on saatavana kaikkiin kaidepituuksiin sekä nurkkakaiteisiin. Potkulista kiinnitetään kaariin itseporautuvilla ruuveilla.
Korkeus: 100 mm
Viimeistely: kuumasinkitty
| Nimike | Pituus (mm) | Tuotenro | Varastotuote |
|---|---|---|---|
| Potkulista | 390 | SL0410 | |
| Potkulista | 490 | SL0510 | |
| Potkulista | 690 | SL0710 | |
| Potkulista | 990 | SL1010 | |
| Potkulista | 1490 | SL1510 | |
| Potkulista | 1990 | SL2010 | |

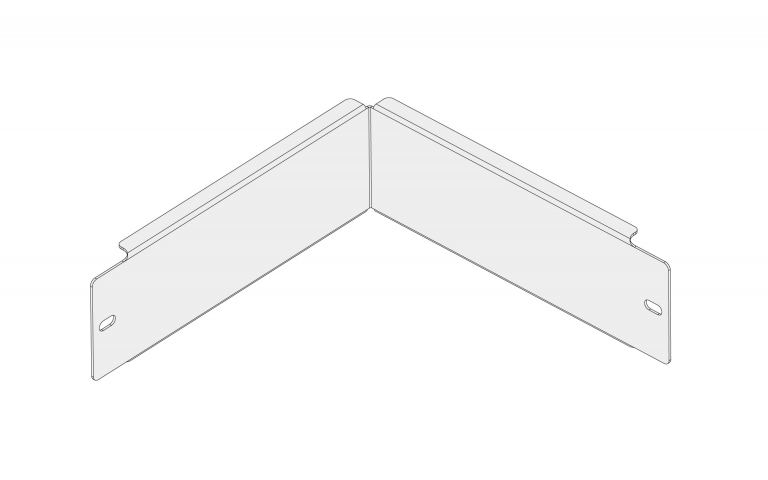

| Potkulista, nurkkakaide | 335,6 x 335,6 | SL4040 |

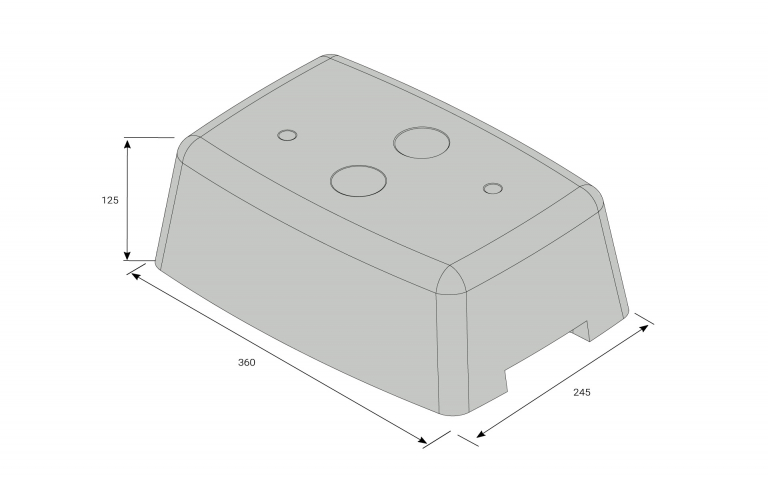

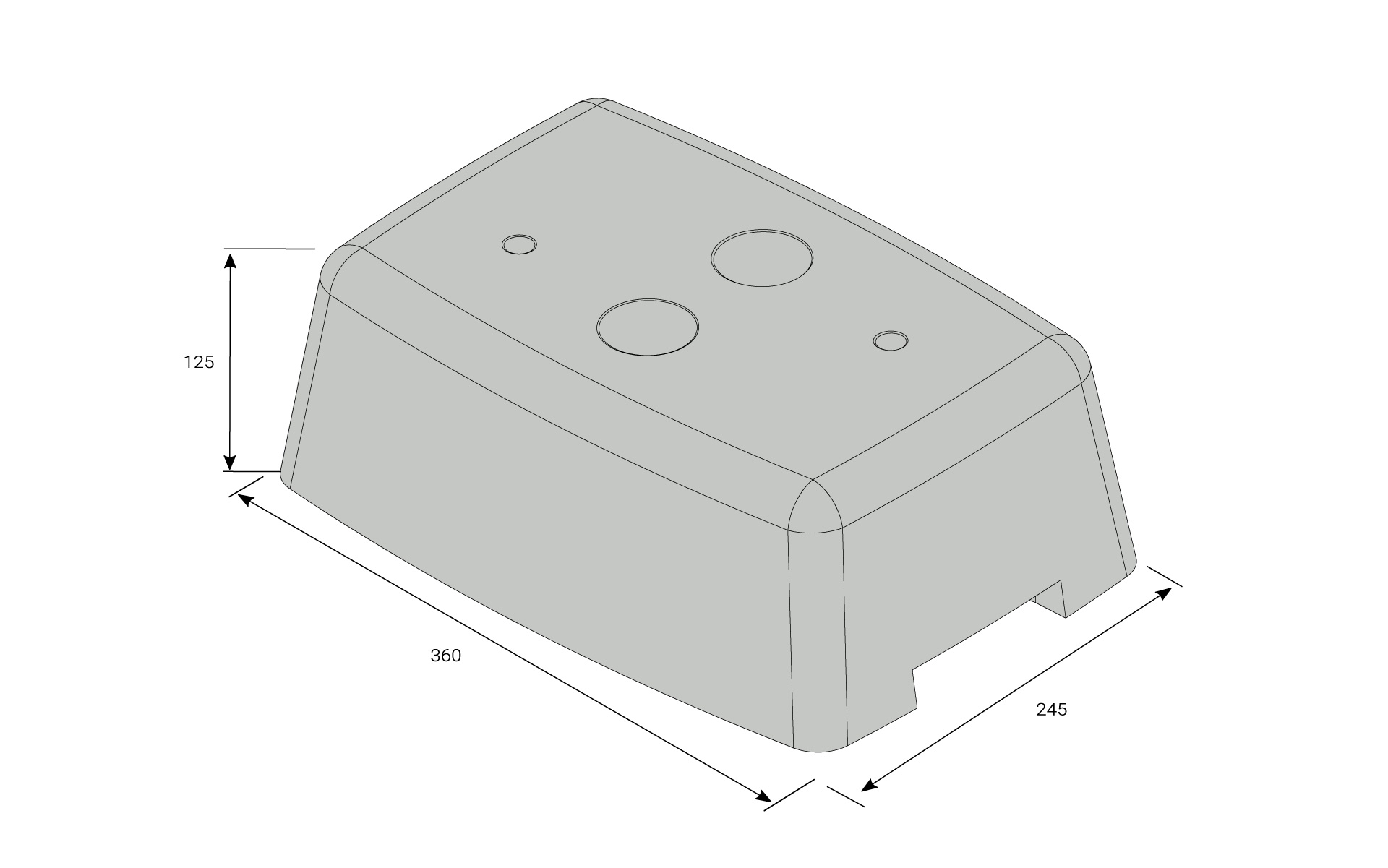

Betoniperusta
Potkulistoja on saatavana kaikkiin kaidepituuksiin sekä nurkkakaiteisiin. Potkulista kiinnitetään kaariin itseporautuvilla ruuveilla.
Korkeus: 100 mm
Viimeistely: kuumasinkitty
| Nimike | Mitat | Korkeus (mm) | Tuotenro | Varastotuote |
|---|---|---|---|---|
| Betoniperusta | 350 x 240 | 125 | BF2000 |

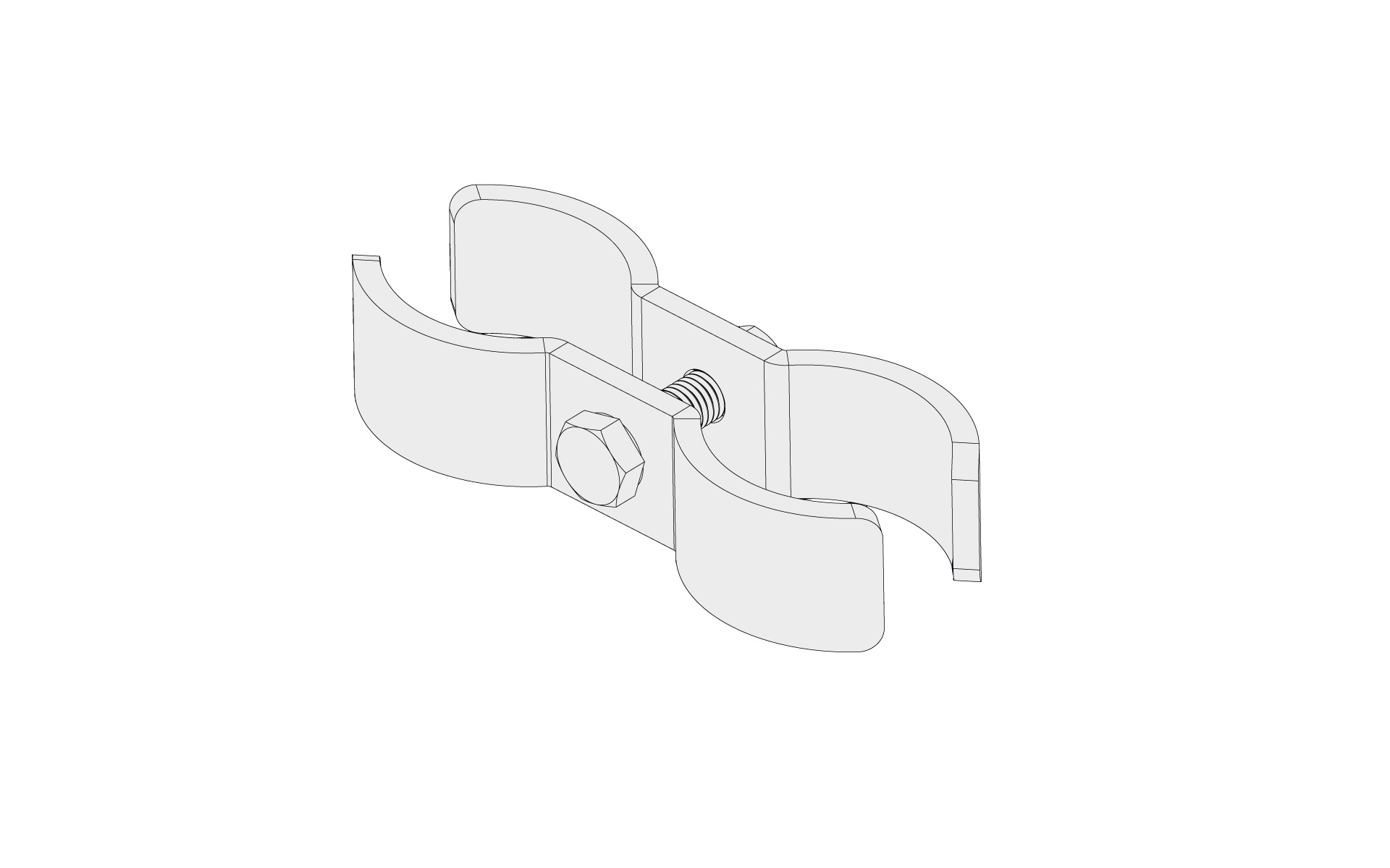

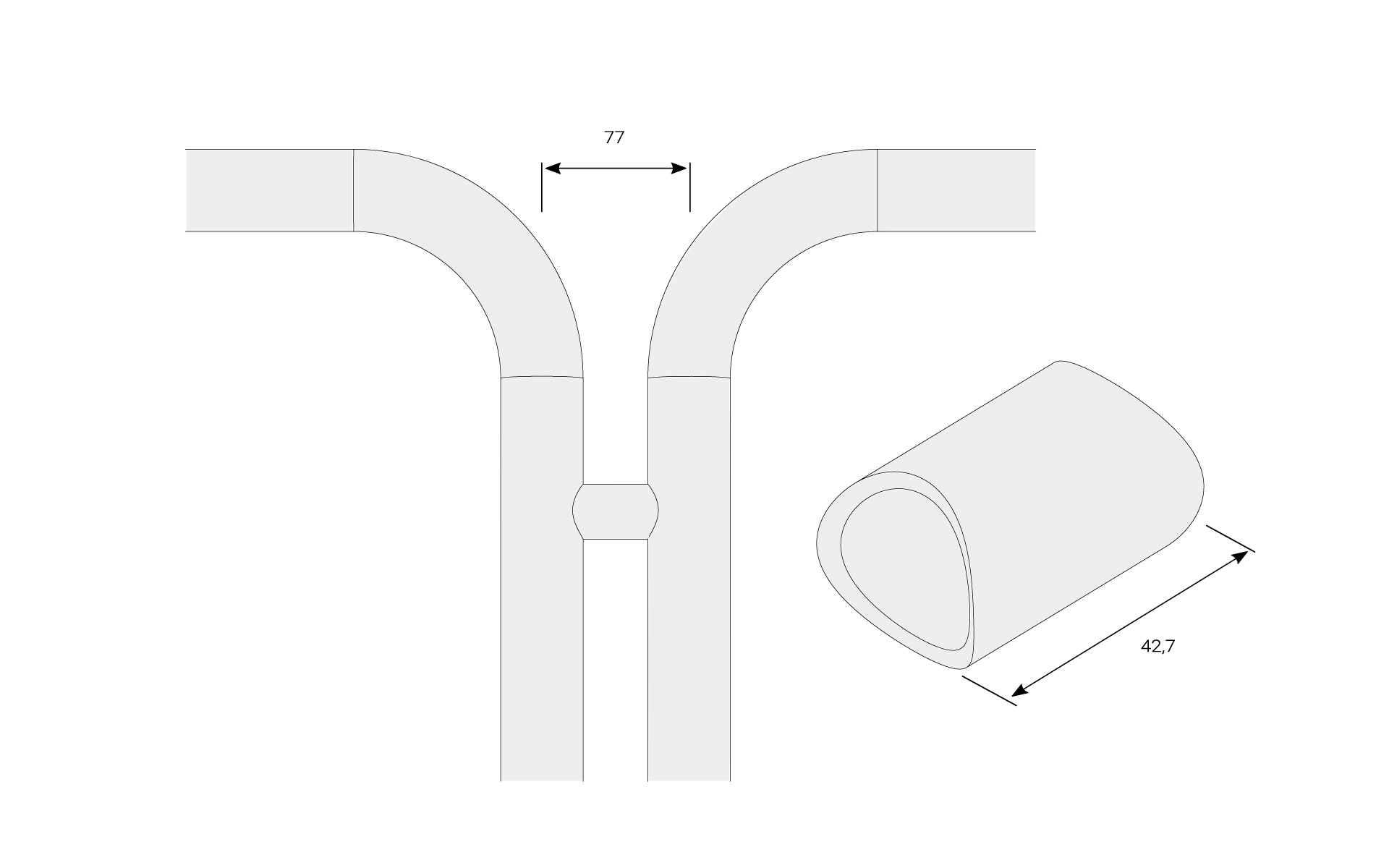

Liitokset
Kaideosuudet liitetään toisiinsa holkeilla ja läpiruuveilla. Kaikissa kaiteissa on valmiiksi poratut reiät. Kaiteet, joita ei asenneta suoraan linjaan, liitetään kulmaliitoksella, joka puristetaan kaidetolppien ympärille.
Tarjoamme myös kulmaliitoksia.
Viimeistely: kuumasinkitty
| Nimike | Tuotenro | Varastotuote |
|---|---|---|
| Liitososa | KP4277 | |
| Kulmaliitos | MK4200 |

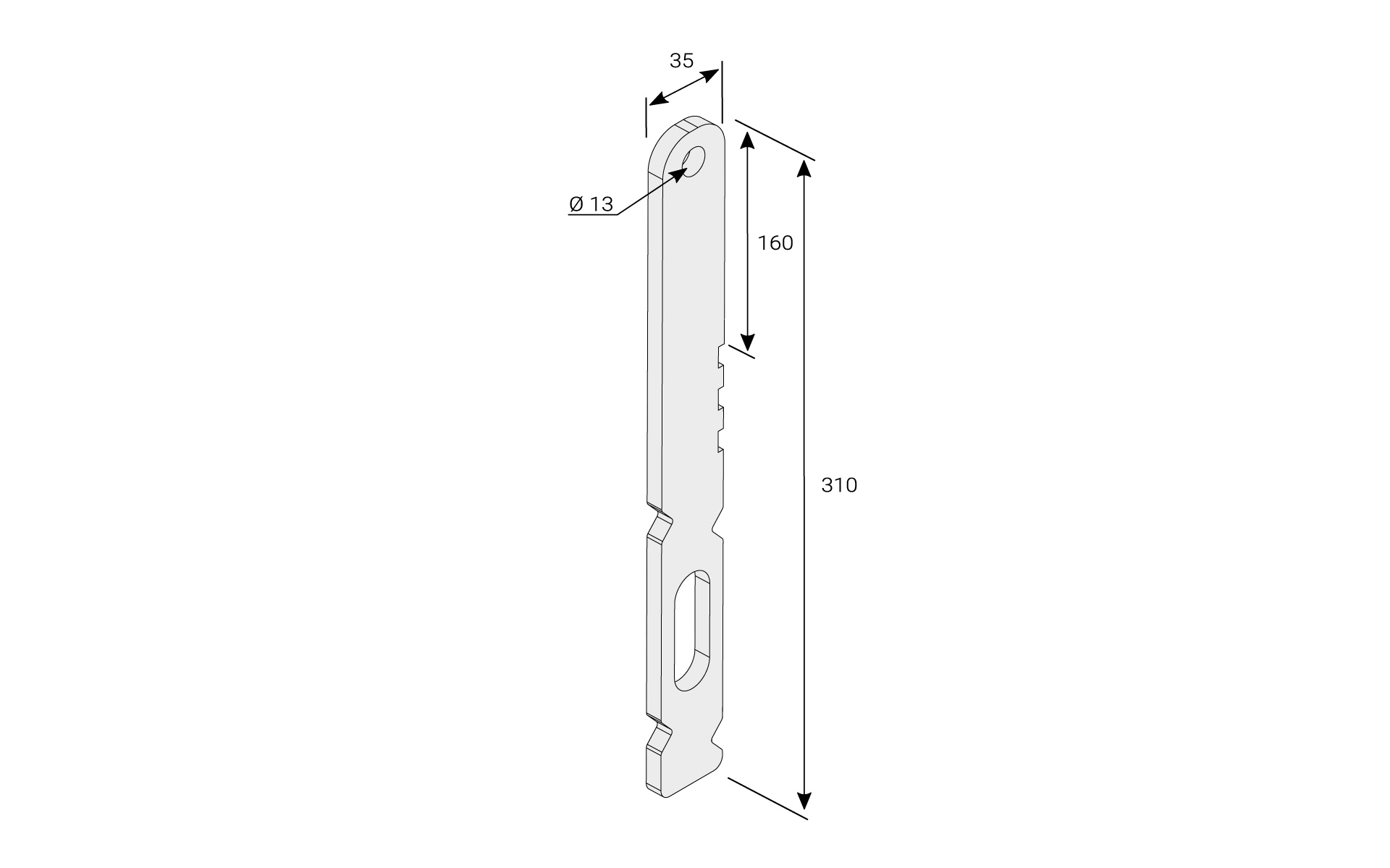

Sisäinen tappi
Valetaan palkistoon tai muuriin tai voidaan haluttaessa hitsata palkiston reunaan. Voidaan käyttää myös jatkotappina lattian tasossa olevassa holkissa. Tappi kiinnitetään kaidetolppaan muiden kiinnikkeiden tavoin ruuvilla, mutterilla ja aluslevyllä.
Viimeistely: kuumasinkitty
| Nimike | Pituus (mm) | Tuotenro | Varastotuote |
|---|---|---|---|
| Sisäinen tappi | 310 | UT3100 |

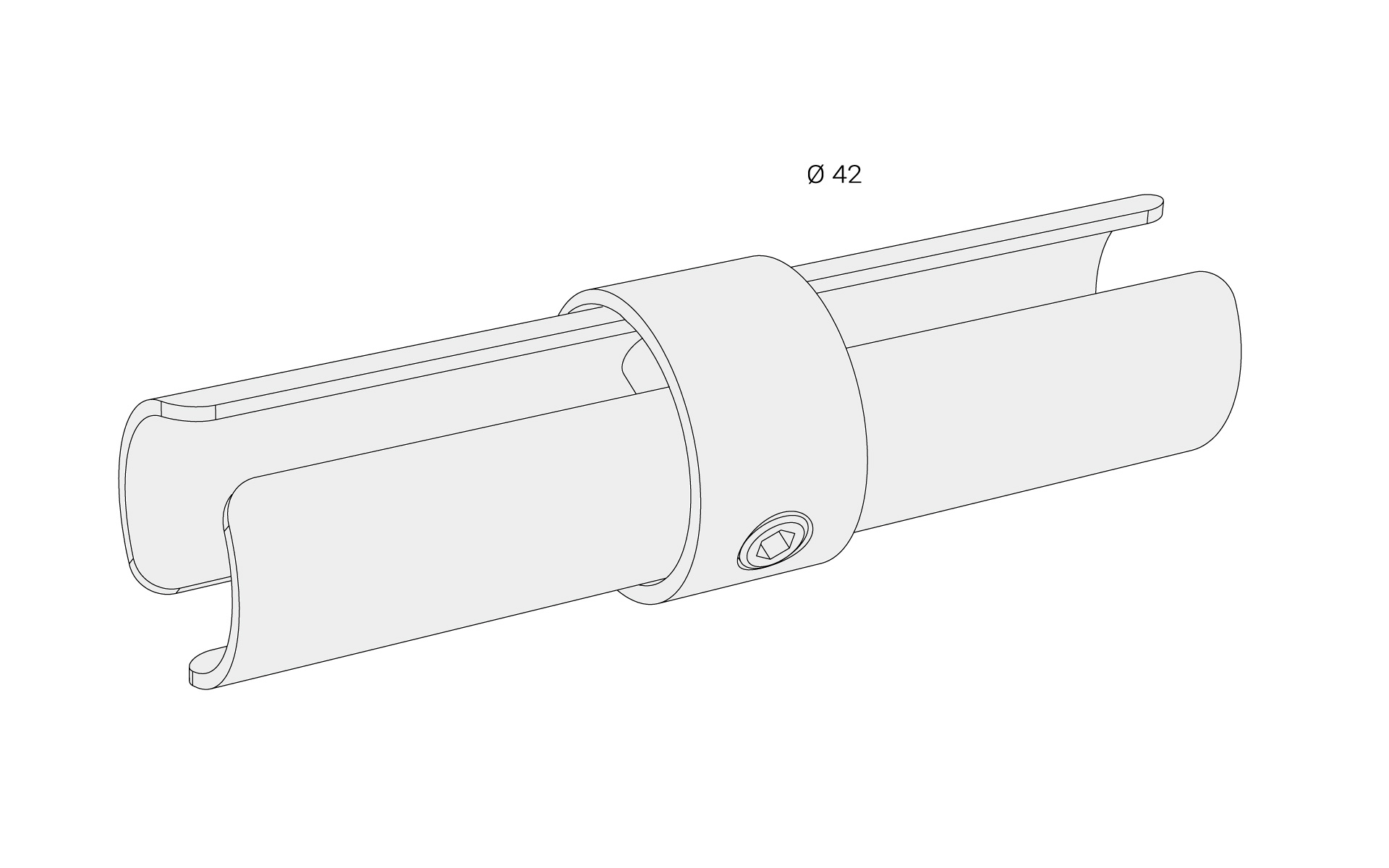

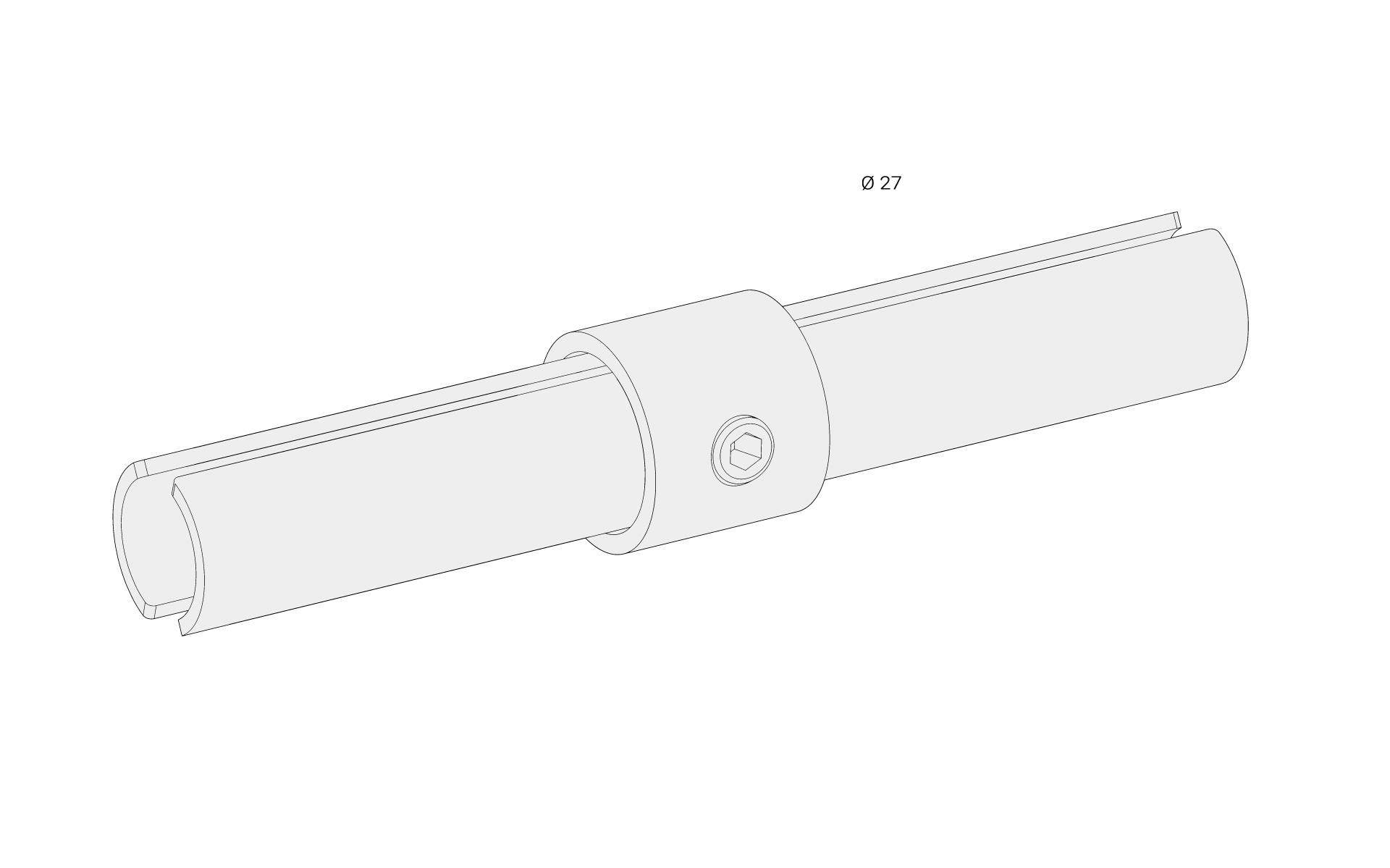

Jatkoliitin
Kaiteen ja välijohteen jatkamiseen.
Viimeistely: kuumasinkitty
| Nimike | Tuotenro | Varastotuote |
|---|---|---|
| Liitossarja, putki 42mm | SK4200 | |
| Liitossarja, putki 27mm | SK2700 |
