RITILÖIDEN SUUNNITTELU

Suunnittelutoimistomme auttaa ritilöiden mitoituksessa, piirtämisessä ja suunnittelussa.

RITILÖIDEN SUUNNITTELU

Suunnittelutoimistomme auttaa ritilöiden mitoituksessa, piirtämisessä ja suunnittelussa.

Suodatus

Näytä kaikki

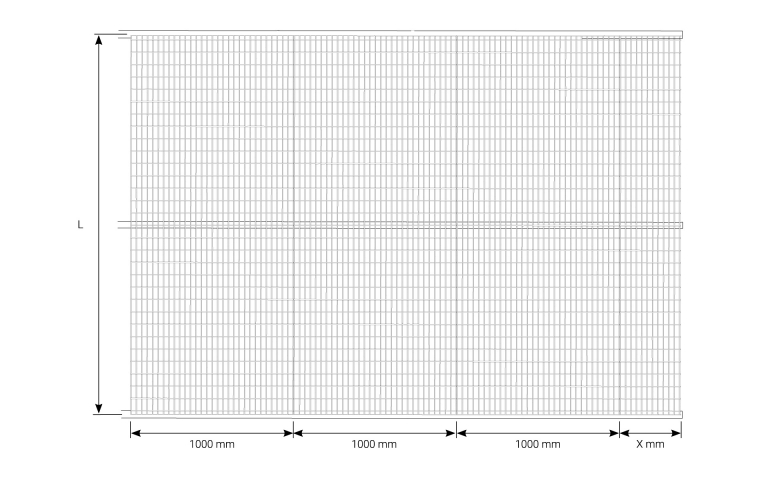

Geometria

Ritilöiden osia ovat kantoteräs, sideteräs ja reunateräs.

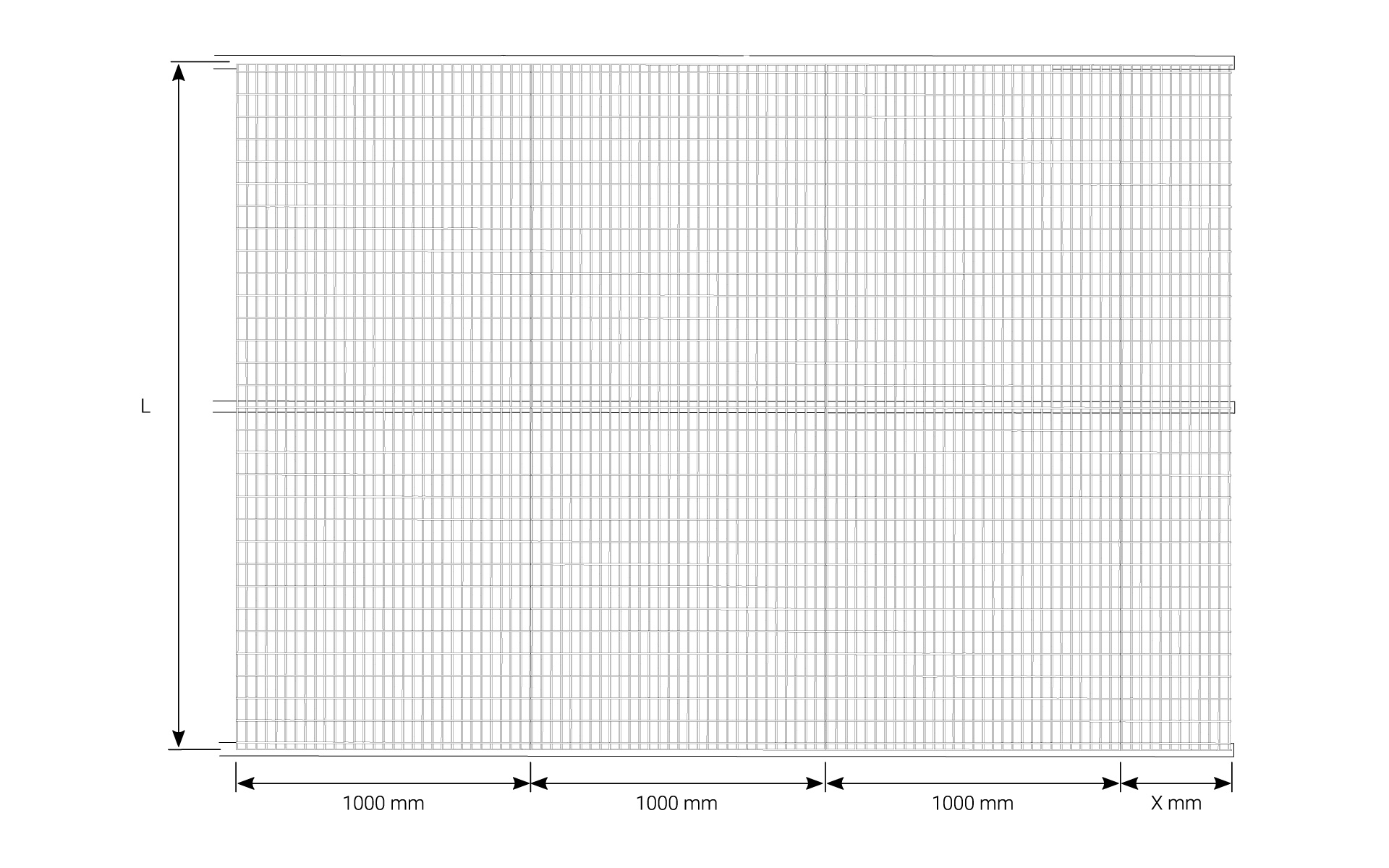

Puristehitsattujen ritilöiden suunnittelussa tulisi aina pyrkiä käyttämään vakioleveyksiä (1000 mm), jotta ratkaisu olisi mahdollisimman taloudellinen.

Jos ritilä asennetaan useiden tukien päälle, valitse mieluummin suurikokoisempi ritilä. Kuviosta tulee kauniimpi ja saumojen määrä on pienempi.

Kantoterästen asennusvirheiden välttämiseksi (ritilän kantava rakenne) vältä nelikulmaisia ritilöitä.

Kävelysuunta

Valitse ritilämalli  huomioiden että kantoteräkset tulee sijoitettua oikeaan suuntaan.

Puristehitsatut ritilät

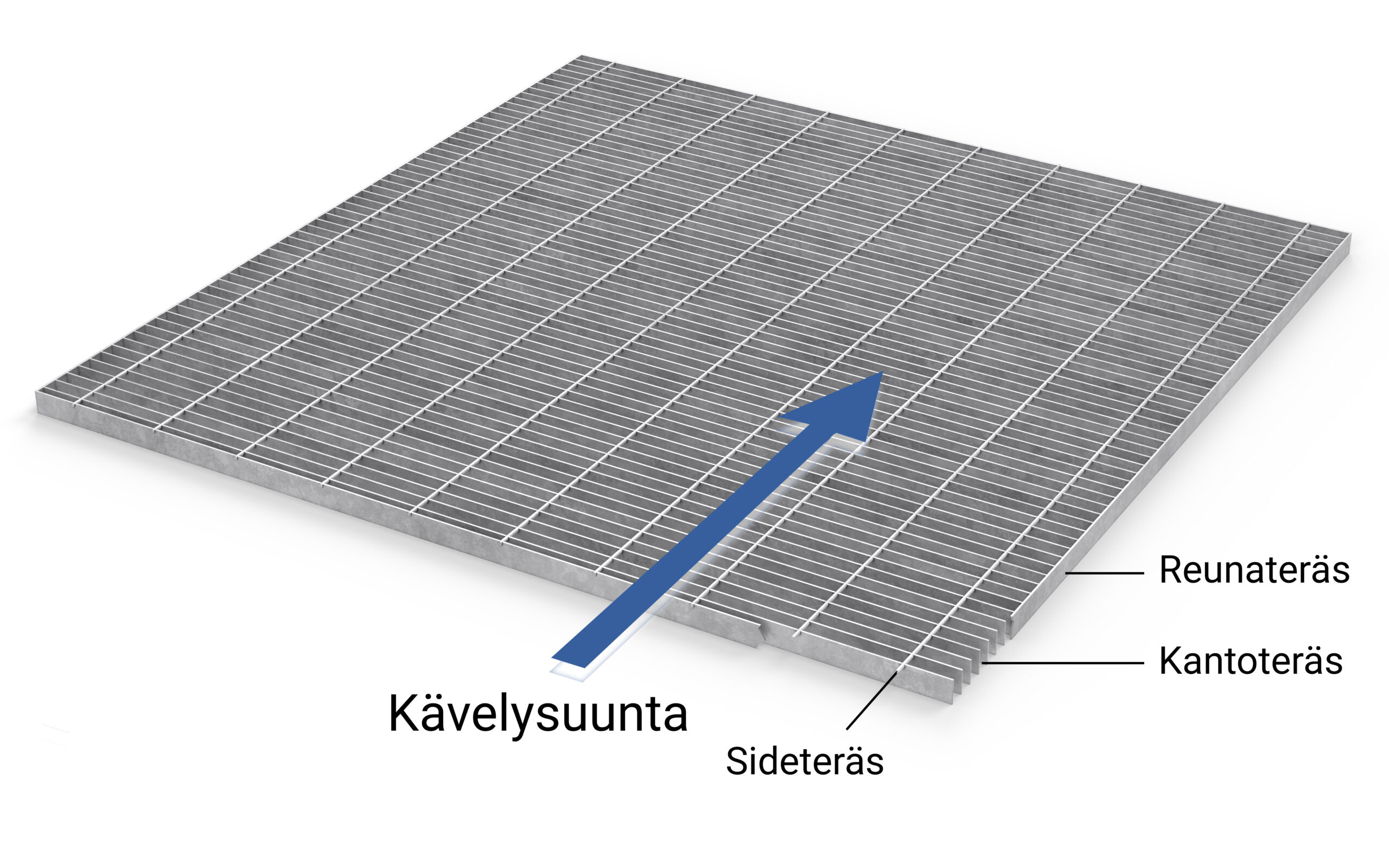

Puristehitsatuissa ritilöissä kantoteräs sijoitetaan aina poikittain kulkusuuntaan nähden.

A-ritilä

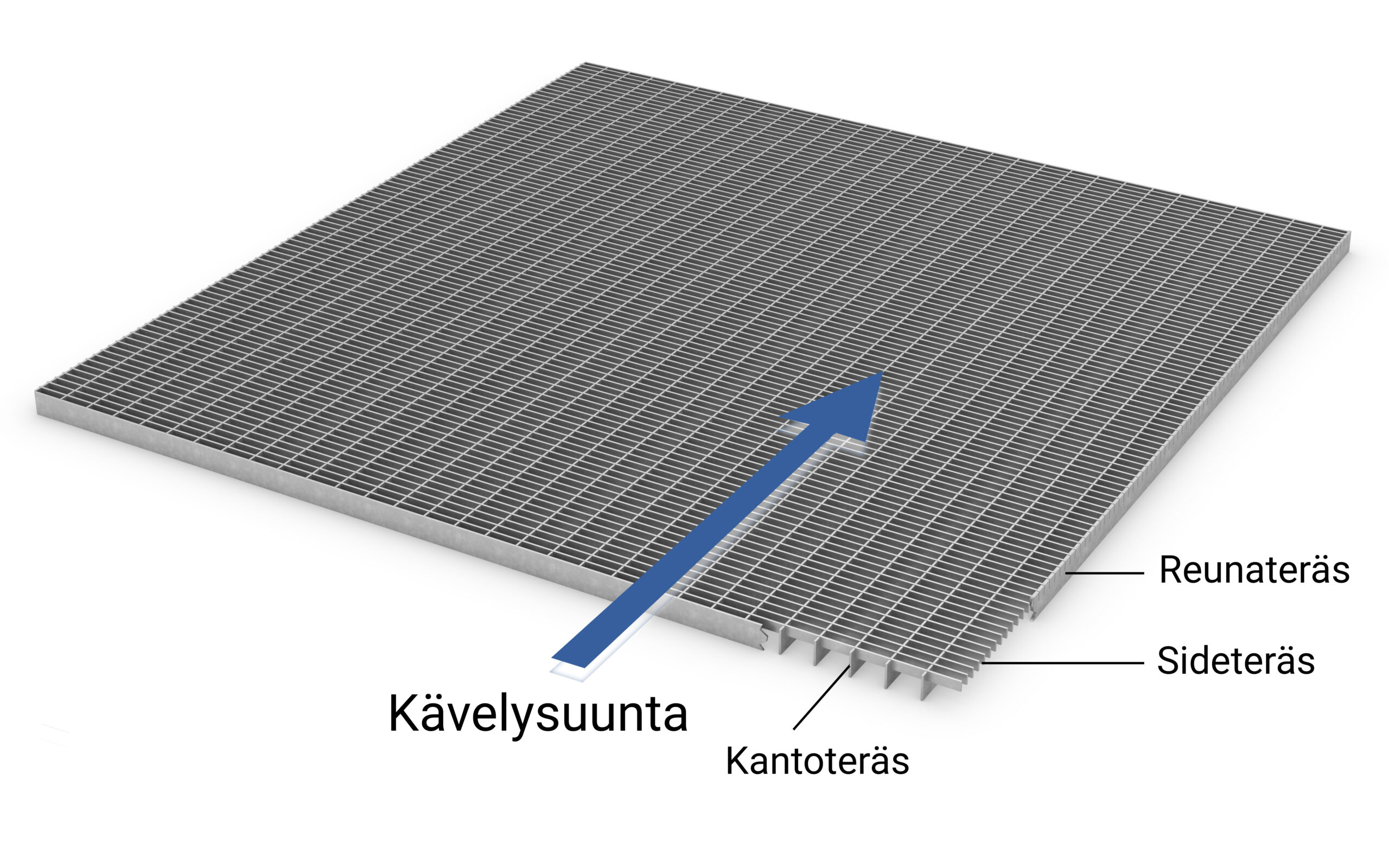

Jalkasäleikkö, A-ritilä, on malli jossa kantoteräkset ovat aina kulkusuuntaan päin.

On siis tärkeä valita oikean suuntaiset kantoteräkset – näin saavutat parhaan toimivuuden

Silmäkoot

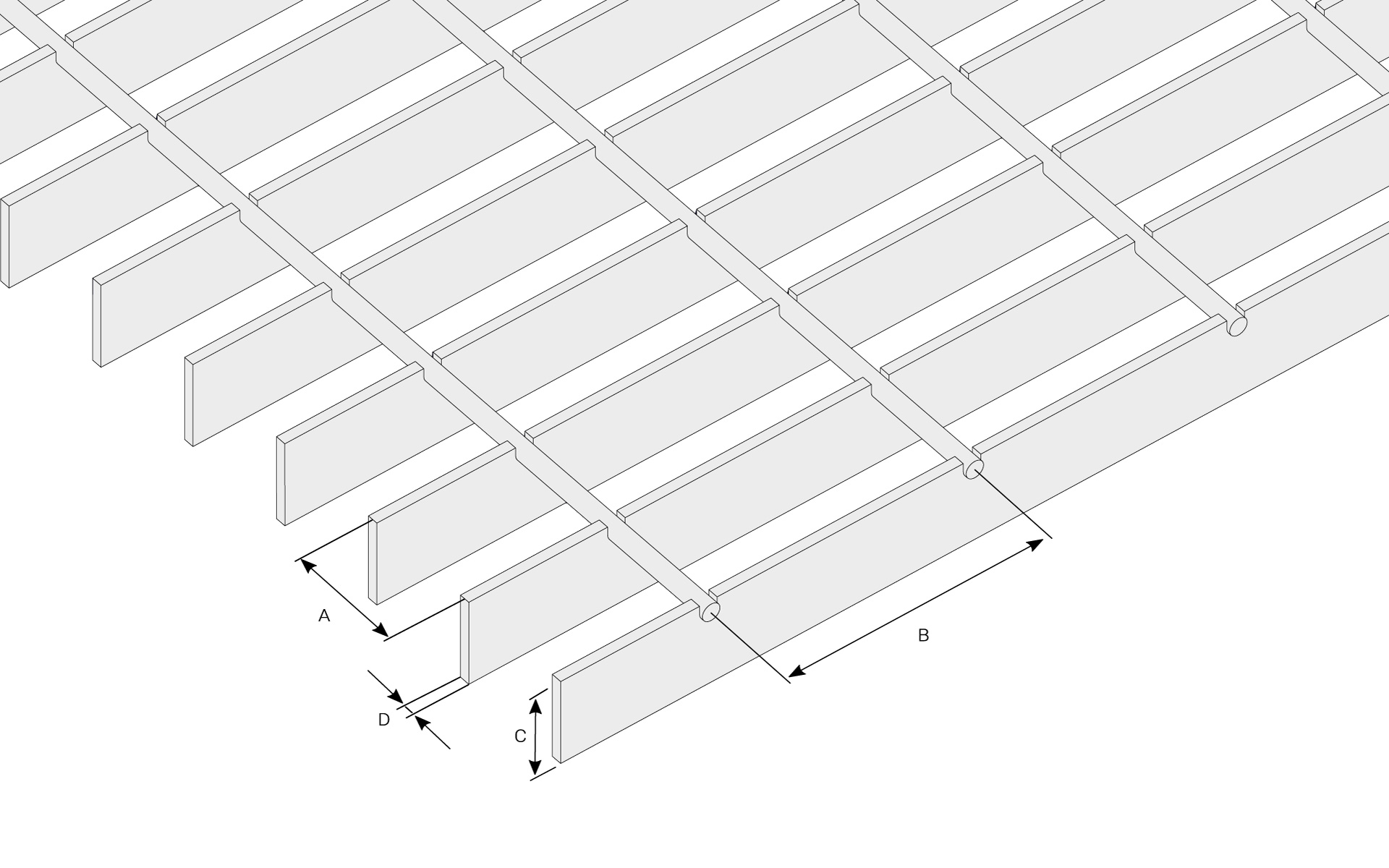

Meillä on kattava valikoima erilaisia silmäkokoja ritilöille. Silmäkokojen mitat on annettu k/k-mittoina. Ensimmäinen mitta on aina k/k kantoteräs ja toinen mitta aina k/k sideteräs.

Ritilä vaihtoehdot jotka ovat merkitty vihreällä värillä ovat vakio tuotannossa jolloin on mahdollista saada nopeampi toimitus kuin niillä jotka eivät ole vihreämerkittyjä.

Sanasto Silmäkoko k/k
AxB (mm)		 Kantoteräksen paksuus T (mm) Kantoteräksen korkeus
C (mm)
B9 12 x 100 3 20, 25, 30, 35, 40
N4 17 x 50 2 20, 25, 30, 35, 40
N4 17 x 50 3 20, 25, 30, 35
N6 17 x 75 2 20, 25, 30
N9 17 x 100 3 20, 25, 30, 35, 40, 45, 50
D4 22 x 50 3 20, 25, 30, 35, 40, 45, 50
D4 22 x 50 4 30, 35, 40, 45, 50, 60
D4 22 x 50 5 20, 25, 30, 35, 40, 45, 50, 60
D6 22 x 75 2 25
D6 22 x 75 3 20
F4 25 x 50 3 20, 25, 30, 35, 40, 45, 50
F4 25 x 50 4 30, 35, 40, 45, 50, 60, 70, 80
F4 25 x 50 5 20, 25, 30, 35, 40, 45, 50, 60, 70, 80
H3 34 x 37 2 20, 25, 30, 35, 40
H3 34 x 37 3 20, 25, 30, 35, 40, 45, 50
H3 34 x 37 4 30, 35, 40 45, 50, 60, 70, 80
H3 34 x 37 5 20, 25, 30, 35, 40 45, 50, 60, 70, 80
H4 34 x 50 2 20, 25, 30, 35, 40
H4 34 x 50 3 20, 25, 30, 35, 40, 45, 50
H4 34 x 50 4 30, 35, 40, 45, 50, 60, 70, 80
H4 34 x 50 5 20, 25, 30, 35, 40, 45, 50, 60, 70, 80
H6 34 x 75 2 25, 30, 40
H6 34 x 75 3 20, 25, 30, 35, 40, 45, 50
H9 34 x 100 3 20, 25, 30, 35, 40, 45, 50
H9 34 x 100 4 30, 35, 40, 45, 50
H9 34 x 100 5 20, 25, 30, 35, 40, 45, 50, 60
J9 41 x 100 3 20, 25, 30, 35
J9 41 x 100 4 30, 35, 40, 45, 50, 60
J9 41 x 100 5 20, 25, 30, 35, 40, 45, 50, 60
I6 66 x 75 3 20, 25, 30
I4 68 x 50 2 20
I9 100 x 100 3 20, 25, 30

Ritilä vaihtoehdot jotka ovat merkitty vihreällä värillä ovat vakio tuotannossa jolloin on mahdollista saada nopeampi toimitus kuin niillä jotka eivät ole vihreämerkittyjä.

Sanasto Silmäkoko k/k
AxB (mm)		 Kantoteräksen paksuus T (mm) Kantoteräksen korkeus
C (mm)
N9-T 17 x 100 3 25, 30, 35, 40
H4-T 33 x 50 2 25
H4-T 33 x 50 3 25, 30, 35, 40, 45, 50
H4-T 33 x 50 4 30, 35, 40, 45, 50, 60, 80
H4-T 33 x 50 5 25, 30, 35, 40, 45, 50, 60
F4-T 25 x 50 3 25, 30, 35, 40, 45, 50
F4-T 25 x 50 4 30, 35, 40, 45, 50, 60
F4-T 25 x 50 5 25, 30, 35, 40, 45, 50, 60
H9-T 33 x 100 3 25, 30, 35, 40, 45, 50
H9-T 33 x 100 4 30, 35, 40, 45, 50
H9-T 33 x 100 5 25, 30, 35, 40, 45, 50, 60
J9-T 41 x 100 3 25, 30, 35, 40, 45, 50
J9-T 41 x 100 4 30, 35, 40, 45, 50, 60
J9-T 41 x 100 5 20, 25, 30, 35, 40, 45, 50, 60
HN9-T 35 x 100 3 25, 30, 35, 40, 45, 50
HN9-T 35 x 100 4 25, 30, 35, 40, 45, 50
JN9-T 41 x 100 3 25, 30, 35, 40
JN9-T 41 x 100 5 25, 30, 35, 40, 45, 50, 60
Sanasto Silmäkoko k/k
AxB (mm)		 Kantoteräksen paksuus T (mm) Kantoteräksen korkeus
C (mm)
A22x22 22 x 22 2 20, 25, 30, 40, 50
A33x11 33 x 11 2 20, 25, 30, 40, 50

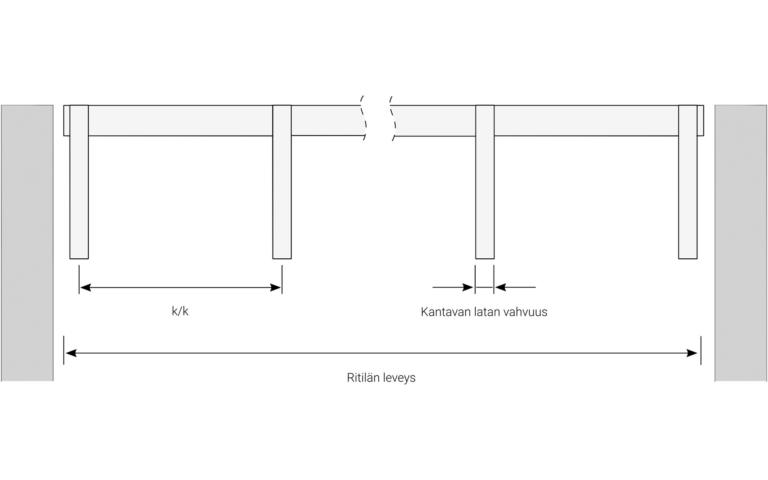

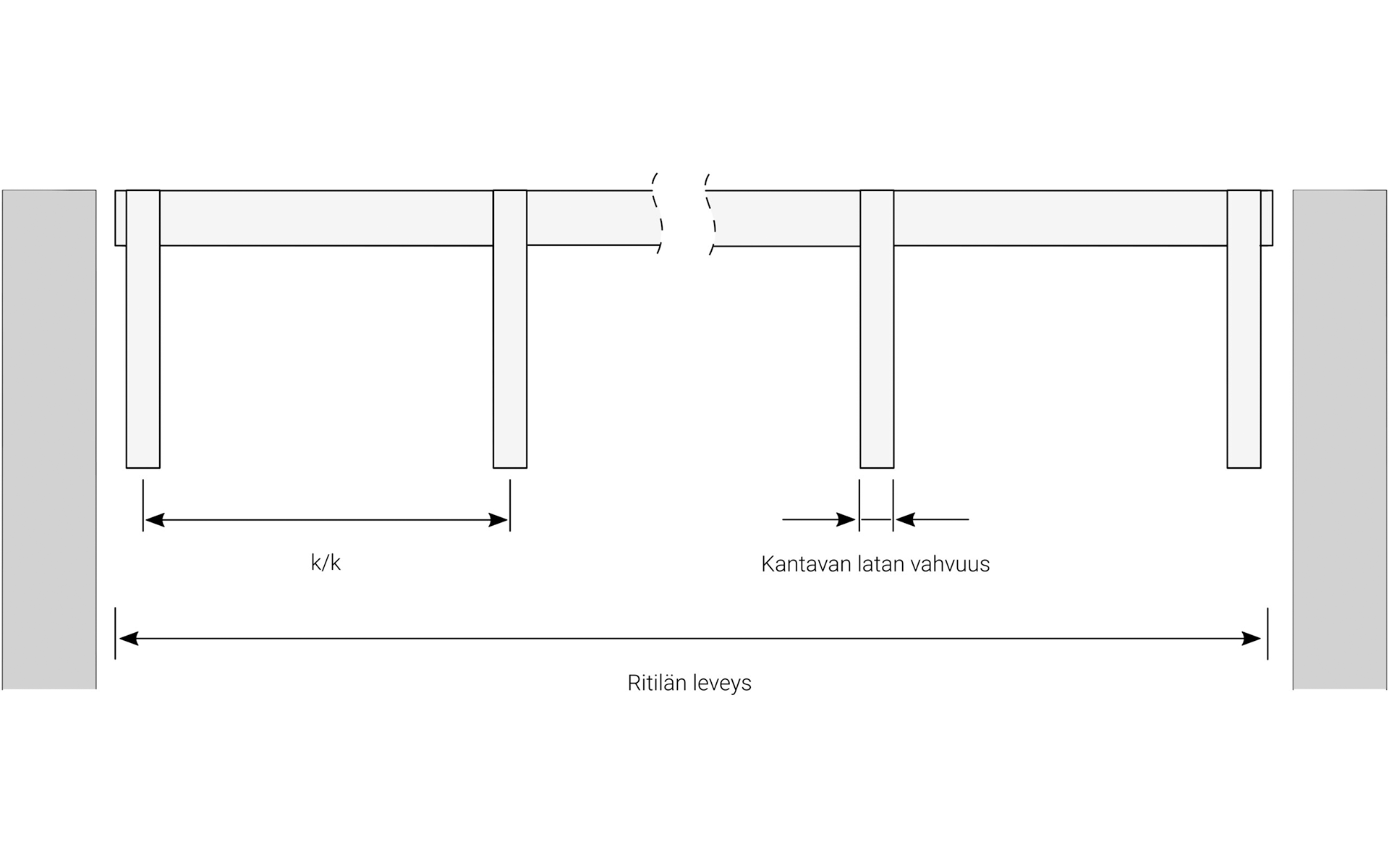

Rakennusmitta, ehjät silmäkoot

Seuraavasta taulukosta näkyvät saatavana olevat ritiläkoot (ehjät silmäkoot).

Merkityt mitat ovat vakioleveydet.

H, koskee
myös RST-
ritilää,
k/k 33
(mm)		 H, koskee
myös RST-
ritilää,
k/k 34
(mm)		 F

k/k 25
(mm)		 D

k/k 22
(mm)		 N

k/k 16
(mm)		 N

k/k 17
(mm)		 B

k/k 12
(mm)		 I4 20/2

k/k 68
(mm)		 J

k/k 41
(mm)		 JN9-T

k/k 41
(mm)		 HN9-T

k/k 35
(mm)
1000 1000 1000 1000 1000 1000 700 969 1000 1000 1000
966 965 973 972 982 983 685 898 957 955 961
933 931 949 950 966 966 672 830 914 915 926
900 897 923 928 >949 949 659 761 872 874 890
867 862 898 906 933 931 646 692 830 832 855
834 828 873 884 916 914 633 624 788 791 820
801 794 849 862 900 897 620 554 745 750 785
768 760 825 840 883 880 608 487 700 709 750
734 725 799 818 867 863 596 420 662 668 714
700 691 774 797 850 846 584 350 621 626 679
668 657 750 775 834 829 571 282 580 585 644
635 623 725 753 817 811 559 213 540 544 608
602 588 700 731 801 794 547 143 500 503 573
568 554 674 709 784 777 535 75 456 462 538
534 520 650 687 768 760 522 416 421 503
500 486 625 665 751 743 511 375 380 467
469 451 600 643 734 726 500 334 338 432
436 417 575 621 718 709 485 293 297 397
403 383 550 599 700 691 473 252 256 362
370 348 526 577 683 674 460 211 215 326
337 314 500 555 665 657 448 171 174 291
304 280 475 533 649 640 436 130 132 256
271 246 451 511 632 623 424 89 91 221
238 211 426 490 616 606 411 48 50 185
205 177 401 468 600 589 399 150
171 143 377 446 583 571 387 115
139 109 352 424 568 554 374 80
106 74 327 402 550 537 362 44
73 40 302 380 534 520 350
40 278 358 518 503 338
253 336 500 486 326
228 314 483 469 313
204 292 465 452 301
179 270 449 434 289
154 248 433 417 276
130 226 416 400 264
105 204 400 383 252
81 182 383 366 240
56 160 367 349 228
32 139 351 332 215
117 334 314 203
95 318 297 191
73 302 280 178
51 285 263 166
29 269 246 154
252 229 142
236 212 130
220 194 117
203 177 105
187 160 93
171 143 80
154 126 68
137 109 56
122 92 44
105 74 31
89 57 19
72 40
56 23
40

Avoin alue

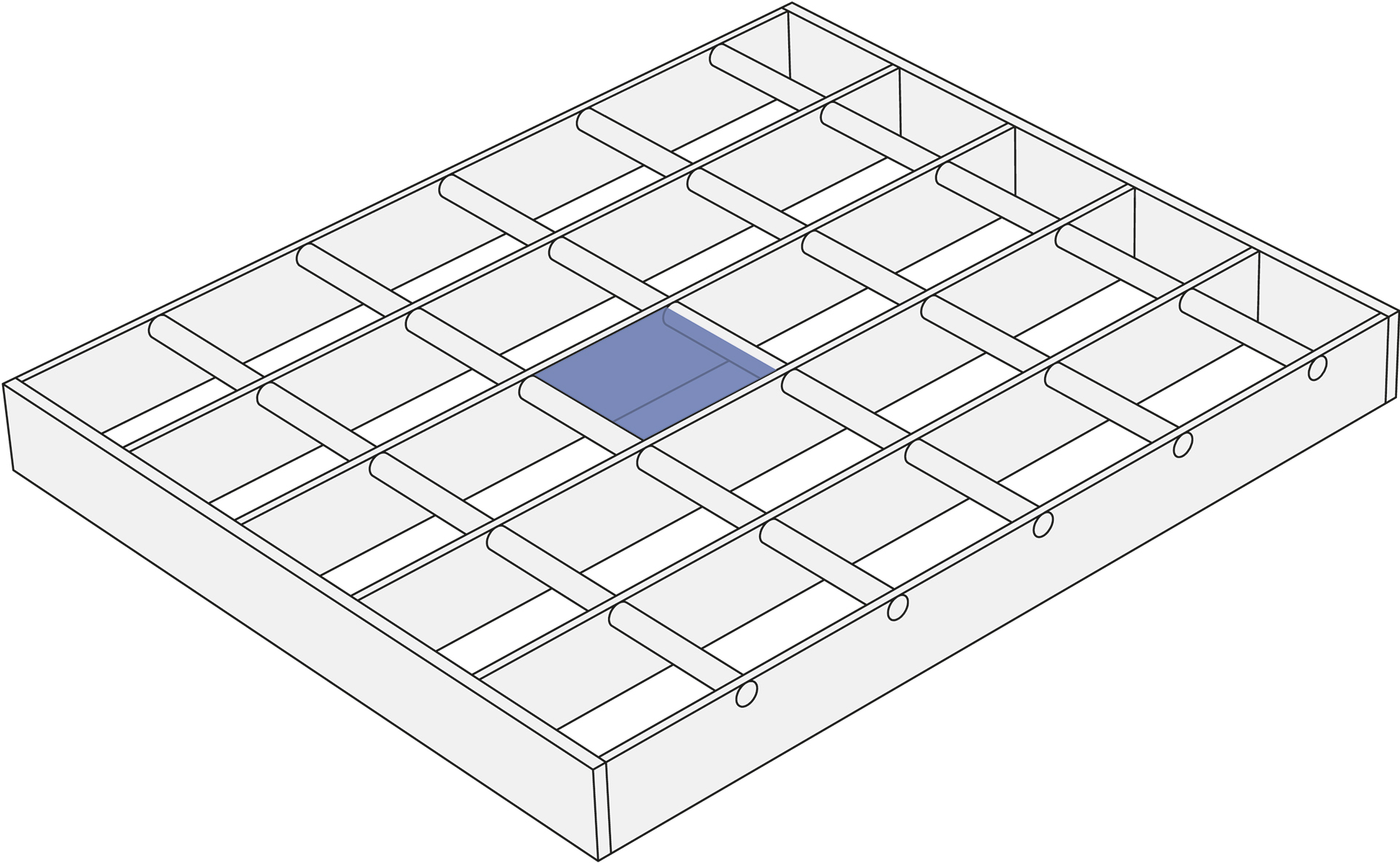

Avoimella alueella tarkoitamme ritilässä olevia aukkoja. Tämä tieto tulee usein esille valonläpäisyä koskevissa keskusteluissa.

Sanasto Silmäkoko Kantoteräksen koko Sideteräksen koko Avoin pinta-ala %
B9 12 x 100 3 6,5 68,9
N4 17 x 50 2 5 77,8
N4 17 x 50 3 6,5 68,7
N6 17 x 75 2 4 82,6
N9 17 x 100 3 5 77,3
D4 22 x 50 3 6,5 73,2
D4 22 x 50 4 6,5 68,6
D4 22 x 50 5 6,5 64,0
F4 25 x 50 3 6,5 74,7
F4 25 x 50 4 6,5 70,6
F4 25 x 50 5 6,5 66,5
H3 34 x 37 2 4 83,2
H3 34 x 37 3 4 80,2
H3 33 x 37 4 6,5 70,1
H3 33 x 37 5 6,5 67,0
H4 34 x 50 2 5 83,8
H4 33 x 50 3 5 80,7
H4 33 x 50 4 6,5 74,6
H4 33 x 50 5 6,5 71,5
H6 34 x 75 2 4 88,4
H6 34 x 75 3 5 83,7
H9 33 x 100 3 6,5 84,2
H9 33 x 100 4 6,5 81,1
H9 33 x 100 5 6,5 78,0
J9 41 x 100 3 6,5 86,0
J9 41 x 100 4 6,5 83,5
J9 41 x 100 5 6,5 81,0
I6 66 x 75 3 5 88,2
I9 100 x 100 3 6,5 90,2
Sanasto Silmäkoko Kantoteräksen koko Sideteräksen koko Avoin pinta-ala %
N9-T 16 x 100 3 5 77,3
H4-T 33 x 50 2 5 83,8
H4-T 33 x 50 3 5 80,7
H4-T 33 x 50 4 6,5 74,6
H4-T 33 x 50 5 6,5 71,5
F4-T 25 x 50 3 6,5 74,7
F4-T 25 x 50 4 6,5 70,6
F4-T 25 x 50 5 6,5 66,5
H9-T 33 x 100 3 6,5 84,2
H9-T 33 x 100 4 6,5 81,1
H9-T 33 x 100 5 6,5 78,0
J9-T 41 x 100 3 6,5 86,0
J9-T 41 x 100 4 6,5 83,5
J9-T 41 x 100 5 6,5 81,0
HN9-T 35 x 100 3 6,5 70,8
HN9-T 35 x 100 5 6,5 65,0
JN9-T 41 x 100 3 6,5 69,2
JN9-T 41 x 100 5 6,5 64,2
Sanasto Silmäkoko Kantoteräksen koko Sideteräksen koko Avoin pinta-ala %
A22x22 22 x 22 2 2 82,0
A33x11 33 x 11 2 2 76,0

Toleranssit, mitat

Pituus- ja leveysmitat

Tuotantomme perustuu kiinteisiin pituus- ja leveysmittojen toleransseihin. Toleranssiasetukset ovat +0 / -4 mm.

Sideterästen suurimmat pituudet

Sideterästen päissä saa olla enintään 2 mm:n ulkonema.

Kantoteräksen taipuma

Kantoteräksen suurin sallittu taipuma perustuu ritilätyyppiin.

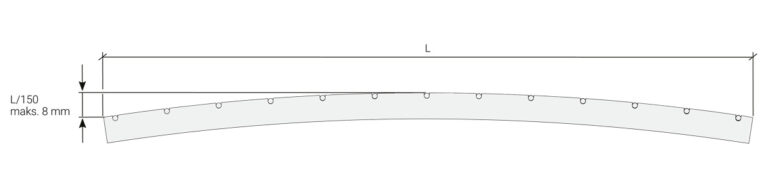

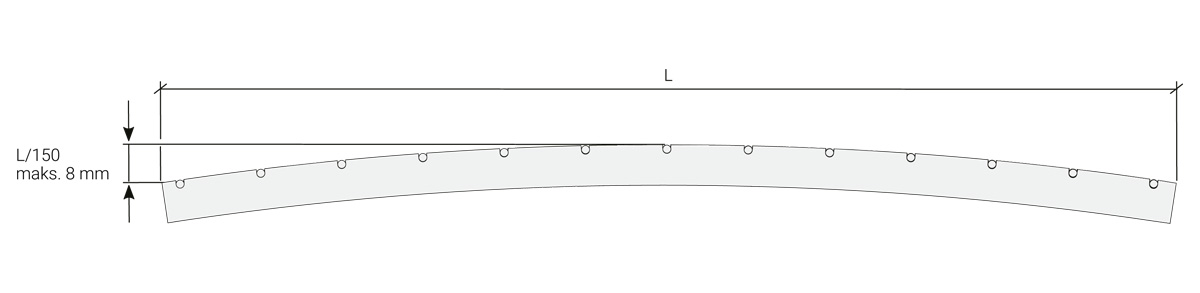

Ylöspäin tuleva kantoteräksen taipuma tulee jännevälin mukaan 150 (L/150) ja on enintään 8 mm.

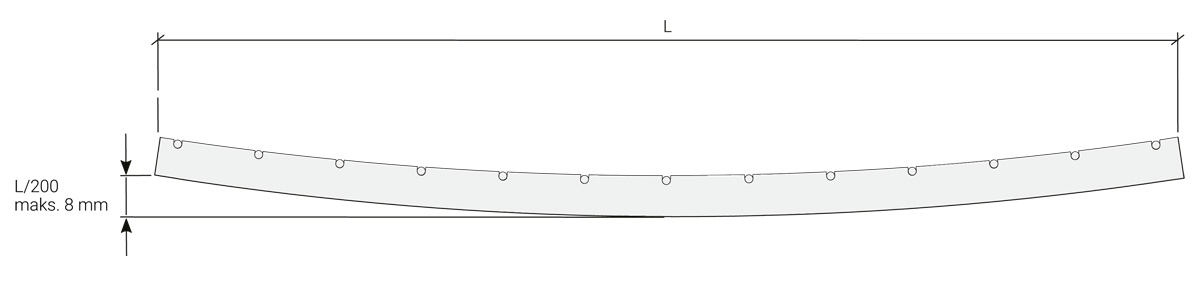

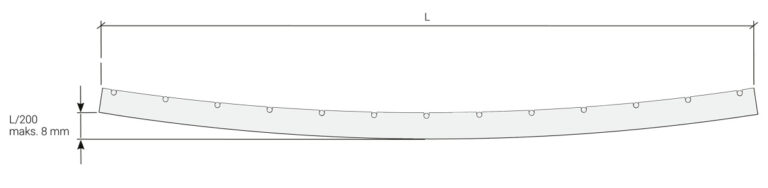

Alaspäin tuleva kantoteräksen taipuma tulee jännevälin mukaan 200 (L/200) ja on enintään 8 mm.

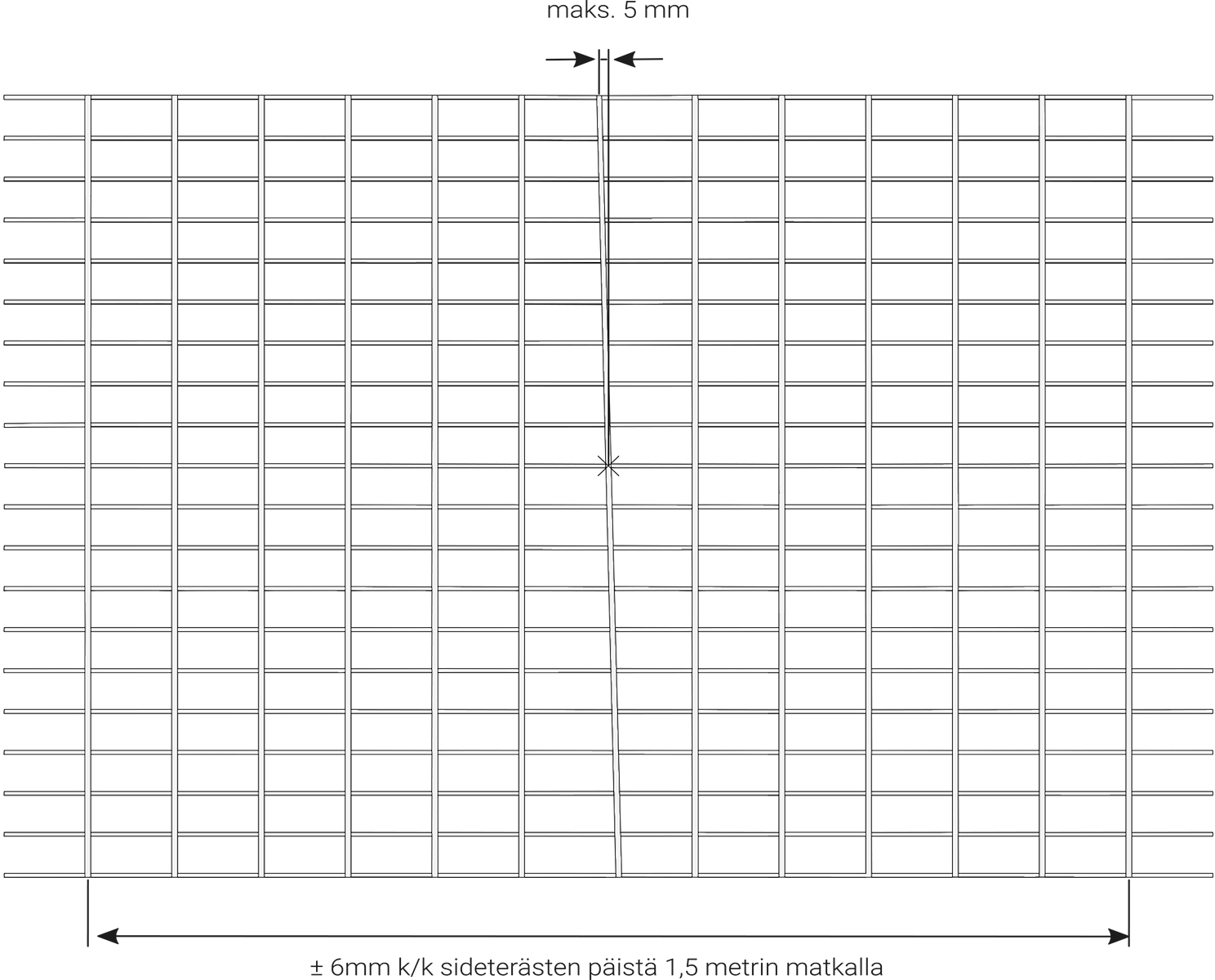

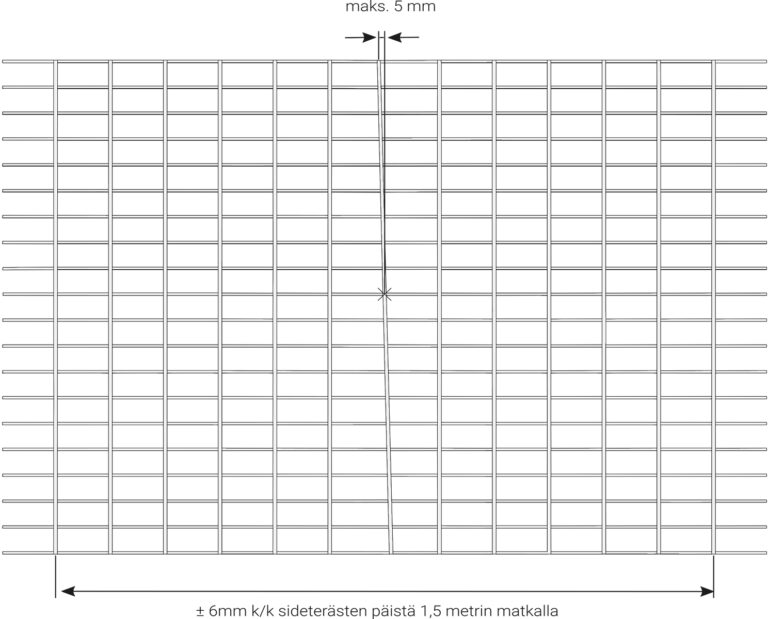

Sideteräsjako

Tuotantomme perustuu sideteräsjaon kiinteisiin toleransseihin. Sideterästen sijoittaminen noudattaa määritettyä silmäleveyttä kaavion mukaisilla toleransseilla.

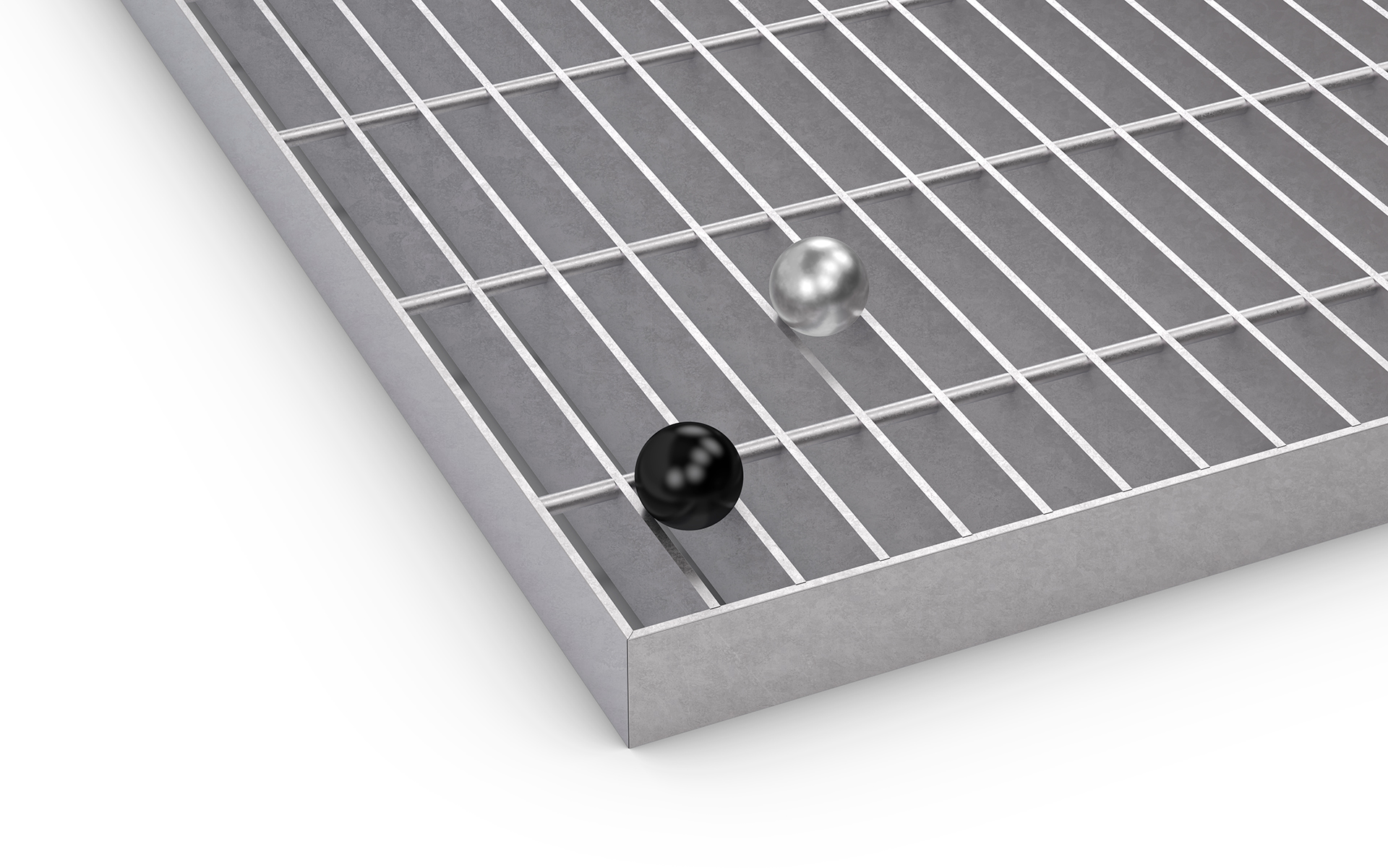

Kuulavaatimukset

Ennen ritilämallin valitsemista on tehtävä riskien arviointi, jos EU:n konedirektiiviä 14122-2 sovelletaan asennuskohteessa.

Seuraavat vaatimukset ovat voimassa:

  • Työtasojen tai kulkusiltojen ritilöissä ei saa olla sellaisia aukkoja, joista halkaisijaltaan 35 mm:n kuula pääsee putoamaan läpi.
  • Henkilöiden työskentelypaikan yläpuolella olevissa ritilöissä, tilapäisiä kulkutasoja lukuun ottamatta, ei saa olla sellaisia aukkoja, joista halkaisijaltaan 20 mm:n kuula pääsee putoamaan läpi.

20 mm
Tarjolla on laaja valikoima pienisilmäisiä vaihtoehtoja 20 mm:n kuulavaatimuksen täyttämiseksi. Yleisin ritilävaihtoehto 20 mm:n kuulavaatimuksen täyttämiseksi on N6. Mutta myös B9, N9, D4, D6, HN9-T, A22x22 tai A33x11 täyttävät vaatimuksen, jonka mukaan aukko saa olla enintään 20 mm.

35 mm
Kaikki ritilämallimme, lukuun ottamatta suurisilmäistä ritilää, täyttävät 35 mm:n kuulavaatimuksen. Yleisimmät ja kustannustehokkaimmat vaihtoehdot tämän kuulavaatimuksen täyttämiseksi ovat H3 ja H6. Halkaisijaltaan 35 mm:n kuula ei läpäise myöskään seuraavia silmäkokoja B9, N4, N6, N9, D4, D6, F4, H3, H6, H9, H9-T, HN9-T, A22x22 tai A33x11.

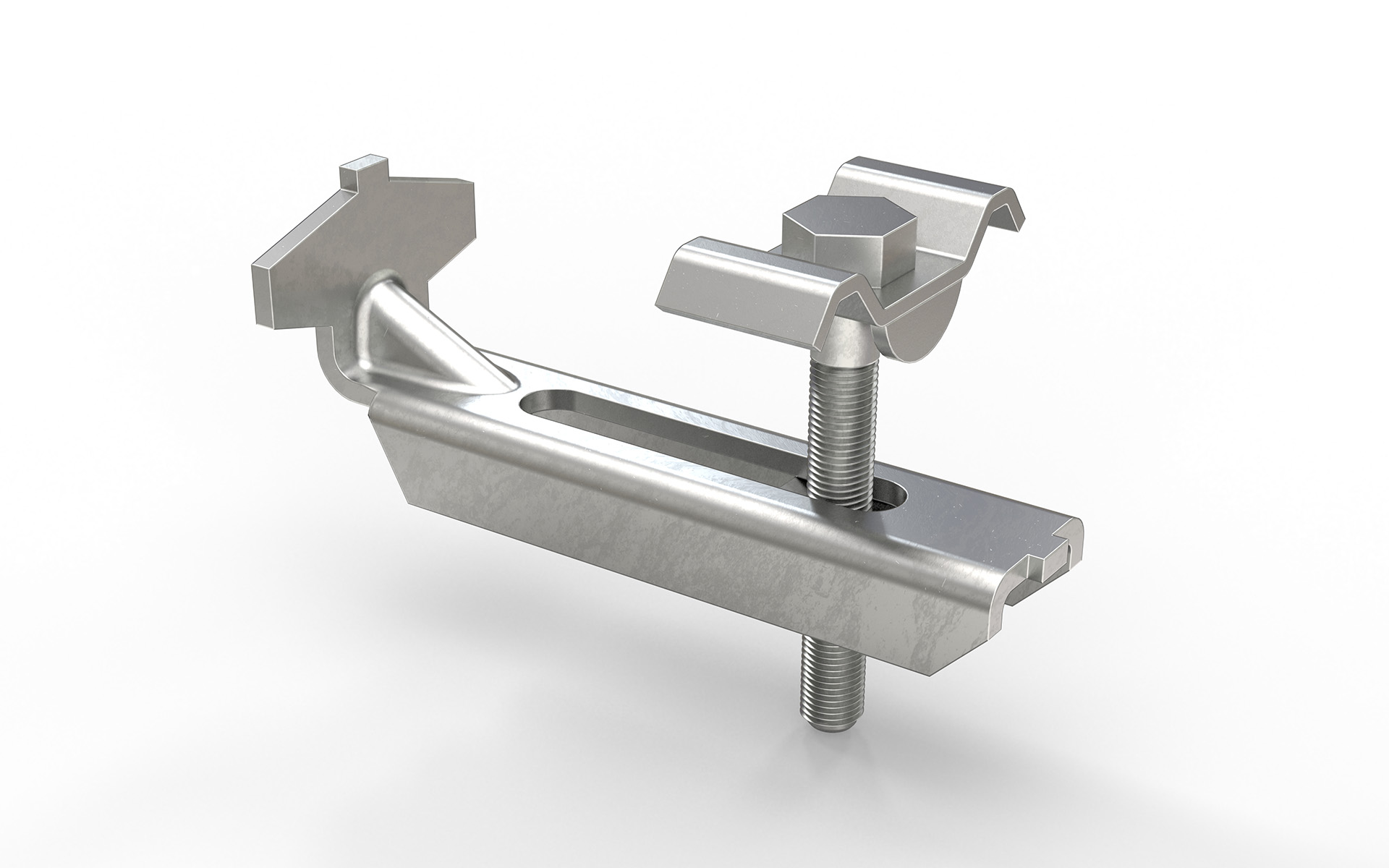

Kiinnitys

Ritilän kiinnitykseen on useita erilaisia kiinnitysosia. Täydellisissä kiinnittimissä on yläosa, alaosa, pultti ja mutteri tai yläosa ja kiinnitysruuvi. Raskaaseen liikenteeseen tarjoamme ritilän alapuolelle hitsattuja kiinnityskorvakkeita.

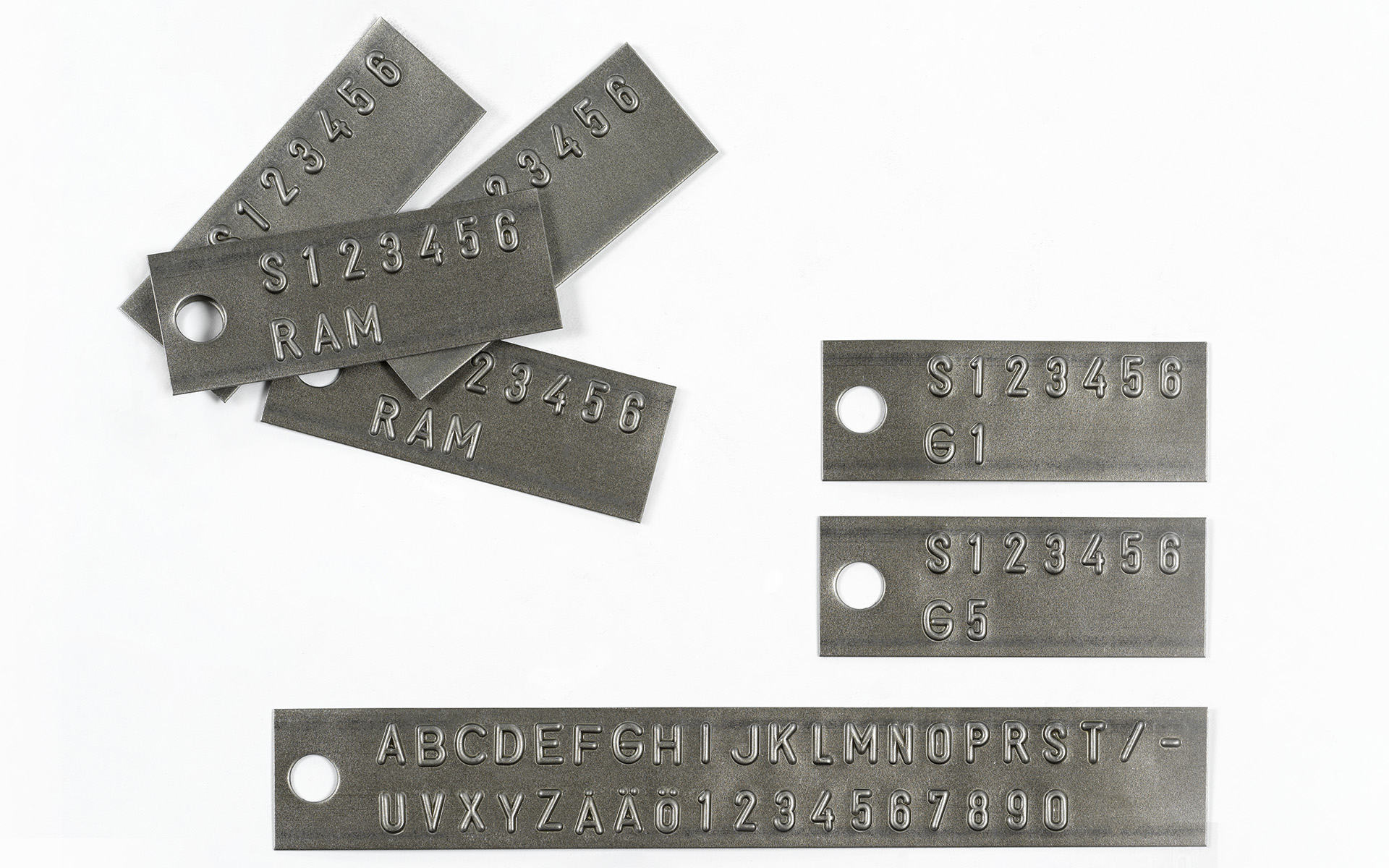

Merkintä

Jokainen ritilä voidaan varustaa reilun kokoisella merkkiprikalla, jossa on selkeät merkit asennuspiirustuksen mukaan, mikä helpottaa asennustyötä. Käytetään usein isoissa projekteissa.

Pintakäsittely

Kuumasinkitys

Kaaviosta näkyy eri sinkkikerrospaksuuksien keskimääräinen elinikä eri ympäristöissä.

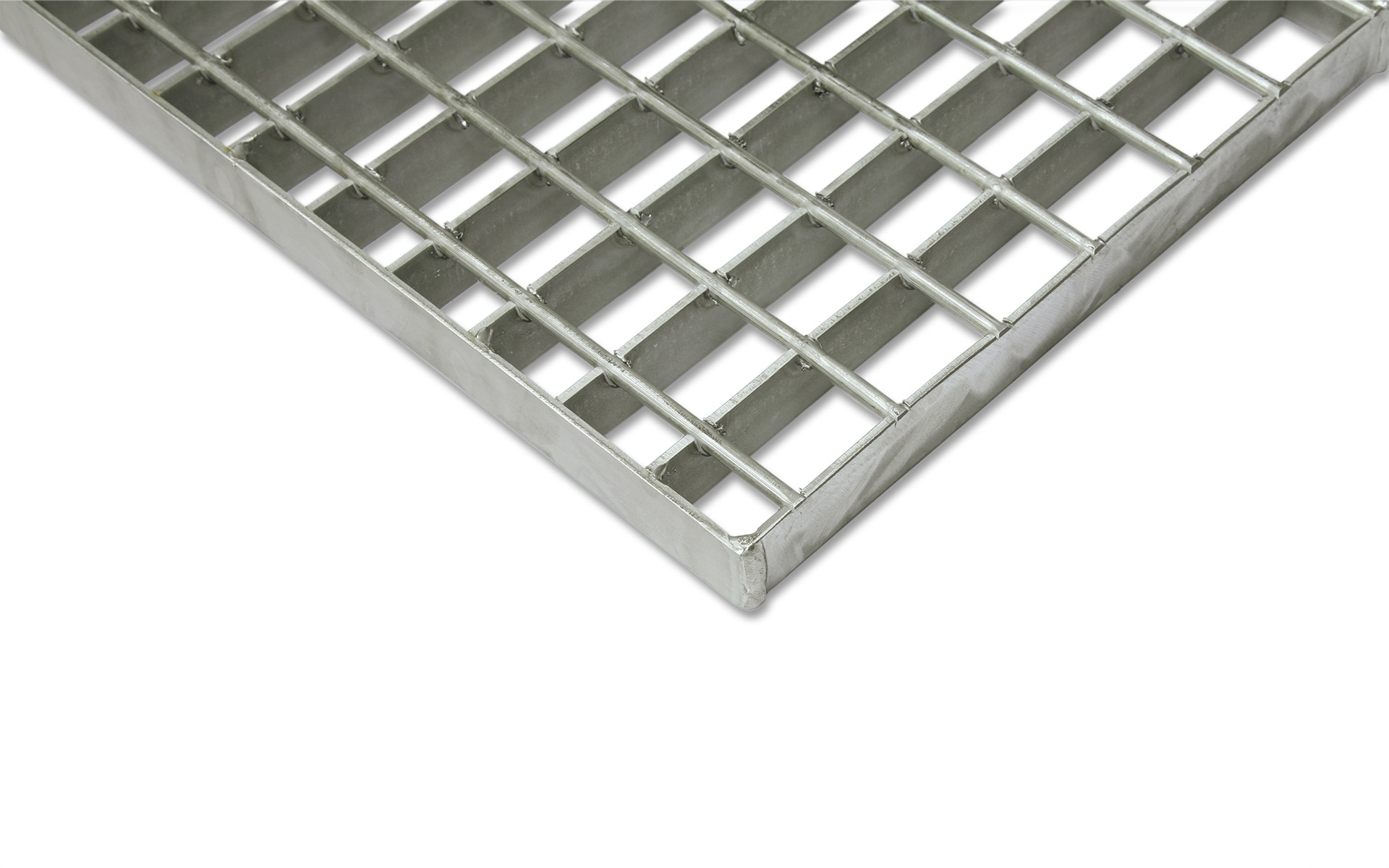

Ruostumattoman teräksen käsittely

Ruostumaton ritilä peitataan materiaalin palauttamiseksi hit- sauksen jälkeen.

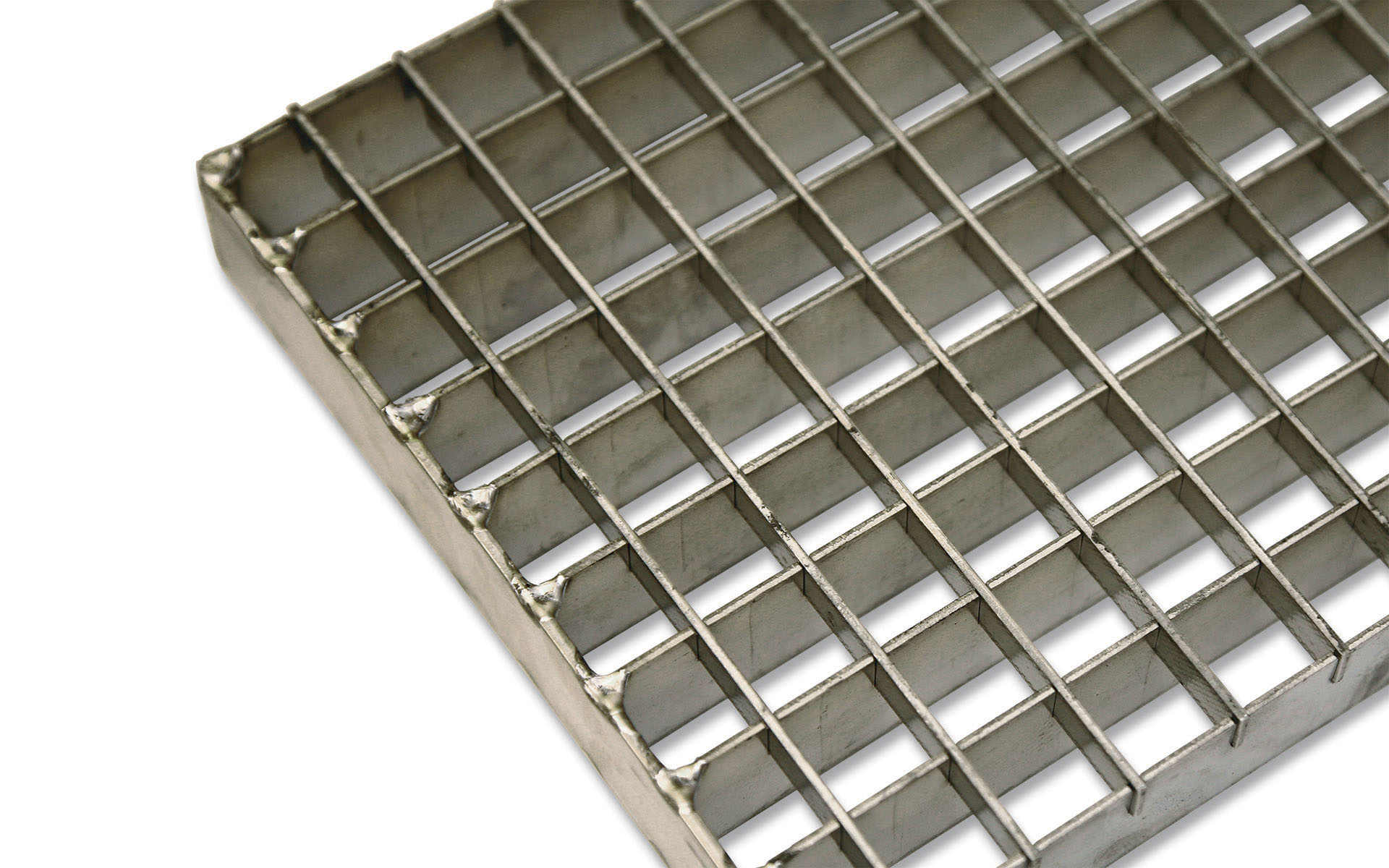

Alumiinin käsittely

Alumiiniritilä peitataan hyvän pinnan saavuttamiseksi.

Video Z-profiilin asennuskehysten asentamisesta

Kuormitustaulukot

Kuormitustaulukoiden edellytykset

Eurokoodin mukaiset laskelmat on tehty laskentaohjelmalla. (NSAB)
Kuorman osavarmuuskerroin = 1,5
Taulukkoarvo ilmoittaa tyypilliset kuormat varmuusluokalle 2.
Varmuusluokka 1: kerro arvo 1,1:llä
Varmuusluokka 3: kerro arvo 0,91:llä

Huomioi!

Ritilää jalankulkuliikenteelle mitoitettaessa pitää laskea 5 kN tasaista kuormaa, vaikka alustan tukirakenteet olisi mitoitettu pienemmälle kuormalle.

Materiaalilaatu:

Kantoteräs 2-3 mm: Fyk = 235 N/mm²
Kantoteräs 4-5 mm: Fyk = 355 N/mm²
Sideteräs d=4–6,5 mm: Fyk = 235 N/mm²

Ritilöiden painot

Tähän olemme koonneet tietoa täysikokoisten kulkutasoritilöiden, ajotasoritilöiden sekä teräsritilöiden painoista.
